【其它国内标准】 填充物负离子发生量的检测和评价

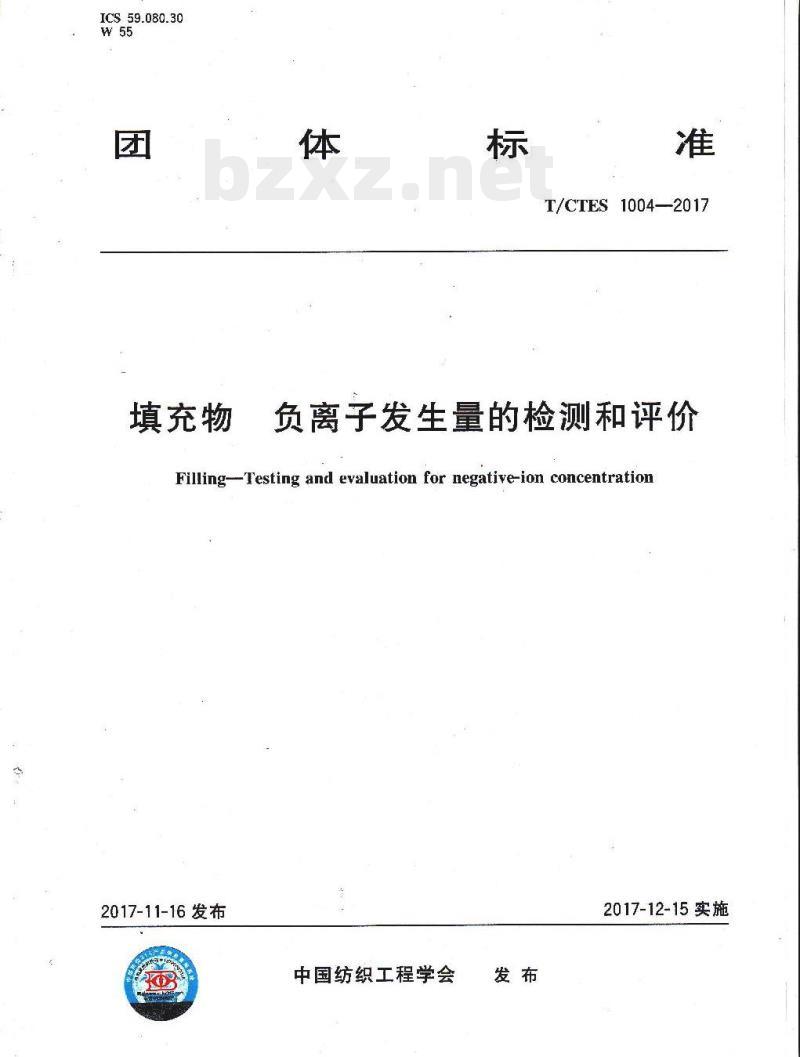

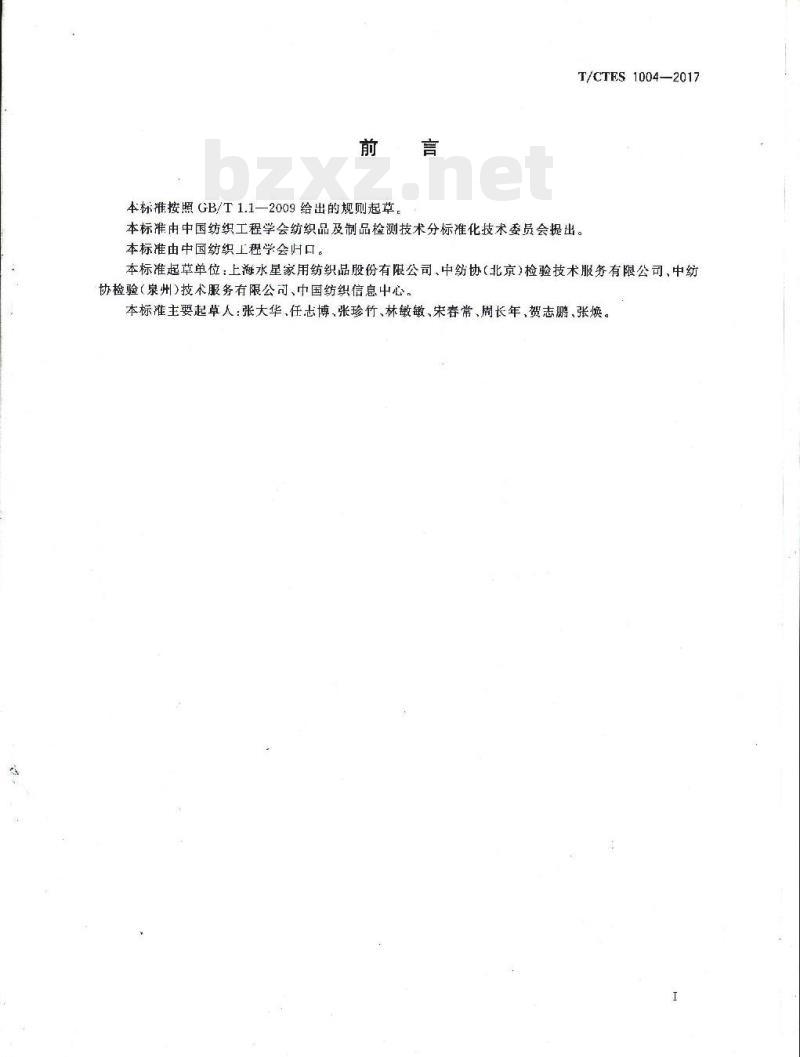

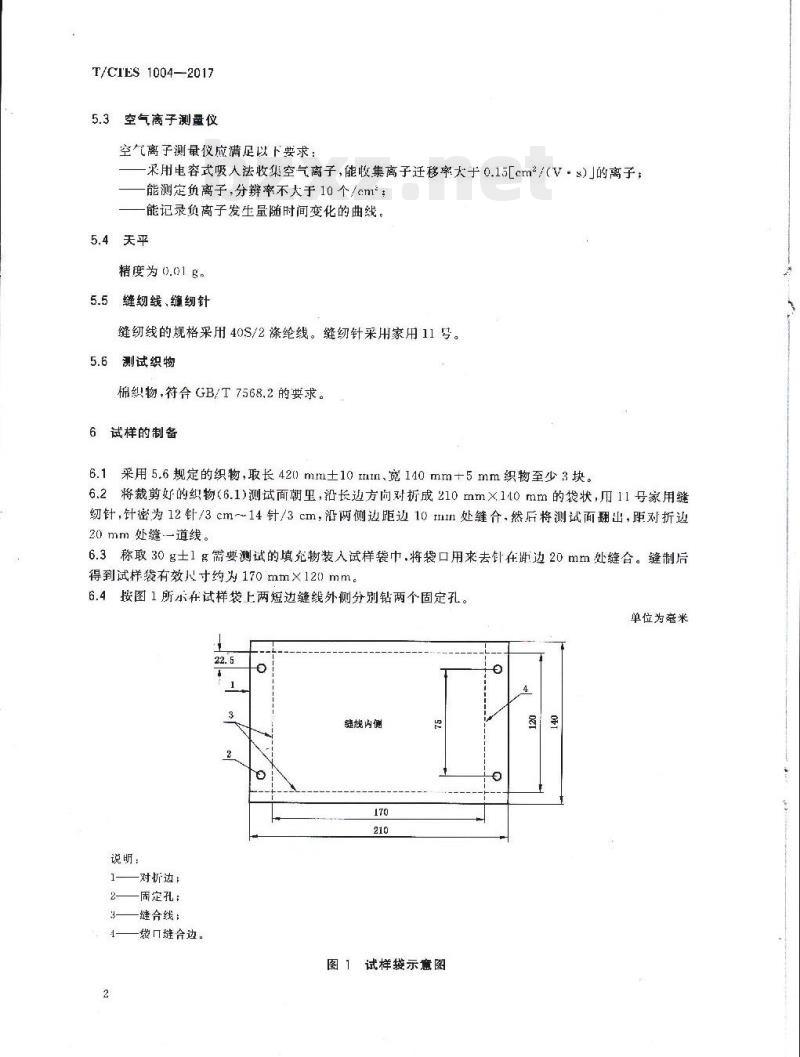

T/CTES1004—2017 填充物 负离子发生量的检测和评价 Filling--Testing and evaluation for negative-ion concentration 2017-11-16 发布 2017-12-15 实施 中国纺织工程学会 前言 本标准按照GB/T 1.1—2009给出的规则起草。 T/CTES1004—2017 本标准由中国纺织工程学会纺织品及制品检测技术分标准化技术委员会提出。本标准由中国纺织工程学会归口。 本标准起草单位：上海水星家用纺织品股份有限公司、中纺协（北京）检验技术服务有限公司、中纺协检验（泉州）技术服务有限公司、中国纺织信息中心。 本标准主要起草人：张大华、任志博、张珍竹、林敏敏、宋春常、周长年、贺志鹏、张焕。 1 范围 本标准规定了填充物动态负离子发生量的试验方法，并给出了负离子发生量的评价。本标准适用于各种天然纤维、化学纤维、动物绒毛等填充物。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的引用文件，其中注日期的版本适用于本文件；而不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 6529 纺织品调湿和试验标准 GB/T 7568.2 纺织品色牢度试验标准 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 8629 纺织品洗涤试验方法 3 术语和定义 下列术语和定义适用于本文件。 3.1 负离子 negative ions：大气中的电子或原子捕获电子后形成的带负电荷的粒子。 3.2 负离子发生量 concentration：试样受机械摩擦作用时激发出负离子的能力。 4 试验原理 将填充物填充于采用 5.6 规定的规格的织物制成的一定尺寸的试样袋中并缝合后，将上述试样袋安装于设备上，在规定条件下进行摩擦，用空气离子测量仪测定在单位体积和时间内摩擦时激发负离子的个数，并记录负离子发生量随时间变化的曲线。 5 设备与材料 5.1 摩擦仪：摩擦仪由一个驱动轮和两个夹具组成，一个夹具与驱动轮连接，当驱动轮旋转时以椭圆形轨迹运行；另一个夹具安装在试验机底部的活动单元上，用用来调整两夹具之间的距离。试验机应具有预置转速、满数自停等功能，两夹具间的距离为 40mm ± 1mm，驱动轮转速为 135r/min ± 3r/min。 5.2 测试舱：测试舱应采用绝缘材料制成（如有机玻璃等），并带有换气系统。 5.3 空气离子测量仪：应满足以下要求：采用电容式吸入法收集空气离子，能收集离子迁移率大于 0.15 [cm/(V·s)] 的离子；能测定负离子，分辨率不大于 10 个/cm³；能记录负离子发生量随时间变化的曲线。 5.4 天平：精度为 0.01g。 5.5 缝纫线、缝纫针：缝纫线的规格采用 40S/2 涤纶线；缝纫针采用家用 11 号。 5.6 测试织物：棉织物，符合 GB/T 7568.2 的要求。 6 试样的制备 6.1 采用 5.6 规定的织物，取长 420mm ± 10mm、宽 140mm ± 5mm 织物至少 3 块。 6.2 将裁剪好的织物（6.1）测试面朝里，沿长边方向对折成 210mm × 140mm 的袋状，用 11 号家用缝纫针，针密为 12 针/3cm ~ 14 针/3cm，沿两侧边距边 10mm 处缝合，然后将测试面翻出，距对折边 20mm 处缝一道线。 6.3 称取 30g ± 1g 需要测试的填充物装入试样袋中，将袋口用来缝合，距边 20mm 处缝合。缝制后得到试样袋有效尺寸约为 170mm × 120mm。 6.4 在试样袋上两短边缝线外侧分别钻两个固定孔。 7 试样洗涤和干燥 如需测试和评价样品洗涤后的负离子性能，将试样按 GB/T 8629 中的 4N 程序洗涤、F 程序烘干。如果采用其他的洗涤和干燥程序，在试验报告中注明。 8 调湿和试验 在 GB/T 6529 规定的环境中调湿，至少调湿 4h。 9 试验步骤 9.1 打开测试舱，将试样固定在摩擦仪的两个夹具上，使试样沿长度方向折叠在两个夹具之间。 9.2 将负离子测试仪放置在测试舱内，高度与试样袋中点平行，其测试口距离夹具 50mm ± 2mm。 9.3 开启负离子测试仪，关闭测试舱，测定未摩擦前测试舱内空气负离子浓度，测试时间至少 1min。待显示测试数据稳定后（当显示测试数据在 0 个/cm³ ~ 100 个/cm³ 范围内变化时，即可认为达到稳定状态），对空气负离子测试仪清零。 9.4 启动摩擦装置擦试样，同时开始测定试样摩擦时的负离子发生量，测定时间至少为 3min，记录试样负离子发生量随时间变化的曲线。 9.5 测试完毕后关闭空气负离子测试仪和摩擦装置，启动换气装置至少 5min。 9.6 按 9.1 ~ 9.4 测定下一组试样，直至测试完所有试样。 10 试验结果计算与表示 10.1 从 9.4 中记录的负离子发生量随时间关系曲线上 30s 以后选择并读取除异常峰值外的前 5 个最大有效峰值，单位为个/cm³，结果按 GB/T 8170 修约至整数位。注：异常峰值一般大于最大有效峰值的 10 倍。 10.2 计算除异常峰值外的前 5 个最大有效峰值的平均值，作为每组试样的负离子发生量，单位为个/cm³，结果按 GB/T 8170 修约至整数位。 10.3 分别计算样品三组试样的负离子发生量的平均值，结果按 GB/T 8170 修约至整数位。 11 评价 如果需要，对样品的负离子发生量进行评价（见表 1）。 表 1 负离子发生量的评价 | 负离子发生量 / (个/cm³) | 评价 | | :--- | :--- | | > 1000 | 负离子发生量较高 | | 550 ~ 1000 | 负离子发生量中等 | | < 550 | 负离子发生量偏低 | 12 试验报告 试验报告应包括下列内容： a) 本标准编号； b) 样品的描述； c) 仪器型号及试验条件； d) 试样的数量； e) 试验结果； f) 任何偏离本标准的细节及试验中的异常现象。 T/CTES1004—2017
