【QB轻工标准】 缝纫机同步带

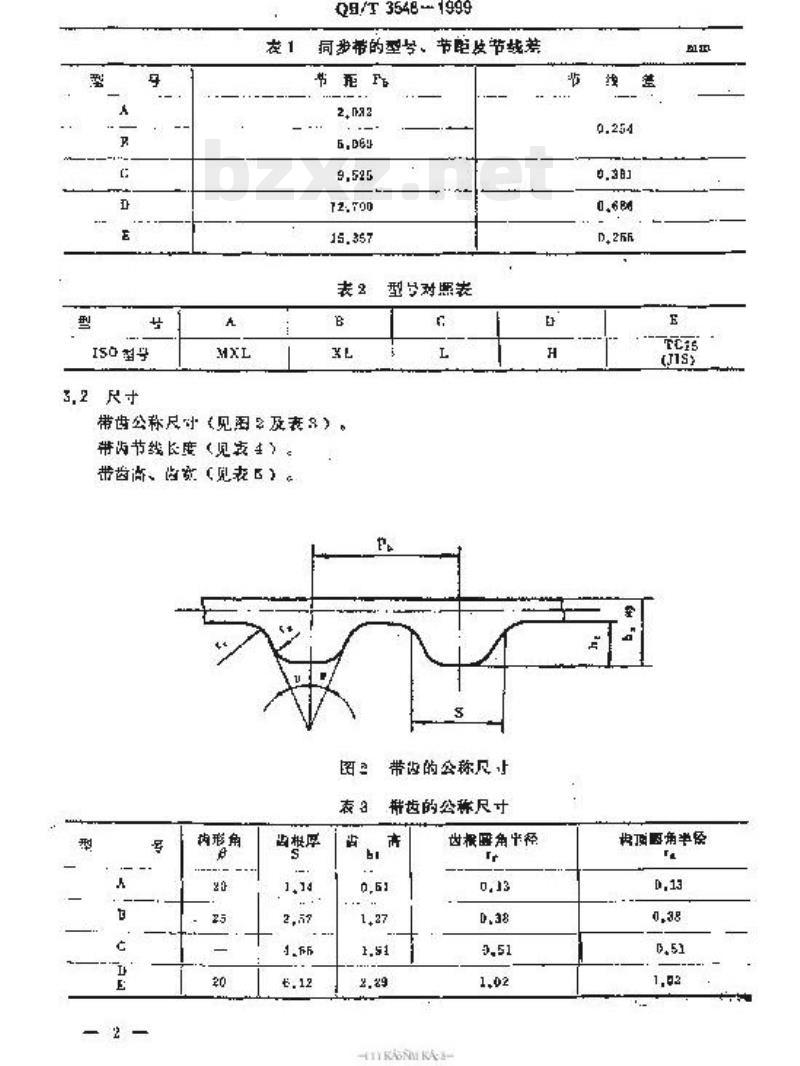

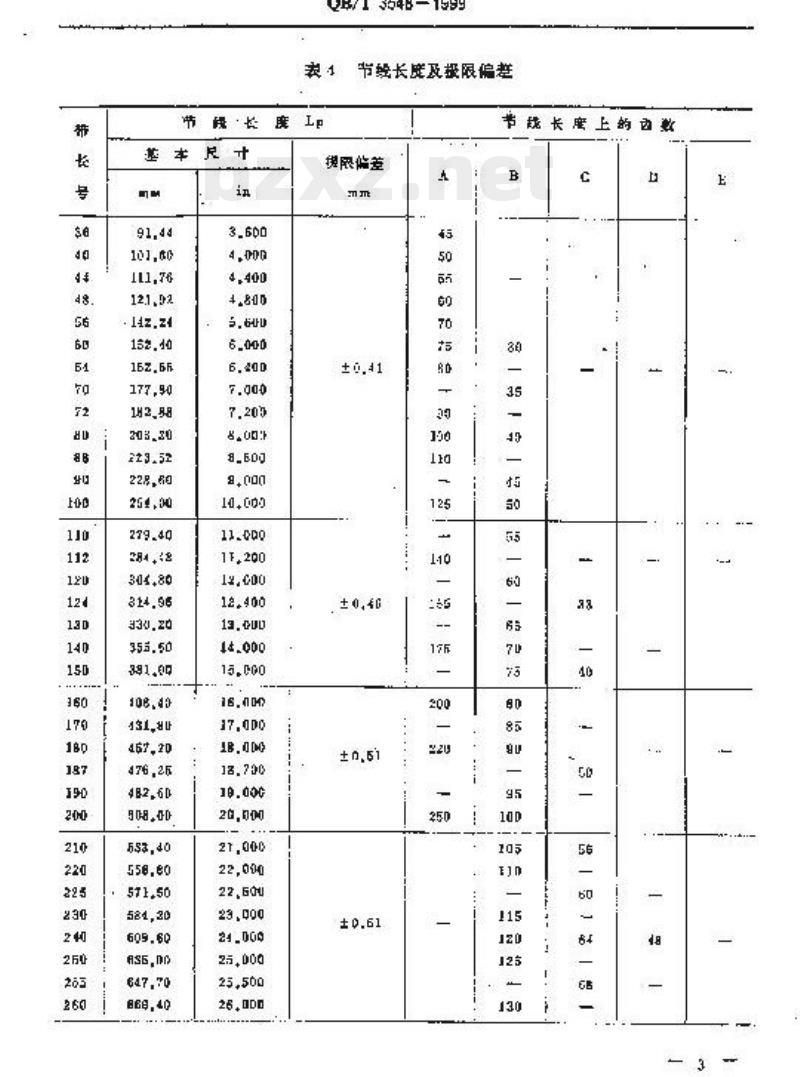

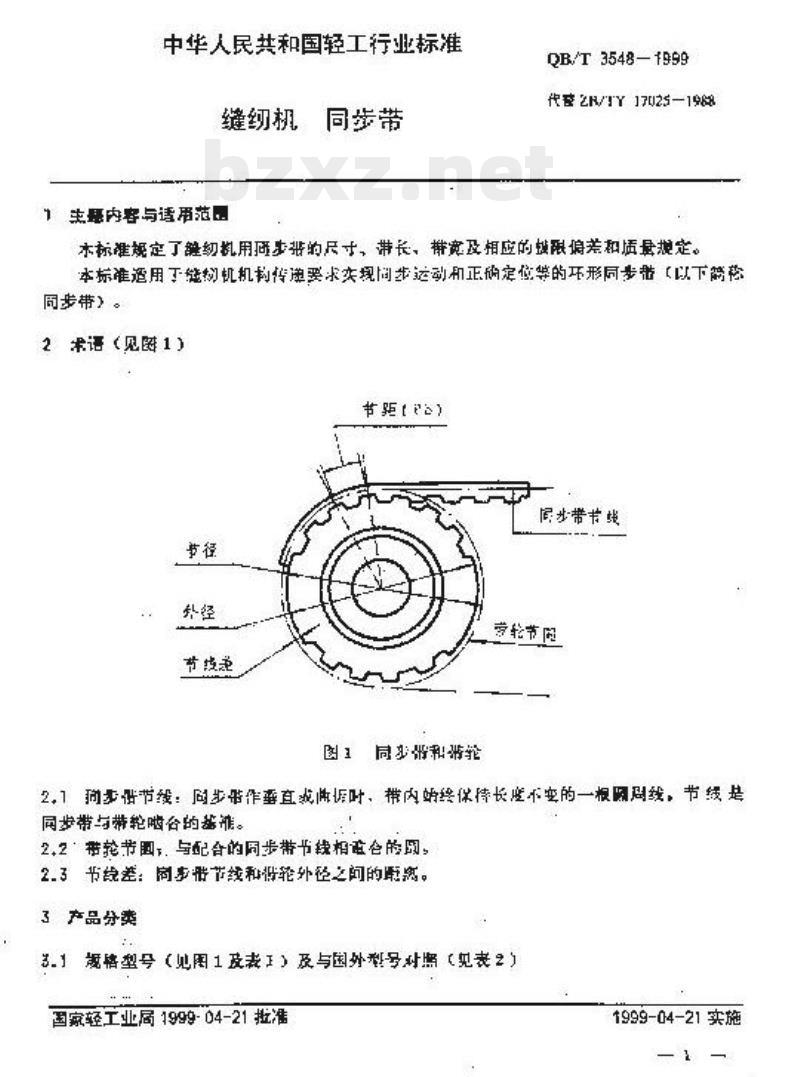

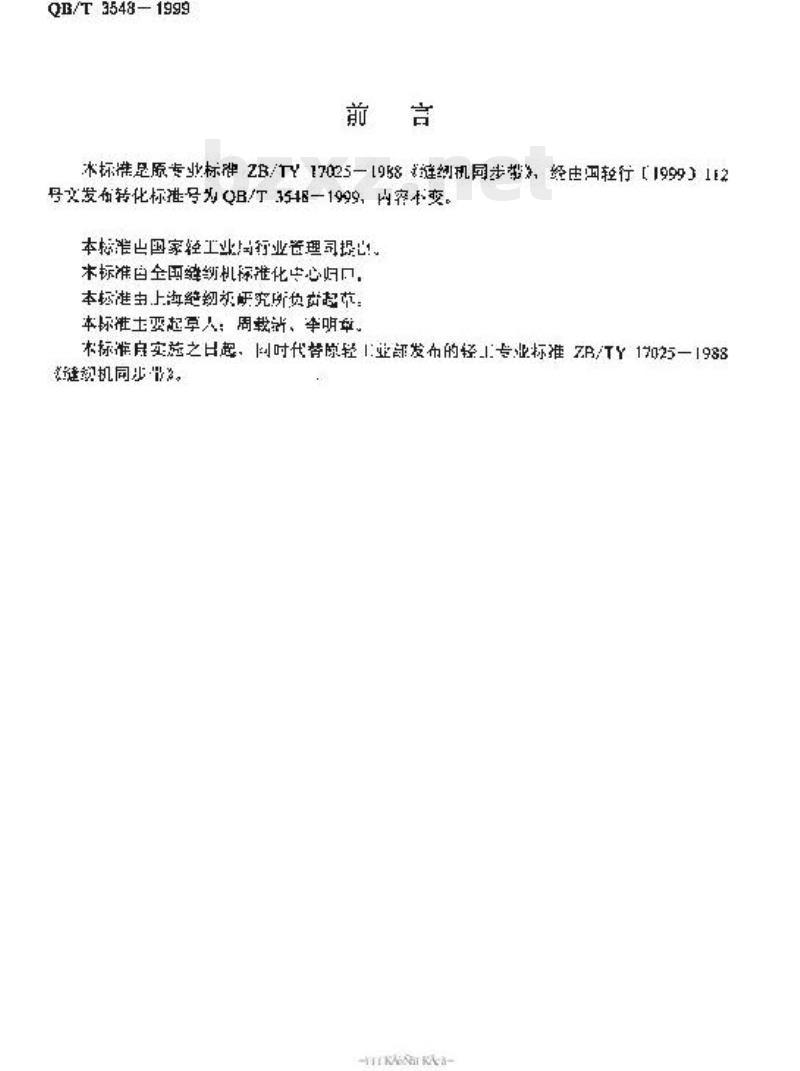

中华人民共和国轻工行业标准 QB/T 3548-1999 (代 ZB/TY 17025-1988) 缝纫机同步带 1999-04-21 发布 | 1999-04-21 实施 前言 本标准是原专业标准 ZB/TY 17025-1988 《缝纫机同步带》，经由轻工业部【1999】112号文发布转化而成，标准号为 QB/T 3548-1999。本标准由国家轻工业部行业标准管理司提出，全国缝纫机标准化中心归口，上海轻纺研究设计研究所负责起草。本标准自实施之日起，代替原轻工业部发布的专业标准 ZB/TY 17025-1988。 1 范围 本标准规定了缝纫机用同步带的尺寸、节距、带宽及相应的极限偏差和质量规定。本标准适用于缝纫机机构传动、运动和正定位等的环形同步带（以下简称同步带）。 2 术语 (见图1) 2.1 节线：同步带在垂直于带面方向上，带内保持长度不变的一根周线，节线是同步带与带轮啮合的基础。 2.2 带轮：与配合的同步带节线相啮合的轮。 2.3 节绕差：实际节距与设计节距之间的偏差。 3 产品分类 3.1 型号（见图1及表1）及与国外型号对照（见表2） 同步带分为 A、B、C、D、E 等型号，并可与 ISO 型号（如 MXL 等）进行对照。表1规定了同步带的型号、节距、节距误差、齿形角、齿宽、齿高、齿根圆直径等关键技术参数。 4 技术要求 4.1 公称尺寸应符合图2和表3规定。 4.2 节线长度及极限偏差应符合表4规定。 4.3 带宽及带宽偏差应符合表5规定。 4.4 外观：外观应均匀，表面形貌正确，不得有裂纹、孔洞、划伤、杂质、污垢和其他明显缺陷。 4.5 机械性能：同步带的拉伸性能、回转性能及耐磨度应符合表6规定。 4.6 耐油性能：经耐油性能试验后，其体积膨胀率不大于 8%。
