【其它国内标准】 硬聚氯乙烯(PVC)楼梯扶手

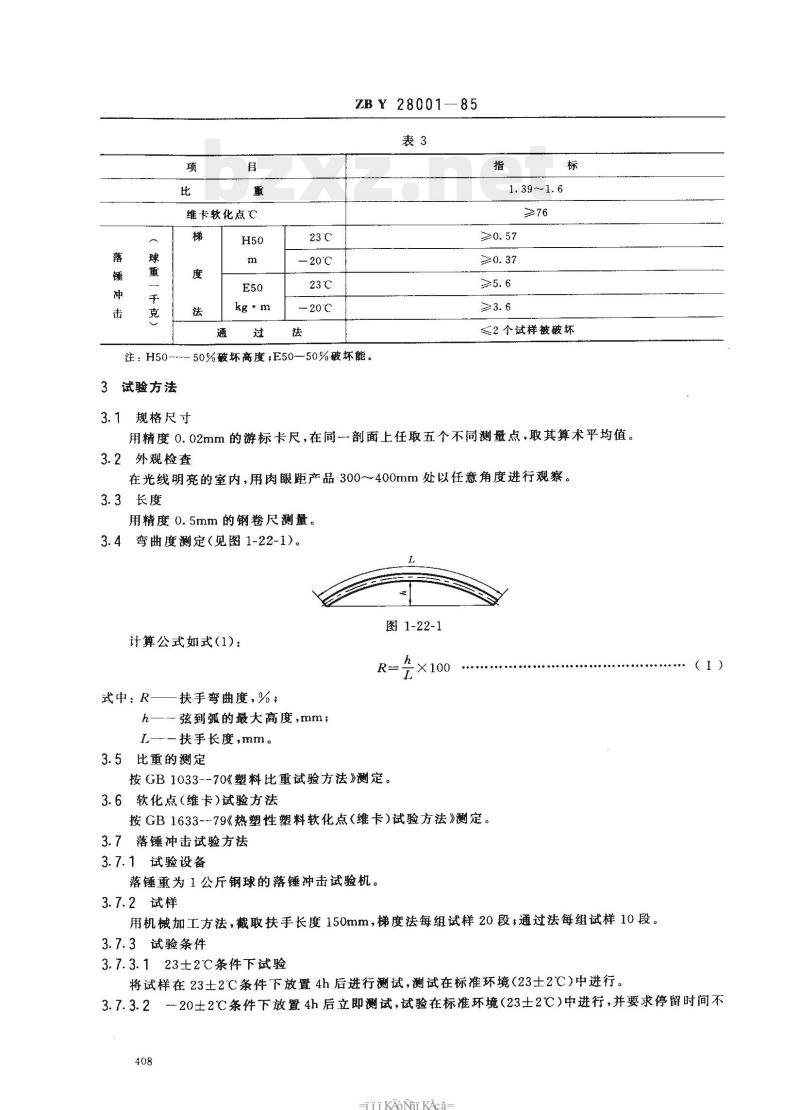

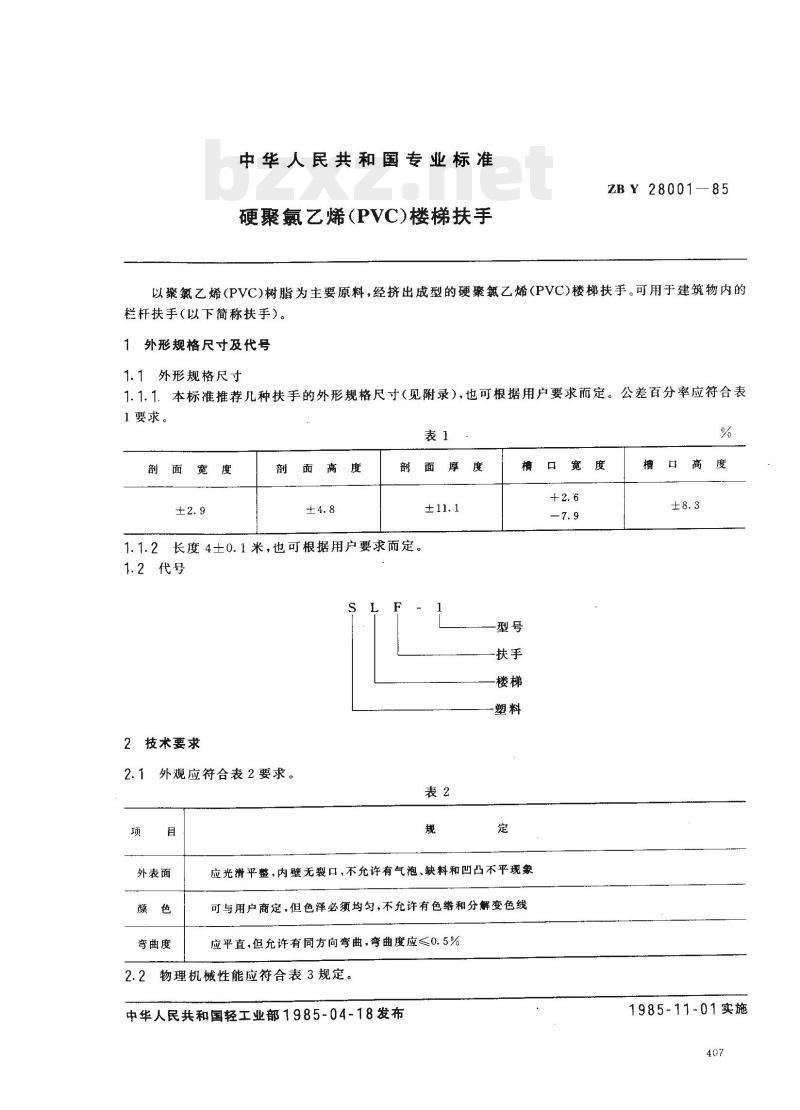

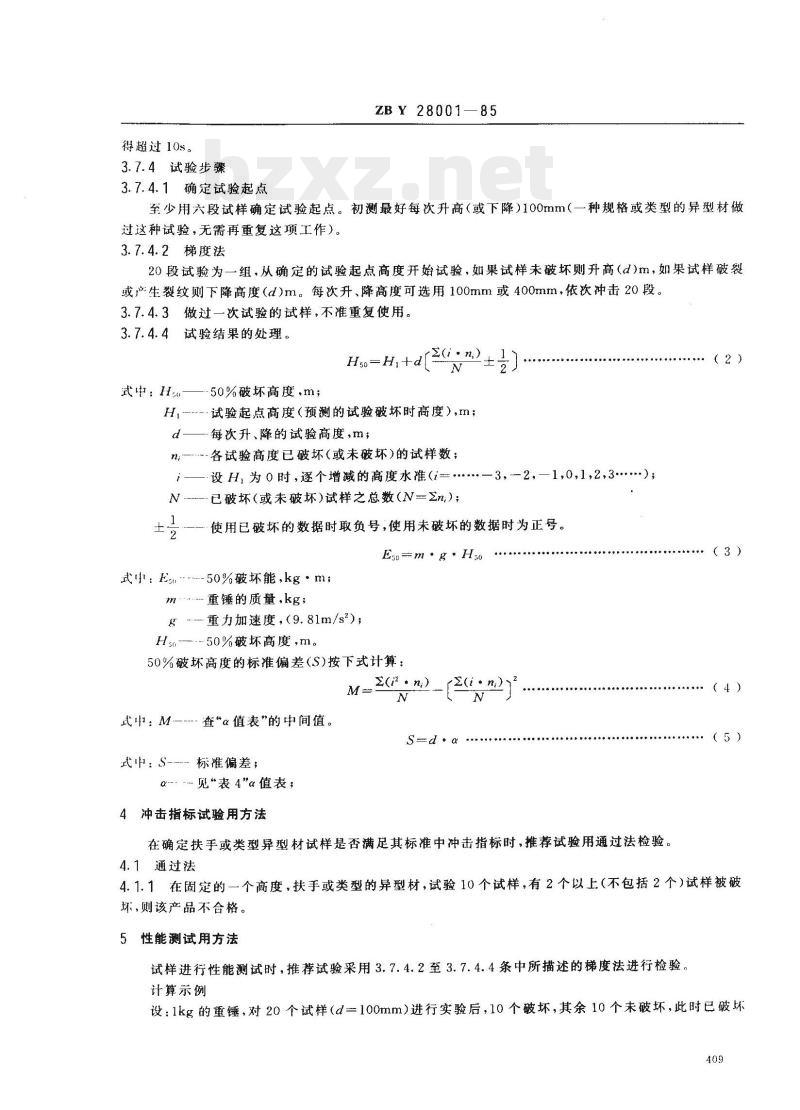

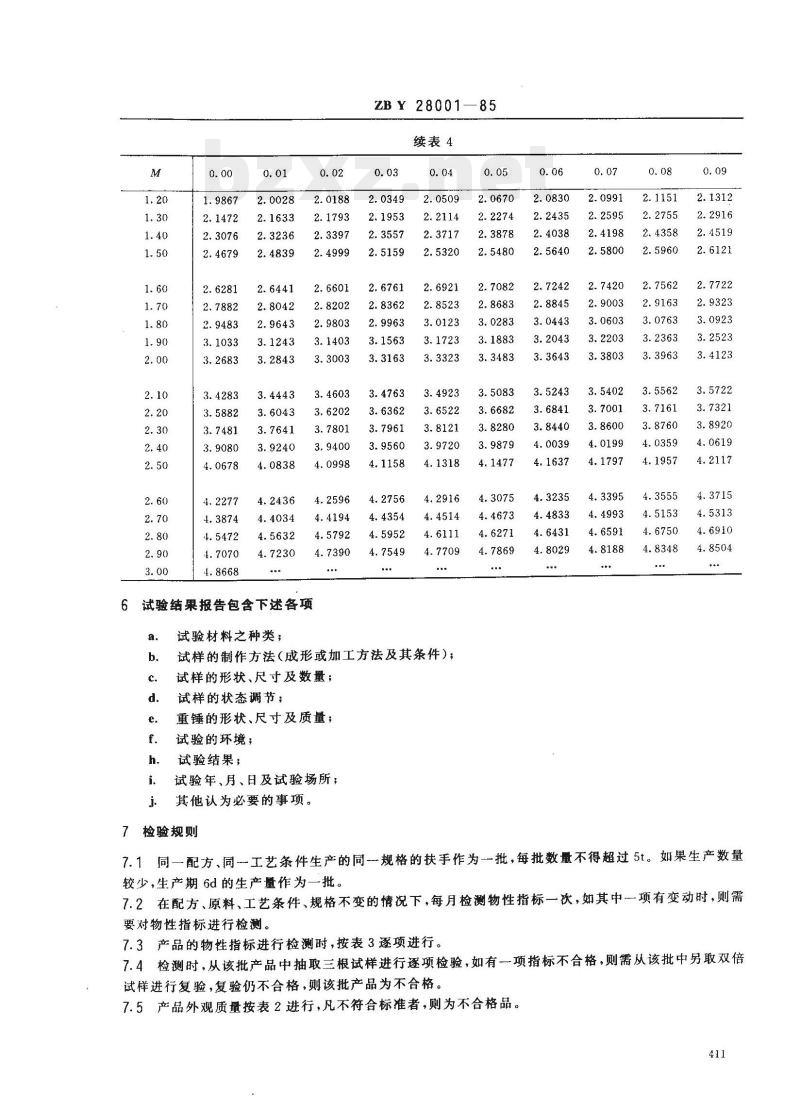

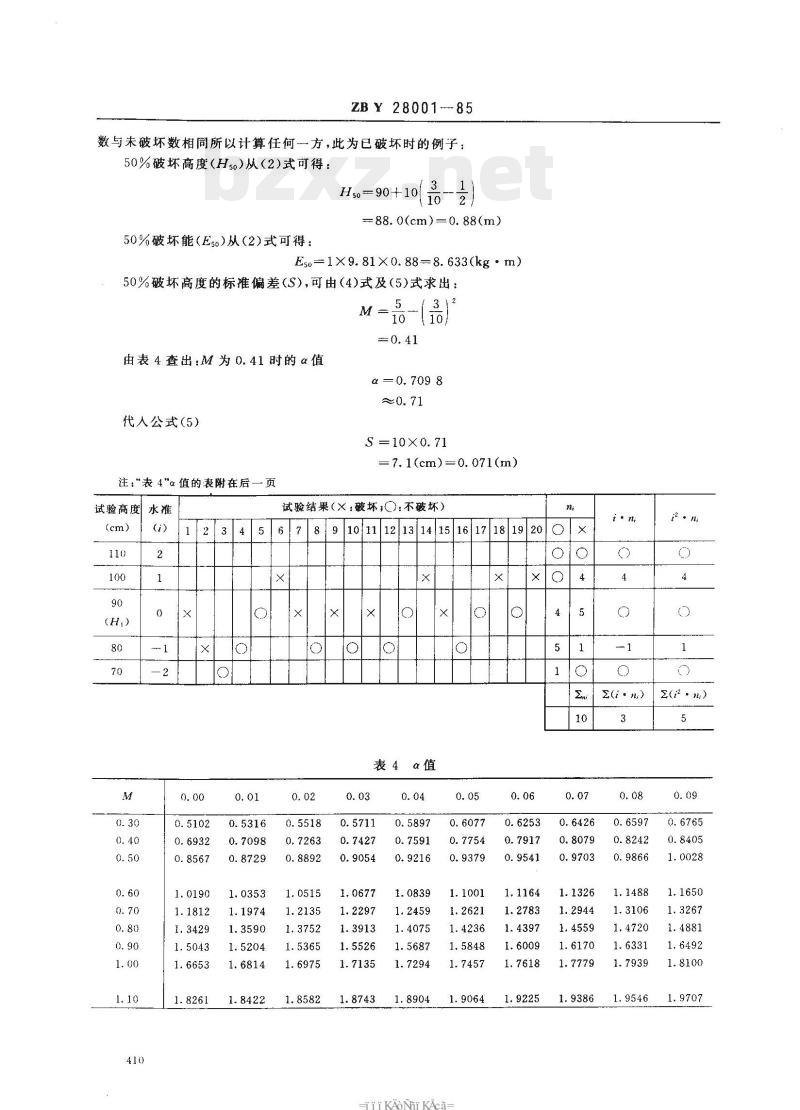

中华人民共和国专业标准 硬聚氯乙烯(PVC)楼梯扶手 ZBY28001—85 以聚氯乙烯(PVC)树脂为主要原料，经挤出成型的硬聚氯乙烯(PVC)楼梯扶手。可用于建筑物内的栏杆扶手（以下简称扶手）。 1 外形规格尺寸及代号 1.1 外形规格尺寸 1.1.1 本标准推荐几种扶手的外形规格尺寸（见附录），也可根据用户要求而定。公差百分率应符合表1要求。 表1：规格尺寸公差 - 剖面宽度：±2.9 - 剖面高度：±4.8 - 剖面厚度：±11.1% - 槽口宽度：±2.6 - 槽口高度：±8.3% 1.1.2 长度：4 ± 0.1 米，也可根据用户要求而定。 1.2 代号 2 技术要求 2.1 外观应符合表2要求。 表2：外观要求 - 外表面：应光滑平整，内壁无裂口，不允许有气泡、缺料和凹凸不平现象。 - 颜色：色泽必须均匀，不允许有色结和分解变色。 - 弯曲度：应平直，但允许有同方向弯曲，弯曲度应 $le 0.5%$。 2.2 物理机械性能应符合表3规定。 表3：物理机械性能指标 - 冲击能 (kg·m)：$ge 5.6$ - 维卡软化点 ($^circ ext{C}$)：$ge 76$ - 比重：$1.39 sim 1.6$ - 其他指标：$ge 0.57$, $ge 0.37$ 3 试验方法 3.1 规格尺寸：用精度0.02mm的游标卡尺，在同一剖面上任取五个不同测量点，取其算术平均值。 3.2 外观检查：在光线明亮的室内，用肉眼距产品300～400mm处以任意角度进行观察。 3.3 长度：用精度0.5mm的钢卷尺测量。 3.4 弯曲度测定： 计算公式如下：$R = rac{h imes 100}{L}$ 其中：$R$ 为扶手弯曲度(%)；$h$ 为弦到弧的最大高度(mm)；$L$ 为扶手长度(mm)。 3.5 比重的测定：按 GB1033--70《塑料比重试验方法》测定。 3.6 软化点（维卡）试验方法：按 GB1633--79《热塑性塑料软化点（维卡）试验方法》测定。 3.7 落锤冲击试验方法 3.7.1 试验设备：落锤重为1kg钢球的落锤冲击试验机。 3.7.2 试样：用机械加工方法，截取扶手长度150mm，梯度法每组试样20段，通过法每组试样10段。 3.7.3 试验条件： 3.7.3.1 在 $23 pm 2^circ ext{C}$ 条件下试验：将试样在 $23 pm 2^circ ext{C}$ 条件下放置4h后进行测试，测试在标准环境（$23 pm 2^circ ext{C}$）中进行。 3.7.3.2 在 $-20 pm 2^circ ext{C}$ 条件下试验：将试样在 $-20 pm 2^circ ext{C}$ 条件下放置4h后立即测试，试验在标准环境（$23 pm 2^circ ext{C}$）中进行，并要求停留时间不超过10s。 3.7.4 试验步骤： 3.7.4.1 确定试验起点：至少用六段试样确定试验起点。初测最好每次升高（或下降）100mm。 3.7.4.2 梯度法：20段试验为一组，从确定的试验起点高度开始试验，如果试样未破坏则升高 ($d$) mm，如果试样破裂或产生裂纹则下降高度 ($d$) mm。每次升、降高度可选用100mm或400mm，依次冲击20段。 3.7.4.3 做过一次试验的试样，不准重复使用。 3.7.4.4 试验结果的处理： 通过公式计算 50%破坏高度 ($H_{50}$)、50%破坏能 ($E_{50}$) 及标准偏差 ($S$)。 公式涉及：$H_{50} = H_i + rac{d}{2(t+n)} imes (2t - N)$；$E_{50} = rac{m cdot g cdot H_{50}}{2}$。 4 冲击指标试验用方法 4.1 通过法： 4.1.1 在固定的一个高度，试验10个试样，有2个以上（不包括2个）试样被破坏，则该产品不合格。 5 性能测试用方法 试样进行性能测试时，推荐采用3.7.4.2至3.7.4.4条中所述的梯度法。计算示例：若使用1kg重锤，对20个试样进行实验后10个破坏、10个未破坏，则通过公式计算得出相应指标。 （附表4：$lpha$ 值表，用于计算标准偏差 $S$）
