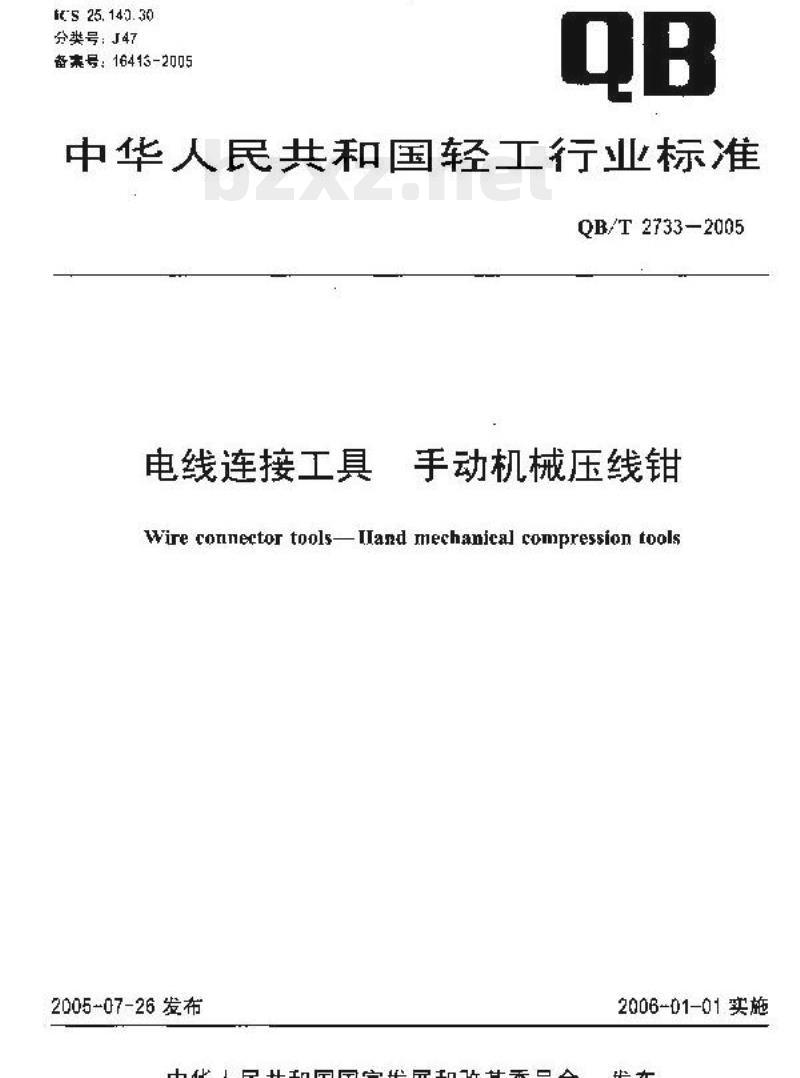

【QB轻工标准】 电线连接工具手动机械压线钳

QB/T 2733-2005.Wire connector tools—Hand mechanical compression tools.

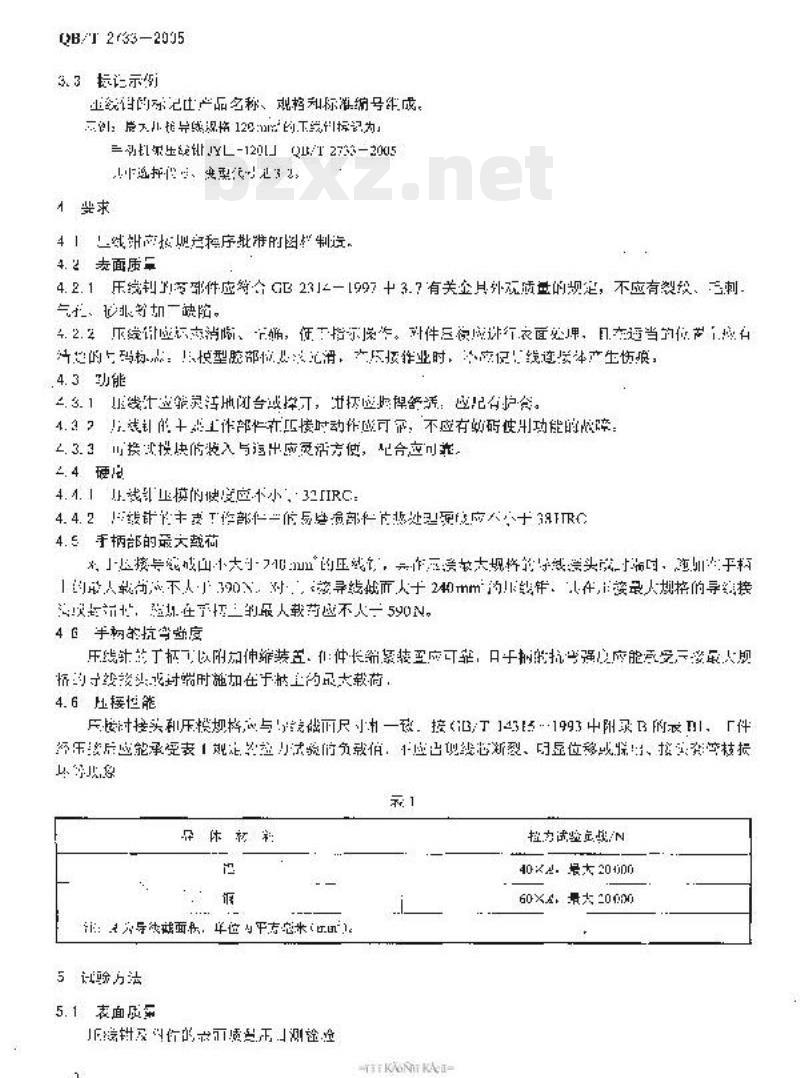

3.3 标记示例
压线钳的标记由产品名称、规格和标准编号组成。示例:最大压接导线规格120 mm"的压线钳标记为:
手动机械压线钳JY门-120QB/T 2733—2005其中选择代号、变型代号见3.2。
4要求
4.1压线钳应按规定程序批准的图样制造。
4.2 表面质量
4.2.1压线钳的零部件应符合GB 2314一1997中 3.7有关金具外观质量的规定，不应有裂纹、毛刺、气孔、砂眼等加工缺陷。
4.2.2压线钳应标志清晰、正确，便于指示操作。附件压模应进行表面处理，且在适当的位置上应有清楚的号码标志。压模型腔部位要求光滑，在压接作业时，不应使导线连接体产生伤痕。
4.3功能
4.3.1 压线钳应能灵活地闭合或撑开，钳柄应握捏舒适，应配有护套。
4.3.2压线钳的主要工作部件在压接时动作应可靠，不应有妨碍使用功能的故障。
4.3.3 可换式模块的装入与退出应灵活方便，配合应可靠。
4.4 硬度
4.4.1 压线钳压模的硬度应不小于32 HRC。
4.4.2 压线钳的主要工作部件中的易磨损部件的热处理硬度应不小于38 HRC。
4.5手柄部的最大载荷
对于压接导线截面不大于240mm2的压线钳，其在压接最大规格的导线接头或封端时，施加在手柄上:的最大载荷应不大于390N。对于压接导线截面大于240mm的压线钳，其在压接最大规格的导线接头或封端时，施加在手柄上的最大载荷应不大于590N。
4.6手柄的抗弯强度
压线钳的手柄可以附加伸缩装置，但仲长缩紧装置应可靠，且手柄的抗弯强度应能承受压接最大规格的导线接头或封端时施加在手柄上的最大载荷。
4.7压接性能
压接时接头和压模规格应与导线截面尺寸相一致。按GB/T 14315-1993中附录B的表Bl，工件经压接后应能承受表1规定的拉力试验的负载值，不应出现线芯断裂、明显位移或脱出、接头套管被损坏等现象。
