【QB轻工标准】 带螺纹的手表后盖尺寸系列

QB/T2400-—1998

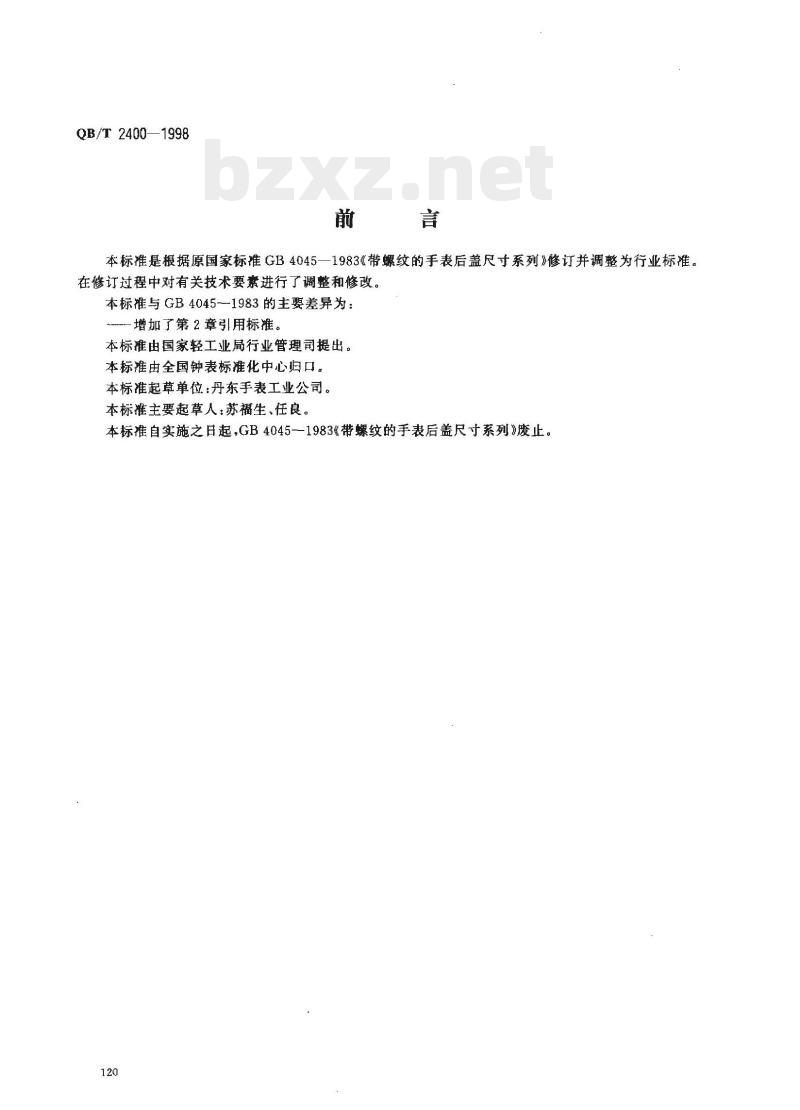

本标准是根据原国家标准GB4045—1983《带螺纹的手表后盖尺寸系列》修订并调整为行业标准。在修订过程中对有关技术要素进行了调整和修改。本标准与GB4045---1983的主要差异为：增加了第2章引用标准。
本标准由国家轻工业局行业管理司提出。本标准由全国钟表标准化中心归口。本标准起草单位：丹东手表工业公司。本标准主要起草人：苏福生、任良。本标准自实施之日起，GB4045--1983《带螺纹的手表后盖尺寸系列》废止。120

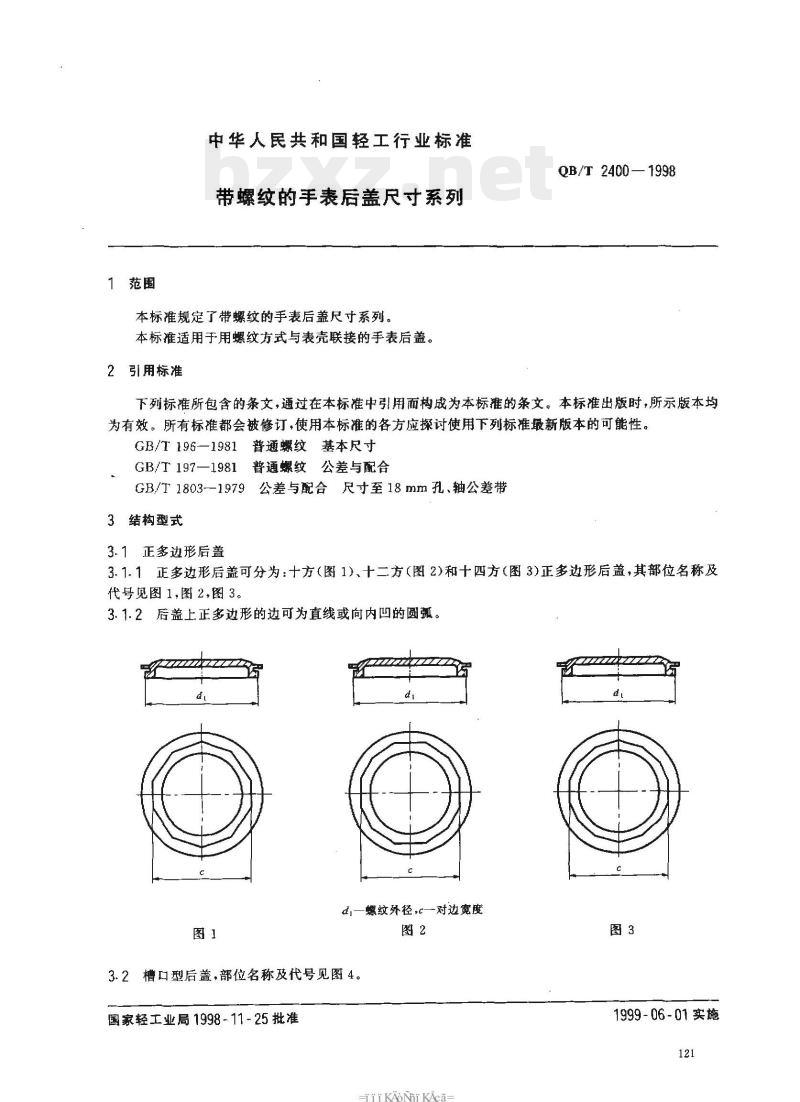

中华人民共和国轻工行业标准
带螺纹的手表后盖尺寸系列
本标准规定了带螺纹的手表后盖尺寸系列。本标准适用于用螺纹方式与表壳联接的手表后盖。2引用标准
QB/T2400—1998
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T196—1981普通螺纹基本尺寸GB/T197—1981普通螺纹公差与配合GB/T1803-1979公差与配合尺寸至18mm孔、轴公差带3结构型式
3.1正多边形后盖
3.1.1正多边形后盖可分为：十方（图1)、十二方（图2)和十四方（图3)正多边形后盖，其部位名称及代号见图1，图2，图3。
3.1.2后盖上正多边形的边可为直线或向内凹的圆弧。d
d,—螺纹外径c—对边宽度wwW.bzxz.Net
3.2槽口型后盖，部位名称及代号见图4。国家轻工业局1998-11-25批准
HHKAoNiKAca
1999-06-01实施
4尺寸系列及公差
QB/T2400—1998

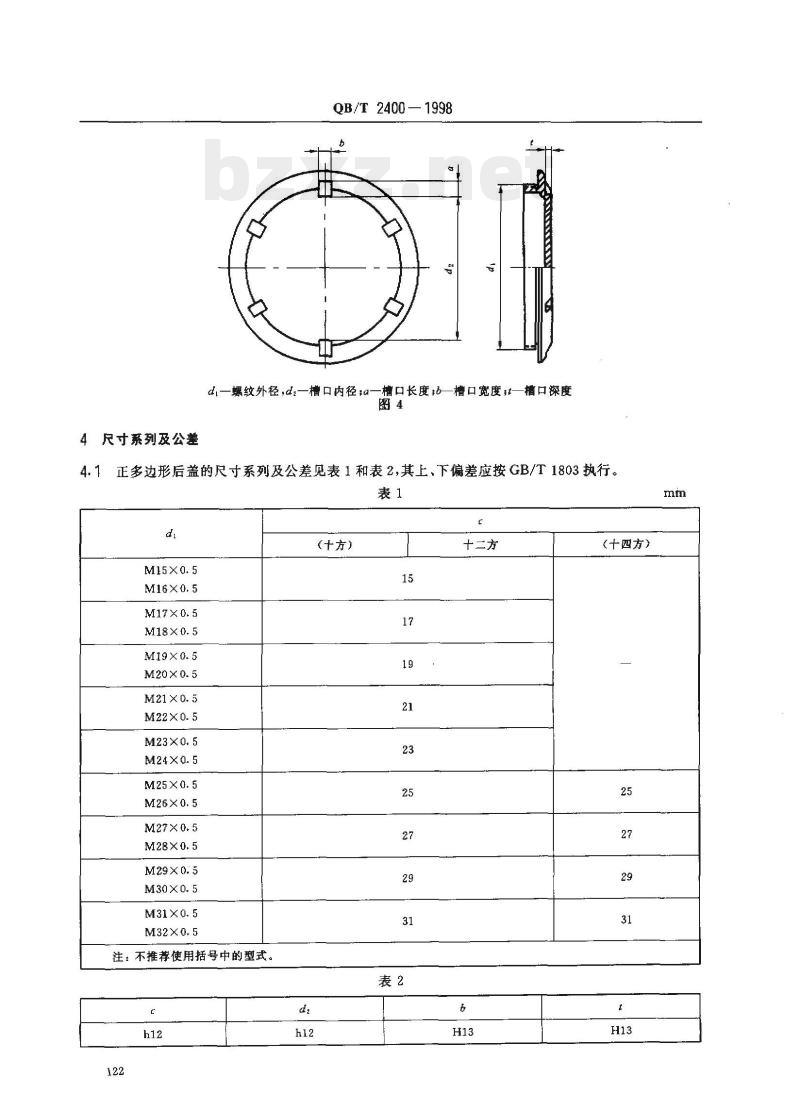

dt—螺纹外径，d:—槽口内径;a—槽口长度;b—槽口宽度—摘口深度图4
4.1正多边形后盖的尺寸系列及公差见表1和表2,其上，下偏差应按GB/T1803执行表1
(十方）
M19x 0. 5
M21×0. 5
注：不推荐使用括号中的型式。Q
十二方
(十四方）
QB/T2400—1998

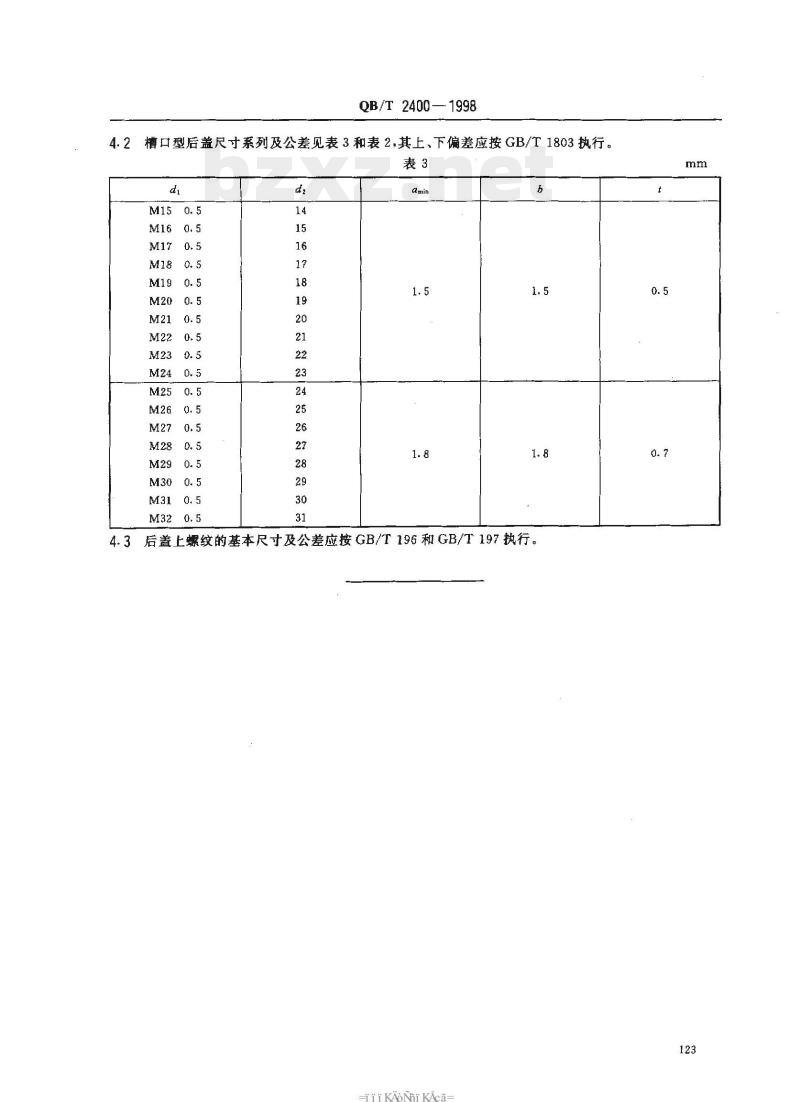

槽口型后盖尺寸系列及公差见表3和表2，其上、下偏差应按GB/T1803执行。4.2
4.3后盖上螺纹的基本尺寸及公差应按GB/T196和GB/T197执行。-ii KAoNii KAca
