【CB船舶标准】 自闭式放泄阀

中华人民共和国船舶行业标准
CB/T 601—92
自闭式放泄阀
1992-08-21发布
中国船舶工业总公司
1993-05-01实施

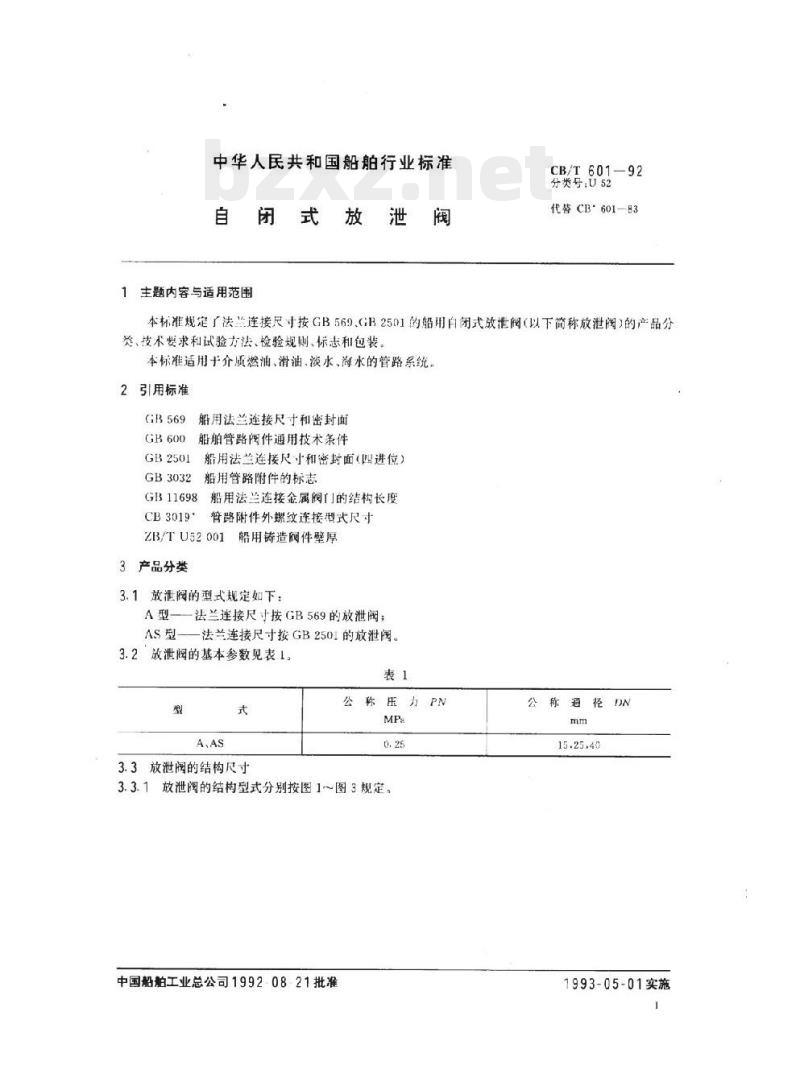

中华人民共和国船舶行业标准
自闭式放泄阀
1主题内容与适用范围免费标准bzxz.net
CB/T 601-92
分类号：U52
代CB'601-83
本标准规定广法兰连接尺寸按GB569.GB2501的船用自闭式放泄阅（以下简称放泄阅）的产品分类、技术要求和试验方法、检验规则、标志和包装。本标准适用于介质燃油、滑油、淡水、海水的管路系统。2引用标准
GB2501
船用法兰连接尺寸和密封面
船舶管路阀件通用技术条件
船用法兰连接尺寸和密封面（四进位）船用管路附件的标志
GB3032
GB11698
船用法兰连接金属阀门的结构长度CB3019
管路附件外螺纹连接型式尺寸
船用铸造阀件壁厚
ZB/TU52001
3产品分类
3.1放泄阅的型式规定如下：
A型—一法兰连接尺寸按GB569的放泄阀；AS型
法兰连接尺寸按GB2501的放泄阀。3.2改泄阀的基本参数见表1。
3.3放泄阀的结构尺寸
公称压力PN

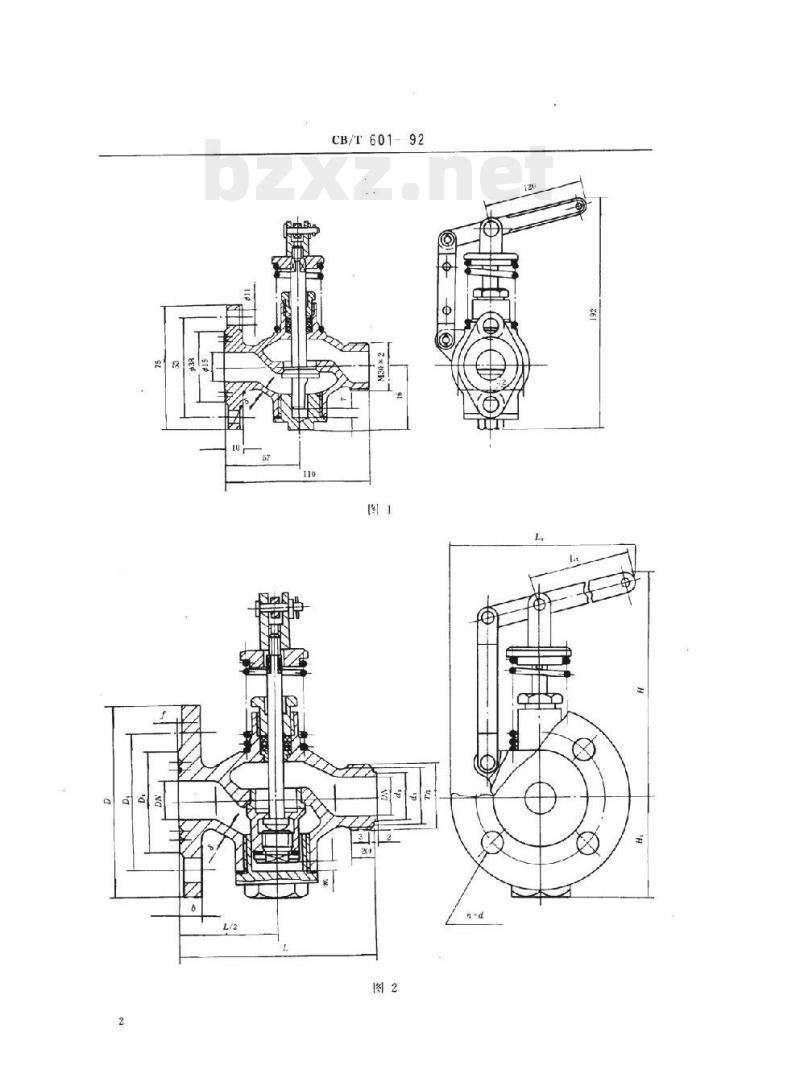

放泄阔的结构型式分别按图1～图3规定。中国船舶工业总公司1992-08-21批准公称通径IN
1993-05-01实施
CB/T 601-92
CB/T 601-92

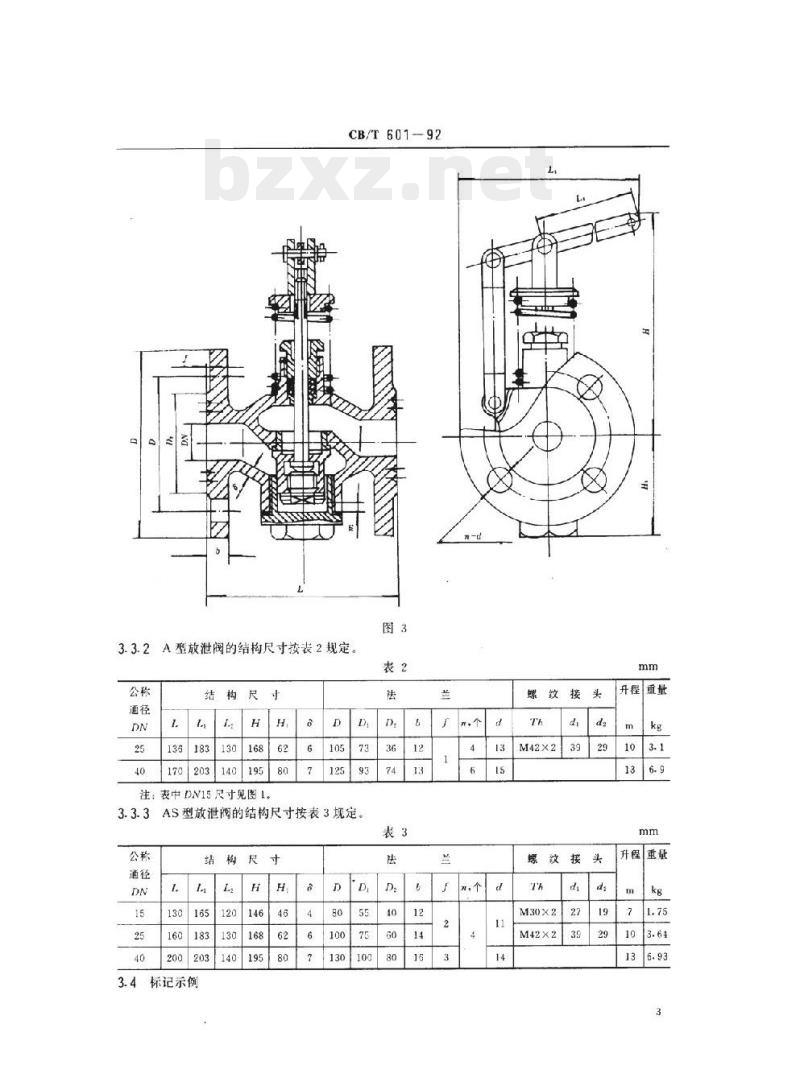

3.3.2A型放泄阀的结构尺寸按表2规定。表2
结构尺
170203
注：表中DN15尺寸见图1。
AS型放泄阀的结构尺寸按表3规定。3.3.3
标记示例
开，个
升程重量
升程重量
CB/T601--92
公称通径为15mm，按GB569的法兰连接尺寸和密封面的白闭式放泄润：放泄阀A15CB/T601-92
公称通径为40mm.按GB2501的法兰连接尺寸和密封面（四进位）的自闭式放泄阀：放泄阀AS40CB/T601--92

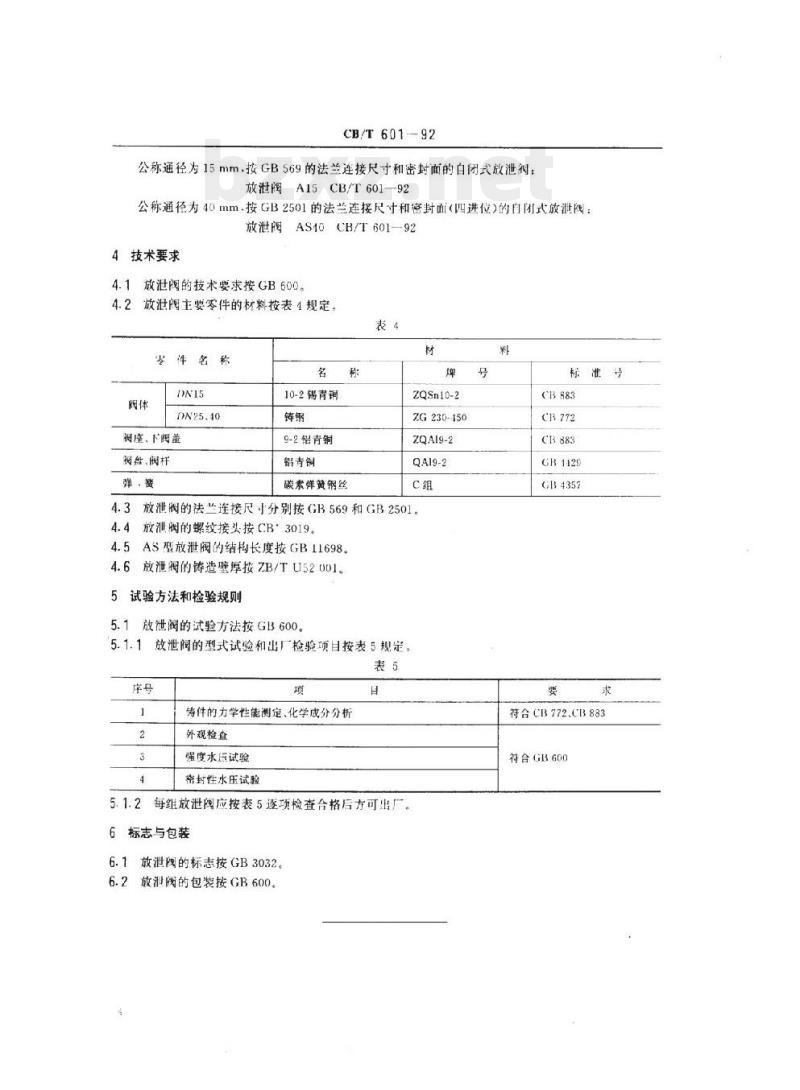

4技术要求
放泄阀的技术要求按GB600。
4.2放泄阀主要零件的材料按表4规定。表4
零件名称
润座、下阀盖
阀盘、阀杆
10-2锡青铜
9-2铝青铜
铝青铜
碳素弹黄钢丝
ZQSn10-2
ZG230-450
ZQA19-2
QA19-2
放泄阀的法兰连接尺寸分别按GB569和GB2501。4.3
4.4放泄阀的螺纹接头按CB·3019。4.5AS型放泄阀的结构长度按GB11698。4.6放泄阀的铸造壁厚按ZB/TU52001。5试验方法和检验规则
5.1放泄阀的试验方法按GB600。5.1.1放泄阀的型式试验和出厂检验项目按表5规定。表5
劳件的力学性能测定、化学成分分析外观检查
强度水医试验
希封性水压试验
每组放泄阀应按表5逐项检查合格后方可出厂。6
标志与包装
6.1放泄阀的标志按GB3032。
放阀的包装按GB600。
标准号
CB3883
GR1429
GR4357
符合CB772.CB883
符合GB600
附加说明：
CB/T601-92
本标准由中国船舶工业总公司六〇三所提出。本标准由全国船用机械标准化技术委员会管系附件分技术委员会归口。本标准由武昌造船厂起草，六〇三所参加。本标准主要起草人冯新民、郭世杰、吴绍曾。本标准白实施之日起，原外贸标准CBM7881作废。
