【CB船舶标准】 吸人粗水滤器

中华人民共和国船舶行业标准
CB/T 497—94
吸人粗水滤器
1994-02-01发布
中国船舶工业总公司
1994-08-01实施
中华人民共和国船舶行业标准

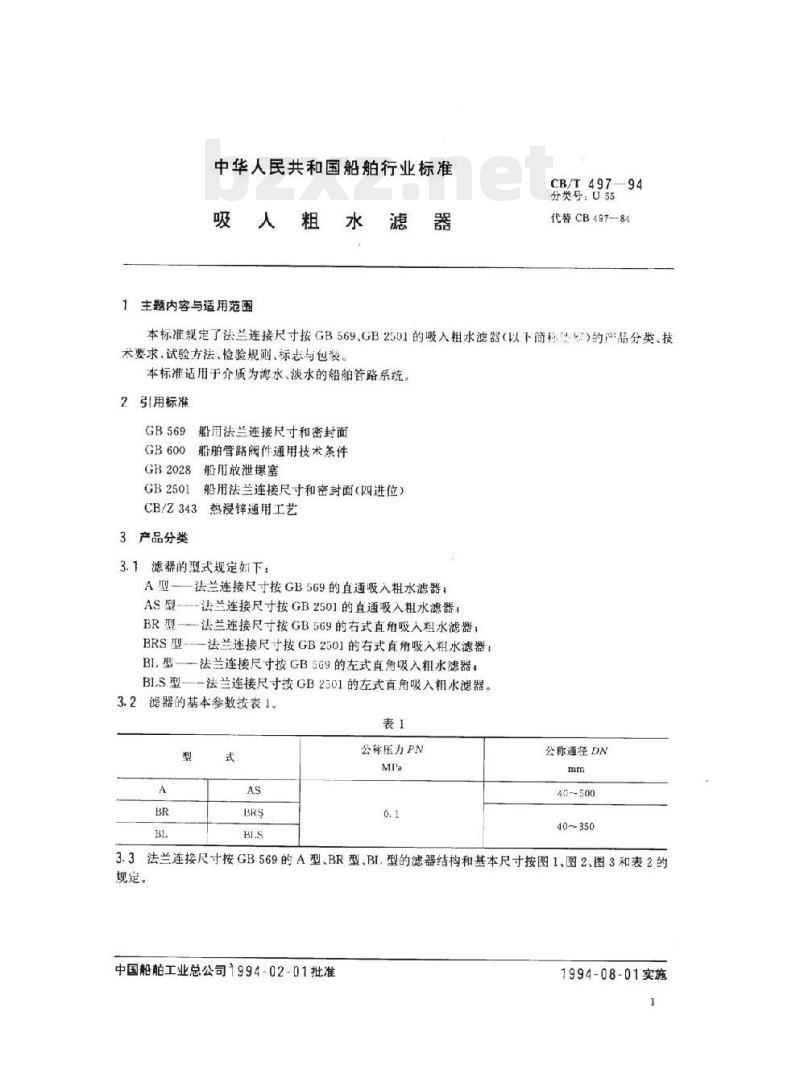

1主题内容与适用范围
CB/T 497—94
分类号：U55
代替CB497—84
本标准规定了法兰连接尺寸按GB569.GB2501的吸入粗水滤器（以下简格法格）的产品分类、技术要求、试验方法、检验规则、标志与包装。本标准适用于介质为海水、淡水的船舶管路系统。2引用标准
GB569船用法兰连接尺寸和密封面GB600
船舶管路阀件通用技术条件
GB2028船用放泄螺塞
GB2501船用法兰连接尺寸和密封面（四进位）CB/Z343热浸锌通用工艺
3产品分类
3.1滤器的型式规定如下：
法兰连接尺寸按GB569的直通吸入粗水滤器：AS型--法兰连接尺寸按GB2501的直通吸入粗水滤器法兰连接尺寸按GB569的右式直角吸入粗水滤器；BR型
BRS型法兰连接尺寸按GB2501的右式直角吸入粗水滤器；—法兰连接尺寸按GB5G9的左式直角吸入粗水滤器；BI.型

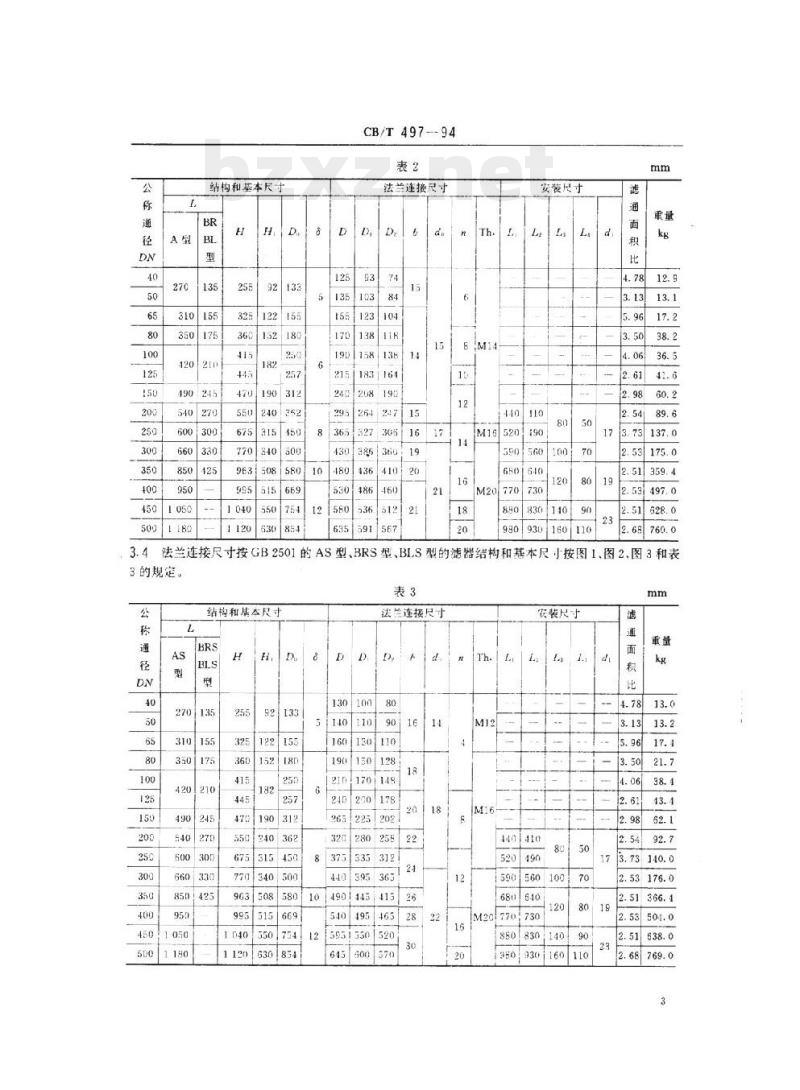

BLS型—一法兰连接尺寸按GB2501的左式直角吸入粗水滤器。3.2滤器的基本参数按表1。
公称压力PN
公称通径DN
40-500
40~350

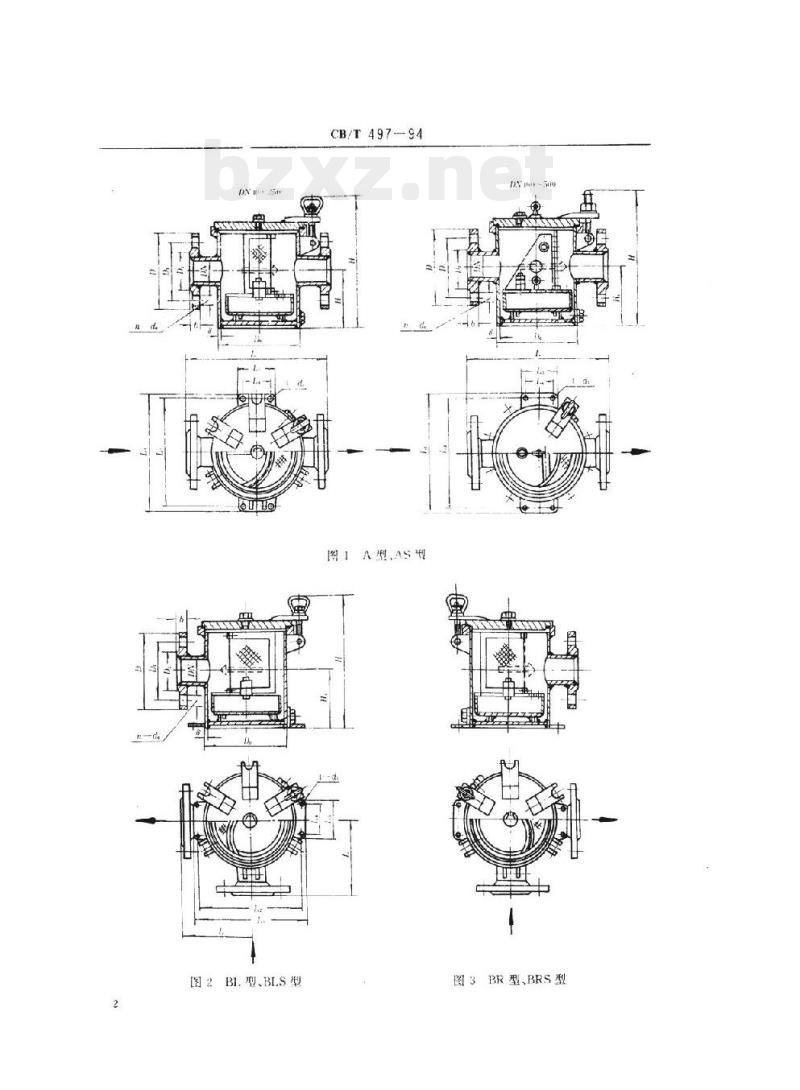

法兰连接尺寸按GB569的A型、BR型、BL型的滤器结构和基本尺寸按图1、图2、图3和表2的规定。
中国船舶工业总公司1994-02-01批准1994-08-01实施
图2BI.型、BLS型
CB/T 497--94
图】A型AS型
图3BR型、BRS型
结构和基本尺寸
CB/T497---94
法兰连接尺寸
安装尺寸
650640
M20770
880830
980930
160110
2.53175.0
2.51359.4
2.53497.0
2.68760.0
法兰连接尺寸按GB2501的AS型、BRS型、BLS型的滤器结构和基本尺寸按图1.图2、图3和表3的规定。
结构和基本尺寸
270135
190312
340500
501754
法兰连接尺寸
335312
5951550
安装尺寸
440410
680640
M20770730
850830
3.73140.0
2.53176.0
2.51366.4
2.53504.0
2.51638.0
.68769.0wwW.bzxz.Net

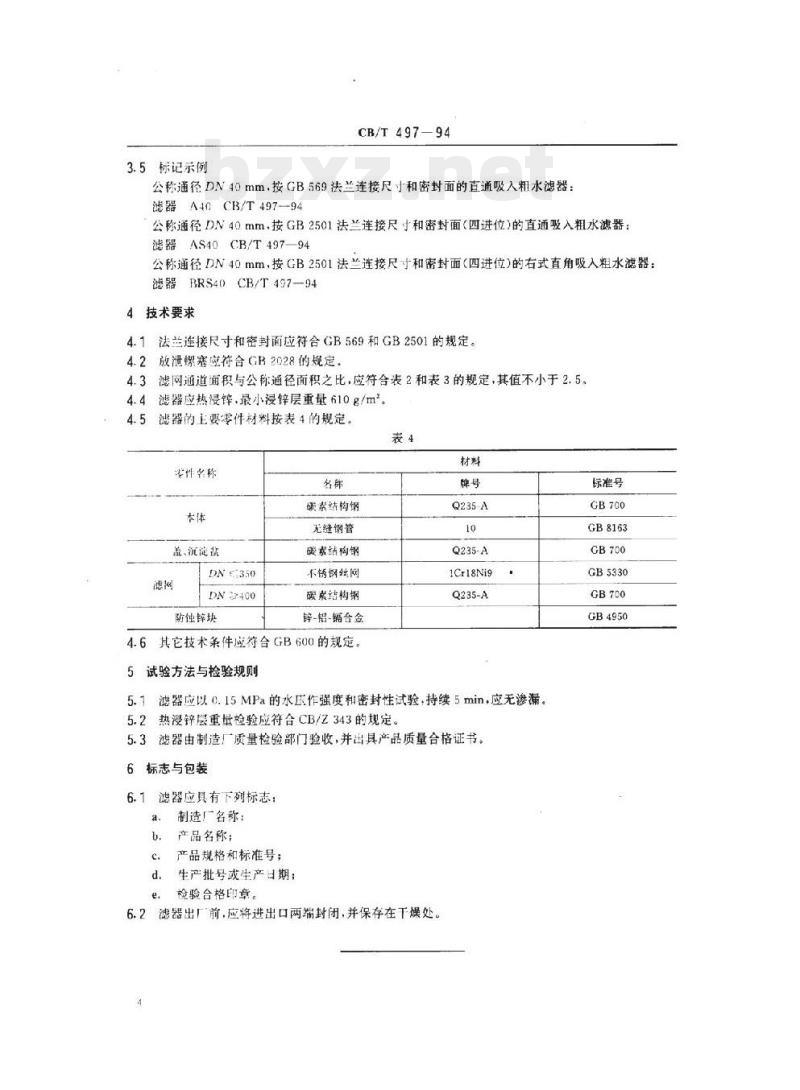

3.5标记示例
CB/T 497-94
公称通径DN40mm，按GB569法兰连接尺寸和密封面的直通吸入粗水滤器：滤器A40CB/T497--94
公称通径DN40mm，按GB2501法兰连接尺寸和密封面（四进位）的直通吸入粗水滤器：滤器AS40CB/T497-94
公称通径DN40mm，按GB2501法兰连接尺寸和密封面（四进位）的右式直角吸入粗水滤器：滤器BRS40CB/T497--94
4技术要求
4.1法兰连接尺寸和密封面应符合GB569和GB2501的规定。4.2放泄螺塞应符合GB2028的规定。4.3滤网通道面积与公称通径面积之比，应符合表2和表3的规定，其值不小于2.5滤器应热漫锌.最小浸锌层重量610g/m。4.4
滤器的上要零件材料按表4的规定。4.5
零件名称
盖、沉淀盐
防蚀锌块
碳索结构钢
无缝钢管
碳素结构钢
不锈钢丝网
碳紫结构钢
锌-铝-铺合金
4.6其它技术条件应符合GB600的规定。5试验方法与检验规则
Q235-A
Q235-A
1Cr18Ni9
Q235-A
5.1滤器应以0.15MPa的水压作强度和密封性试验，持续5min，应无渗漏。热漫锌层重量检验应符合CB/Z343的规定。5.2
5.3滤器由制造厂质量检验部门验收，并出具产品质量合格证书。6标志与包装
6.1滤器应具有下列标志：
制造厂名称：
产品名称：
c：产品规格和标准号；
d.生产批号或生产日期；
检验合格印章。
6.2滤器出厂前，应将进出口两端封闭，并保存在干爆处。标准号
GB8163
GB5330
GB4950
附加说明：
CB/T497-94
本标准由全国船用机械标准化技术委员会管系附件分技术委员会提出。本标准由中国船舶工业总公司603所归口。本标准由江南造船厂负责起草，603所参加起草。本标准主要起草人胡家瑞、周德兴，本标准有统一施工图样提供。
