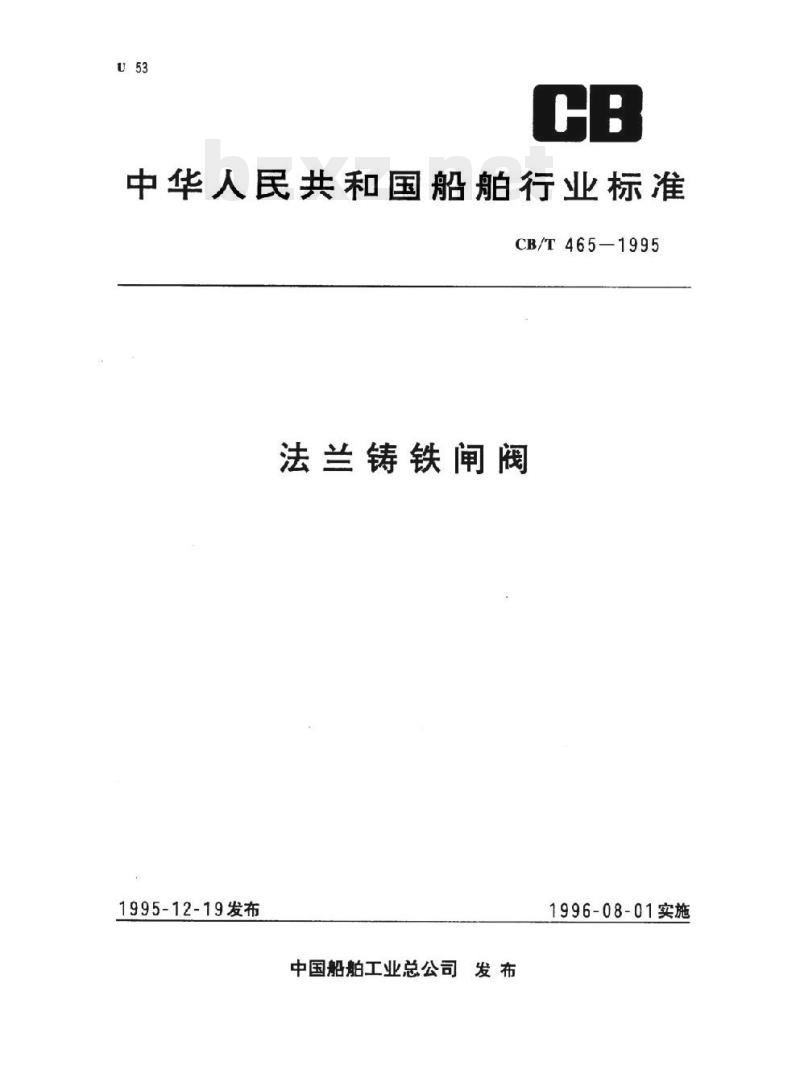

【CB船舶标准】 法兰铸铁闸阀

中华人民共和国船舶行业标准
CB/T465-1995
法兰铸铁闸阀
1995-12-19发布
中国船舶工业总公司发布
1996-08-01实施

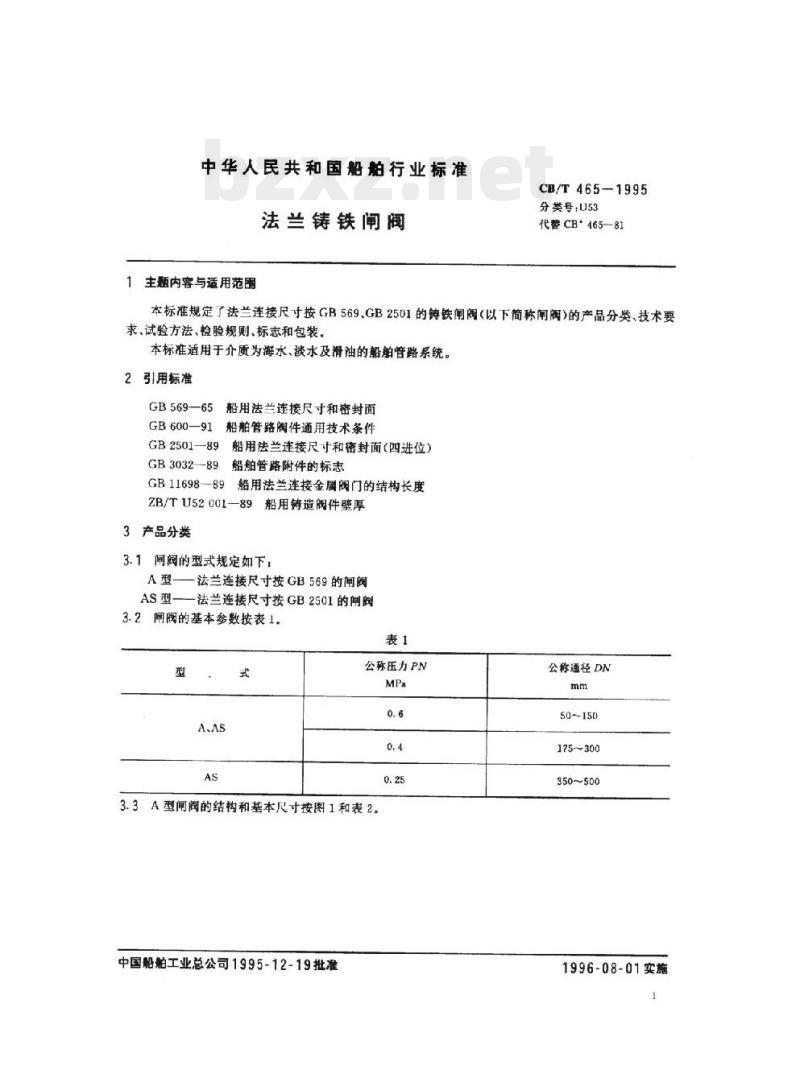

中华人民共和国船舶行业标准
法兰铸铁闸阀
主题内容与适用范围
CB/T465--1995
分类号：U53
代替CB:465-81
本标准规定了法兰连接尺寸按GB569、GB2501的铸铁闸阀（以下简称闸阀）的产品分类、技术要求，试验方法、检验规则、标志和包装。本标准适用于介质为海水、淡水及滑油的船舶管路系统。2引用标准
船用法兰连接尺寸和密封面
GB569—65
船舶管路阀件通用技术条件
GB600—91
GB2501—89
船用法兰连接尺寸和密封面(四进位）GB3032-89
船舶管路附件的标志
船用法兰连接金属阀门的结构长度GB11698-89
ZB/TU52001—89
船用铸造阀件壁厚
3产品分类
3.1闸阅的型式规定如下，
A型——法兰连接尺寸按GB569的闸阀AS型——法兰连接尺寸按GB2501的闸阅3.2闸阀的基本参数按表1。
公称压力PN
3.3A型闸阀的结构和基本尺寸按图1和表2。中国船舶工业总公司1995-12-19批准公称通径DN
175~300
350~500
1996-08-01实施

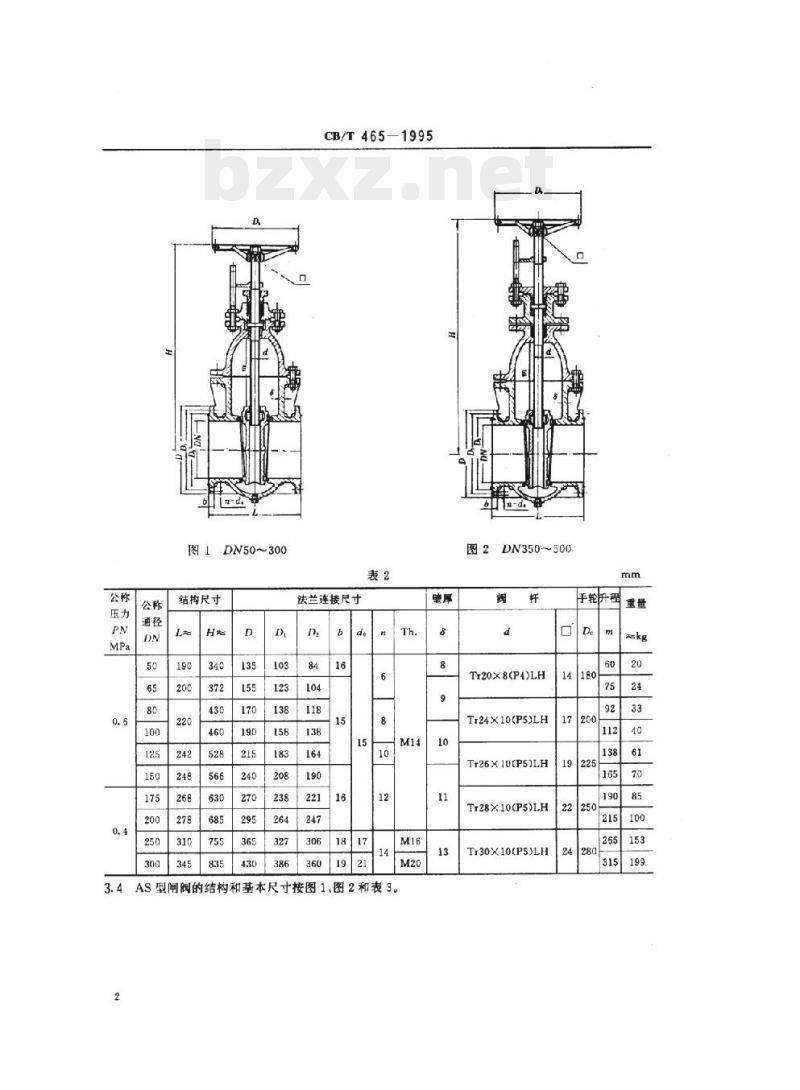

图1DN50~300
结构尺寸
CB/T465—1995
法兰连接尺寸
3.4AS型闸阀的结构和基本尺寸按图1,图2和表32
图2DN350～500
Tr20X8(P4)LH
TI24X10(P5)LH
Tr26X10(P5)LH
Tr28X10(P5)LH
Tr30X10(P5)LH
手轮开程
结构尺寸

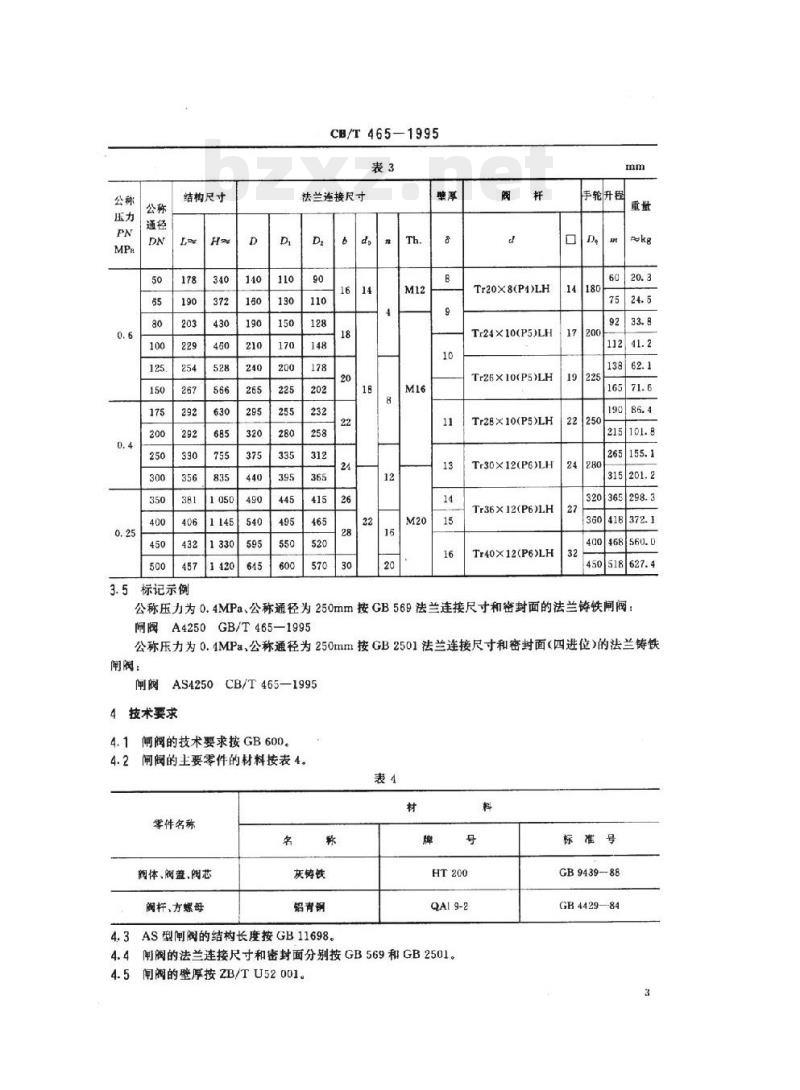

3.5标记示例
CB/T465—1995
法兰连接尺寸
Tr20X8(P1)LH
Tr24X10(P5)LH
Tr26×10(P5)LH
Tr28X10(P5)LH
Tr30×12(P6)LH
Tr36X12(P6)LH
Tr40×12(P6)LH
手轮升程
320365
360418372.1
400468560.0
450518627.4
公称压力为0.4MPa、公称通径为250mm按CB569法兰连接尺寸和密封面的法兰铸铁闸阀：间阀A4250GB/T465—1995
公称压力为0.4MPa、公称通径为250mm按GB2501法兰连接尺寸和密封面（四进位）的法兰铸铁闸阀：bZxz.net
闸阀AS4250CB/T465—1995
4技术要求
4.1闸阅的技术要求按GB600
4.2闸阀的主要零件的材料按表4。表4
零件名称
阅体、陶盖、阅芯
阀杆、方螺母
灰铸铁
铝青钢
4.3AS型闸阀的结构长度按GB11698。牌
QAI9-2
闸阀的法兰连接尺寸和密封面分别按GB569和GB2501。4.4
闸阀的壁厚按ZB/TU52001。
标准号
GB9439-88
GB4429—84

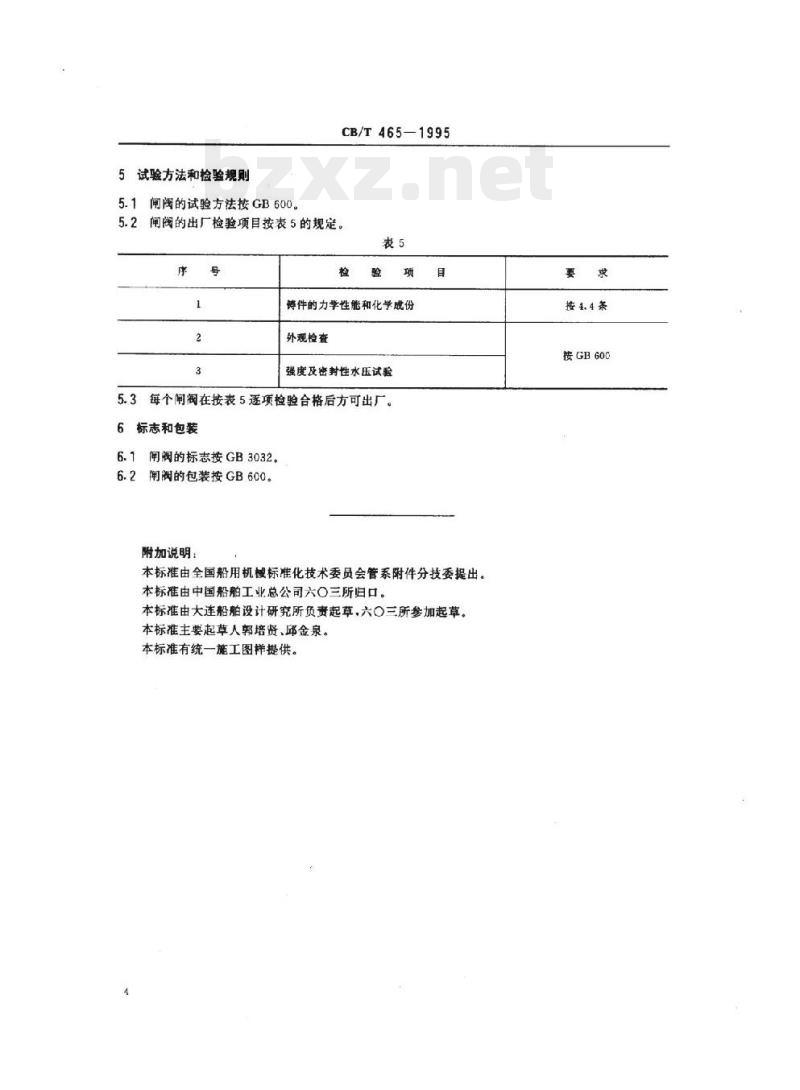

5试验方法和检验规则
5.1闸阅的试验方法按GB600。
CB/T465—1995
5.2闸阀的出厂检验项目按表5的规定。表5
铸件的力学性能和化学成份
外观检查
强度及密封性水压试验
每个闸阀在按表5逐项检验合格后方可出厂。5.3
标志和包装
闸阀的标志按GB3032，
闸阀的包装按GB600。
附加说明：
本标准由全国船用机械标准化技术委员会管系附件分技委提出。本标准由中国船舶工业总公司六O三所归口。本标准由大连船舶设计研究所负责起草，六○三所参加起草。本标准主要起草人郭培贤、邱金泉。本标准有统一施工图样提供。
按4.4条
按GB600
