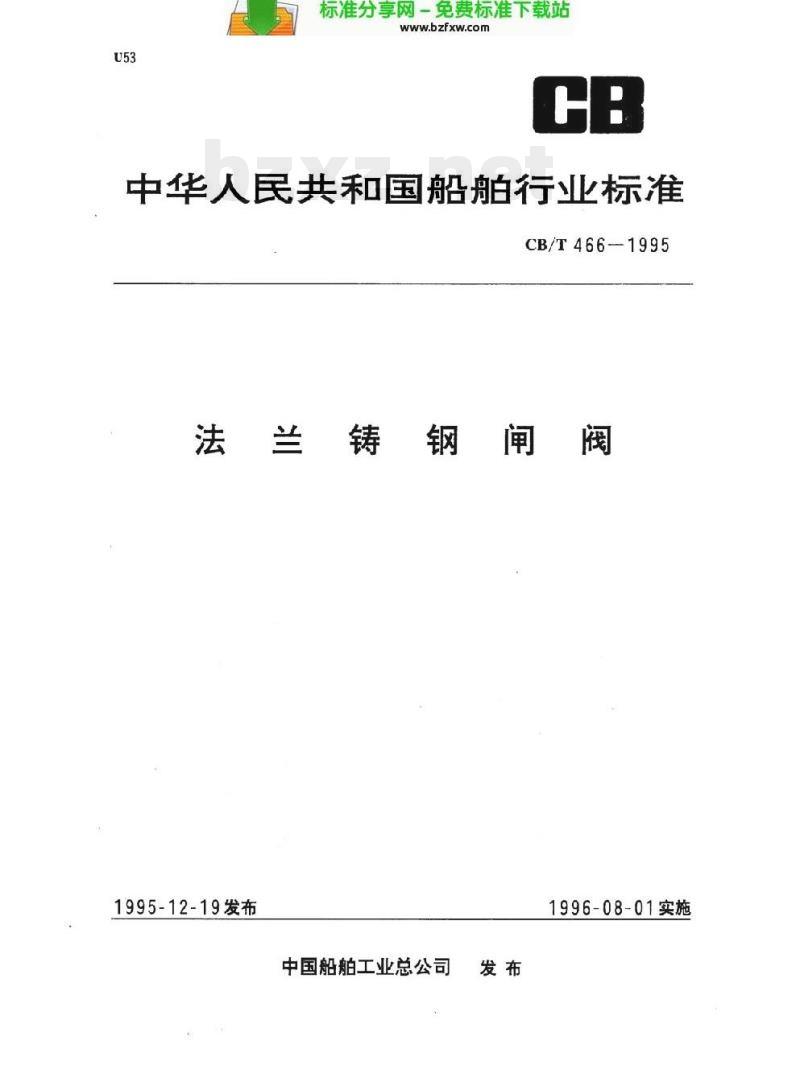

中华人民共和国船舶行业标准
CB/T466-1995
法兰铸钢闸阀
1995-12-19发布
中国船舶工业总公司
1996-08-01实施
中华人民共和国船舶行业标准
铸钢闸

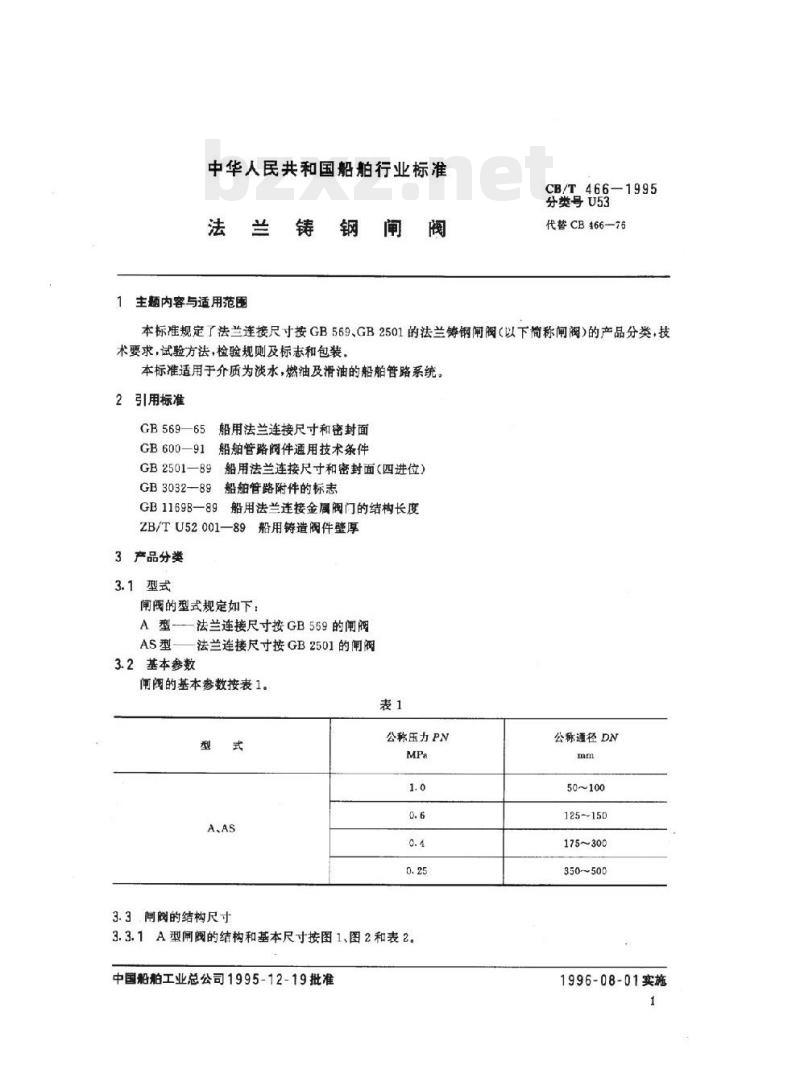

主题内容与适用范围
CB/T466-1995
分类号U53
代替CB466-76
本标准规定了法兰连接尺寸按GB569、GB2501的法兰铸钢闸阀（以下简称闸阀》的产品分类，技术要求，试验方法，检验规则及标志和包装本标准适用于介质为淡水，燃油及滑油的船舶管路系统。2引用标准
GB569—65船用法兰连接尺寸和密封面GB600—91船舶管路阅件通用技术条件GB2501一89船用法兰连接尺寸和密封面（四进位）GB3032-89船舶管路附件的标志
GB11698—89船用法兰连接金属阀门的结构长度ZB/TU52001—89船用铸造阀件壁厚3产品分类
3.1型式
闸阀的型式规定如下：
A型——法兰连接尺寸按GB559的闸阀AS型—法兰连接尺寸按GB2501的闸阀3.2基本参数
闻阀的基本参数按表1。
3.3，闸阅的结构尺寸
公称压力PN
3.3.1A型间阀的结构和基本尺寸按图1、图2和表2。中国船舶工业总公司1995-12-19批准公称通径DN
50~100
12515D
175~300
350~500
1996-08-01实施
CB/T466—1995

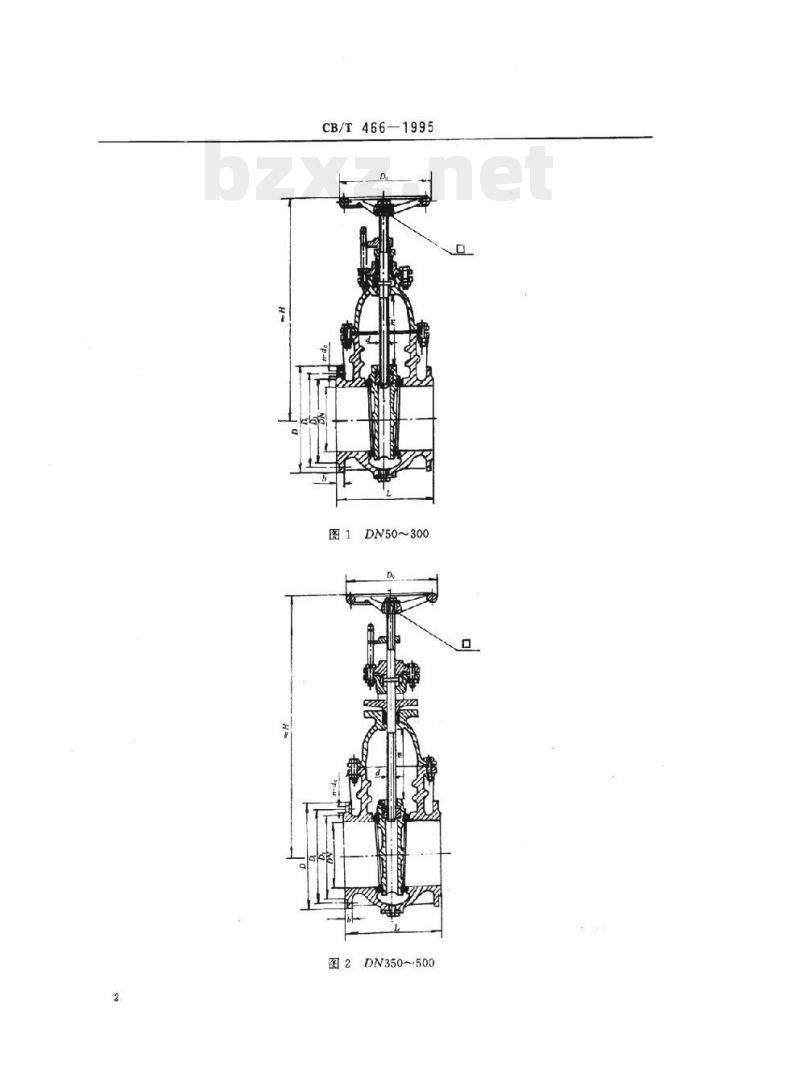

图1DN50~300
图2DN350~500

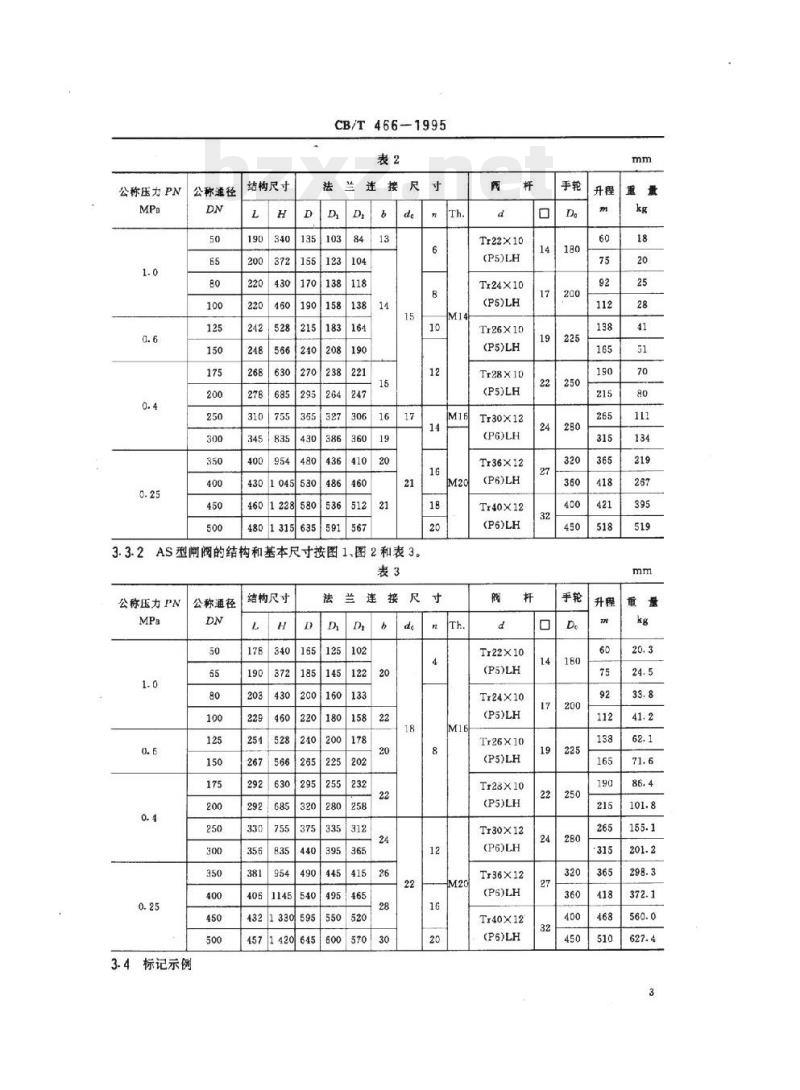

公称压力PN
公称通径
结构尺寸
345835
CB/T466-1995
170138
1045530
4601238
4801315635591
3.3.2AS型闸阀的结构和基本尺寸按图1、图2和表3。表3
公称压力PN
公称通径
3.4标记示例
结构尺寸
292685
4321330
4571420
Tr22×10
(P5)LH
Tr24×10
(P5)LH
Tr26×10
(P5)LH
Tr28X10
(P5)LH
Tr30×12
(PG)LH
Tr36×12
(P6)LH
Tr40X12
(P6)LH
Tr22×10
(P5)LH
Tr24X10
(P5)LH
Tr26×10
(P5)LH
Tr28×10
(P5)LH
Tr30×12
(P6)LH
Tr36×12
(P6)LH
Tr40X12
(P6)LH
CB/T466-1995
公称玉力为0.4MPa，公称通径为250mm，按GB569法兰连接尺寸和密封面的法兰铸纲闸阀：闸阀A4250CB/T466-1995
公称压力为0.4MPa，公称通径为250mm，按GB2501法兰连接尺寸和密封面（四进位）的法兰铸钢闸阀：
闸阀 AS4250CB/T466-1995

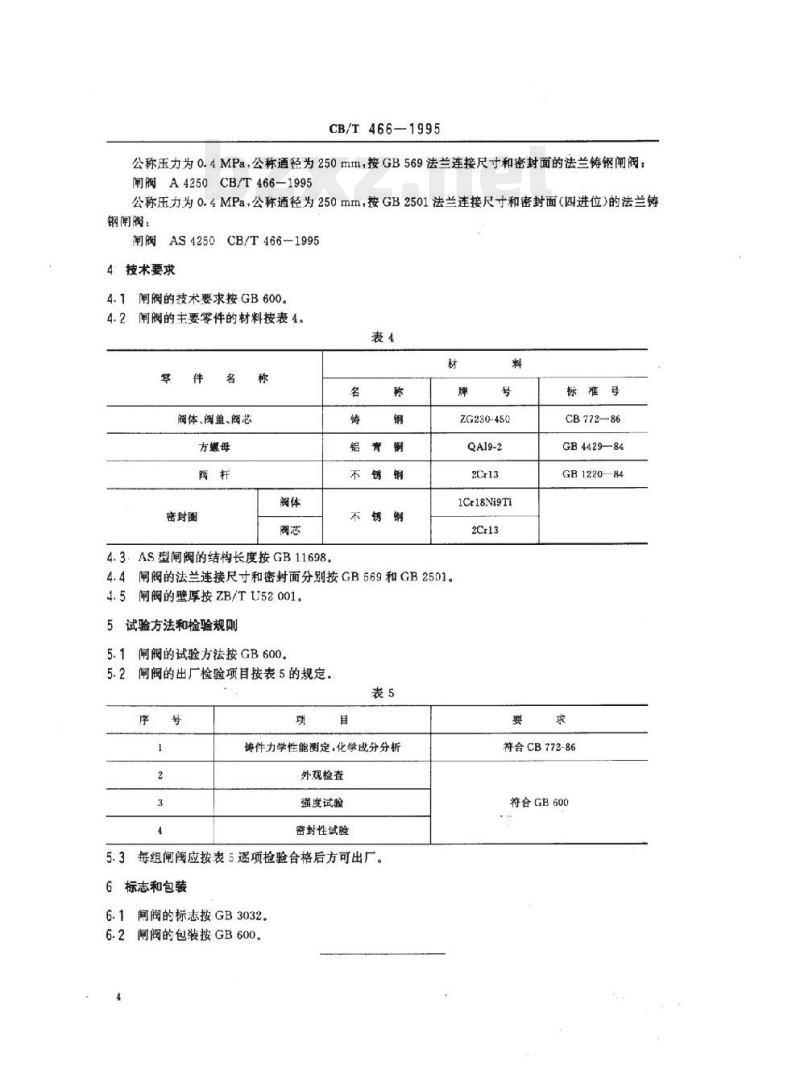

4技术要求
4.1闸阀的技术要求按GB600。
闸阀的主要零件的材料按表4。
阀体、阅盖、阀芯
密封图
4.3.AS型闸阀的结构长度按GB11698.名
铝青铜Www.bzxZ.net
不锈钢
不锈钢
ZG230-450
QA19-2
1Cr18Ni9Ti
4.4闸阀的法兰连接尺寸和密封面分别按GB569和GB2501。4.5闸阀的壁厚按ZB/TU52001。
5试验方法和检验规则
5.1闸阀的试验方法按GB600
5.2闸阀的出厂检验项目按表5的规定。表5
铸件力学性能测定，化学成分分析外观检查
强度试验
密封性试险
5.3每组闸阅应按表5逐项检验合格后方可出厂。6标志和包装
6.1闸阀的标志按GB3032。
6.2闸阀的包装按GB600。
标唯号
CB772—86
GB442984
GB122084
符合CB772-86
符合GB600
附加说明：
CB/T466—1995
本标准由全国船用机械标准化技术委员会管系附件分技术委员会提出。本标准由中国船舶工业总公司603所归口。本标准由大连船用阀门厂负责起草，大连造船厂、603所参加。本标准主要起草人单广文、郑本成、吴绍曾。本标准有统一施工图提供。
