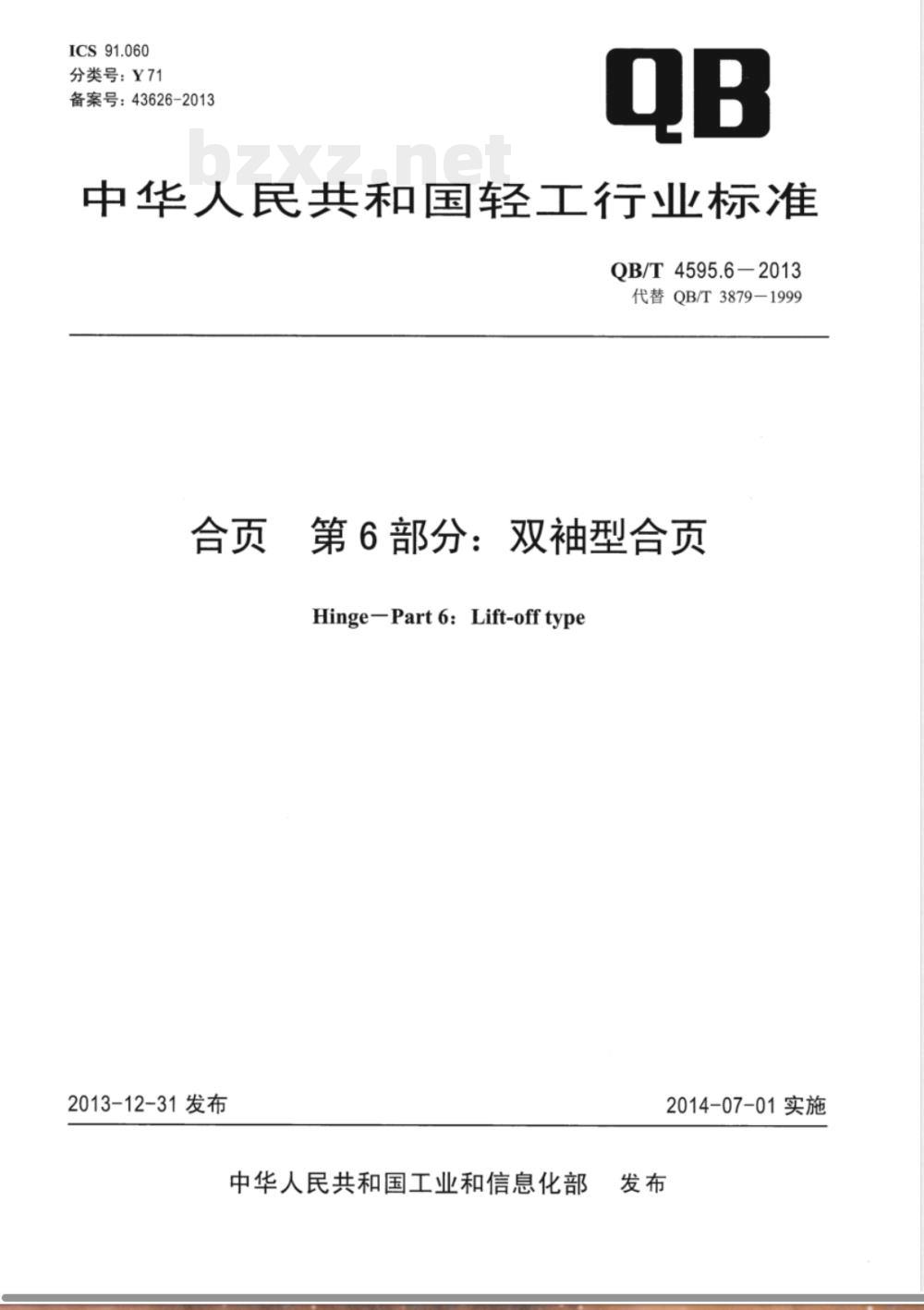

【其他行业标准】 合页 第6部分：双袖型合页

ICS91.060
分类号：Y71
备案号：43626-2013
中华人民共和国轻工行业标准
QB/T4595.6-2013
代替QB/T3879-1999
合页第6部分：双袖型合页　
Hinge-Part 6: Lift-off type
2013-12-31发布
中华人民共和国工业和信息化部2014-07-01实施

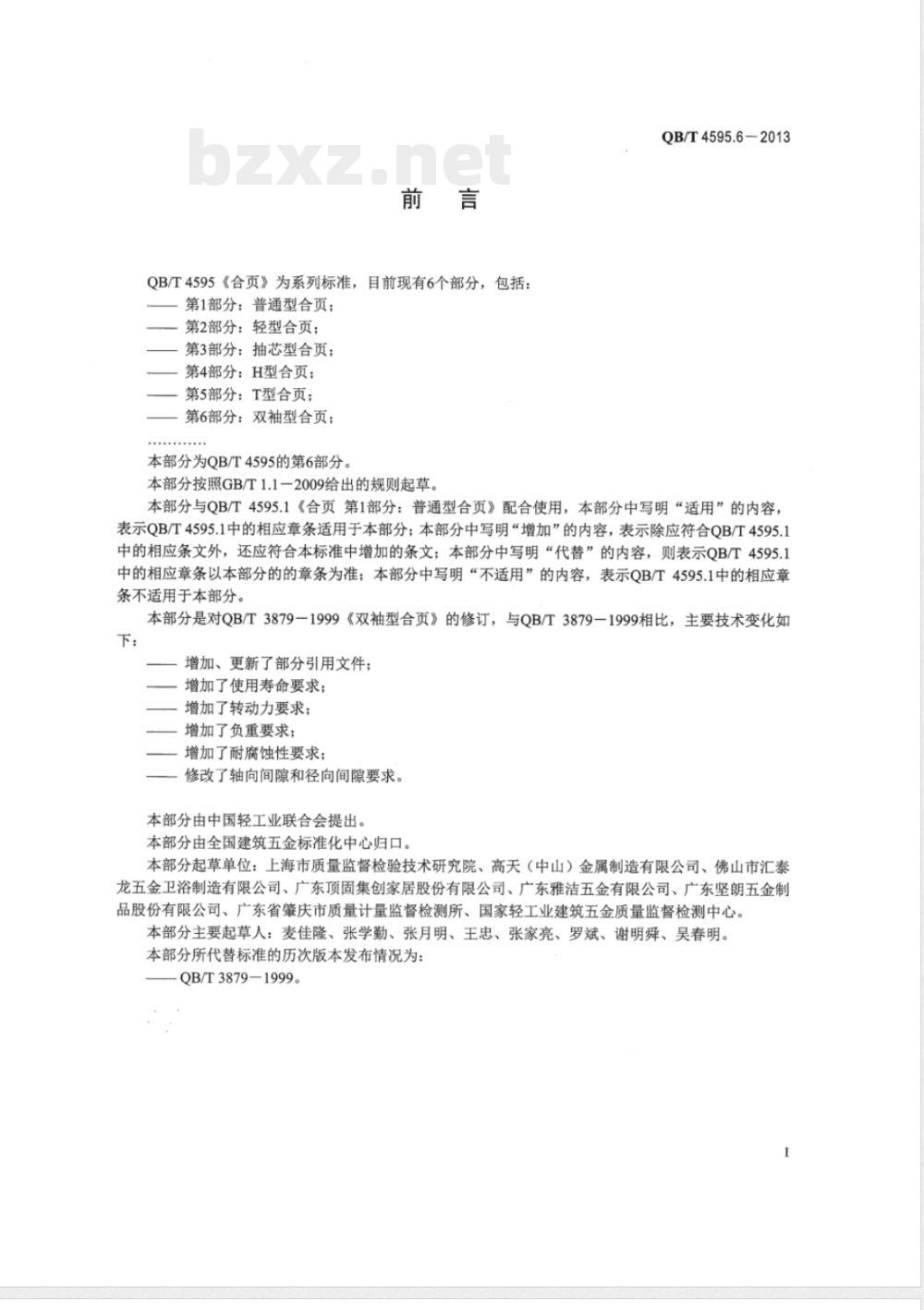

QB/T4595《合页》为系列标准，目前现有6个部分，包括：第1部分：普通型合页；
第2部分：轻型合页；
第3部分：抽芯型合页；
第4部分：H型合页；
第5部分：T型合页；
第6部分：双袖型合页；
本部分为QB/T4595的第6部分。
本部分按照GB/T1.1一2009给出的规则起草。QB/T4595.6-2013
本部分与QB/T4595.1《合页第1部分：普通型合页》配合使用，本部分中写明“适用”的内容，表示QB/T4595.1中的相应章条适用于本部分；本部分中写明“增加”的内容，表示除应符合QB/T4595.1中的相应条文外，还应符合本标准中增加的条文；本部分中写明“代替”的内容，则表示QB/T4595.1中的相应章条以本部分的的章条为准；本部分中写明“不适用”的内容，表示QB/T4595.1中的相应章条不适用于本部分。
本部分是对QB/T3879一1999《双袖型合页》的修订，与QB/T3879一1999相比，主要技术变化如下：www.bzxz.net
增加、更新了部分引用文件；
增加了使用寿命要求；
增加了转动力要求；
增加了负重要求；
增加了耐腐蚀性要求；
修改了轴向间隙和径向间隙要求。本部分由中国轻工业联合会提出。本部分由全国建筑五金标准化中心归口。本部分起草单位：上海市质量监督检验技术研究院、高天（中山）金属制造有限公司、佛山市汇泰龙五金卫浴制造有限公司、广东顶固集创家居股份有限公司、广东雅洁五金有限公司、广东坚朗五金制品股份有限公司、广东省肇庆市质量计量监督检测所、国家轻工业建筑五金质量监督检测中心。本部分主要起草人：麦佳隆、张学勤、张月明、王忠、张家亮、罗斌、谢明舜、吴春明。本部分所代替标准的历次版本发布情况为：QB/T3879-1999。

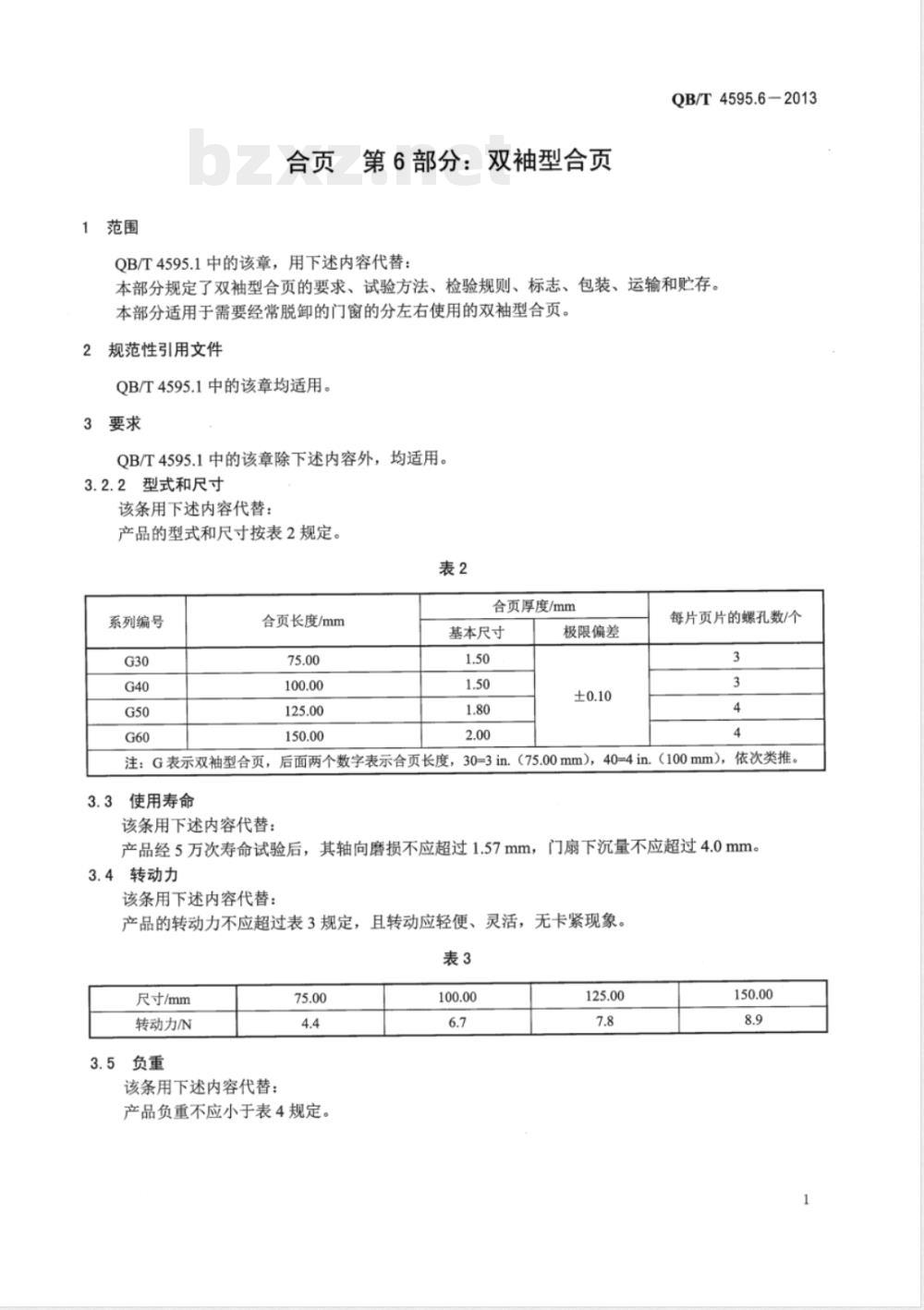

1范围
第6部分：双袖型合页
QB/T4595.6-2013
QB/T4595.1中的该章，用下述内容代替：本部分规定了双袖型合页的要求、试验方法、检验规则、标志、包装、运输和贮存。本部分适用于需要经常脱卸的门窗的分左右使用的双袖型合页。2
规范性引用文件
QB/T4595.1中的该章均适用。
3要求
QB/T4595.1中的该章除下述内容外，均适用。3.2.2型式和尺寸
该条用下述内容代替：
产品的型式和尺寸按表2规定。
系列编号
合页长度/mm
合页厚度/mm
基本尺寸
极限偏差
每片页片的螺孔数/个
（75.00mm），40=4in.（100mm），依次类推。注：G表示双袖型合页，后面两个数字表示合页长度，30=3in.使用寿命
该条用下述内容代替：
产品经5万次寿命试验后，其轴向磨损不应超过1.57mm，门扇下沉量不应超过4.0mm。3.4转动力
该条用下述内容代替：
产品的转动力不应超过表3规定，且转动应轻便、灵活，无卡紧现象。表3
尺寸/mm
转动力/N
3.5负重
该条用下述内容代替：
产品负重不应小于表4规定。
QB/T4595.6-2013
试验方法
QB/T4595.1中的该章，除下述内容外均适用。4.5寿命
该条用下述内容代替：
寿命试验以（12±3）次/min的频率进行。门扇按表5配置。
合页长度/mm（im
75.00（3）
1D0.00（4)）
125.00（5）
150.00（6）
检验规则
QB/T4595.1中的该章均适
6标志、包装、运输、
QB/T4595.1中的该章均适用
适用门
质量/kg
适用门质量/kg
扇宽度m
附录A
（资料性附录
产品的型式和尺寸
QB/T4595.1中的该附录用不述内容代替：A.1每页片的螺孔数为3个参加表A.1表A1
QB/T4595.6-2013
单位为毫米
QB/T4595.62013
每页片的螺孔数为4个，参加表A.2。L
单位为毫米
QB/T4595.1中的该附录均适用。附录B
（资料性附录）
产品分类和标记
QB/T4595.6-2013
4595.6-2013
中华人民共和
轻工行业标准
第6部分：双袖型合页
QB/T4595.6-2013
