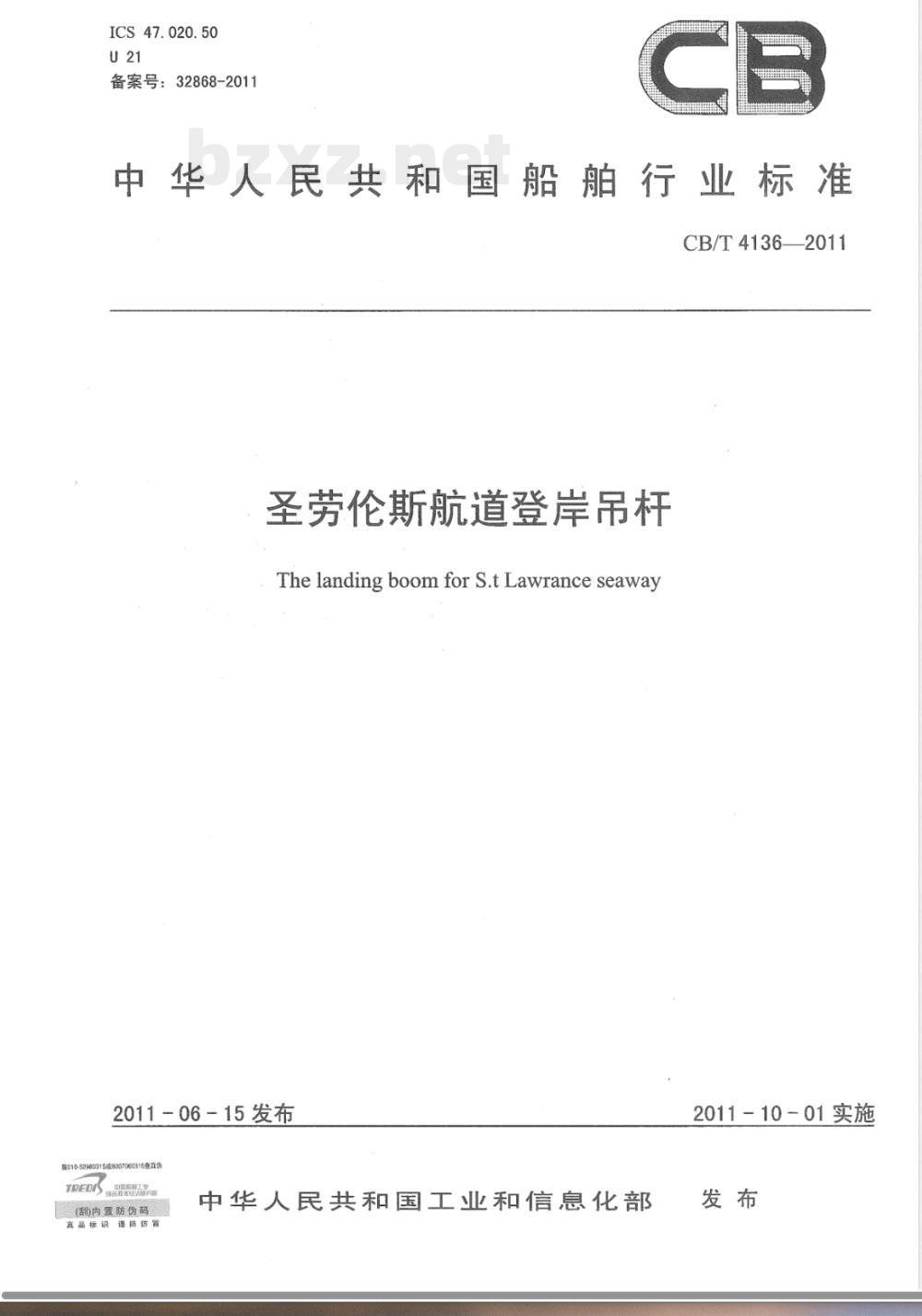

圣劳伦斯航道登岸吊杆
Thelanding boom forS.t Lawrance seaway2011-06-15发布
图后塑工免费标准下载网bzxz
（刮内置防伪码
真品标识谨防伤
中华人民共和国工业和信息化部2011-10-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准与GB/T11578一1989相比，主要有下列变化：a）引用文件采用最新版本；
b）重新编排了标准正文章节，补充了检验规则章节。本标准由中国船舶工业集团公司提出。本标准由中国船舶工业综合技术经济研究院归口。本标准起草单位：中国船舶工业集团公司第七○八研究所。本标准主要起草人：陈实甫、张伟东。本标准1989年10月首次发布为国家标准GB/T11578—1989。CB/T4136—2011
1范围
圣劳伦斯航道登岸吊杆
CB/T4136—2011
本标准规定了圣劳伦斯航道登岸吊杆简称登吊杆）的型式、基本尺寸、要求、试验方法、检验规则和标志。
本标准适用于在圣劳伦斯航道就行的船长大于50m的登岸吊杯设计、制造和验收。2规范性引用文件
下列文件对于
凡是不注日期的引
GB/T699
GB/T700-
GB/T8162
GB8918
CB/T144
CB/T4137
3分类
文件够应用是必不可
其最新版本
质碳素结构钢
型式与基本尺
登岸吊杆的型式
炭素结构钢
结构用无缝钢管
重要用途钢丝绳
少的。凡
日期的引用文件，仅注
包括所有的修改单）
船用脱钩索具螺旋扣
船用纤维索滑车

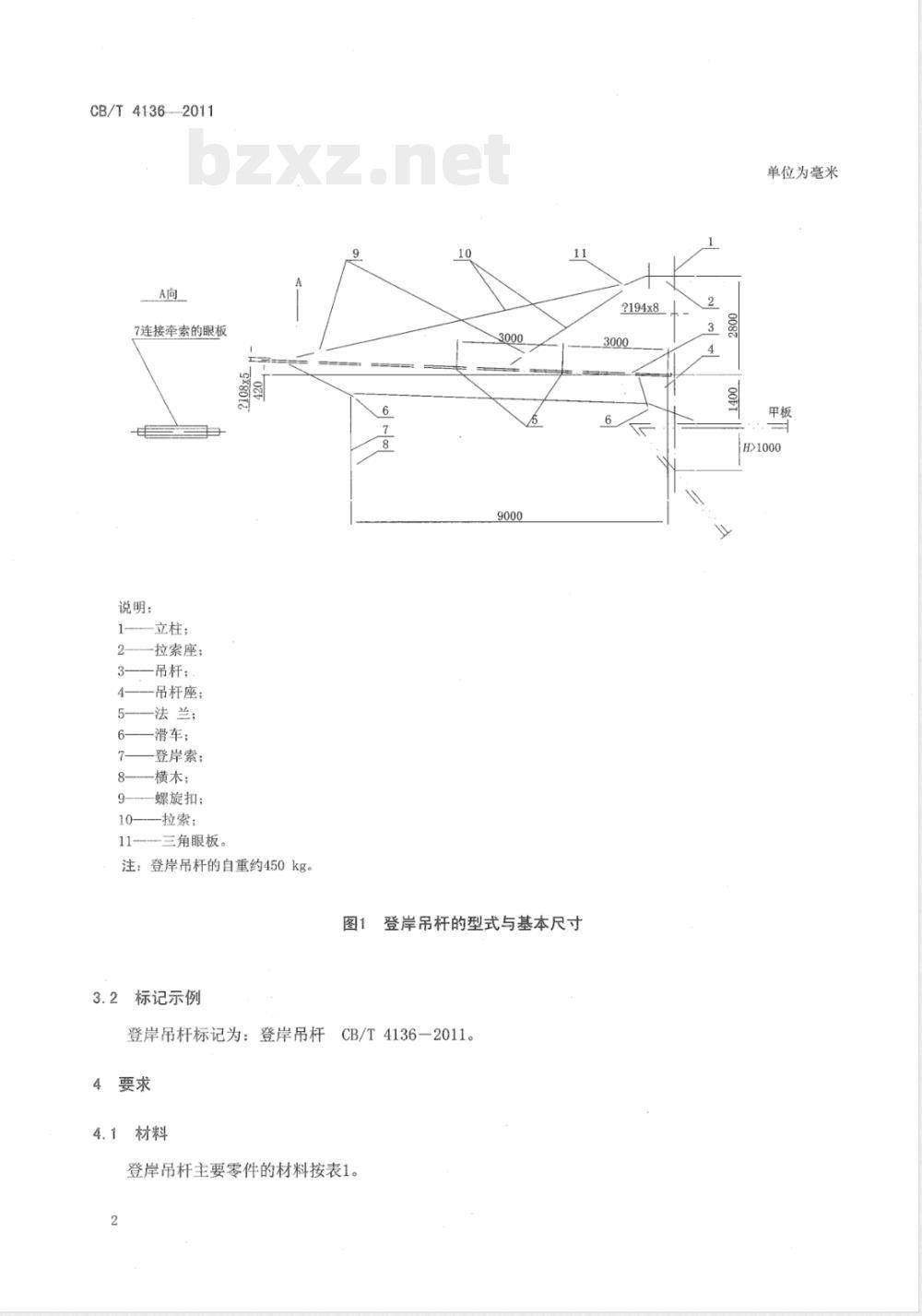

本肩寸见图！
第2部分：铁壳滑车
于本文件。
的版本适用于本文件。
CB/T41362011
7连接牵索的眼板
说明：
立柱；
-拉索座；
吊杆；
吊杆座；
法兰；
滑车；
登岸索；
横木；
螺旋扣；
一拉索；
三角眼板。
注：登岸吊杆的自重约450kg。
2标记示例
登岸吊杆的型式与基本尺寸
登岸吊杆标记为：登岸吊杆CB/T4136一2011。4要求
4.1材料
登岸吊杆主要零件的材料按表1。2
2194x8
单位为毫米
H>1000
零件名称
拉索座
吊杆座
登岸索
螺旋扣
三角眼板
4.2外观

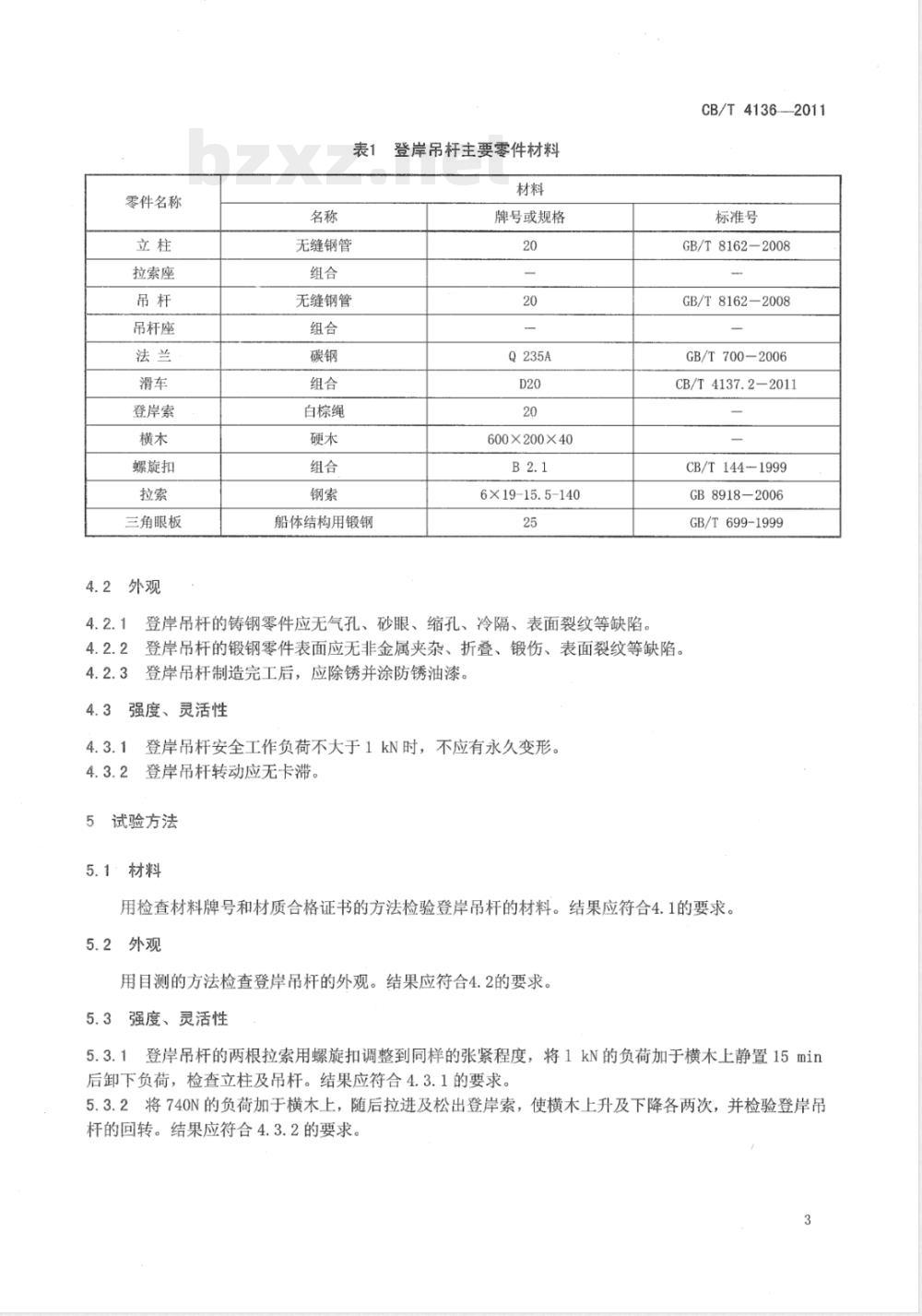

表1登岸吊杆主要零件材料
牌号或规格
无缝钢管
无缝钢管
白棕绳
船体结构用锻钢
600×200×40
6×19-15.5-140
登岸吊杆的铸钢零件应无气孔、砂眼、缩孔、冷隔、表面裂纹等缺陷。CB/T41362011
标准号
GB/T 8162-2008
GB/T 8162-2008
GB/T700-2006
CB/T4137.2-2011
CB/T144-1999
GB 8918-2006
GB/T699-1999
登岸吊杆的锻钢零件表面应无非金属夹杂、折叠、锻伤、表面裂纹等缺陷。4.2.2
登岸吊杆制造完工后，应除锈并涂防锈油漆。4.3强度、灵活性
登岸吊杆安全工作负荷不大于1kN时，不应有永久变形。登岸吊杆转动应无卡滞。
试验方法
5.1·材料
用检查材料牌号和材质合格证书的方法检验登岸吊杆的材料。结果应符合4.1的要求。5.2外观
用目测的方法检查登岸吊杆的外观。结果应符合4.2的要求。5.3强度、灵活性
5.3.1登岸吊杆的两根拉索用螺旋扣调整到同样的张紧程度，将1kN的负荷加于横木上静置15min后卸下负荷，检查立柱及吊杆。结果应符合4.3.1的要求。5.3.2将740N的负荷加于横木上，随后拉进及松出登岸索，使横木上升及下降各两次，并检验登岸吊杆的回转。结果应符合4.3.2的要求。CB/T4136—-2011
检验规则
6.1检验分类
登岸吊杆的检验分为型式检验和出厂检验。6.2型式检验
检验时机
应进行型式检验
登岸吊杆有下列情形之
首次生产或转厂虚产
结构、材料或一艺有重大改变足以影响产品性能；出厂检验结象与型式检验有较大差异检验部门
检验项目和顺序
登岸吊杆的
验项目和顺序见表2。
只外观
注：?必检项目；
登岸吊杆的检验项目和顺序
型式检验
出厂检验
O订购方与承制方协商检验项目。检验样品数量
登岸吊杆的型式检验样品数为一个。6.2.4判定规则
要求章参号
试验方法章条号
登岸吊杆的所有检验项目均符合要求，则判定登岸吊杆的型式检验合格。若有不符合要求的项目，允许重新取样复验。若复验合格，仍判该登岸吊杆型式检验合格。若复验仍不符合要求，则判该登岸吊杆型式检验不合格。
6.3出厂检验
检验项目和顺序
登岸吊杆的出厂检验项目和顺序见表2。6.3.2
检验样品数量
登岸吊杆出厂检验应逐个产品进行。4
6.3.3判定规则
CB/T4136—2011
登岸吊杆的所有检验项目均符合要求，则判定登岸吊杆出厂检验合格。若有不符合要求的项目，允许返修后复验。若复验合格，仍判该登岸吊杆出厂检验合格。若复验仍不符合要求，则判该登岸吊杆出厂检验不合格。
在登岸吊杆根部应标明下列标志：S.W.L75kg;
检验合格印章；
制造厂商标；
制造年月；
标准号。
