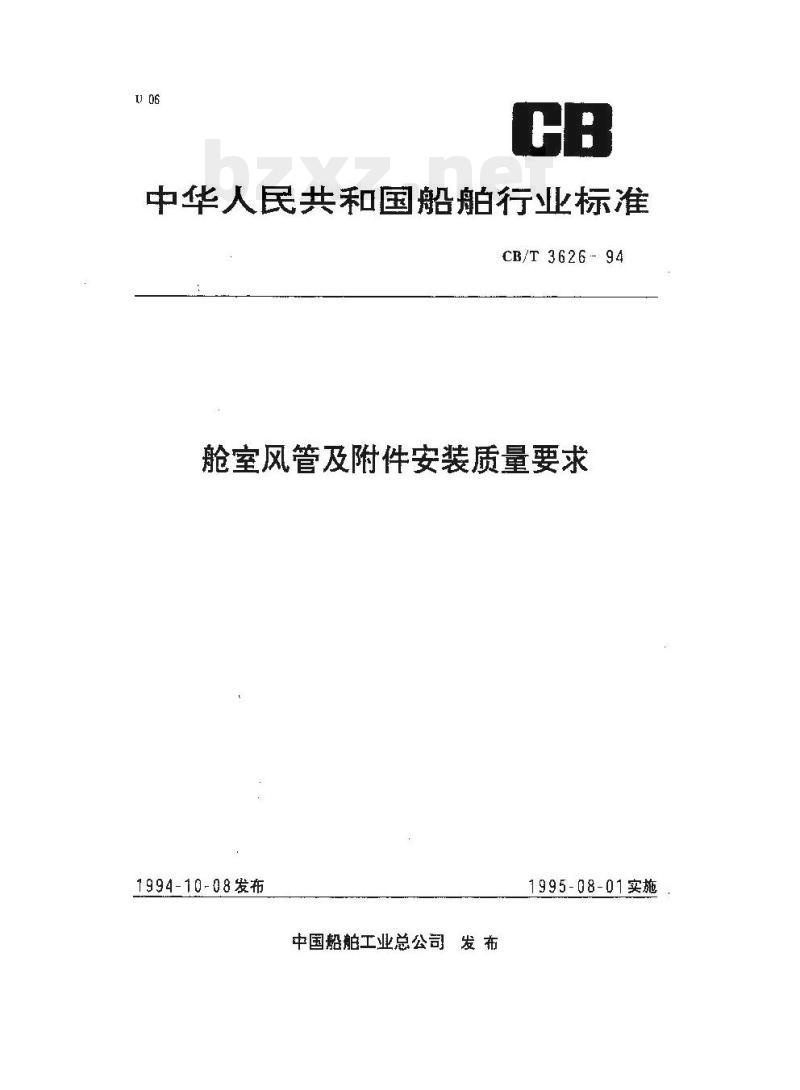

中华人民共和国船舶行业标准
CB/T 3626 -94
舱室风管及附件安装质量要求
1994-10-08发布
中国船舶工业总公司发布
1995-08-01实施

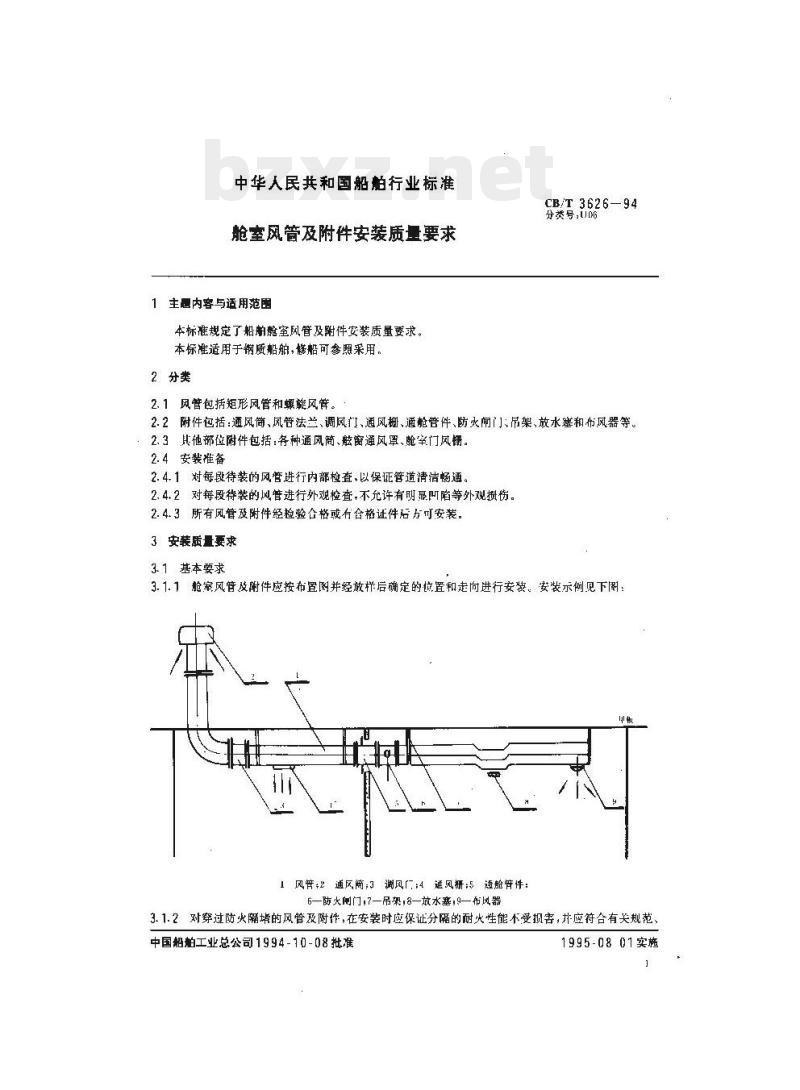

中华人民共和国船舶行业标准
舱室风管及附件安装质量要求
1主题内容与适用范围
本标准规定了船射舱室风管及附件安装质量要求。本标准适用于钢质船舶,修船可参照采用。2分类
2. 1 风管包括矩形风管和螺旋风管。CB/T 3626—94
分类号,U0G
2.2附件包括：通风简、风管法兰、调风门、通风栅、通舱管件、防火闸门、吊架、放水塞租布风器等。2.3其他部位附件包括：各种通风简、眩窗通风罩、舱率门风栅。2.4安装准备
2. 4. 1 对每待装的风管进行内部检查,以保证管道清洁畅通。2.4.2对每段待装的风管进行外观检查,不允许有明显叫陷等外观损伤。2. 4. 3所有风管及附件经检验合格或有合格证件后方可安装。3安装质量要求
3.1基本要求
3. 1. 1 舱室风管及附件应按布置图并经放样后确定的位置和走向进行安装。 安装示例见下图:1风管2通商;3调风门4进风拼：5通舱件：6—防火门,7—吊架，8—放水塞9—布风器3.1.2对穿过防火隔堵的风管及附件，在安装时应保证分隔的耐火性能不受损害，并应符合有关规范、中国船舶工业总公司1994-10-08批准1995-0801实施
公约的规定。

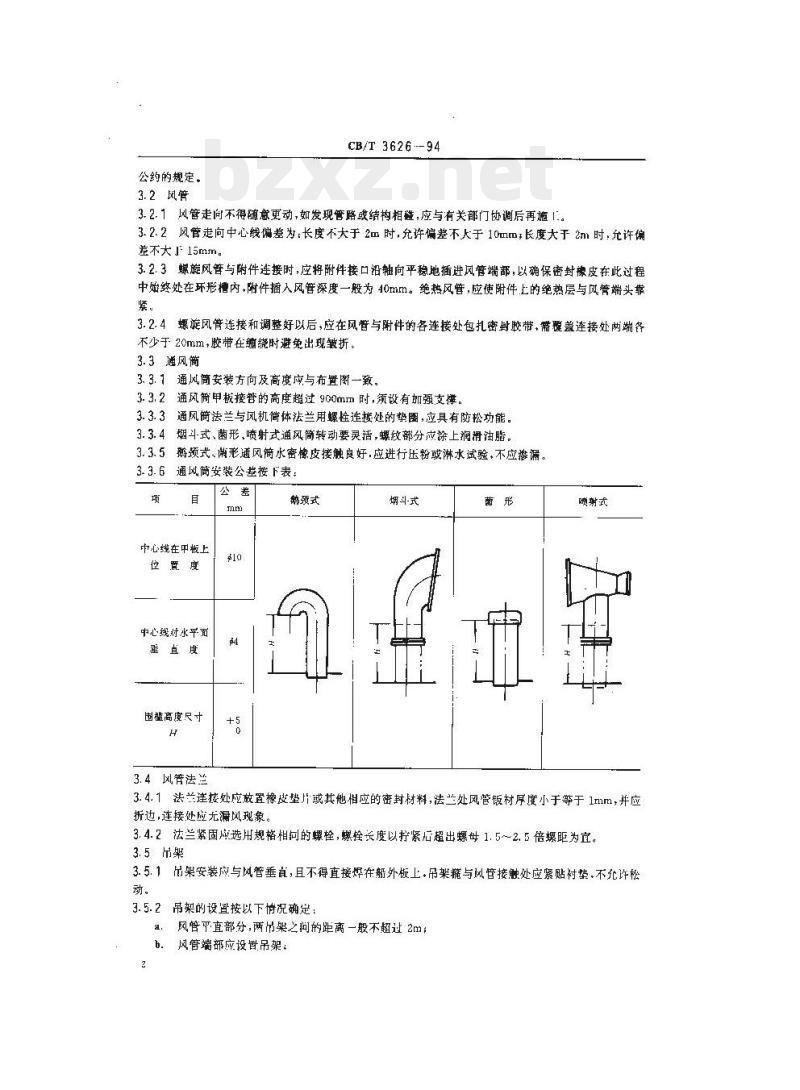

3.2风管
CB/T3626--94
3.2.1风管走向不得随意更动，如发现管路或结构相磁，应与有关部门协调后再施1.。3.2.2风管走向中心线偏差为，长度不大于2m时，充许偏差不大于10mm长度大于2m时，允许偏差不大」15mm。
3.2.3螺旋风管与附件连接时，应将附件接口沿轴向平稳地插进风管端部，以确保密封橡皮在此过程中始终处在环形槽内，附件插入风管深度一般为40mm。绝热风管，应使附件上的绝热层与风管端头靠紧
3.2.4螺旋风管连接和调整好以后，应在风督与附件的各连接处包扎密封胶带，需覆盖连接处两端各不少于20mm，胶带在缠绕时避免出现皱折。3.3通风简
3. 3. 1通风简安装方向及高度应与布置图一致。3.3.2通风简甲板接管的高度超过900mm时，须设有加强支撑。3.3.3通风简法兰与风机简体法兰用螺栓连接处的挚图，应具有防松功能。3.3.4烟斗式、菌形、喷射式通风简转动要灵活，螺纹部分应涂上润滑油脂。3.3.5鹅颂式、渊形通风简水密橡皮接触良好.应进行压粉或淋水试验，不应渗漏。3.3.6通风简安装公差按F表：
中心线在中板上
位置度
中心线对水平面
垂直度
围槛高度尺寸
鹅预式
唢射式
3.4风管法兰
3.4.1法兰连接处应放置橡皮垫片或其他相应的密封材料，法兰处风管钣材斥度小于等于1mm，并应折边，连接处应无漏风现象。
3.4.2法兰紧固应选用规格相的螺栓，螺栓长度以柠紧后超出螺母1.5～2.5倍螺距为宜。3.5吊架
3.5.1吊架安装应与风管垂直，且不得直接焊在船外板上.吊架箍与风管接触处应紧贴衬挚.不允许松动。
3.5.2吊架的设置按以下情况确定：风管平直部分，两吊架之问的距离一般不超过2m；H
b.风管端部应设臀吊架：
CB/T 3626—94

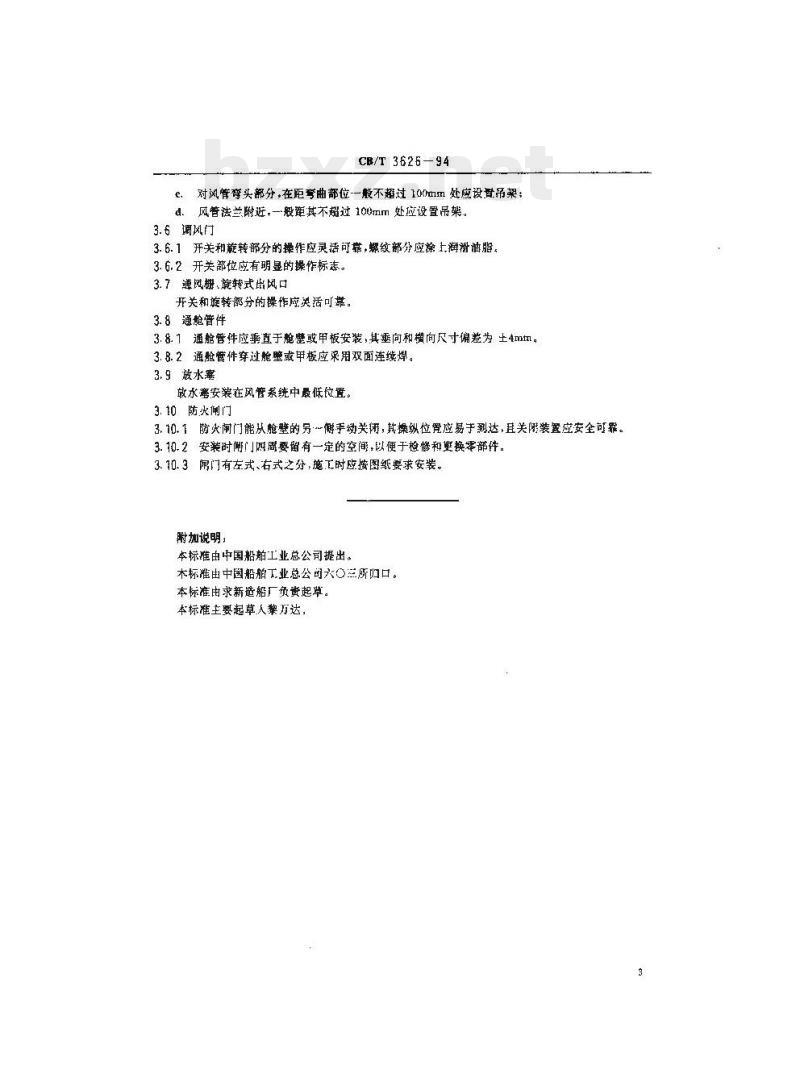

c、对风管弯头部分，在距弯曲部位一般不超过100m处应设查吊架；d。风普法兰附近，一般其不超过100mm处应设置吊架。3. 6调风门
3.6.1开关和旋转部分的操作应灵活可靠，螺纹部分应涤上润滑油脂。3. 6.2开关部位应有明显的操作标志。3. 7通风、旋转式跆风口此内容来自标准下载网
开关翻旅转部分的操作应灵活可靠，3.8通懿管件
3. 8.1通舱管件应垂直于舱整或甲板安装,其垂向和横向尺寸偏差为 土4mm.3.8.2通舱管件穿过舱壁或甲板应采用双面连续焊。3.9嫩水
放水塞安装在风管系统中最低位置。3.10防火偷门
防火闻门能从舱壁的另手动关闭，其操纵位骨应易于到达，且关闭装登应安全可罪。3. 10. 1
安装时阐门阀周要留有一定的空间，以便于检修和换零部件。3.10.2
闻门有左式、右式之分，施工时应按图纸要求安装。3. 10. 3
附加说明，
本标准由中国船舶工业总公司提出。木标准由中国船舶工业总公司六〇三所归口。本标准由求新造船厂负资起章。本标准主要起草人黎万达，
