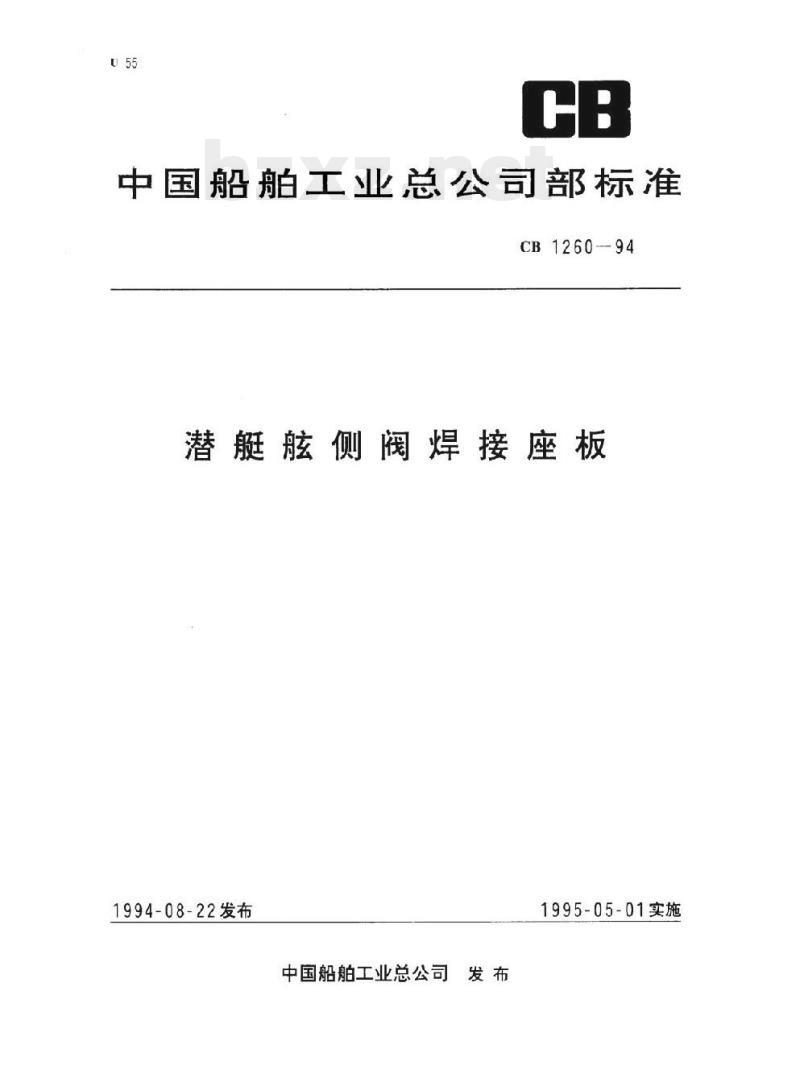

中国船舶工业总公司部标准
CB1260-94
潜艇侧阀焊接座板
1994-08-22发布
中国船舶工业总公司发布
1995-05-01实施

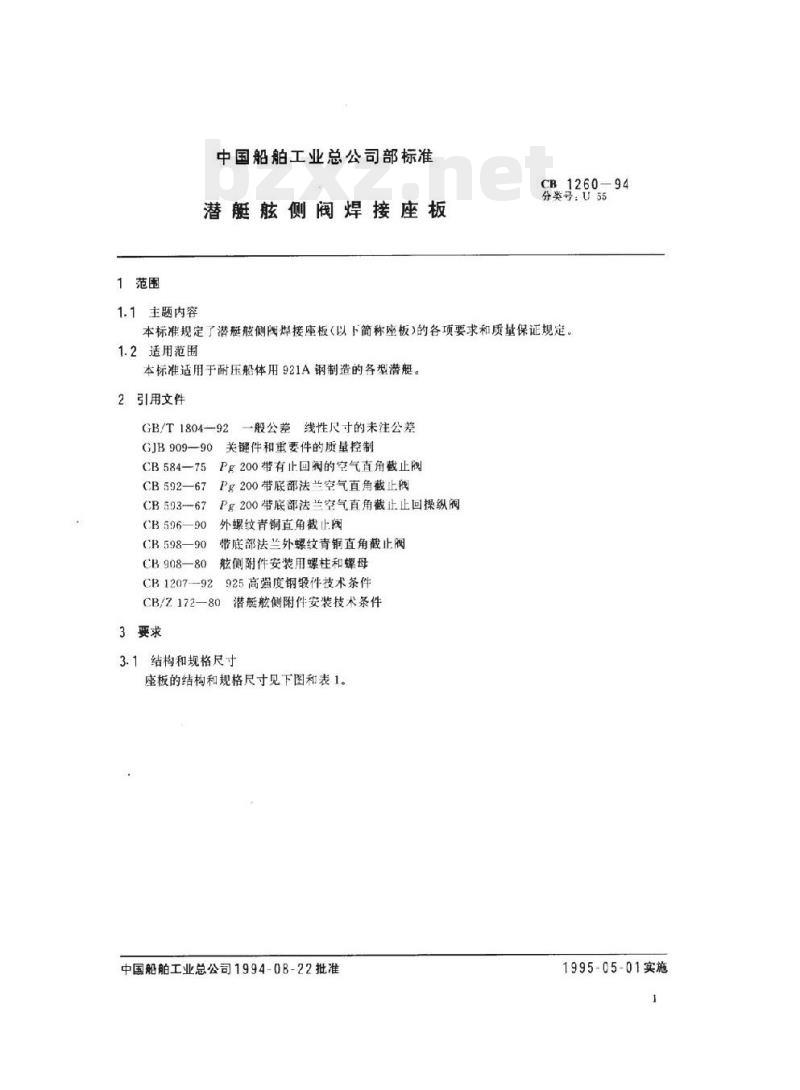

1.1主题内容
中国船舶工业总公司部标准
潜艇航侧阀焊接座板
CB1260-94
分类号：U55
本标准规定了潜艇侧阅焊接座板（以下简称座板）的各项要求和质量保证规定。1.2适用范围
本标准适用于耐压船体用921A钢制造的各型潜艇。引用文件
一般公差线性尺寸的未注公差
GB/T1804—92
关键件和重要件的质量控制
GJB909-90
CB584—75
CB592—67
CB593-67
CB596-90
CB 598-—90
CB908-80
Pg200带有止回阀的空气直角截止阀Pg200带底部法兰空气直角截止阀Pg200带底部法兰空气直角截止止回操纵阀外螺纹青铜直角截止阀
带底部法兰外螺纹青铜直角截止阀炫侧附件安装用螺柱和螺母
CB 1207--92
925高强度钢锻件技术条件
CB/Z172-80潜航侧附件安装技术条件3要求wwW.bzxz.Net
3.1结构和规格尺寸

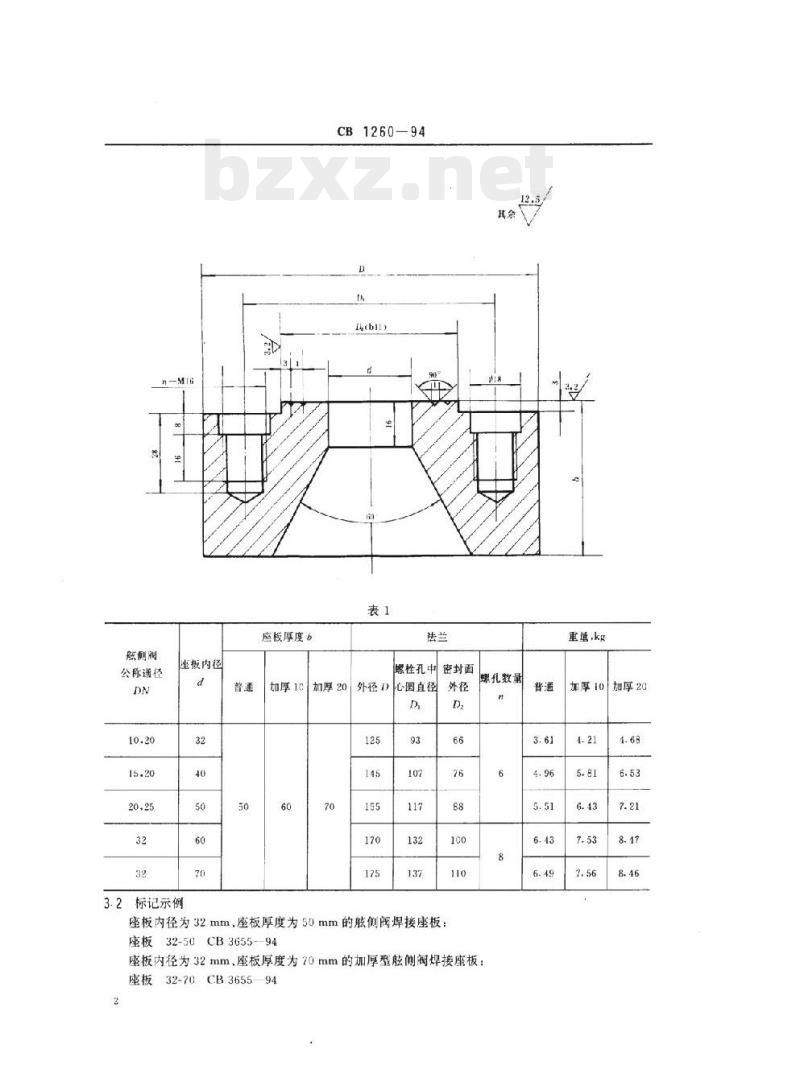

座板的结构和规格尺寸见下图和表1。中国船舶工业总公司1994-08-22批准1995-05-01实施
公称通径
座板内径
3.2标记示例
座板厚度6
CB1260-—94
螺栓孔中密封面
加厚10加厚20外径
心圆直径
座板内径为32mm，座板厚度为50mm的弦侧阀焊接座板：座板32-50CB3655-94
螺孔数量
座板内径为32mm，座板厚度为70mm的加厚型侧阀焊接座板：座板32-70CB365594
重量,kg
加厚10加厚20

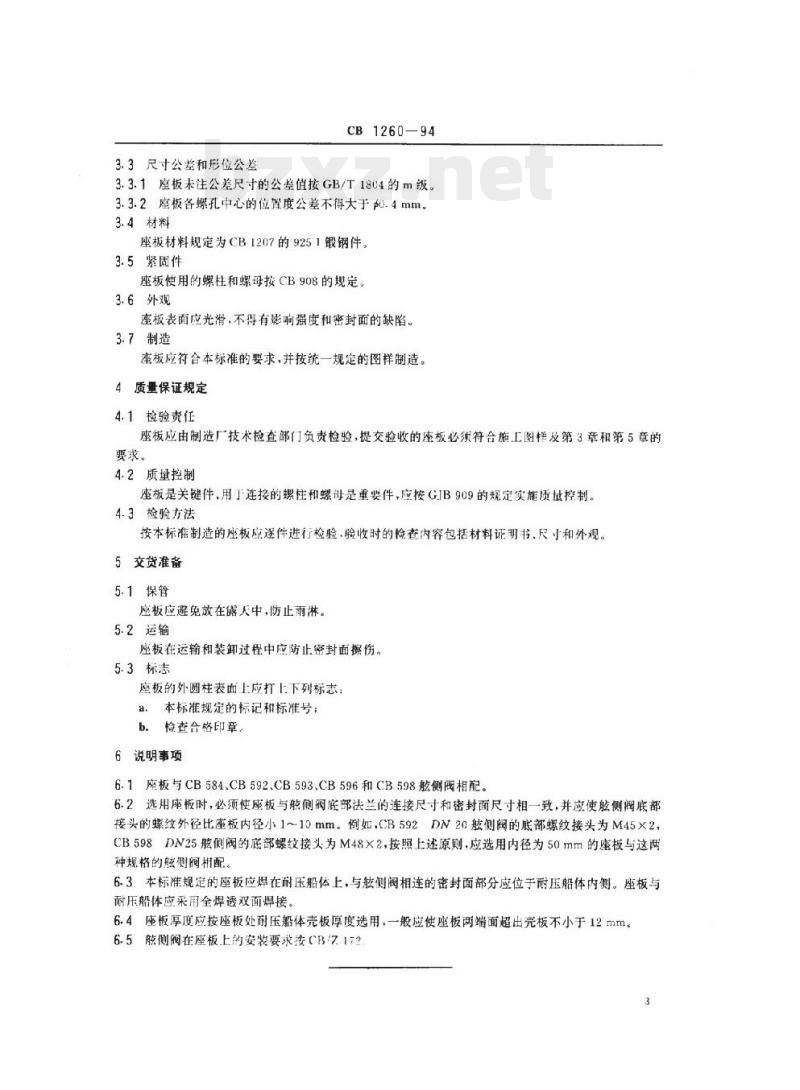

3.3尺寸公差和形位公差
CB1260—94
3.3.1座板未注公差尺寸的公差值按GB/T1804的m级。3.3.2度板各螺孔中心的位置度公差不得大于0.4mm。3.4材料
座板材料规定为CB1207的9251锻钢件。3.5紧固件
座板使用的螺柱和螺母按CB908的规定。3.6外观
座板表面应光滑，不得有影响强度和密封面的缺陷。3.7制造
座板应符合本标准的要求，并按统一规定的图样制造。4质量保证规定
4.1检验责任
座板应由制造厂技术检查部门负责检验，提交验收的座板必须符合施工图样及第3章和第5章的要求。
4.2质量控制
座板是关键件，用于连按的螺柱和螺母是重要件，应按GJB909的规定实施质量控制。4.3检验方法
按本标准制造的座板应逐件进行检验，验收时的检查内容包括材料证明书.尺寸和外观。5交货准备
5.1保管
座板应避免放在露中，防止雨淋。5.2运输
座板在运输和装卸过程中应防止密封面擦伤。5.3标志
座板的外圆柱表面上应打上下列标志：a：本标准规定的标记和标准号；b.检查合格印章。
6说明事项
6.1座板与CB584.CB592.CB593.CB596和CB598航侧阀相配。6.2选用座板时，必须使座板与触侧阀底部法兰的连接尺寸和密封面尺寸相一致，并应使侧阀底部接头的螺纹外径比座板内径小1～10mm。例如，CB592DN20航侧阀的底部螺纹接头为M45×2，CB598DN25侧阀的底部螺纹接头为M48×2，按照上述原则，应选用内径为50mm的座板与这两种规格的炫侧阀相配。
6.3本标准规定的座板应焊在耐压船体上，与航侧阀相连的密封面部分应位于耐压船体内侧。座板与耐压船体应采用全焊透双面焊接。6.4座板厚度应按座板处耐压船体壳板厚度选用一般应使座板两端面超出壳板不小于12mm6.5航侧阀在座板上的安装要求接（B7.1723

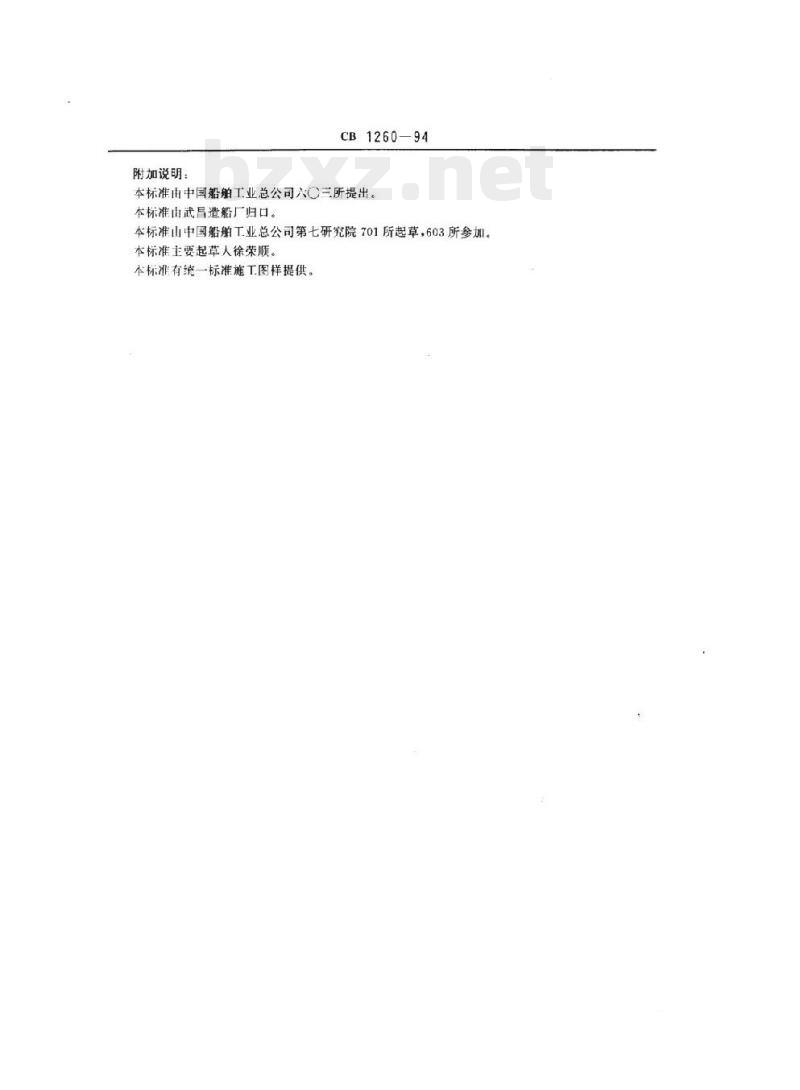

附加说明：
CB1260-94
本标准由中国船舶工业总公司六○三所提出。本标准由武昌造船厂归口。
本标准山中国船舶工业总公司第七研究院701所起草，603所参加。本标准主要起草人徐荣顺。
本标准有统一标准施工图样提供。
