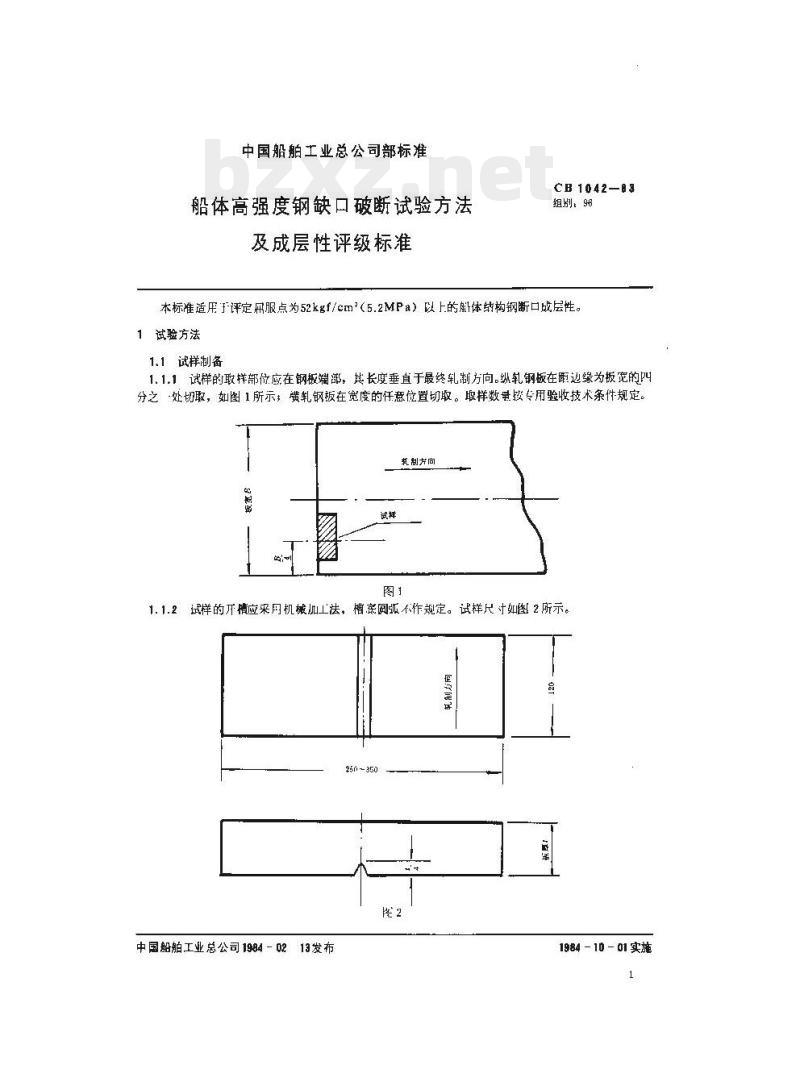

【CB船舶标准】 船体高强度钢缺口破断试验方法及成层性评级标准

中国船舶工业总公司部标准
船体高强度钢缺口破断试验方法及成层性评级标准
CB1042-—83
组别：96
本标准适用于评定用服点为52kgf/cm*（5.2MPa）以上的船体结构钢断口成层性。1试验方法
1.1试样制备
1.1.1试样的取样部位应在钢板端部，其长度垂直于最终轧制方向。纵轧钢板在距边缘为板宽的四分之处切取，如图1所示，黄轧钢板在宽度的任意位置切取。取样数量按专用验收技术条件规定。氧制方向
1.1.2试样的开情应来用机械上法，槽亲圆弧不作规定。试样尺寸如图2所示。25~350
中国船舶工业总公司1984-0213发布1984 -10 - 01实施

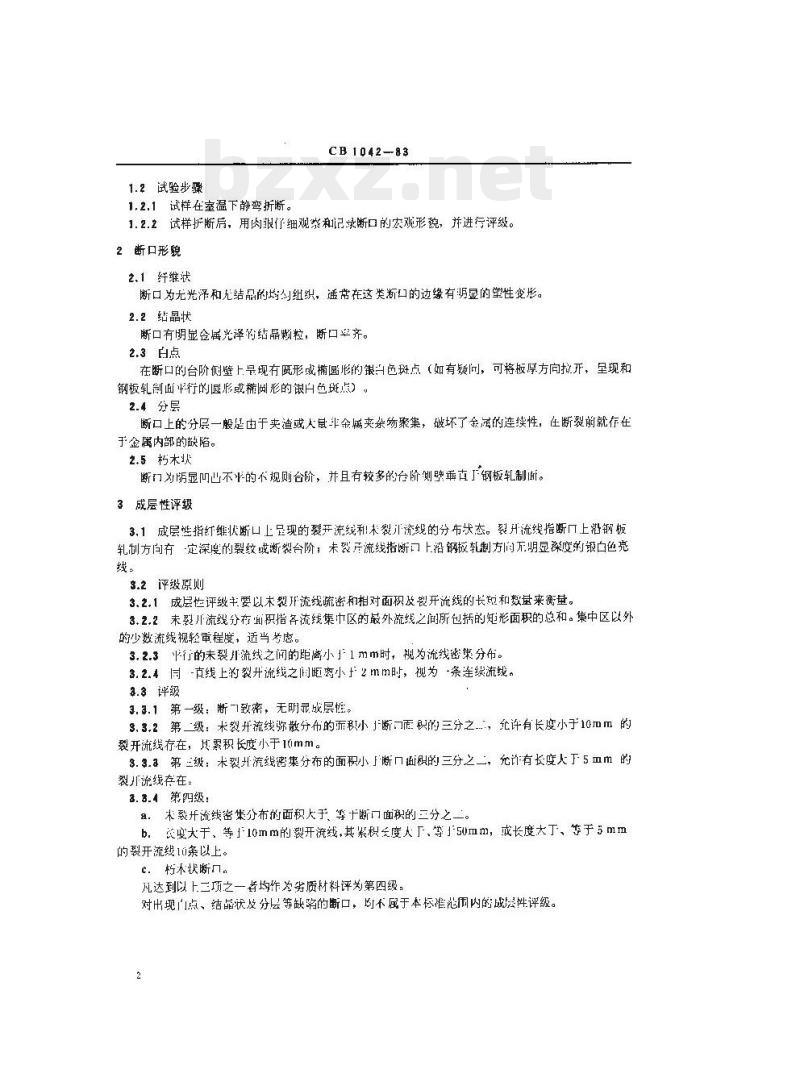

1.2试验步骤
1,2.1试样在室温下静弯折断。
CB 1042-83
1.2.2试样折断肩，用肉眼仔细观祭和记录断口的宏观形貌，并进行评级。2断口形貌
2.1 纤维状
断口为无光泽和无结品的均均组织，通带在这类新口的边缘有明显的望性变形。2.2晶状
断口有明显会属光泽的结品颗粒，断口平齐。2.3白点
在断口的台阶例整上是现有既形或楠圆形的银当色斑点（如有疑问，可将板厚方向拉开，呈现和钢板轧削面行的圆形或稀形的银色斑点）。2.4分层
断口上的分层一般是由于夹渣或人最非金属夹杂物聚集，破坏了金属的连续性，在断裂前就存在于金属内部的缺陷。
2.5朽木状
断门朗显叫凹不半的不规则合阶，并且有较多的冶阶测晚垂直丁钢板轧制面。3成层性评级
3.1成层性指红维状断口上呈现的裂开流线和！未裂开流线的分布状态。裂升流线指断口上沿钢板轧制方尚有定深度的裂纹或断裂合阶：未裂斤流线指断口上沿钢板轧制方间万明显深度的银白色亮线。
3.2评级原则
3.2.1成层位评级主要以末裂开流线疏密和相对面积及双开流线的长短和数基来衡量。3.2.2未裂片流线分布面积指各流线集中区的最外流线之间所包括的矩形面积的总和。集中区以外的少数流线视轻重程度，适当考虑。3.2.3平行的未裂开流线之间的距离小于1mm时，视为流线密集分布。3.2.4月-直线上的裂开流线之间距离小于2mm时，视为-条连续流线。3.3评级
3.3.1第一级：断-1致密，无明显成层性，9.3.2第二级：裂开流线弥散分布的而积小断面积的三分之，允许有长度小于10mm的裂开流线存在，其累积长度小于10mm。9.3.3第三级：米裂并流线密集分布的面积小「断口面积的三分之二，允许有长度人于5丑m的裂开流线存在。
3.3.第四级：
2，未裂开流线密集分布的面积大于、等十断口面积的三分之二b.长度大于、等110mm的裂开流线，其累积度人F，等150mm，或长度大丁、等于5mm的裂开流线10条以上。
c．柠木状断口。
凡达到以上二项之一者均作为劣质材料评为第四级。对出现门点、结品状及分层等缺陷的断口，均不屈于本标准范围内的成层性评级。2

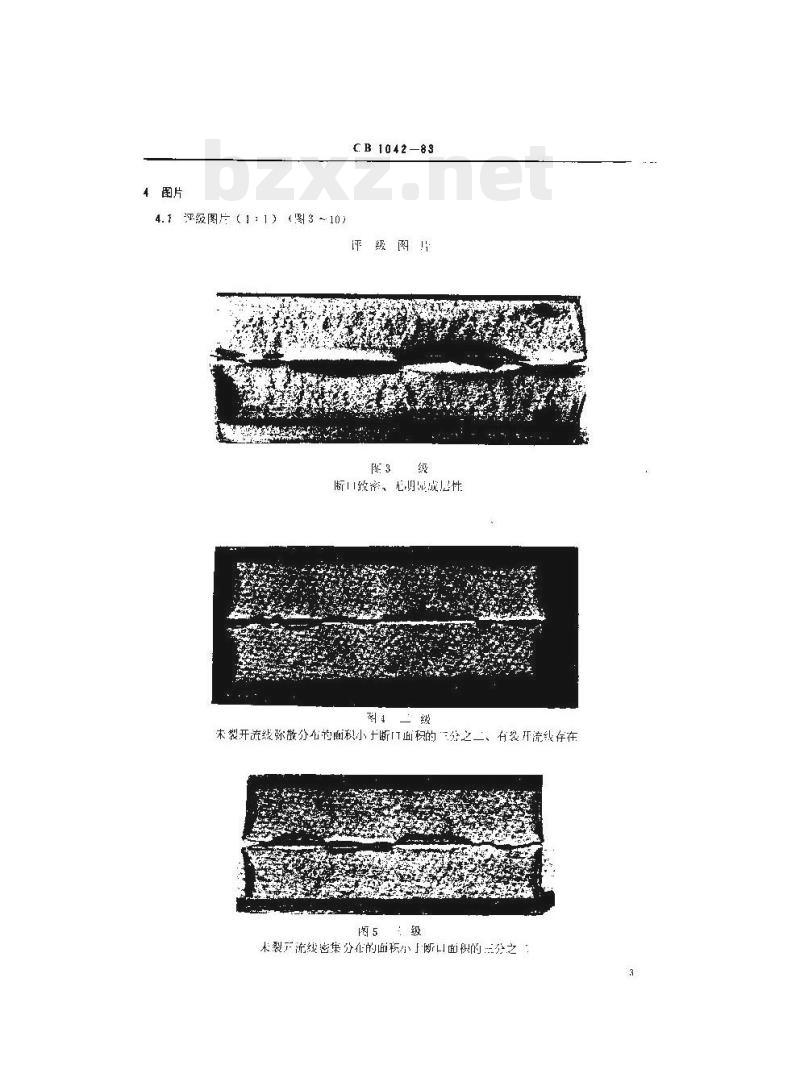

4图片
4.F评级图片（1：1）（图3～10）CB104283
评级图片
断孜率，无明显成退性
图二级
未裂开流线弥散分右的面积小于断门面积的“分之二、有裂开流线存在阁5级
未裂产流线密集分在的面积小「断山面积的三分之CB 1042—88

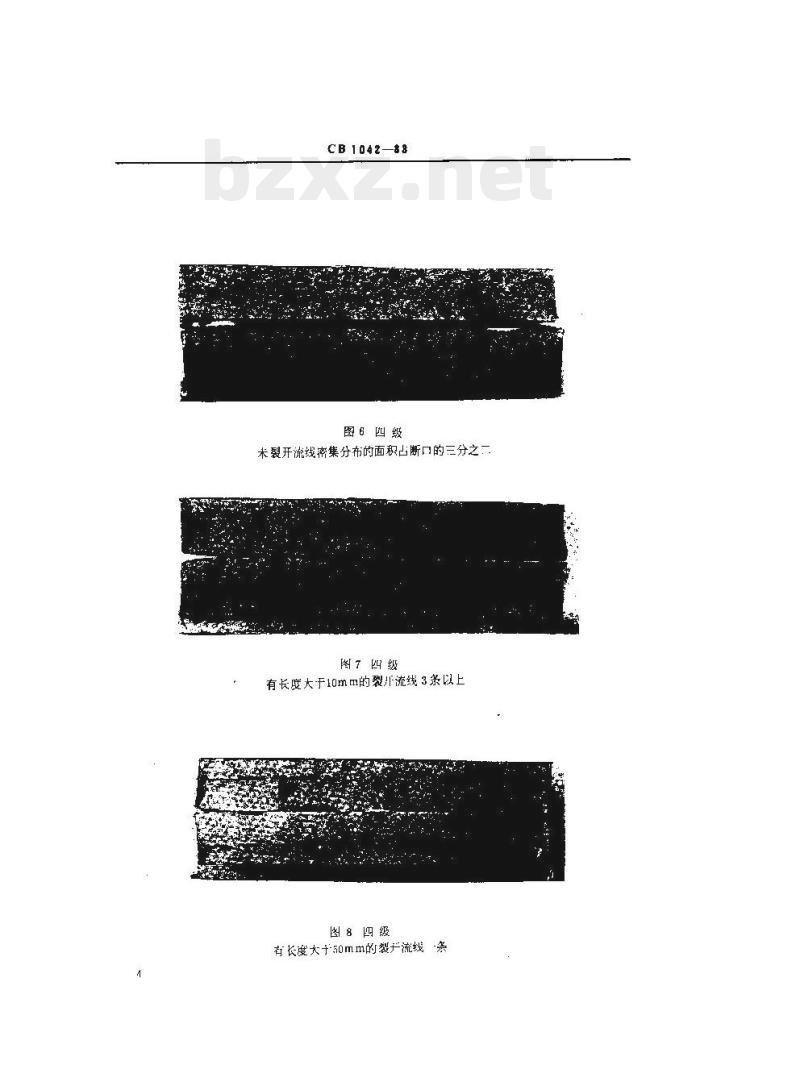

图6四毁
未裂开流线密集分布的面积占断口的三分之二图7四级
有长度大于10mm的裂开流线3条以上图8四级
有长度大于50mm的裂于流线-条
CB 1042—B3

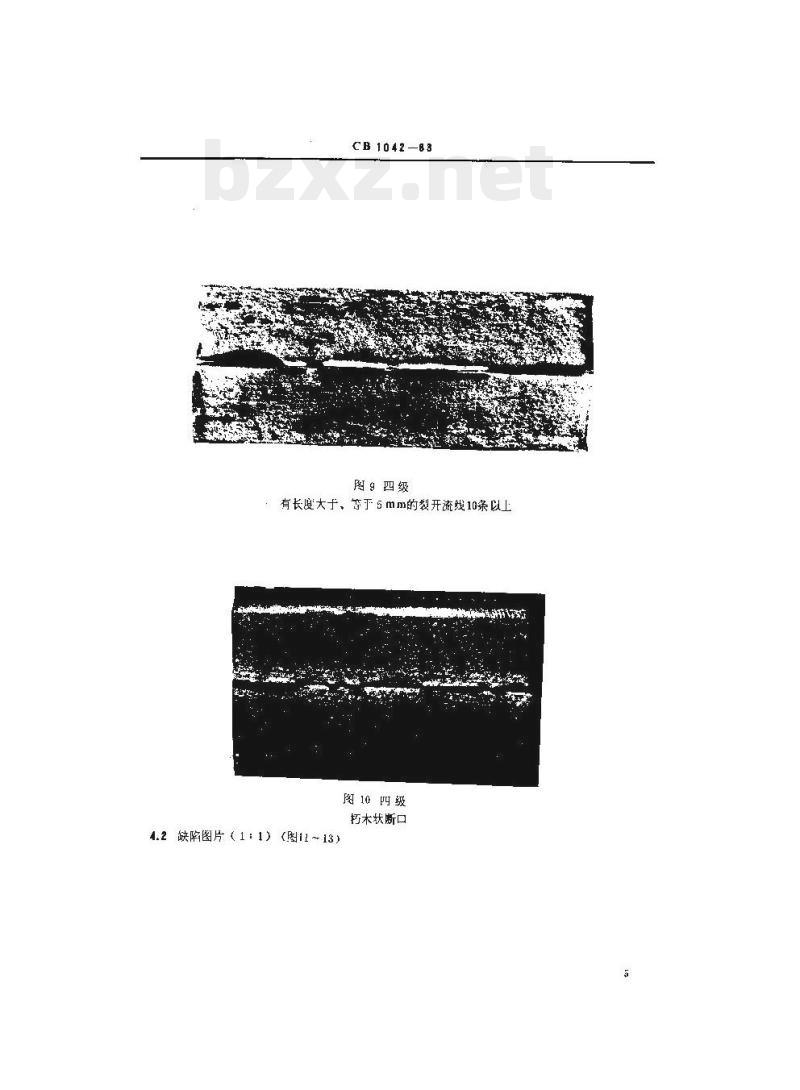

图９四级
有长度大于，等于5mm的裂开流线10条以上致
图10四级
4.2缺陷图片（1：1）（图11～13）朽木状断口
附加说明：
本标准山了25所提出，出72所口。CB1042--83
缺降图片
图11 结晶状Www.bzxZ.net
图12户点
图13分店
本标准出436厂。438，131！负责起草：木标准主要起草人顾志钧、何武，李克成、要芳非、张良环、王魁斌。
