【QB轻工标准】 什锦锤

QB/T2209--1996

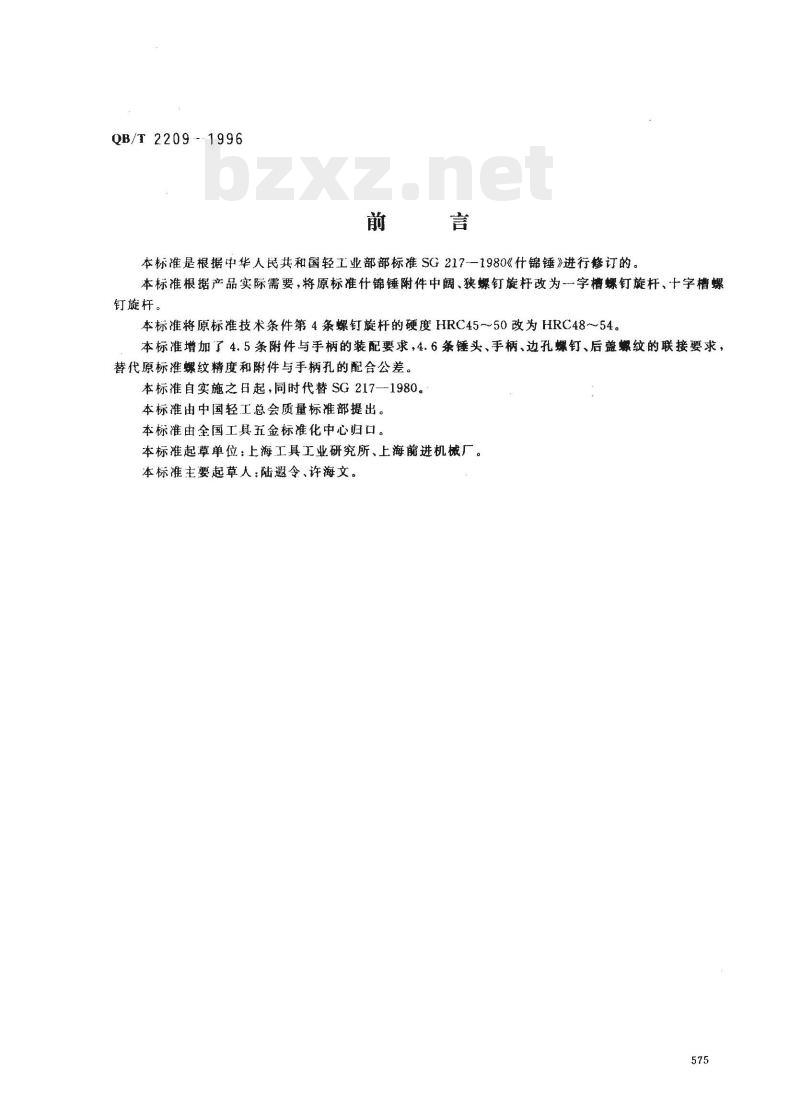

本标准是根据中华人民共和国轻工业部部标准SG217一1980《什锦锤》进行修订的。本标准根据产品实际需要，将原标准什锦锤附件中阔、狭螺钉旋杆改为一字槽螺钉旋杆、十字槽螺钉旋杆。
本标准将原标准技术条件第4条螺钉旋杆的硬度HRC45~50改为HRC48~54。本标准增加了4.5条附件与手柄的装配要求，4.6条锤头、手柄、边孔螺钉、后盖螺纹的联接要求，替代原标准螺纹精度和附件与手柄孔的配合公差。本标准自实施之日起，同时代替SG217—1980。本标准由中国轻工总会质量标准部提出。本标准由全国工具五金标准化中心归口。本标准起草单位：上海工具工业研究所、上海前进机械厂。本标准主要起草人：陆遐令、许海文。575
1范围
中华人民共和国轻工行业标准
什锦锤
QB/T2209---1996
本标准规定了什锦锤的锤与附件的型式、基本尺寸、技术要求、试验方法、检验规、标志、包装、运输与贮存。
本标准适用于普通量具检修和家庭等使用的什锦锤。2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 230—1991
金属洛氏硬度试验法
GB/T699-1988优质碳素结构钢技术条件GB/T1298—1986碳素工具钢技术条件GB/T 2828--1987
逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T 5305--1985
手工具包装、标志、运输与贮存YB(T）1-1981高碳铬轴承钢部推荐标准3型式及基本尺寸

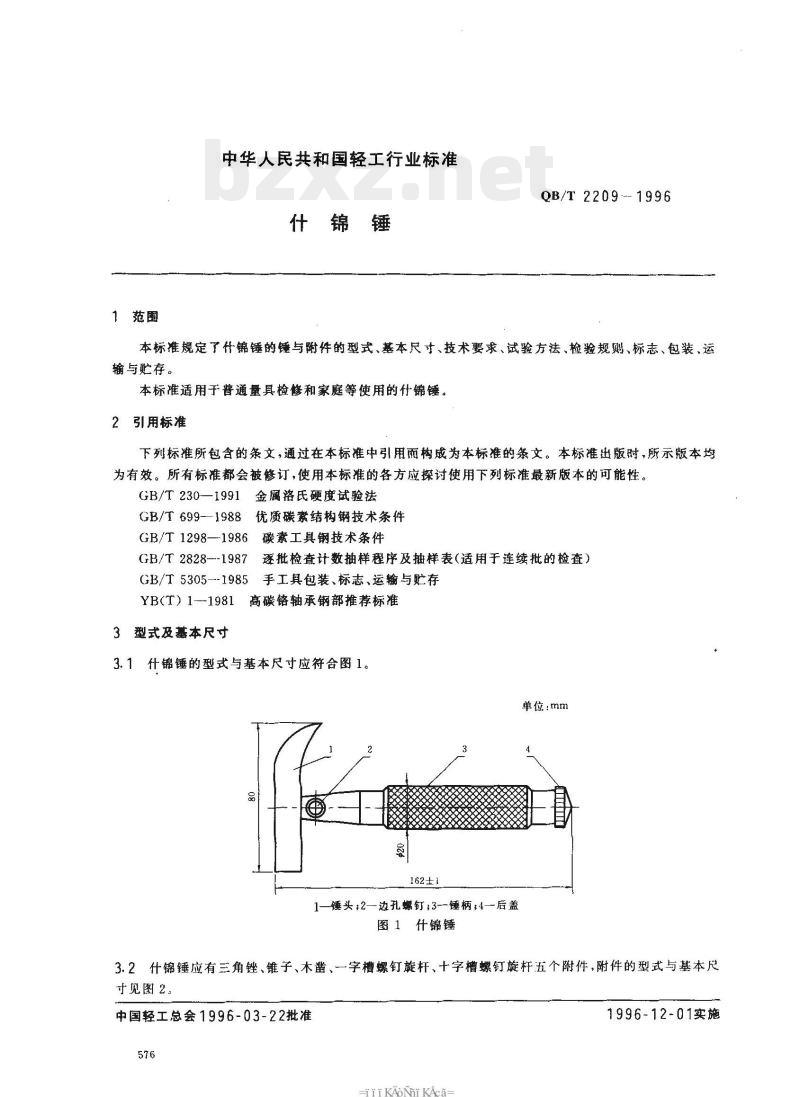

什锦锤的型式与基本尺寸应符合图1。单位：mm
162±1
1—锤头；2—边孔螺钉;3-锤柄;4—后盖图1什锦锤
3.2什锦锤应有三角锉、锥子、木凿、一字槽螺钉旋杆、十字槽螺钉旋杆五个附件，附件的型式与基本尺寸见图2、
中国轻工总会1996-03-22批准
HKAoNiKAca-
1996~12-01实施
一字槽螺钉蕨杆
十字槽螺钉旋杆
QB/T2209-1996
/ 10° (max)
1号槽旋杆

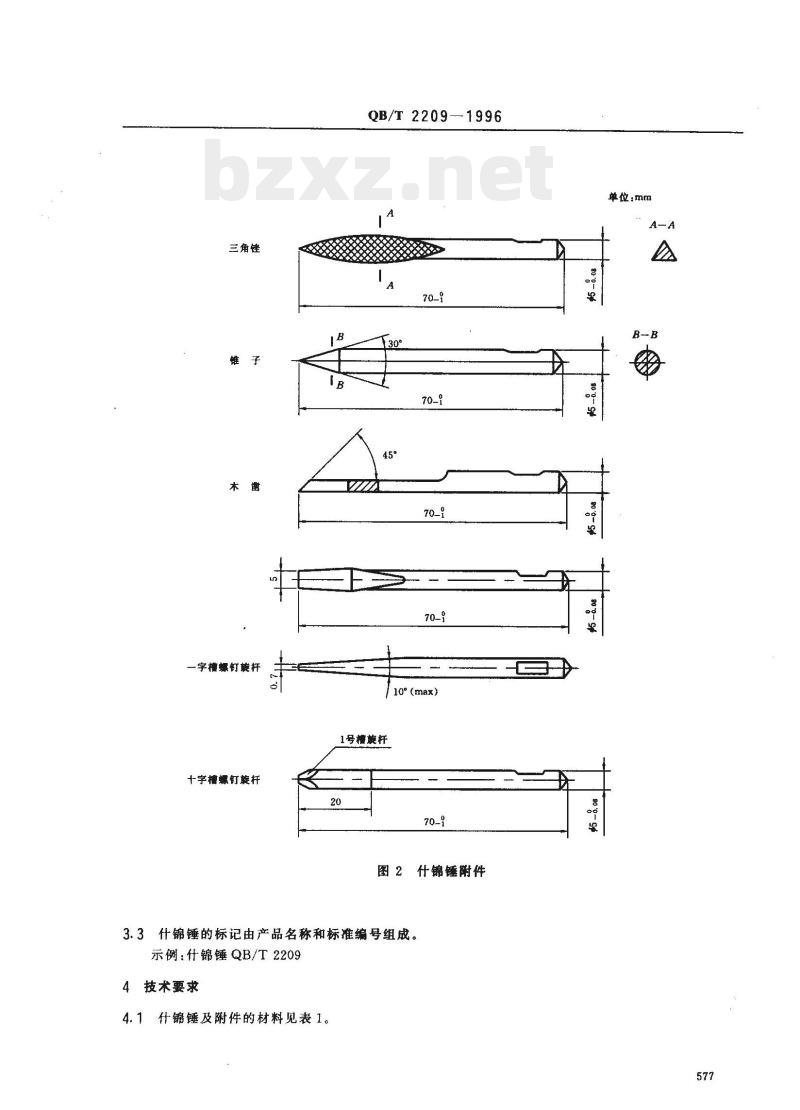

图2什锦锤附件
3.3什锦锤的标记由产品名称和标准编号组成。示例：什锦锤QB/T2209
4技术要求

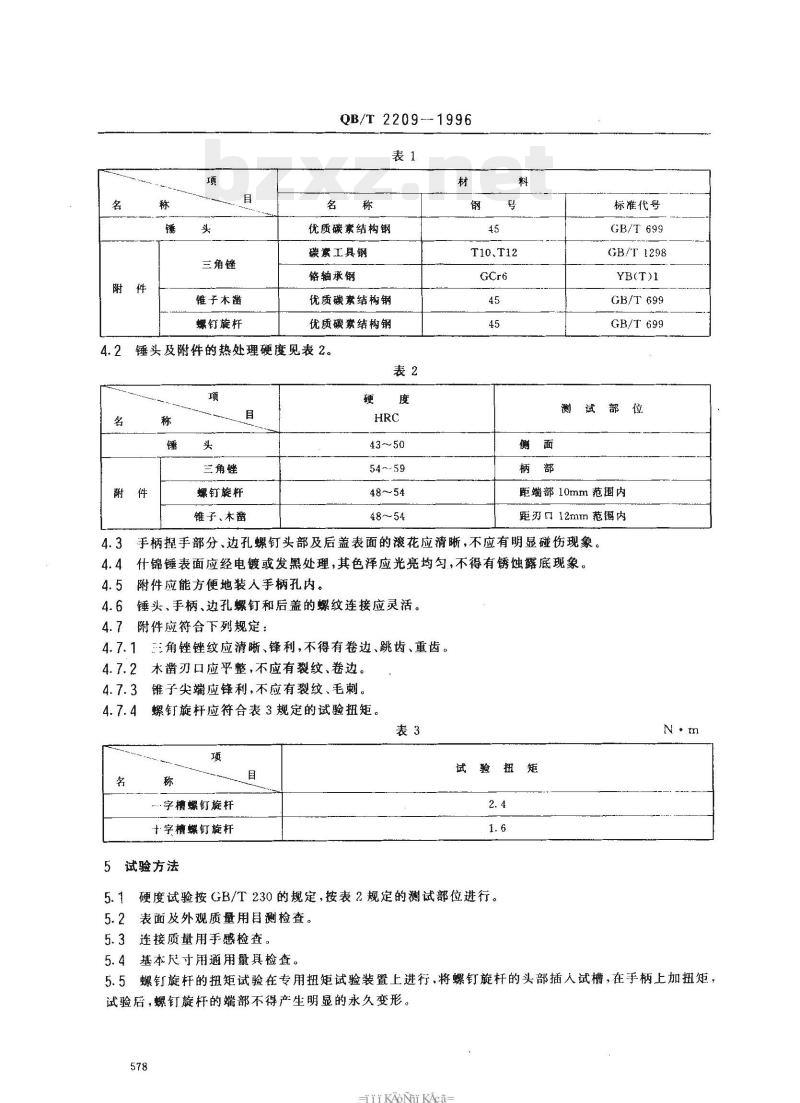

4.1什锦锤及附件的材料见表1。og-s
90 g- s
80 g- ss
单位：mm
三角锉
锥子木凿
螺钉旋杆
QB/T 2209--1996
优质碳素结构钢
碳素工具钢
铬轴承钢
优质碳素结构钢
优质碳素结构钢
锤头及附件的热处理硬度见表2。表2bzxZ.net
兰角锉
螺钉旋杆
锥子、木凿
54~~59
T10、T12
标准代号
GB/T699
GB/T1298
YB(T)1
GB/T 699
GB/T 699
测试部位
距端部 10mm 范围内
距刃！12mm范阖肉
4.3手柄捏手部分、边孔螺钉头部及后盖表面的滚花应清晰，不应有明显碰伤现象。4.4什锦锤表面应经电镀或发黑处理，其色泽应光亮均匀，不得有锈蚀露底现象，4.5附件应能方便地装人手柄孔内。4.6锤头、手柄、边孔螺钉和后盖的螺纹连接应灵活。4.7附件应符合下列规定：
4.7.1主角锉锉纹应清晰、锋利，不得有卷边、跳齿、重齿。4.7.2木凿刃口应平整，不应有裂纹、卷边。4.7.3锥子尖端应锋利，不应有裂纹、毛刺。4. 7. 4
螺钉旋杆应符合表3规定的试验扭矩。表3
…字槽螺钉旋杆
十字槽螺钉旋杆
5试验方法
试验扭矩
5.1硬度试验按GB/T230的规定，按表2规定的测试部位进行。5.2表面及外观质量用目测检查。5.3连接质量用手感检查。
5.4基本尺寸用通用量具检查。
5.5螺钉旋杆的扭矩试验在专用扭矩试验装置上进行，将螺钉旋杆的头部插入试槽，在手柄上加扭矩，试验后，螺钉旋杆的端部不得产生明显的永久变形。578
TTiKAoNni KAca-

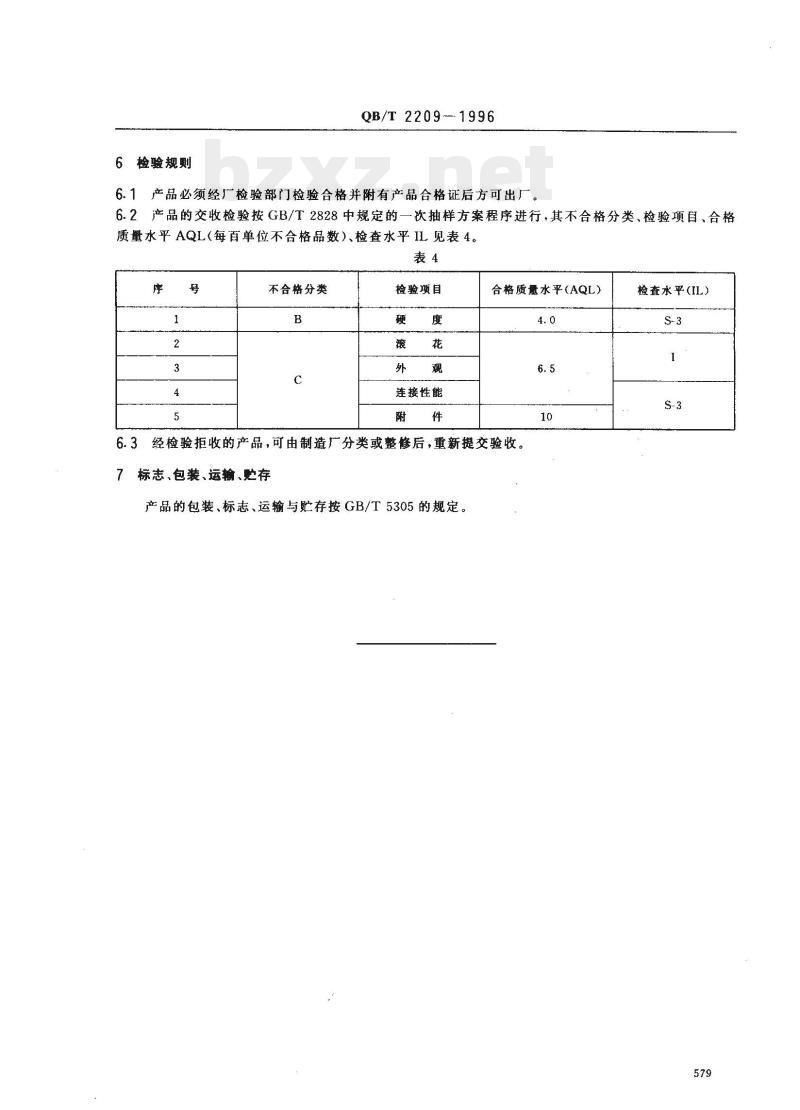

6检验规测
QB/T2209--1996
6.1产品必须经检验部门检验合格并附有产品合格证后方可出厂6.2产品的交收检验按GB/T2828中规定的一次抽样方案程序进行，其不合格分类、检验项目、合格质量水平AQL（每百单位不合格品数）、检查水平IL见表4。表4
不合格分类
检验项目
连接性能
合格质量水平（AQL)）
6.3经检验拒收的产品，可由制造厂分类或整修后，重新提交验收。标志、包装、运输、贮存
产品的包装、标志、运输与贮存按GB/T5305的规定。检查水平(IL)
