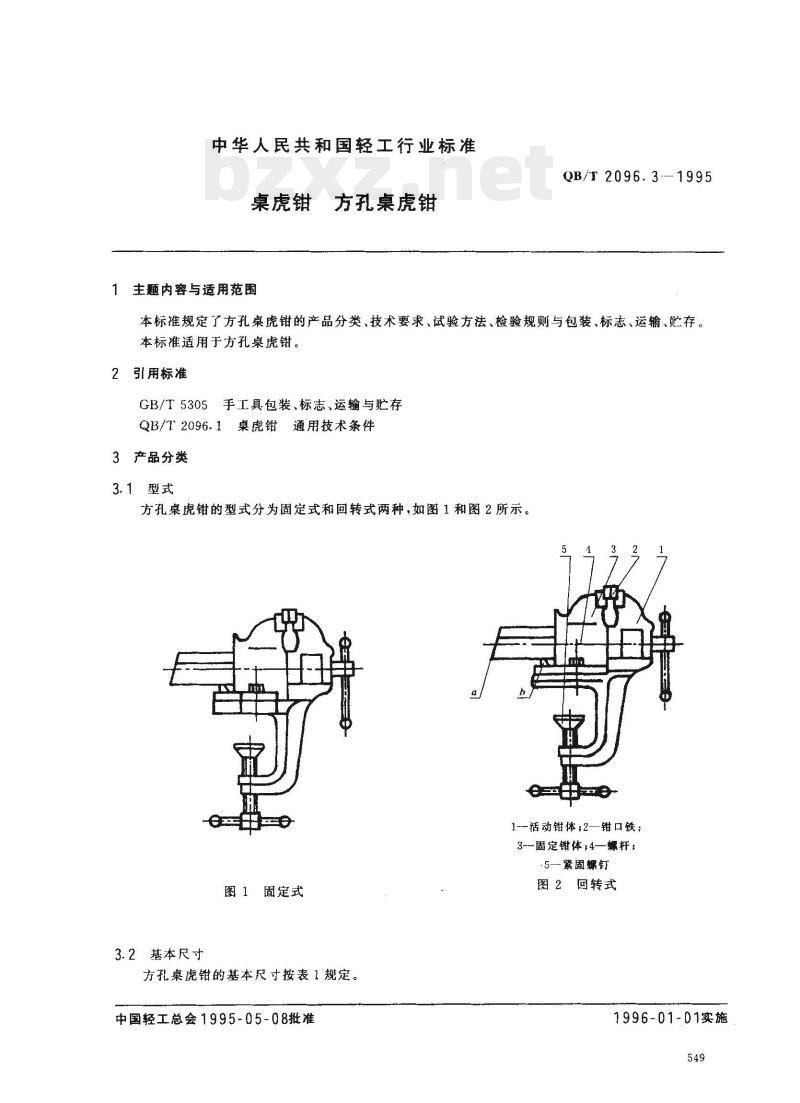

中华人民共和国轻工行业标准
桌虎钳
方孔桌虎钳
主题内容与适用范围
QB/T 2096.3--1995
本标推规定了方孔桌虎钳的产品分类、技术要求、试验方法、检验规则与包装，标志、运输、贮存。本标准适用于方孔桌虎钳。
2引用标准
GB/T5305手工具包装、标志、运输与贮存QB/T2096.1桌虎钳通用技术条件3产品分类
3.1型式
方孔桌虎钳的型式分为固定式和回转式两种，如图1和图2所示。G
图1固定式
3.2基本尺寸
方孔桌虎钳的基本尺寸按表1规定。中国轻工总会1995-05-08批准
1一活动钳体：2一钳口铁；
3固定钳体;4—螺杆；
·5一紧固螺钉
图2回转式
1996-01-01实施wwW.bzxz.Net
钳口宽度
基本尺寸
极限偏差
开口度（min）
聚固范围（min）

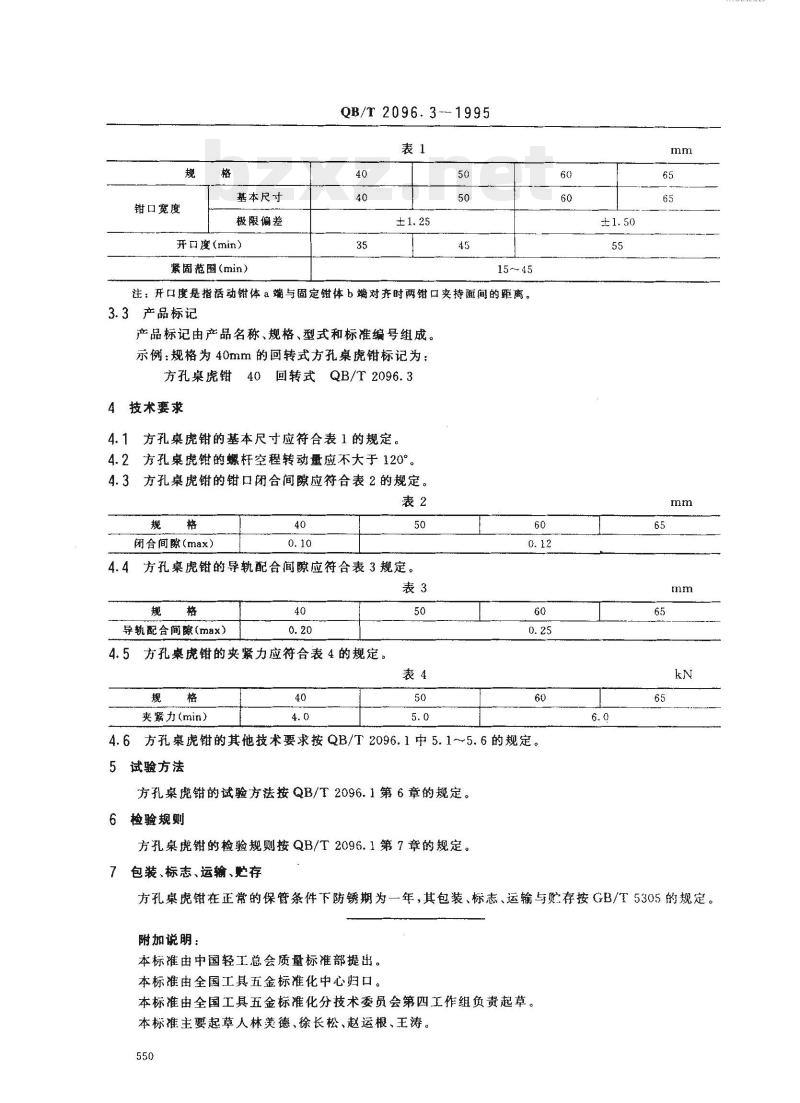

QB/T2096.3--1995
注：开口度是指活动钳体a端与固定钳体b端对齐时两钳口夹持面间的距离。3.3产品标记
产品标记由产品名称、规格、型式和标准编号组成。示例：规格为40mm的回转式方孔桌虎钳标记为：方孔桌虎钳40回转式QB/T2096.34技术要求
4.1方孔桌虎钳的基本尺寸应符合表1的规定。4.2方孔桌虎钳的螺杆空程转动量应不大于120°4.3方孔桌虎钳的钳口闭合间隙应符合表2的规定。表2
闭合间隙(max）
4.4方孔桌虎钳的导轨配合间隙应符合表3规定。表3
导轨配合间隙(max)
4.5方孔桌虎钳的夹紧力应符合表4的规定。规
夹紧力(min）
方孔桌虎钳的其他技术要求按QB/T2096.1中5.1～5.6的规定。4.6
5试验方法
方孔桌虎钳的试验方法按QB/T2096.1第6章的规定。检验规则
方孔桌虎钳的检验规则按QB/T2096.1第7章的规定。包装、标志、运输、贮存
方孔桌虎钳在正常的保管条件下防锈期为一年，其包装、标志、运输与贮存按GB/T5305的规定。附加说明：
本标准由中国轻工总会质量标准部提出。本标准由全国工具五金标准化中心归口。本标准由全国工具五金标准化分技术委员会第四工作组负责起草。本标准主要起草人林美德、徐长松、赵运根、王涛。550
