【QB轻工标准】 鸡尾锯

中华人民共和国轻工行业标准
主题内容与适用范围
QB/T2094.5--1995
本标准规定了木工用鸡尾锯的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于锯切木板材几何形状用的鸡尾锯。2 引用标准
GB/T2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T3525弹簧钢、工具钢冷轧钢带GB/T4340金属维氏硬度试验方法GB/T5305手工具包装、标志、运输与贮存3产品分类

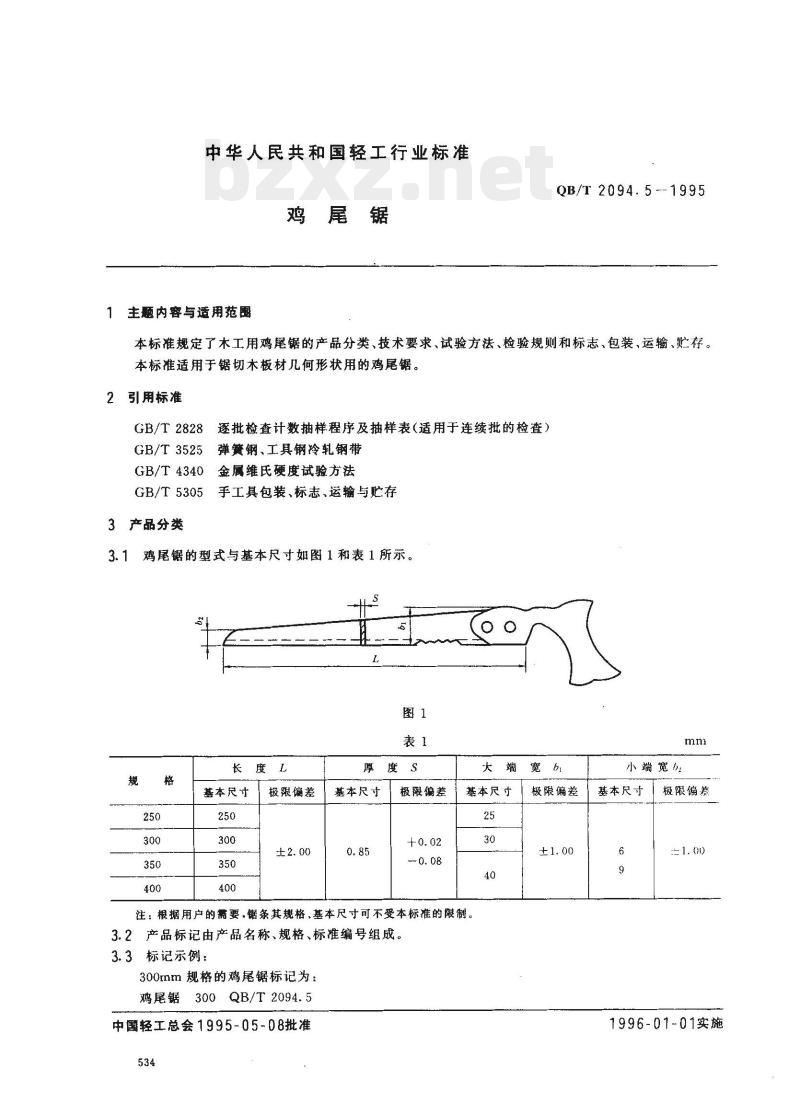

3.1鸡尾锯的型式与基本尺寸如图1和表1所示。s
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸bzxZ.net
注：根据用户的需要，锯条其规格、基本尺寸可不受本标准的限制。3.2产品标记由产品名称、规格、标准编号组成。3.3标记示例：
300mm规格的鸡尾锯标记为：
鸡尾锯300QB/T2094.5
中轻工总会1995-05-08批准
极限偏差
小端宽b2
基本尺寸
极限偏筹
1996-01-01实施

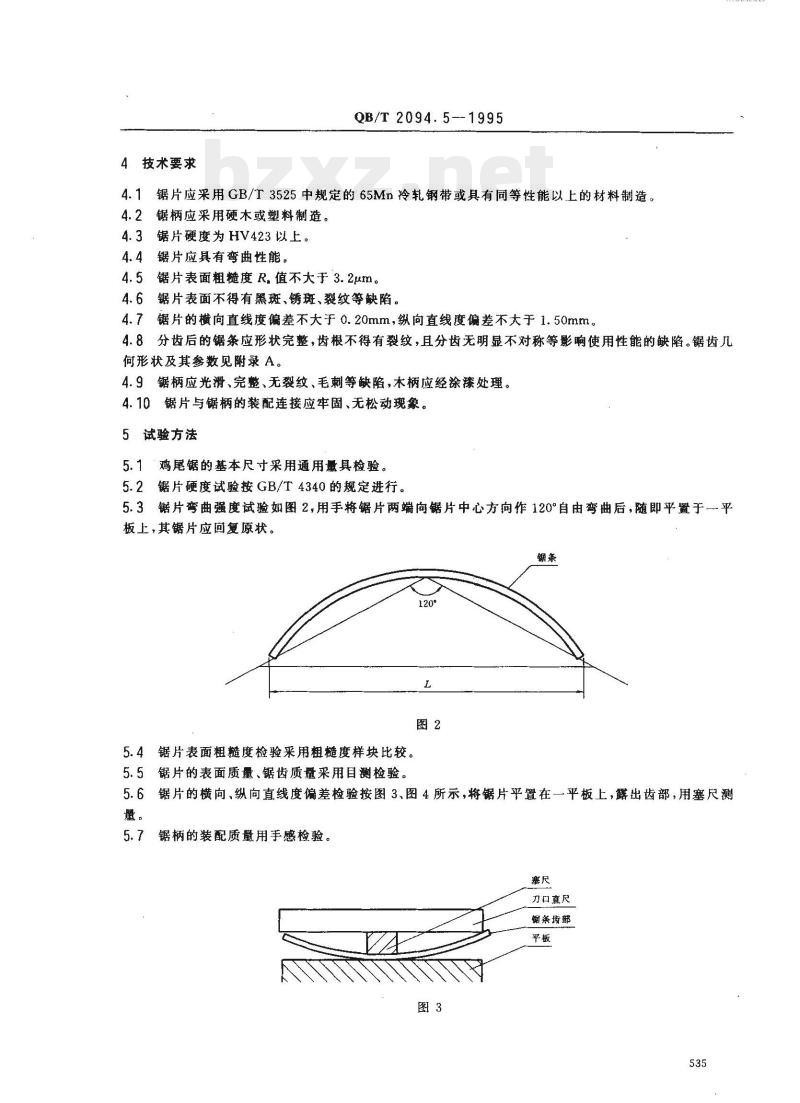

4技术要求
QB/T 2094.5--1995
锯片应采用GB/T3525中规定的65Mn冷轧钢带或具有同等性能以上的材料制造。4.2锯柄应采用硬木或塑料制造。锯片硬度为HV423以上。
锯片应具有弯曲性能。
锯片表面粗糙度R.值不大于3.2um。4.6
锯片表面不得有黑斑、锈斑、裂纹等缺陷。锯片的横向直线度偏差不大于0.20mm，纵向直线度偏差不大于1.50mm。4.7
4.8分齿后的锯条应形状完整，齿根不得有裂纹，且分齿无明显不对称等影响使用性能的缺陷。锯齿几何形状及其参数见附录A。
4.9锯柄应光滑、完整、无裂纹、毛刺等缺陷，木柄应经涂漆处理。4.10
锯片与锯柄的装配连接应牢固、无松动现象。5试验方法
5.1鸡尾锯的基本尺寸采用通用量具检验。5.2锯片硬度试验按GB/T4340的规定进行。5.3锯片弯曲强度试验如图2，用手将锯片两端向锯片中心方向作120°自由弯曲后，随即平置于一平板上，其锯片应回复原状。
5.4锯片表面粗糙度检验采用粗糙度样块比较。5.5锯片的表面质量、锯齿质量采用目测检验。5.6锯片的横向、纵向直线度偏差检验按图3、图4所示，将锯片平置在一平板上，露出齿部，用塞尺测量。
锯柄的装配质量用手感检验。
刀口直尺
辐深齿部

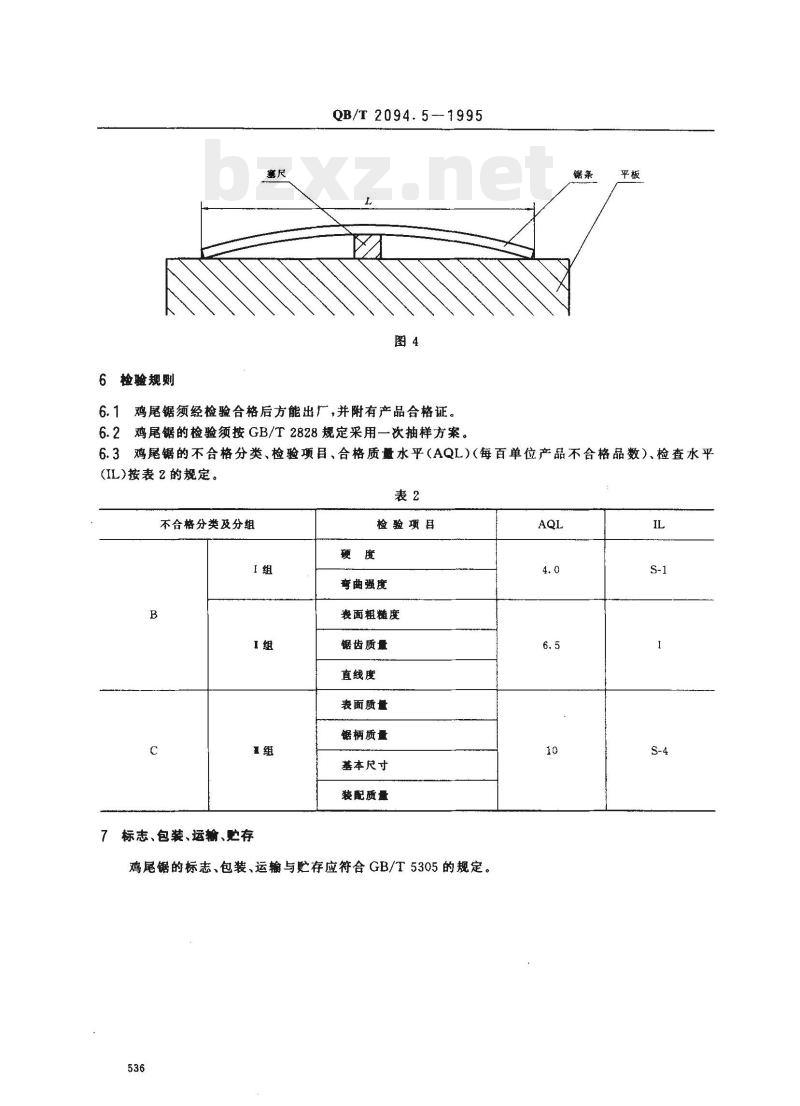

6检验规则
QB/T2094.51995
6.1鸡尾锯须经检验合格后方能出广，并附有产品合格证。6.2鸡尾锯的检验须按GB/T2828规定采用一次抽样方案。锯条
6.3鸡尾锯的不合格分类、检验项目、合格质量水平（AQL）（每百单位产品不合格品数）、检查水平(IL)按表2的规定。
不合格分类及分组
标志、包装、运输、贮存
检验项目
弯曲强度
表面粗髓度
锯齿质量
直线度
表面质量
锯柄质量
基本尺寸
装配质量
鸡尾锯的标志、包装、运输与贮存应符合GB/T5305的规定。536
QB/T2094.5—1995

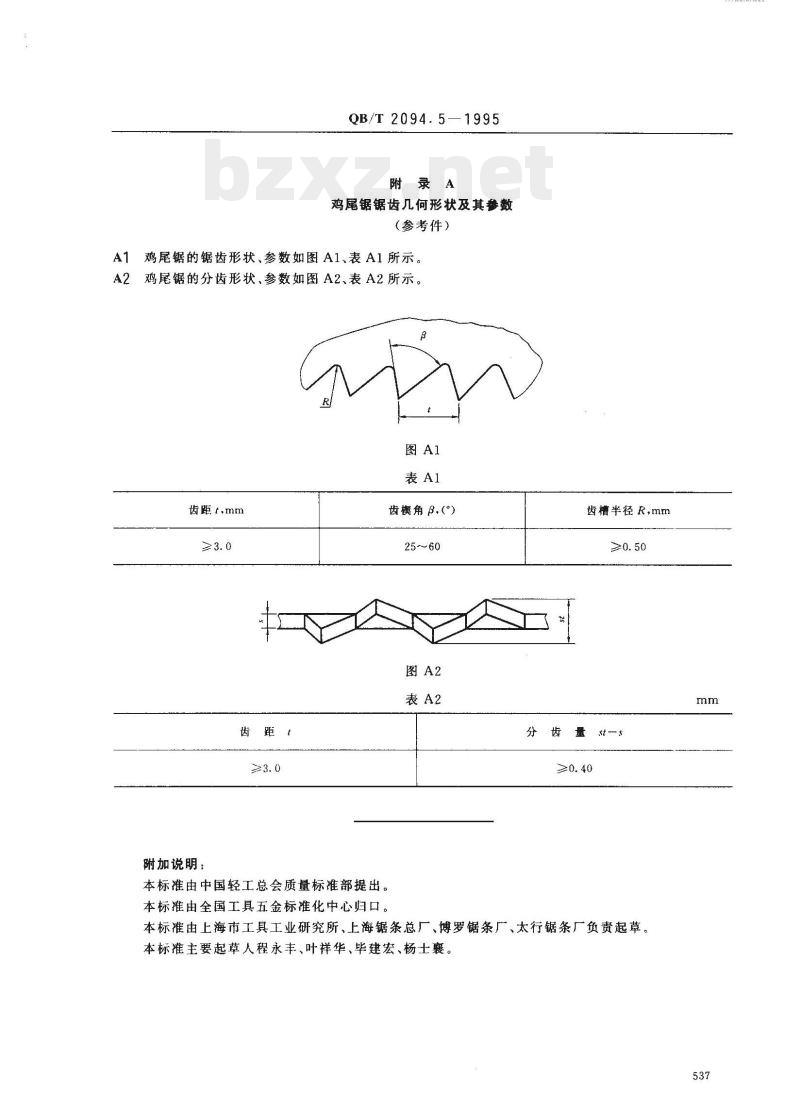

附录A
鸡尾锯锯齿几何形状及其参数
（参考件）
A1鸡尾锯的锯齿形状、参数如图A1、表A1所示。A2鸡尾锯的分齿形状、参数如图A2、表A2所示。图Al
齿距t,mm
附加说明：
齿楔角β，（°）
本标准由中国轻工总会质量标准部提出。本标准由全国工具五金标准化中心归口。分
齿槽半径R，mm
st - s
本标准由上海市工具工业研究所、上海锯条总厂、博罗锯条厂、太行锯条厂负责起草。本标推主要起草人程永丰、叶祥华、毕建宏、杨士襄。mm
