中华人民共和国轻工行业标准
桌虎钳
主题内容与适用范围
燕尾桌虎钳
QB/T 2096.2-:1995
本标准规定了燕尾桌虎钳的产品分类、技术要求、试验方法、检验规则与包装、标志、运输、贮存。本标准适用于燕尾桌虎钳。
2引用标准
GB/T5305手工具包装、标志、运输与贮存QB/T2096.1桌虎钳通用技术条件3产品分类
3.1型式

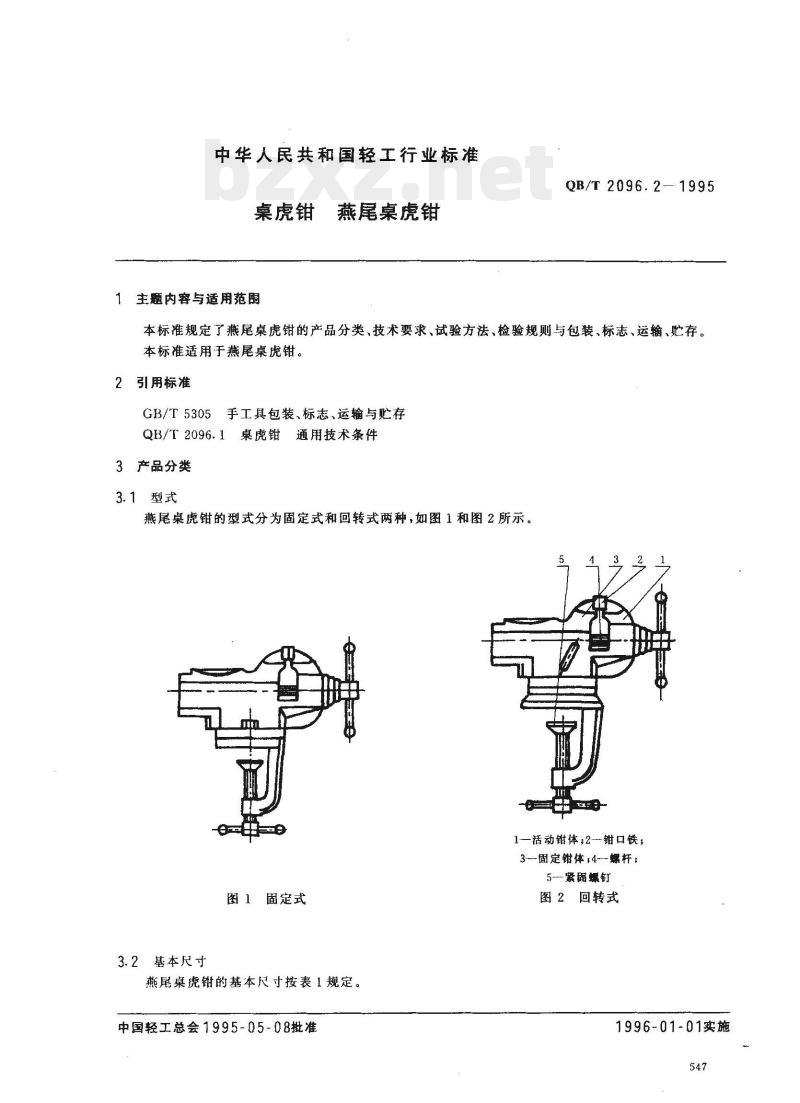

燕尾桌虎钳的型式分为固定式和回转式两种，如图1和图2所示。1一活动钳体;2—钳口铁；
3-固定钳体;4—螺杆；
5-紧面螺钉
图1固定式

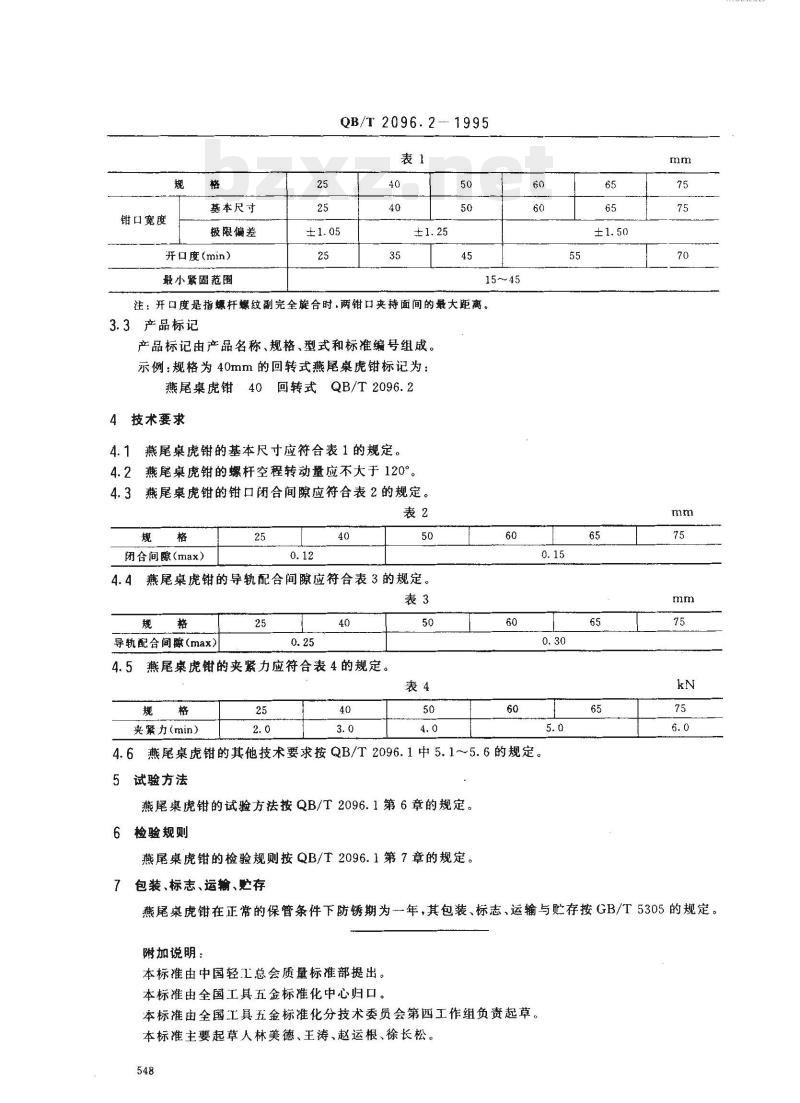

3.2基本尺寸
燕尾桌虎钳的基本尺寸按表1规定。中国轻工总会1995-05-08批准
图2回转式
1996-01-01实施
钳口宽度
基本尺寸
极限偏差
开口度（min）
最小紧固范围
QB/T2096.2
注：开口度是指螺杆螺纹副完全旋合时、两钳口夹持面间的最大距离。3.3产品标记
产品标记由产品名称、规格、型式和标准编号组成。示例：规格为40mm的回转式燕尾桌虎钳标记为：燕尾桌虎钳40回转式QB/T2096.24技术要求
4.1燕尾桌虎钳的基本尺寸应符合表1的规定。4.2燕尾桌虎钳的螺杆空程转动量应不大于120。4.3燕尾桌虎钳的钳口闭合间隙应符合表2的规定。表2
闭合间隙（max）wwW.bzxz.Net
4.4燕尾桌虎钳的导轨配合间隙应符合表3的规定。表3
导轨配合间(max）
4.5燕尾桌虎钳的夹紧力应符合表4的规定。规格
夹紧力（min）
4.6燕尾桌虎钳的其他技术要求按QB/T2096.1中5.1～5.6的规定。5试验方法
燕尾桌虎钳的试验方法按QB/T2096.1第6章的规定。6检验规则
燕尾桌虎钳的检验规则按QB/T2096.1第7章的规定。包装、标志、运输、存
燕尾桌虎钳在正常的保管条件下防锈期为一年，其包装、标志、运输与贮存按GB/T5305的规定。附加说明：
本标准由中国轻工总会质量标准部提出。本标准由全国工具五金标准化中心归口。本标准由全国工具五金标准化分技术委员会第四工作组负责起草。本标准主要起草人林美德、王涛、赵运根、徐长松。548
