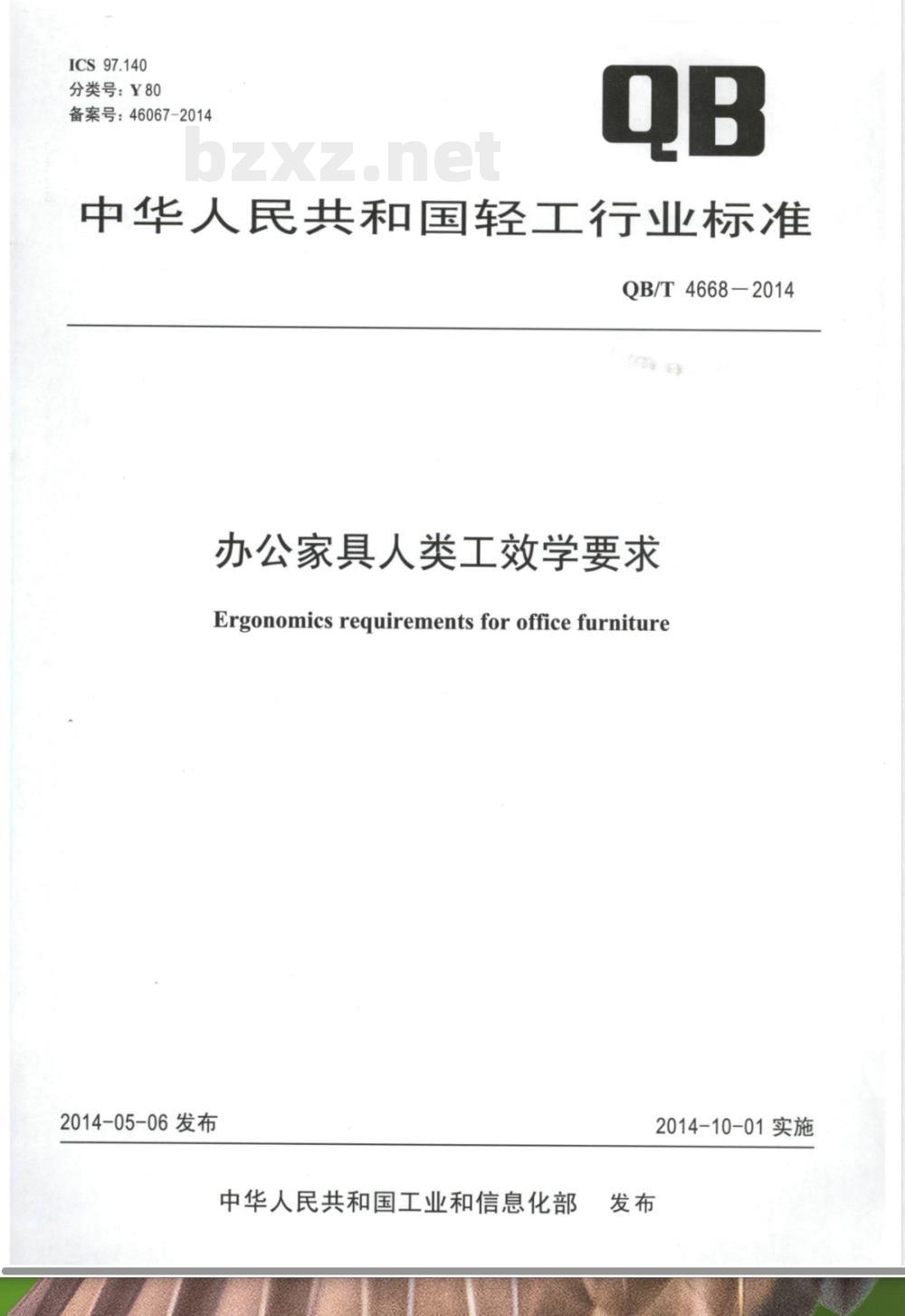

【其他行业标准】 办公家具人类工效学要求

ICS97.140
分类号：Y80
备案号：46067-2014
中华人民共和国轻工行业标准
QB/T4668-2014
办公家具人类工效学要求
Ergonomics requirements for office furniture2014-05-06发布
中华人民共和国工业和信息化部2014-10-01实施

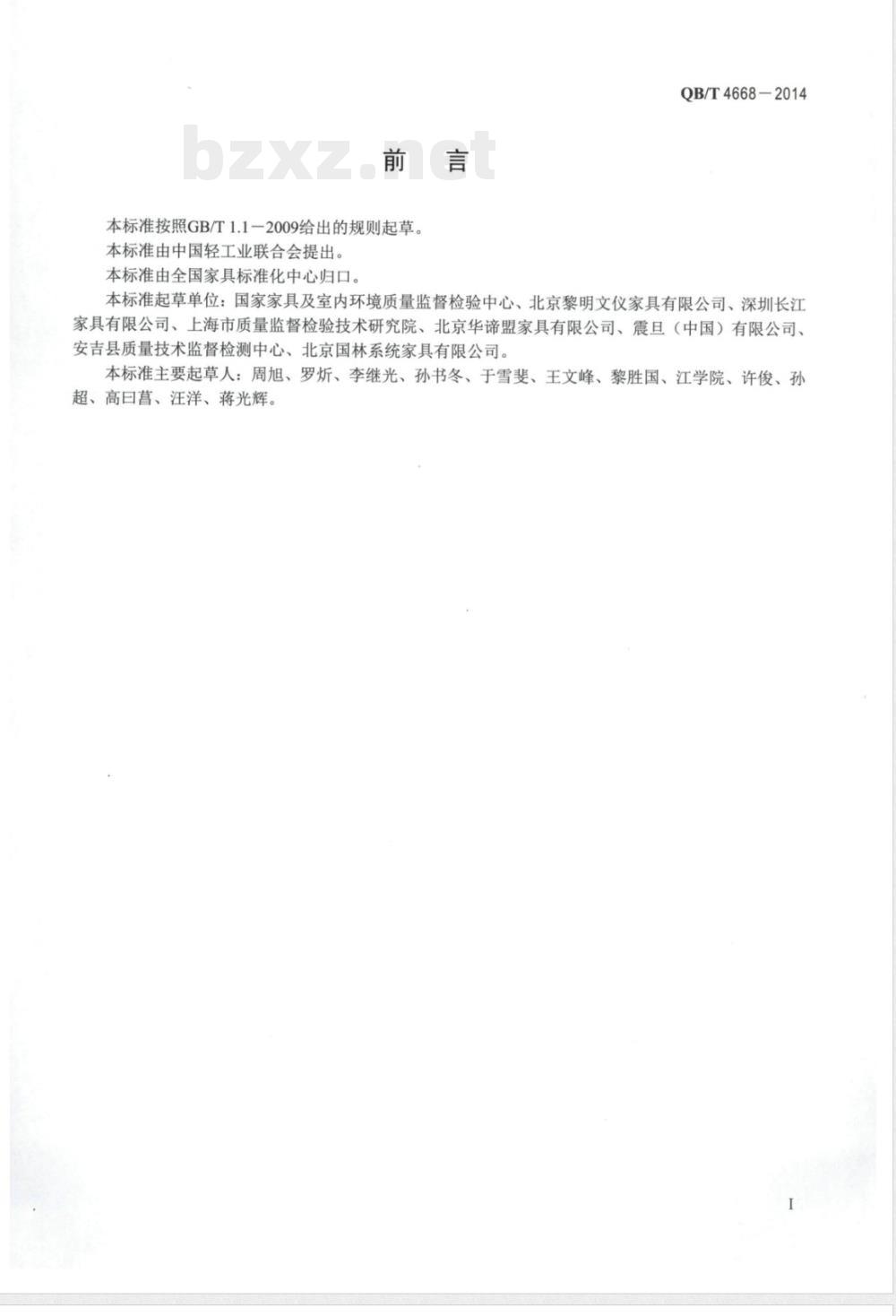

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国家具标准化中心归口。QB/T4668-2014
本标准起草单位：国家家具及室内环境质量监督检验中心、北京黎明文仪家具有限公司、深圳长江家具有限公司、上海市质量监督检验技术研究院、北京华谛盟家具有限公司、震旦（中国）有限公司、安吉县质量技术监督检测中心、北京国林系统家具有限公司。本标准主要起草人：周旭、罗、李继光、孙书冬、于雪斐、王文峰、黎胜国、江学院、许俊、孙超、高日营、汪洋、蒋光辉。

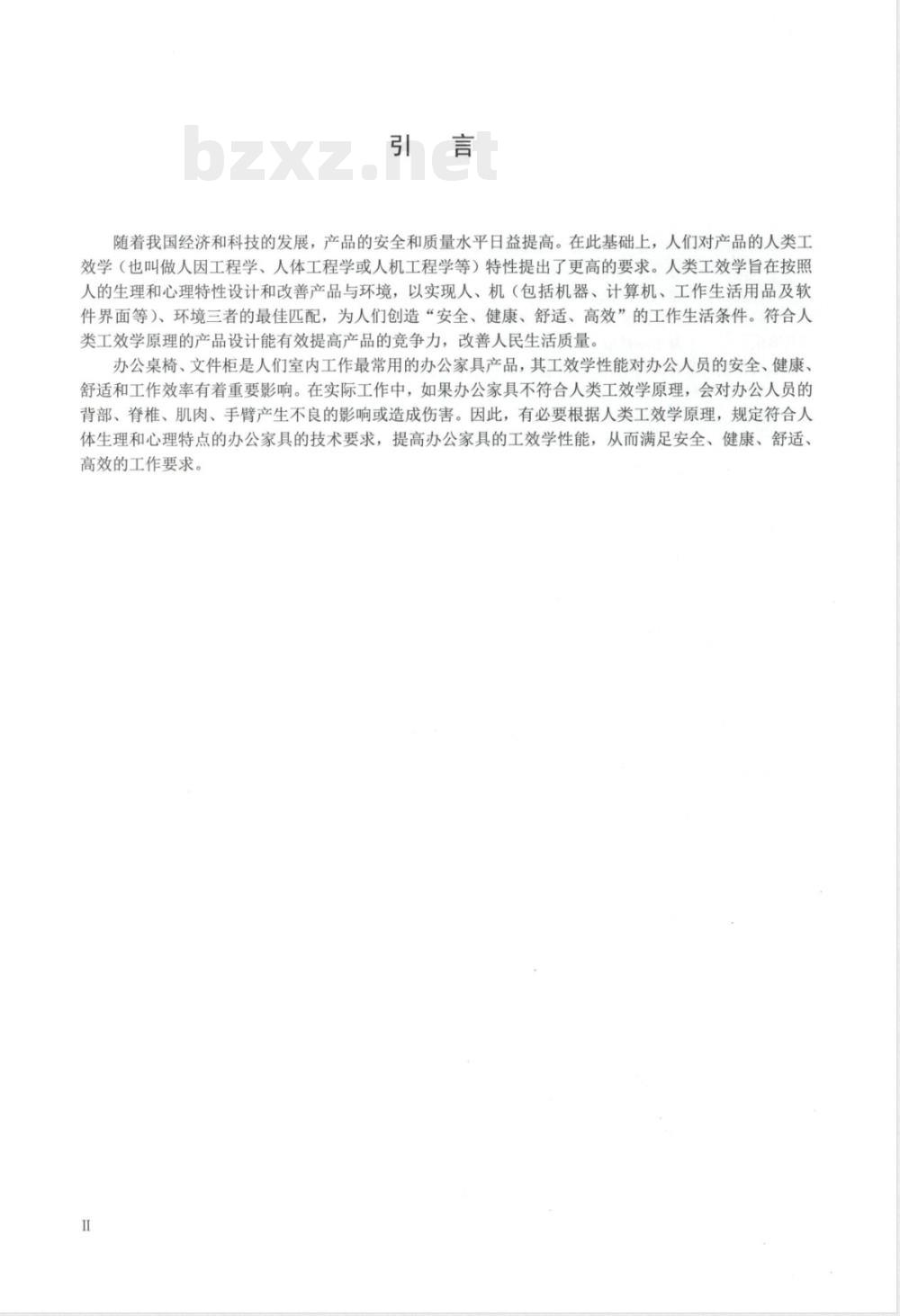

随着我国经济和科技的发展，产品的安全和质量水平日益提高。在此基础上，人们对产品的人类工效学（也叫做人因工程学、人体工程学或人机工程学等）特性提出了更高的要求。人类工效学旨在按照人的生理和心理特性设计和改善产品与环境，以实现人、机（包括机器、计算机、工作生活用品及软件界面等）、环境三者的最佳匹配，为人们创造“安全、健康、舒适、高效”的工作生活条件。符合人类工效学原理的产品设计能有效提高产品的竞争力，改善人民生活质量。办公桌椅、文件柜是人们室内工作最常用的办公家具产品，其工效学性能对办公人员的安全、健康、舒适和工作效率有着重要影响。在实际工作中，如果办公家具不符合人类工效学原理，会对办公人员的背部、脊椎、肌肉、手臂产生不良的影响或造成伤害。因此，有必要根据人类工效学原理，规定符合人体生理和心理特点的办公家具的技术要求，提高办公家具的工效学性能，从而满足安全、健康、舒适、高效的工作要求。
办公家具人类工效学要求
QB/T4668-2014
本标准规定了常用办公家具产品中办公桌、办公椅和文件柜的一般人类工效学要求。本标准适用于一般办公场所使用的办公桌、办公椅和文件柜产品。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3326家具桌、椅、凳类主要尺寸GB/T10000中国成年人人体尺寸
QB/T2280办公椅
ISO/TR24496:2012（E）
办公家具办公椅尺寸的测试方法（OfficeFurniture－Officechairs-Methodsforthedeterminationofdimensions）3术语和定义
GB/T3326、QB/T2280和ISO/TR24496界定的以及下列术语和定义适用于本文件。人类工效学
ergonomics
按照人的生理和心理特性设计和改善产品与环境，以实现人、机（包括机器、计算机、工作生活用品及软件界面等）、环境三者的最佳匹配，为人们创造“安全、健康、舒适、高效”的工作生活条件的一门学科。
座面倾角dipangleforseatsurface加载模块（见图16）底面和水平线之间的夹角。见图1。单位为毫米
a)静止位置
说明：
-加载模块；
水平线；
座面倾角。
b)座面后倾
图1座面倾角
c)座面前倾
QB/T4668-2014
座深seatdepth
从靠背线到座面最前端之间平行于加载模块的距离。见图2。
说明：
座面：
加载模块；
靠背线；
座深。
图2座深
座面宽度区域
seatsurfacewidthzone
以沿着座面从靠背线向前65mm处为起始线，向前直到120mm处为止的区域。见图3③
单位为毫米
说明：
①——座面；
靠背线：
③——座面宽度区域。
座面宽
seatsurfacewidth
座椅宽度区域的宽度。见图4。
说明：
①—座面；
一座面宽度区域：
L——座面宽
座高sittingheight
图3座面宽度区域
图4座面宽
QB/T4668-2014
在靠背线底部水平向前85mm处，从加载模块底部到地面之间的垂直距离。见图5。QB/T4668-2014
说明：
①—座面；
加载模块；
靠背线；
座高标记线位置；
座高。
图5座高
腰部支撑区域
lumbarzone
加载模块底部沿靠背线向上160mm到270mm之间的椅背区域。见图6。?
说明：
椅背：
单位为毫米
单位为毫米
靠背线；
-加载模块；
一腰部支撑区域。
椅背宽backrestwidth
腰部支撑区域的宽度。见图7。
说明：
椅背；
-腰部支撑区域；
椅背宽。
图6腰部支撑区域
图7椅背宽
lumbarsupportheight
腰部支撑高度
从加载模块底部到腰部支撑最突出点之间的平行于靠背线的距离。见图8。H2
说明：
—靠背线：
腰部支撑最突出点；
-加载模块；
腰部支撑高度。
腰部支撑高度
QB/T4668-2014
QB/T4668-2014
腰部支撑深度lumbarsupportdepth靠背线到腰部支撑最突出点之间的距离。见图9
说明：
靠背线；
腰部支撑最突出点；
腰部支撑深度。
图9腰部支撑深度
椅背高度seatbackheight
加载模块底部与椅背最上缘之间的垂直距离。见图10说明：
椅背；
②加载模块；
椅背高度。
图10椅背高度
椅背倾角anglebetweenbackrestandseat靠背线和加载模块底部之间的安装角度。见图11?
说明：
椅背；
靠背线；
加载模块；
椅背倾角。
椅背弓形深度bowdepthforseatback椅背倾角bzxZ.net
椅背整体向内凹陷弓形设计的最大深度。图12。说明：
椅背弓形深度。
图12椅背弓形深度
QB/T4668-2014
QB/T4668-2014
扶手间内宽cleardistancebetweenarmrests从座面宽度区域后位到座位前缘的扶手测量区域范围内，在扶手最高点向下5mm处测得的两扶手间的最小水平距离。见图13。
说明：
①扶手：
扶手测量区域；
座面宽度区域后位；
扶手间内宽。
图13扶手间内宽
扶手宽度
armrestwidth
位于扶手测量区域内，扶手最高点向下5mm处测得的扶手的水平宽度。见图14。说明：
扶手；
单位为毫米
