【其他行业标准】 木家具 几何公差

ICS97.140
分类号：Y80
备案号：41582-2013

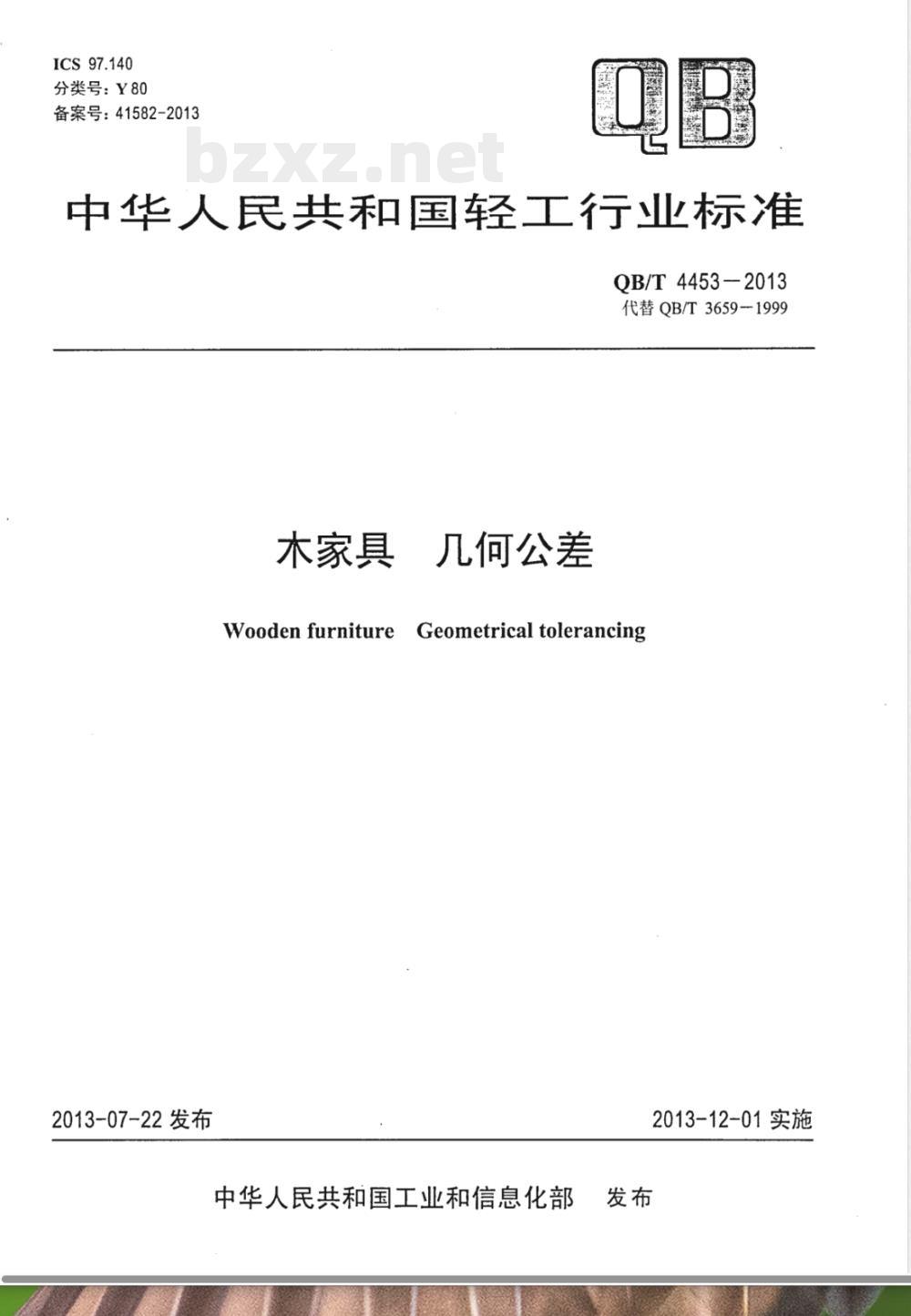

中华人民共和国轻工行业标准www.bzxz.net
QB/T4453-2013
代替QB/T36591999
木家具
几何公差
Wooden furniture Geometrical tolerancing2013-07-22发布
中华人民共和国工业和信息化部2013-12-01实施

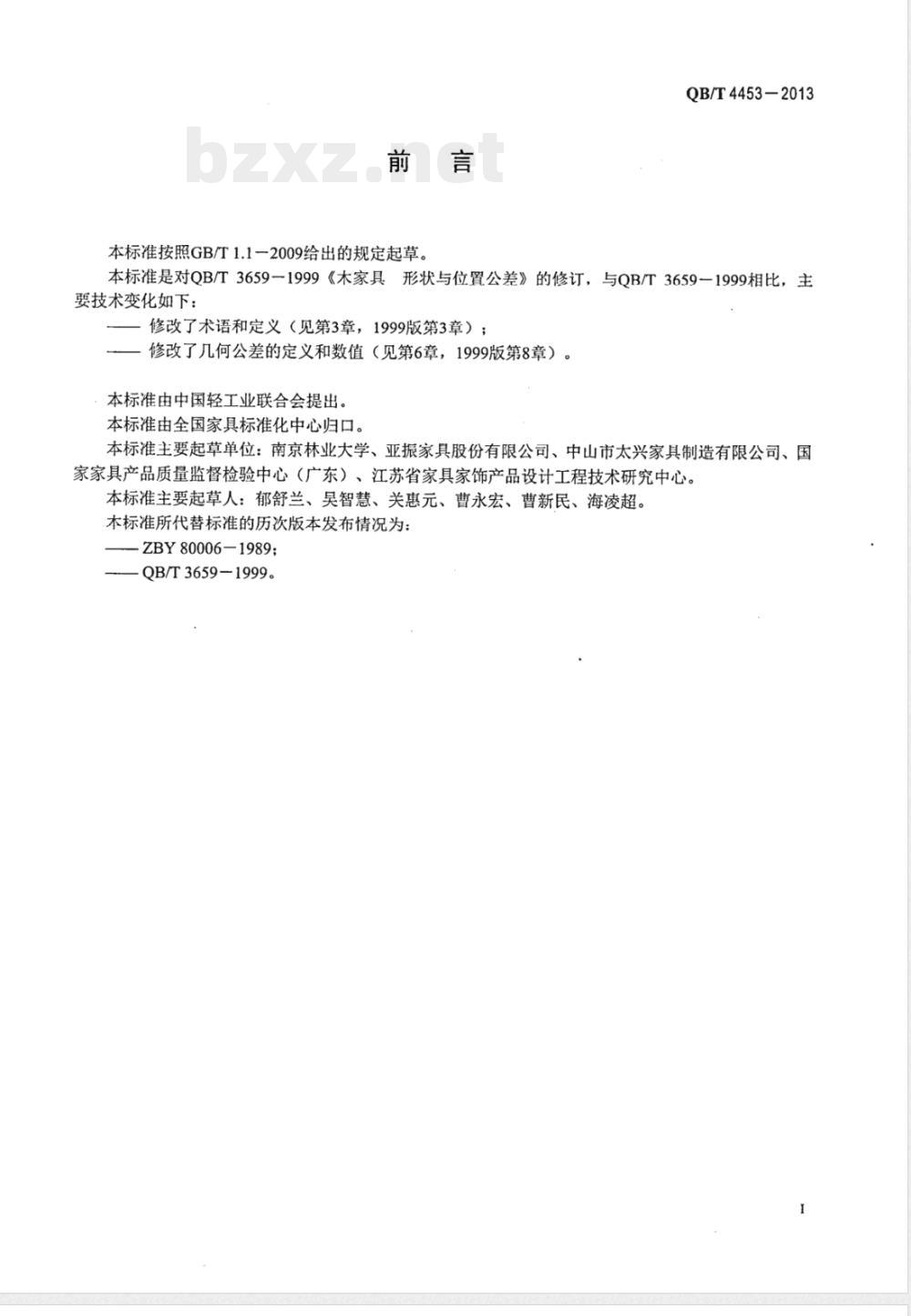

本标准按照GB/T1.1一2009给出的规定起草。QB/T4453-2013
本标准是对QB/T3659一1999《木家具形状与位置公差》的修订，与QB/T3659一1999相比，主要技术变化如下：
修改了术语和定义（见第3章，1999版第3章）；修改了几何公差的定义和数值（见第6章，1999版第8章）。本标准由中国轻工业联合会提出。本标准由全国家具标准化中心归口。本标准主要起草单位：南京林业大学、亚振家具股份有限公司、中山市太兴家具制造有限公司、国家家具产品质量监督检验中心（广东）、江苏省家具家饰产品设计工程技术研究中心。本标准主要起草人：郁舒兰、吴智慧、关惠元、曹永宏、曹新民、海凌超。本标准所代替标准的历次版本发布情况为：ZBY80006-1989；
QB/T3659-1999。

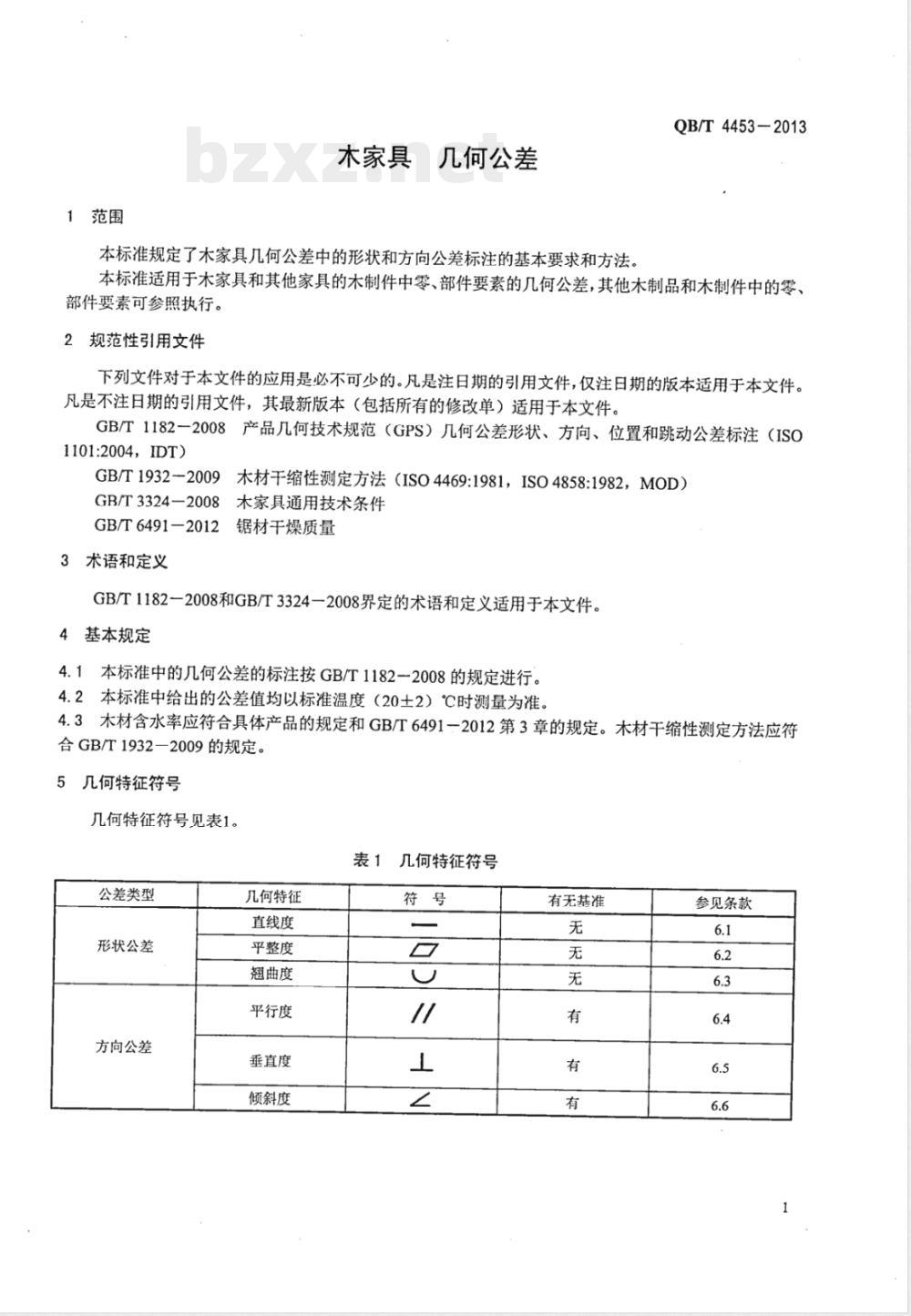

木家具　几何公差
QB/T4453-2013
本标准规定了木家具几何公差中的形状和方向公差标注的基本要求和方法。本标准适用于木家具和其他家具的木制件中零、部件要素的几何公差，其他木制品和木制件中的零、部件要素可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1182一2008产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注（ISO1101:2004，IDT)
GB/T1932-2009木材干缩性测定方法（ISO4469:1981，ISO4858:1982，MOD）GB/T3324一2008木家具通用技术条件GB/T6491-2012锯材干燥质量
3术语和定义
GB/T1182一2008和GB/T3324一2008界定的术语和定义适用于本文件。4基本规定
4.1本标准中的几何公差的标注按GB/T1182一2008的规定进行。4.2本标准中给出的公差值均以标准温度（20土2）℃时测量为准。4.3木材含水率应符合具体产品的规定和GB/T6491-2012第3章的规定。木材干缩性测定方法应符合GB/T1932-2009的规定。
5几何特征符号
几何特征符号见表1。
表1几何特征符号
公差类型
形状公差
方向公差
几何特征
直线度
平整度
翘曲度
平行度
垂直度
倾斜度
有无基准
参见条款
QB/T44532013
6．几何公差的定义和数值
本章以示例的形式对各种几何公差及其公差带作出了定义和解释，见表2。随定义给出的示意图只表示与特定定义相应的几何误差的允许范围。几何公差的数值见表3～表6。
QB/T4453-2013
QB/T4453-2013
·（）
·（9）
。（）
QB/T4453-2013
—9“一
QB/T4453-2013
职新—
QB/T4453-2013
QB/T4453-
。（）
。（）
“（）
QB/T4453-2013
。（）
