【其他行业标准】 鞋类 帮面低温耐折性能要求

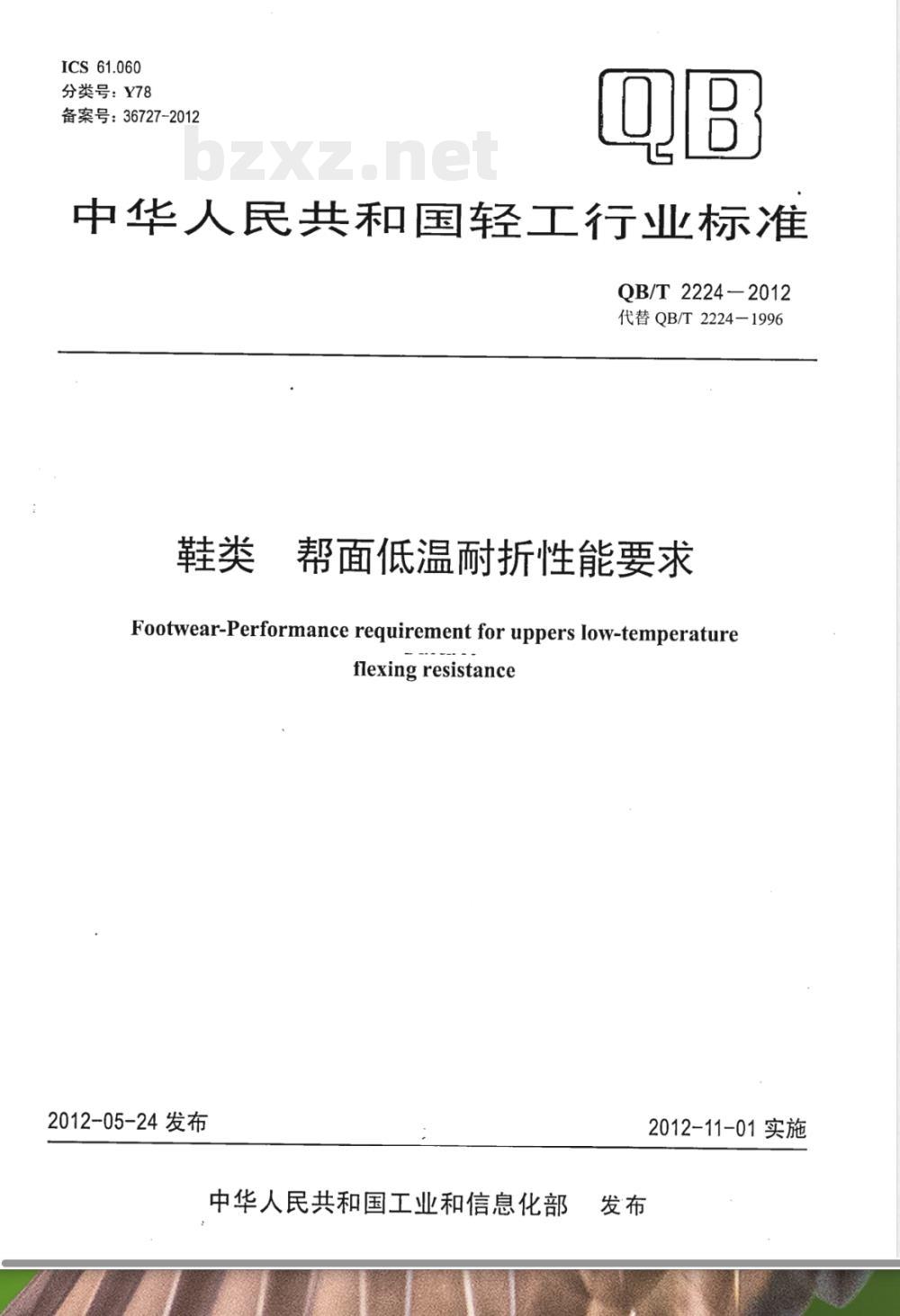

ICS61.060
分类号：Y78
备案号：36727-2012
中华人民共和国轻工行业标准
QB/T 2224—2012
代替QB/T2224-1996
帮面低温耐折性能要求
Footwear-Performance requirement for uppers low-temperatureflexing resistance
2012-05-24发布
中华人民共和国工业和信息化部2012-11-01实施

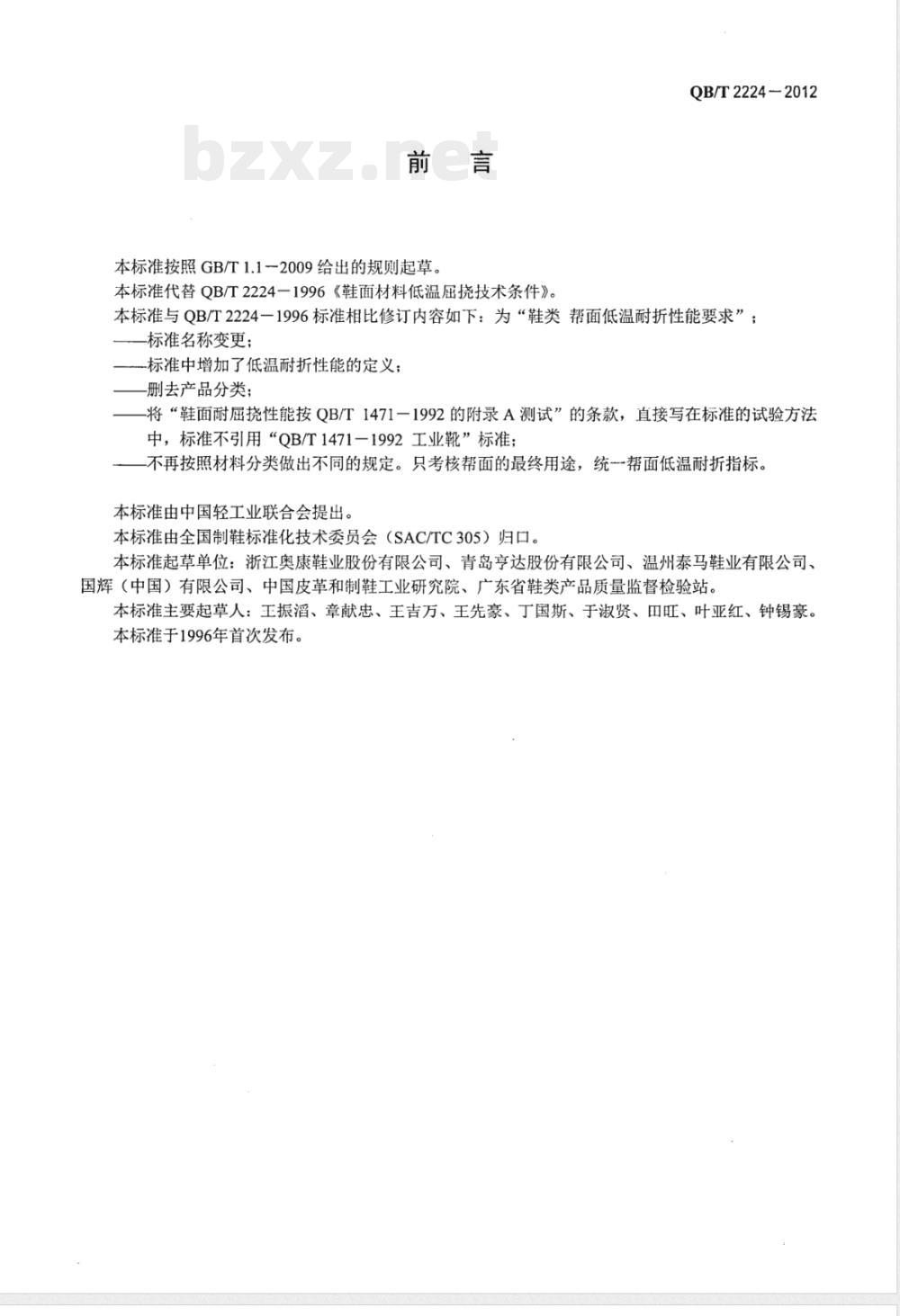

本标准按照GB/T1.1一2009给出的规则起草。本标准代替QB/T2224一1996《鞋面材料低温屈挠技术条件》。QB/T2224—2012
本标准与QB/T2224一1996标准相比修订内容如下：为“鞋类帮面低温耐折性能要求”；标准名称变更：
标准中增加了低温耐折性能的定义；删去产品分类；
将“鞋面耐屈挠性能按QB/T1471一1992的附录A测试”的条款，直接写在标准的试验方法中，标准不引用“QB/T1471一1992工业靴”标准；不再按照材料分类做出不同的规定。只考核帮面的最终用途，统帮面低温耐折指标。本标准由中国轻工业联合会提出。本标准由全国制鞋标准化技术委员会（SAC/TC305）归口。本标准起草单位：浙江奥康鞋业股份有限公司、青岛亨达股份有限公司、温州泰马鞋业有限公司、国辉（中国）有限公司、中国皮革和制鞋工业研究院、广东省鞋类产品质量监督检验站。本标准主要起草人：王振滔、章献忠、王吉万、王先豪、丁国斯、于淑贤、田旺、叶亚红、钟锡豪。本标准于1996年首次发布。

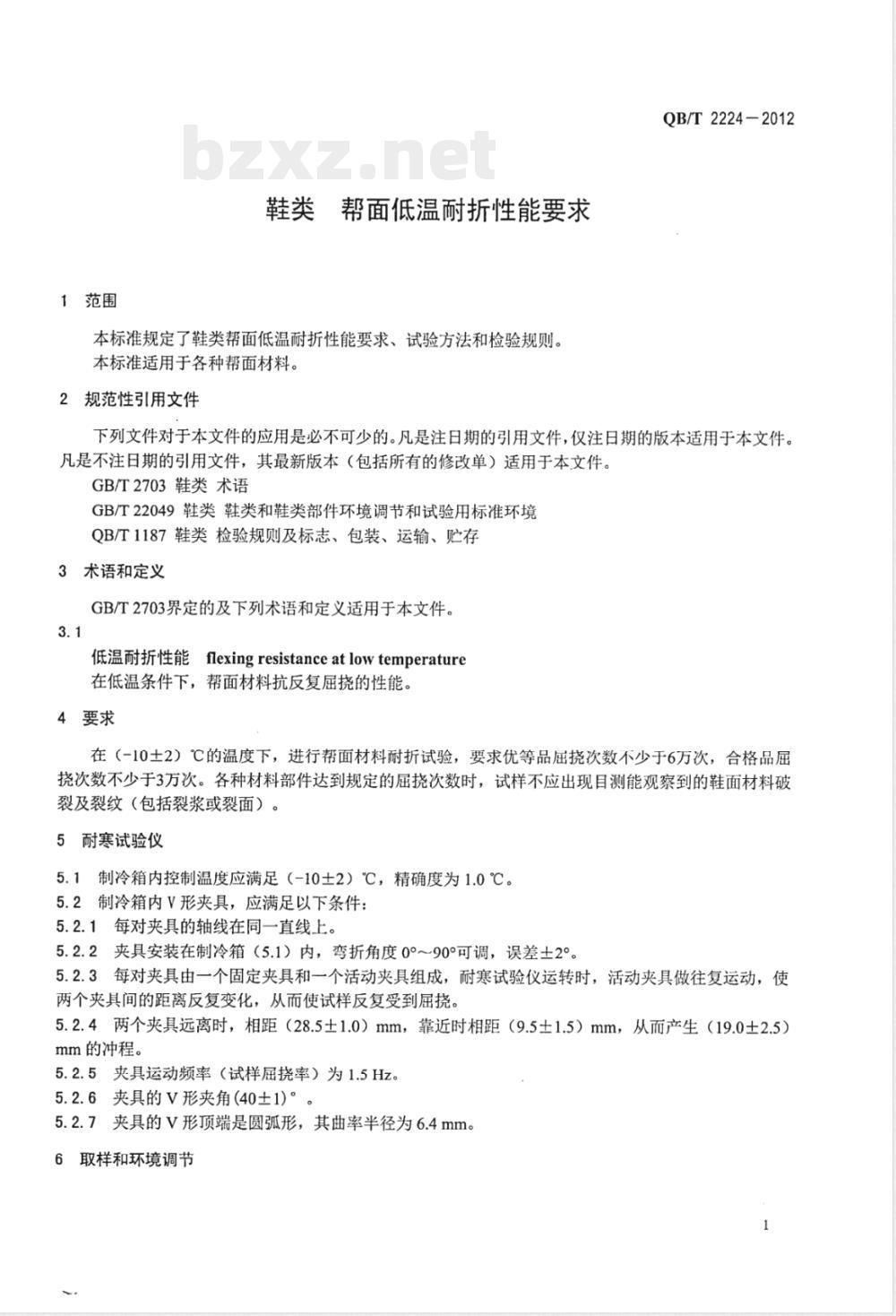

1范围
鞋类帮面低温耐折性能要求
本标准规定了鞋类帮面低温耐折性能要求、试验方法和检验规则。本标准适用于各种帮面材料。
2规范性引用文件
QB/T2224—2012
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2703鞋类术语
GB/T22049鞋类鞋类和鞋类部件环境调节和试验用标准环境QB/T1187鞋类检验规则及标志、包装、运输、贮存3术语和定义
GB/T2703界定的及下列术语和定义适用于本文件。3.1
低温耐折性能flexingresistanceatlowtemperature在低温条件下，帮面材料抗反复屈挠的性能。4要求
在（-10土2）℃的温度下，进行帮面材料耐折试验，要求优等品屈挠次数不少于6万次，合格品屈挠次数不少于3万次。各种材料部件达到规定的屈挠次数时，试样不应出现目测能观察到的鞋面材料破裂及裂纹（包括裂浆或裂面）。5耐寒试验仪
5.1制冷箱内控制温度应满足（-10土2）℃，精确度为1.0℃。5.2制冷箱内V形夹具，应满足以下条件：5.2.1每对夹具的轴线在同一直线上。5.2.2夹具安装在制冷箱（5.1）内，弯折角度0°～90°可调，误差土2。5.2.3每对夹具由一个固定夹具和一个活动夹具组成，耐寒试验仪运转时，活动夹具做往复运动，使两个夹具间的距离反复变化，从而使试样反复受到屈挠。5.2.4两个夹具远离时，相距（28.5±1.0）mm，靠近时相距（9.5±1.5）mm，从而产生（19.0±2.5）mm的冲程。下载标准就来标准下载网
5.2.5夹具运动频率（试样屈率）为1.5Hz。5.2.6夹具的V形夹角(40土1)°。5.2.7夹具的V形顶端是圆弧形，其曲率半径为6.4mm。6取样和环境调节
QB/T2224-2012
6.1试样数量：取样不得少于4片（横纵方向各2片），试样长70mm，宽65mm。6.2试样外观不允许有伤痕、杂质、污斑及擦伤等缺陷。6.3试样厚度为材料原厚度。推荐使用厚度不大于2.5mm的试样进行试验6.4将试样放置在符合GB/T22049要求的标准环境中调节24h。7试验步骤
7.1将夹具调到远离位置，然后将试片装在夹具里夹紧。试片外层朝外对称定位，试片的长度方向要平行于夹具轴线，试片两半部的边缘要在同一水平面上。7.2将每对夹具合拢，检查每个试片折叠时是否有一条对称地横跨试片的向里的皱折，且该皱折被一个由4条向外的皱折形成的菱形所环绕。7.3装试片之后，待制冷箱内的温度达到（-10士2）℃，开始屈挠7.4当试片出现裂纹时或达到规定屈挠次数时停机。记录屈挠次数。推荐每1万次停机检查试片，出现裂纹立即停止试验。
检验规则
检验规则按QB/T1187执行。
9判定
样品中不同试片的检测结果等级不同时，按低等级判定。试片全部达到第4章优等品或合格品要求，则相应判该样品低温耐折性能为优等品或合格品。如果有低温耐折性能为不合格品。
片以上未达到合格品要求，判该样品
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
