【CB船舶标准】 船用乘客电梯

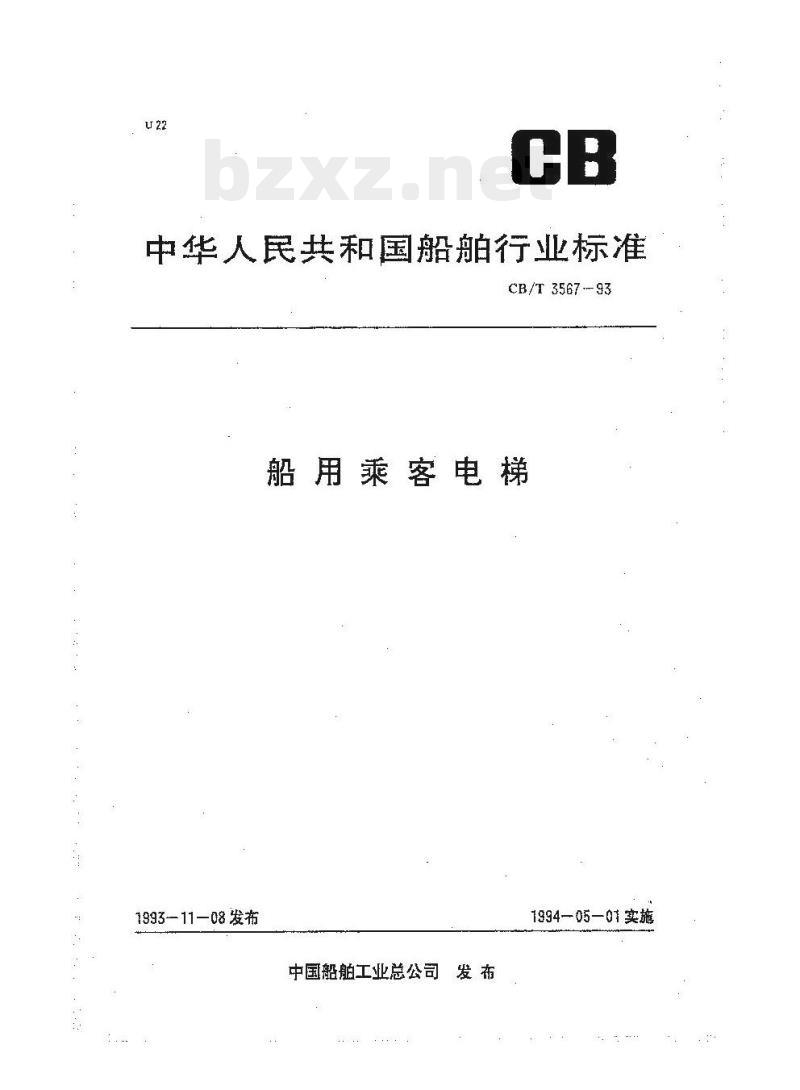

中华人民共和国船舶行业标准
CB/T 3567 -93
船用乘客电梯
1993-11-08发布
中国船舶工业总公司
1994-05-01实施

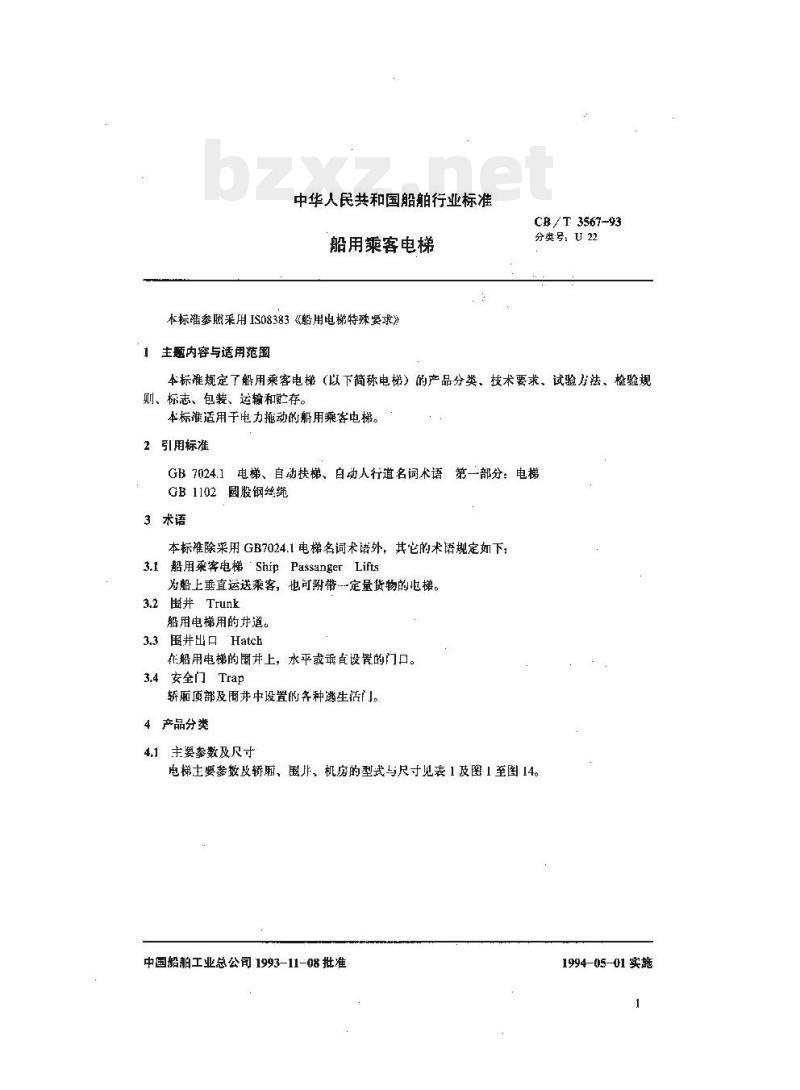

中华人民共和国船舶行业标准
船用乘客电梯
本标准奏照采用IS08383《船用电梯特殊要求》生题内容与适用范围
CB/T 3567-93
分类号：U22
本标准规定了船用乘客电梯（以下简称电梯）的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于电力拖动的船用乘客电梯。2引用标准
GB7024.1电梯、自动扶梯、自动人行道名词术语第一部分：电梯GB1102圆股钢丝绳
3术语
本标谁除采用GB7024.1电梯名词术语外，其它的术语规定如下；船用乘客电梯ShipPassangerLifts3.1
为船上垂直运送乘客，也可附带--定量货物的电梯。册井Trunk
船用电梯用的并道。
围井出口Hatch
在船用电梯的国井上，水平或垂直设置的门口。3.4
安全门Trap
轿厢顶部及围井中设置的各种逃生活门。4产品分类
主要奏数及尺寸

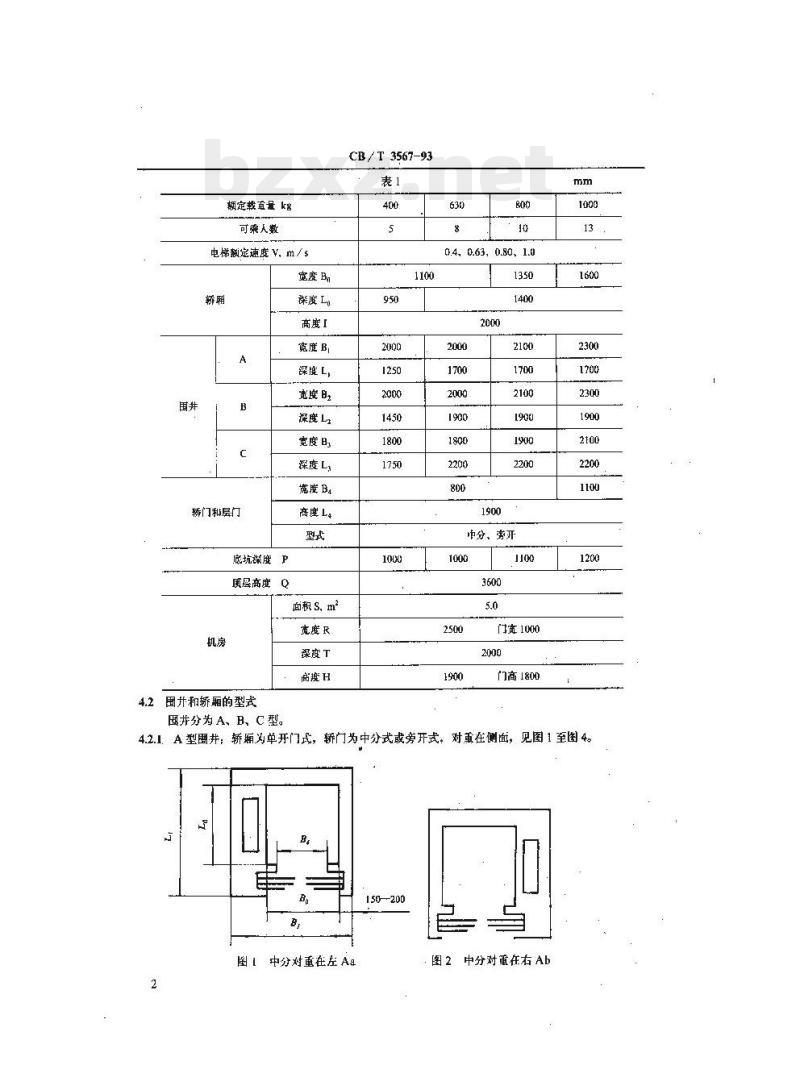

电梯主要参数及厢、围非、机房的型式与尺寸见表1及图1至图14。中国船舶工业总公司1993-11-08批准1994-05-01实施
额定载量k
可乘人数
电梯定度V，m/s
宽度 Bn
轿门和层门
底坑操度P
质层商度Q
深度 Lo
商度【
宽度B,
深度L，
宽度B
深度L
深度L
宽度 B4
商度L
面积S.m2
围并和轿厢的型式
宽度R
深度T
商度H
CB/ T 3567-93
0.4、0.63, 0.80、1.0
中分、旁开
门#1000
门商1800
围井分为A、B、C型。
4.2.1.A型围井；轿厢为单开门式，轿门为中分式或旁开式。对重在侧面，mm
见图1至图4
图！中分对重在左Aa
150--200
图2申分对重在右Ab
CB/T 3567-93

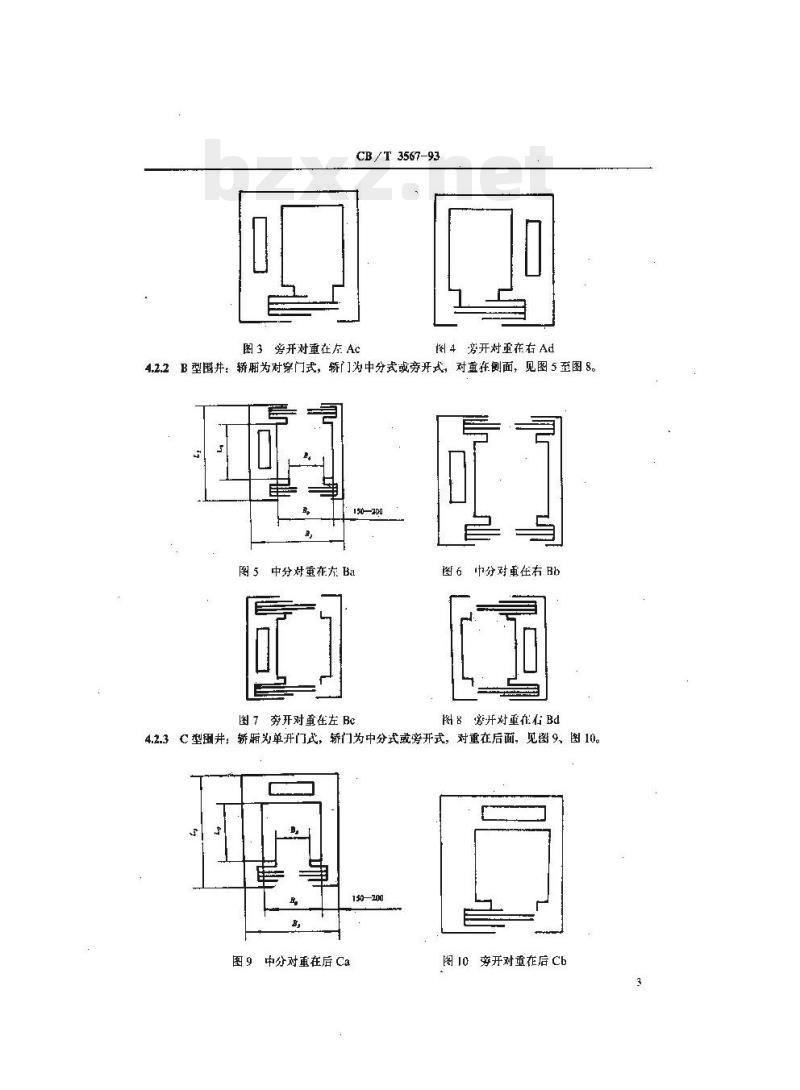

图 3旁开对重在左 Ac
图4旁开对重在右Ad
4.2.2B型医并：轿为对穿门式，轿门为中分式或旁开式，对重在侧面，见图5至图8图5中分对重在左Bt
图 7 旁开对重在左 Bc
图6中分对重在右 Bh
阁8开对重准石Bd
4.2.3C型围井：轿厢为单开门式，轿门为中分式或旁开式，对重在后面，见图9、图10。图9中分对重在后Ca
图 10旁开对重在后Cb

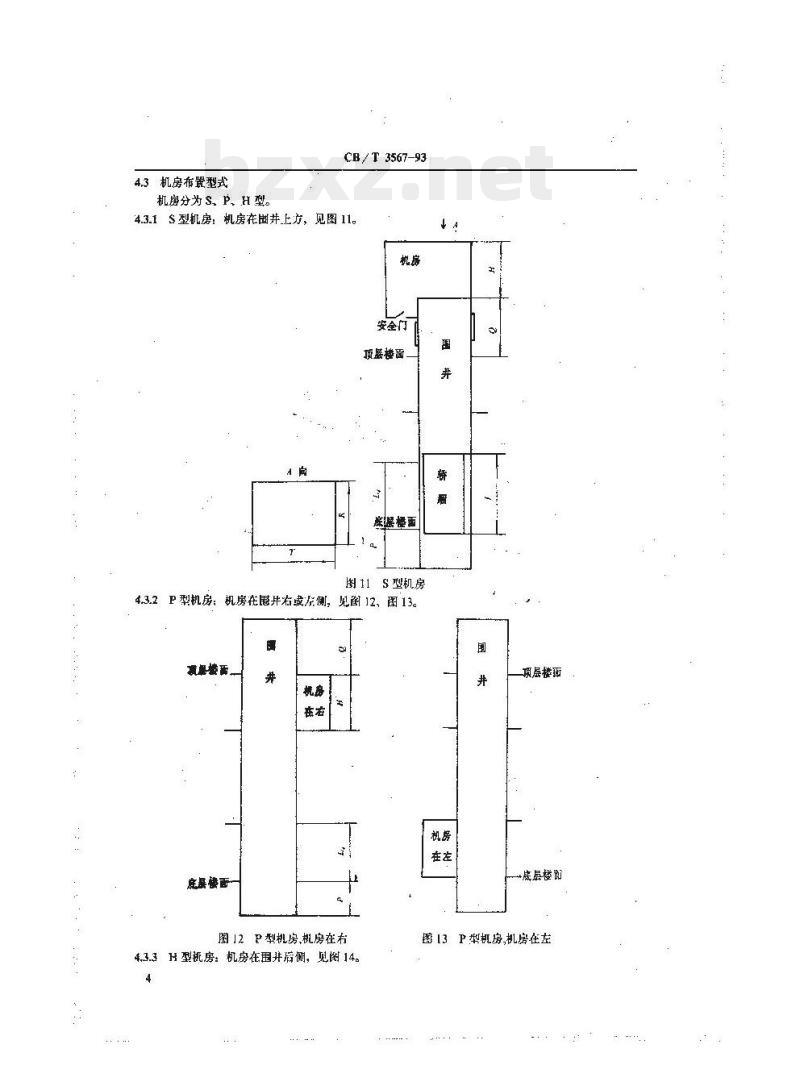

4.3机房布置型式
机房分为 S.P、H 型。
CB/T 3567-93
4.3.1 S 型机房：机房在断井上方，见图 11。机房
安全门
顶馨楼面
麻爆橙面
图11S型机房
机房在愿并右或左侧，见图12、图13。4.3.2P型机房；
预接面。
底晏楼面
圈12P型机房，机房在有
4.3.3H型机房：机房在围并后侧，见图14。4
项层楼面
层楼街
图13P型机房,机房在左
4.4标记
4.4.1标记的组成
产品名称
4.4.2标记示例
昙楼面
底层楼面
CB/T 3567-93
图14H型机房
标准号
-额定裁重量／额定速度，见表】机房布置形式，见4.3
围并和轿厢的形式，见4.2
额定载重量800kg，速度0.63m／s，A型围井，轿厢为单开门式轿门为中分式对重在右，机房在上方，船用乘客电梯；
船用乘客电梯AbS800/0.63CB/T3567-935技术要求
5.1电梯工作条件
5.1.1环境空气温度-10~+50C。
5.1.2空气相对湿度为95%并有凝露。5.1.3周鼠介质中有盐雾、油雾和鑫菌。5,1.4船舶正常航行所产生的振动频率 0～25H，全辐值2mm。5.1.5船播±10°以内，摇摆周期10s，纵摇土5°以内，摇摆周期7s，垂荡A按下式计算，片应A<3.8m，周期10s。
A=3.8-0.01 (L-250)
式中：L船长，m，以最大吃水时两垂线间距离为谁。5.2电梯性能
+*+ (1)
5.2.1当电源为额定频率，电机施以额定电压时，电梯轿厢在半载向下运行至行程中段时的速度，其允差应不超过额定速度的15%。CB /T 3567-93
5.2.2电梯起动制动加速度、减速度最大值不大干1.5m/s°5,2.3轿厢的平层雄确度应符合下列规定：电梯额定速度 0.4m / s时，平层精度为+ 15mm;电梯额定速度0.63~1.0m/s时，平层精度为±30mms5,2.4电梯平衡系数应为 40%~50%5.2,5船舶敢大横播角±30 °以内，摇摆周期 105，最大纵据角±10°以内，摆周期 7s 的情况下，电梯应不损坏。
5.2.6电梯应能接受两路供电。
5.2.7电梯应设有手动装置，当电源供给发尘故障时，于动移动轿厢的力不超过400N。5.2.8电梯应有如下安全设施：
a.超速保护装置；
b.供电系统断相、错相保护装置C.撞底缓冲装置
d.超越上、下搬限工作位置时的保护装置；e.层门锁与轿厢门电气机械联锁装置，f.轿媚和对重应有防止断绳下落装置，%：停电或电气系统发生故障时应有轿相慢速移动的措施：h.超载保护装置并报警。
5.3电引机
5.3.1电梯应有专用的摩擦电引式电引机。5,3,2 业引机在运行时不得有杂音，冲击和异带娠动，噪音应小于 80dB，减速箱内油温不应高于85c.
5.3.3出引机应采用解用电机。
5.3.4或引[机应有一套制动器，当轿厢载有125%额定载重显以癫定速度运行时，应能有效制动。在动力电源、控制电路电源失电时，制动器能自动动作。5.3.5电机电机必须用两个独光的接触器切断电源，接触器的触点应串联于电源电路中，电梯停止时，如果其中一个接触器的主触点未打开，最迟到下谈运行方向改变时，必须防止轿厢再运行。.4限速器
5.4.1当电梯速度超过115%额定速度时，操纵新厢安全钳的限速器应动作。5.4.2限迷器动作时，限速器绳的拉力应不小于安全起作用耐所需力的两错，且不小于300N，5.4.3限速的动作速度调定后，共调节部位应加铅封。5.4.4在检查或测试时，应有可能在一个比5.4.1条规定值低的速度下，通过某种方式使限速器动作，并操纵安全钳。
5.4.5对重安全钳的限速器动作时的电梯速度应高下轿翻安全钳限速器的动作速度，但不超过10%
5.5安全钳
5.5.1轿媚和对重应各装一套仅能在下行时动作的安全钳，在达到轿瓶限速器动作速度时，甚至在悬佳装置断裂的情况下，安全应能夹紧导轨使装有额定载重量的厢制停炸保持静:状态。5.5.2各类安全钳的型式及使用范围：a.额定速度小于等于0.63m／s的电梯，采用瞬时式安全钳：b.额定速度大于等于0.8m/s的电梯，采用具有缓冲作用的瞬时式安全钳。5.6缓冲器
CB/T3567-93
5.6.1 蕃能型缓冲器最大的行释应不小于如下数值。S.D.135V3....
且$120.065
武中： S,---行程，m:
V—额定速度，m／ss
5.6.2耗能型缓冲器的行程应不小于如下数值。式中：S,—行程，m
S2.>0.067V2.
5.6.3当载有频定载重量的轿赠以额定速度撞击缓冲器时，缓冲露作用期问的平均减速度应不大于岛，2.5g以上的减速度时间应小于0.04sb5.7轿驱、轿门和开门机
5,7.1轿厢有效面积不应大十表2数值麦2
髓定鼓重量最g
新减有效面租m2
5.72轿应封闭，只充许有下列开：4。使用者正常出人口
b.安余门
c通风孔。
5.7,3轿内应设置扶手，
5.7.4轿厢应设置防滑地面。
5.7.5轿厢墅、轿厢门、轿厢预和矫厢底等须有足够的机械强度，以承受在船舶航行时电梯正常运行和安余错动作时的以及轿厢磁措其缓冲器时所产生的力：5.7.6轿晰！门应装有在船航航行时防！白然打归和突发关闭装置。5.7.7轿厢应有通风孔，其有效面积不小于1%轿脂有效面积。5.7.8轿厢应装备有永久性电气照明，确保地而与控制装置至少有50LX照度。5.7.9动力操纵的自动门，应有防止夹住人的机构功能。5.8层门与门锁
5.8.1层门应装有在船舶航行时防止自然打开和突发关闭装暨。层门高度白甲板起不小于1900mm；自门槛卸档水围栏起不小于1600mm，宽度不小于800mm。5,8,2 所有层门均应设胃紧急所门装置。5.8.3层门颈具有足够机械强度、刚度、门锁应可靠。5.8.4层门附近地橱照度不小了50LX。5.9慧佬装置
5.9.1钢丝绳应符合GB1102电梯钢丝绳有关规定。5.9.2钢丝绳应至少有三根，且是独立的。5,9.3虑引轮或谱轮的节圆直径应不小于钢丝绳公称直径 40倍。5.9.4钠丝绳安全系数应火」16
5.9.5钢丝绳与其端按装置的接合处机械强度应能承受钢丝绳最小破断负荷的80%以上。5.9.6钢丝绳皮引腔满足以下两个条件：a.尚对再在缓冲器土而电引按电梯上行方向旋转时，不可能提升轿厢，b.惠引应满公式（4)。
武甲：
CB/1 3567 -93
在载有125%额定载重量的轿厢位于最低层站改空载轿厢位于最高站时，电引轮两边钢丝绳中的较大静拉力与较小静拉力之比：与加速度，减速度有关系数，最小充许值为1.10，月C，a—为轿丽的制动减速度，m/s;
{—钢丝绳在绳糖中的当量度燃系数;C2与绳槽形状有关的系数
t-w一钢丝绝在患引轮上的包角，班度。对半阅植或切口精;
C,- 1 - 0;
f=4 (1 - sin(8/ 2)]
对形槽：
c,-1· 2;
win(2/2)
式中：
钢丝绳与球墨铸侠绳轮之间摩撕系数0.09；gf
β一电引轮上带切口槽或半竭措的切口角，强度；-电引轮J:V型槽的爽角，弧度。5.9.7钢丝绳在绳植中的比压计算对带切口樱或半圆见图15按公式（5）计算：8c0(8/2)
B--in序
对V形模见图16按公式(6)计算：4.5
ndD*sin(y/2)
式中:P-—比压，N/ mm\;
当满载轿厢停靠在最低层站对，在电引轮水平面上轿厢一谢的丝绳的静拉力，T
钢丝绳直径，m扣
电引轮直径，mm
钢丝绳根数。
在轿需载有额定载荷时，按公式（7）比算：59
CB/T 3567-93
一在轿垢额定速度时的钢丝绸速度，m/s。武中：v
5.9.8应设有防止钢丝绳从曳引轮或滑轮绳中脱落和进入杂物的措施。5.10对重
5.10.1对重块用钢或铸铁制成：5.10.2至少应用二根拉杆牢固地把对重块夹紧在钢框架内。5.11导轨
5.11.1导轨应由材制成，并可靠固定。7
5,11,2导轨及其附件、接头应有足够刚度、强度、在5.1.5 的条件下运行时，挠度不大了3mm。并能承受安余钳动作时所产生的力和轿翻不均勺载荷引起的导轨挠曲。5.11.3轿厢和对重在全行程中，包括可能的超行程中均有导轨导向。5.11.4导轨支撑间距不人于1.5m，支撑点应有足够刚度、强度。5.11.5导轨接头处应有摔头，无间隙，平滑。5.12围井
5.12.1电梯围并在整个高度内，采用封闭式。5.12,2当轿厢处于最高或最低位置时，用并中电梯上部净空和电梯下部底坑应使人员得以保护，曳引电梯当对重停在完全压缩的缓冲器上时，轿黯顶以上空间距离至少应有0.75m，当轿痴停在完全压缩的缓冲器.上时，坑底和轿媚底之间距离至少应有0.7m。5.12.3仪有与电梯有关的管道和电缆才可以设置在围并内。5.12.4围并应有单独的通风系统。5,12.5围升内的移动电缆应加设保护来防止危险，保护装置可制成内部平滑的金属措，槽的宽度应允诈该移动电缆在白由悬挂形成坏形时能顺利被通过。5.12.6围升应防止水和浪花溅人。5.13逃牛
5.13.1轿厢及围均应有安全门，安全门面积至少0.24m，其每边边长不小于350mm，旅客电梯的安全门，仅装置一个只有在外边有手柄的机械式筛子锁，船员电梯的安全门装有内外均有手柄的机撼式弹了锁。
5,13.2船员使用的电梯轿掘中应设置固定梯子或类似装置。旅客电梯的逃生用梯子作为附件存放在值班室。
5.13.3圆井内从底层层门到顶部安全门整个高度内设置周定梯了或踏脚。5.13.4围并安全出[1可不用钥匙从围并里面打开，而从外面打开该安全门必须用钥匙打开。5,13.5轿厢因故停在非开锁区，可手动使轿厢到达死锁区，在开锁区内，可以用手并启或部分开启轿门和层门、
5.13.6至少用两种语言和示签图描亏逃脱方法，应示出在轿厢内部、项上、图并内部安全门处及电梯机房。
5.13.7轿翻应有不受开门及其它联锁牵制的检够运行能力。5.14控制和保护t
5.14.1、电梯的各种电、机械安金联锁保护应齐全。5.14.2限速器动作后，电梯主电路应切断。5.14.3任一层门轿厢门或安全门打开，均自动切断卡电路。5.14.4电梯在运行过程中，层门应不能打开。CB T 3567-93
5.14.S轿厢、阖并和电梯机房应设置应急照明。应急照明应在士电网有故障的情况下至少保证提供Th
5.14.6所有轿厢内应设置报警系统，或电话分机，能在平时或应急时把信号送到值班室。5.14.7轿厢内外人员能通过标志或信号知道轿厢停在那个层站。5.14.8：出引机驱动电梯，在轿厢或对重被碍物挡住，从而引起钢丝绳在奥引轮上滑动，应能在20s内自动切划断电源。
5.14.9电梯载重量超过额定载重量110%时应有超载报警，开保证电引机不能启动。5.15其它
各操作部位应有明显的操作指示牌、说明性指示牌和防止误操作和危险的警告性指示牌。6试验方法
6.1电梯静力试验
轿厢于最低停站位置，轿厢内装额定载重量的225%，历时10min，检查钢丝绳及接头强度，钢丝绳在变引轮精内应无滑动现象，电机制动器应可靠制动。6,2检修运行试验
电梯处十检修运行工况，运行2次，进行下列试验。6.2.1启门打开可运行。
6.2.2轿门1打开可运行。
6.2.3安全门打开可运行。
6.2.4停层按钮不起作用，但极限开关动作起作用。6.2.5随开随停，人工控制。
6.2.6超载报警时，仍可运行。
6.3空载运行试验
6.3.1电梯空载在整个高度内向上向下运行各100次，息门和轿门应开、关。6.3.2电流，电乐、速度和平层精度的测望，不少于10次。6.3.3对重压在缓冲器土而电引机按电梯上行方向旋转时，不可能提升轿厢。6.3.4电梯单层和多层上、下行各测量电梯加速度和减速度3次，并测盛垂直、水平振动加速度。6.4半载运行试验
6.4.1电梯半载在整个商度内向上、向下运行各100次，层门和轿厢应斤、关。6.4.2电流、电压、速度和平层精度的测量，不少下10次。6.5满载运行试验
6.5.1电梯额定教重虽在整个高度内向七、向下运行各100次，层门和轿门应开、关。6.5.2电流、电压、速度和平层精度的测盘，不少于10次。6.5.3轿厢压在缓冲器上，而患引机按电梯下行方向旋转时，不可能提升对重。6.5.4电梯单层和多层上、下行各测电梯加速度和减速度3次，并测量垂直、水平报动加速度。6.6超载运行试验bZxz.net
6.6.1电梯轿厢装载115%额定载重量在整个高度向上、间下运行各10次，层门和轿门应开、关。6.6.2电梯在行程下部范围内，轿瓶装载125%额定载重量下运行不少于10次。电气设备绝缘试验
分别测试电机、电控箱冷态、热志时对地绝缘电阻。6.8电控设备耐压试验
电控箱对地2500V，1min耐压试验。10
6.9润温试验
CB /T 3567-93
减整箱在出厂试验完毕时油滋小于85℃。6.10噪音试验
测最机房内噪音dB（A）<80轿厢内噪音 dB（A）≤55，巩门过程噪意dB（A）<65，峰值除外。
6,11 电梯安全设施的试验
应符合5.2.8条要求规定，如有任一个内容不合格则该电梯不能进行试验。6.11.1超速保护试验
电梯在底层站的上一层，轿厢密载。用不大于0.63血／速度向下运行，在机房人为动作限速器，此时安全钳开关动作使电机停转，安全钳卡住导，试验2次。6.11.2供电系统断相、相保护试验将总输人线断去一相和交换序，电梯应不能工作，试验2 次。6.11.3撞底缓冲试验
轿厢以空载和额定裁重量，分别在对重缓冲器和轿厢缓冲器进行静压5min，然后放松缓冲器，使其回复正常位置，试验2次。
6.11.4超越上、下级限工作位置的保护试验电梯以不大于0.63m/s速度上和向下运行，当电梯超越上，下极限工作位置时，极限开关应动作，电梯琬停比运行，试验2次。6.11.5层门锁与轿厢门电气联锁试验当层门墩轿厢门成安全门没关闭时，操作运行按钮，电梯应不能运行，电梯轿嗨在运行时将层门或轿厢门或安全门打开，也梯应停止运行。6.11.6断绳保护试验
可模拟断绳使轿厢和对重分别下落时，安全能起作用。6.11,7断电试验
人为断电，手动移动轿厢至层门。6.11.8超教保护试验
超载报暨除检修运行工况下，不能启动。6.12 电梯整机可括性试验
可靠性试验在台架进行，电梯上下行总次数10000次，间附层门和轿门开、关整个试验充许在20日内完成，并应满足下列要求，6.12.120%以下载重量，80%以上载重量的几率应大下25%612.2试验期不应带故障选行，故障发生总次数不大于2次。612.3每次故障修复时间不大于2h613电控箱船用条件试验
按船舶检验局有关规定进行试验，电控箱率少进行神击、振动、交变湿热、高温，低温试验，电气元件应有盐雾、穿菌试验。
检验规测
7.1出厂检验
每台电梯在出厂前应进行出厂试验和检验，其检验项目、试验方法，检验要求见表3。11
