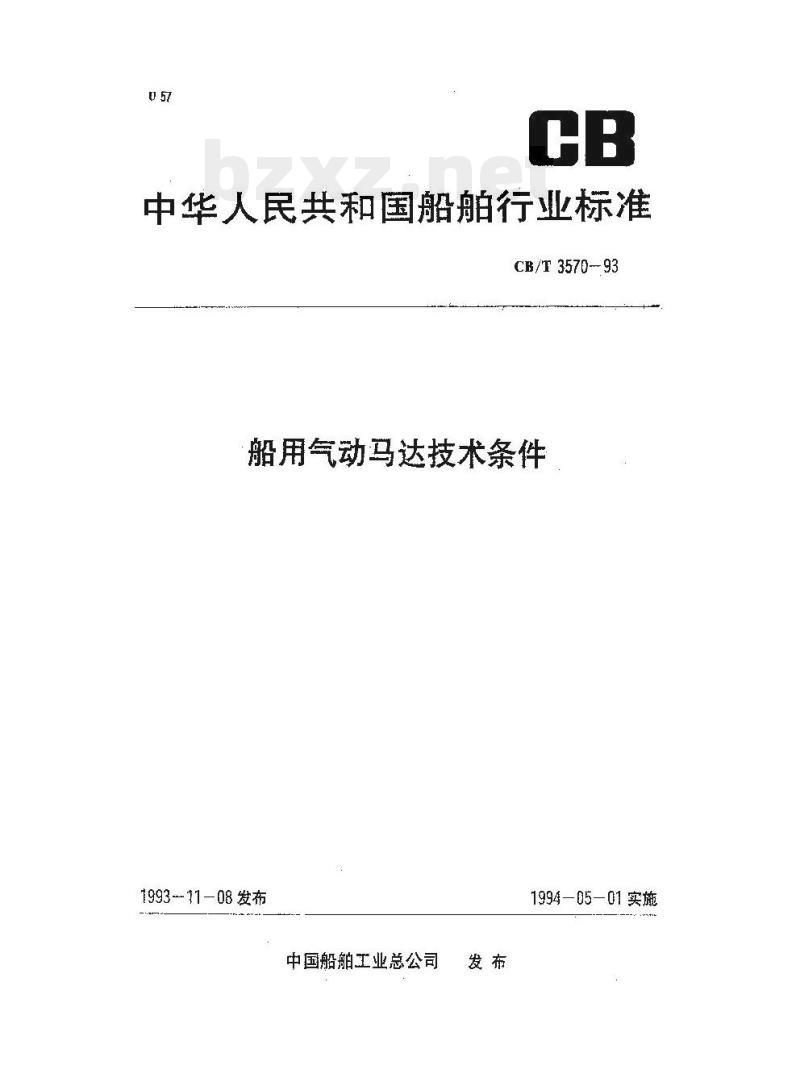

【CB船舶标准】 船用气动马达技术条件

中华人民共和国船舶行业标准
CB/T 3570-93
船用气动马达技术条件
1993-11-08发布
中国船舶工业总公司
1994-05-01实施

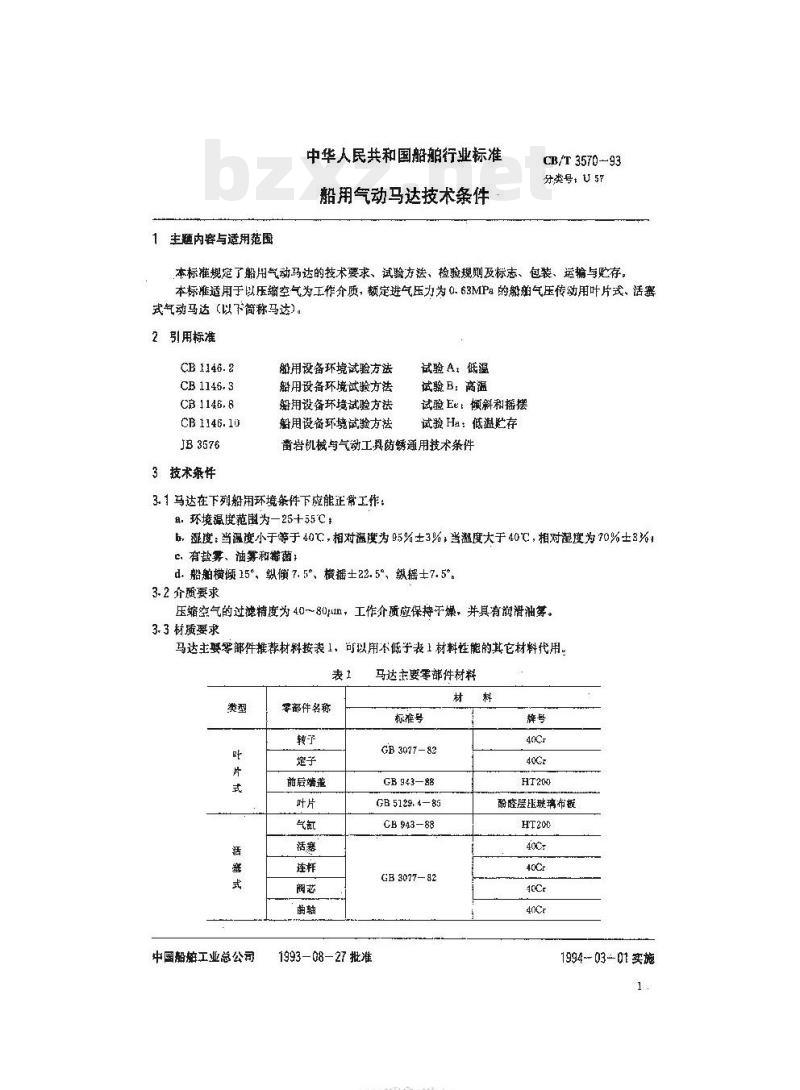

1主题内容与适用范
中华人民共和国船舶行业标准
韶用气动马达技术条件
CB/T 3570-93
分类号，U57
本标准规定了船用气动马达的技术要求、试验方法、检验规则及标志、包装、运输与贮存。本标适用于以压缩空气为工作介质，额定进气压力为0.63MP:的船舶气压传动用叶片式、活塞式气动马达 (以下筒称马达)。
2引用标准
CB 1146.2
CB 1146. 3
CB 1146. 8
CB 1146.10
JB3576
3技术条件
谢用设备环境试验方法
船用设备环境试验方法
船用设备环境试验方法
船用设备环境试验方法
试验 A：低温
试验B：高温
试验Ee:倾斜和摇摆
试验 HI：低温存
凿岩机械与气动工具防锈通用技术条件3.1马达在下列船用环境条件下应能正常工作：期，环境摄度范鼠为—25十55℃#b，湿度：当温度小于等于40℃，相对温度为95%士3%，当溢度大于40℃，相对湿瘦为70%±3%c、有盐雾、油雾和藓菌；
d、船舶横阙 15°、纵倾7. 5°、横播士22.5°、纵摇士7.5°。3.2介题要求
压缩案气的过滤精度为40～80mm，工作介质应保持于燥，并真有润滑油等。3.3材质要求
马达主要零部件推荐材料按表1，可以用不低于表1材料性能的其它材料代用。表1
中国船始工业总公司
零部件名称
前后媽美
1993-08-27 批准
马达主要零部件材料
标准号
GB3077-82
GB 943—88
GB 5129. 4-85
CB 943-88
GB3077—#2
HTYKADNIKAca-
酚醛层压玻璃布板
1994-0301实施

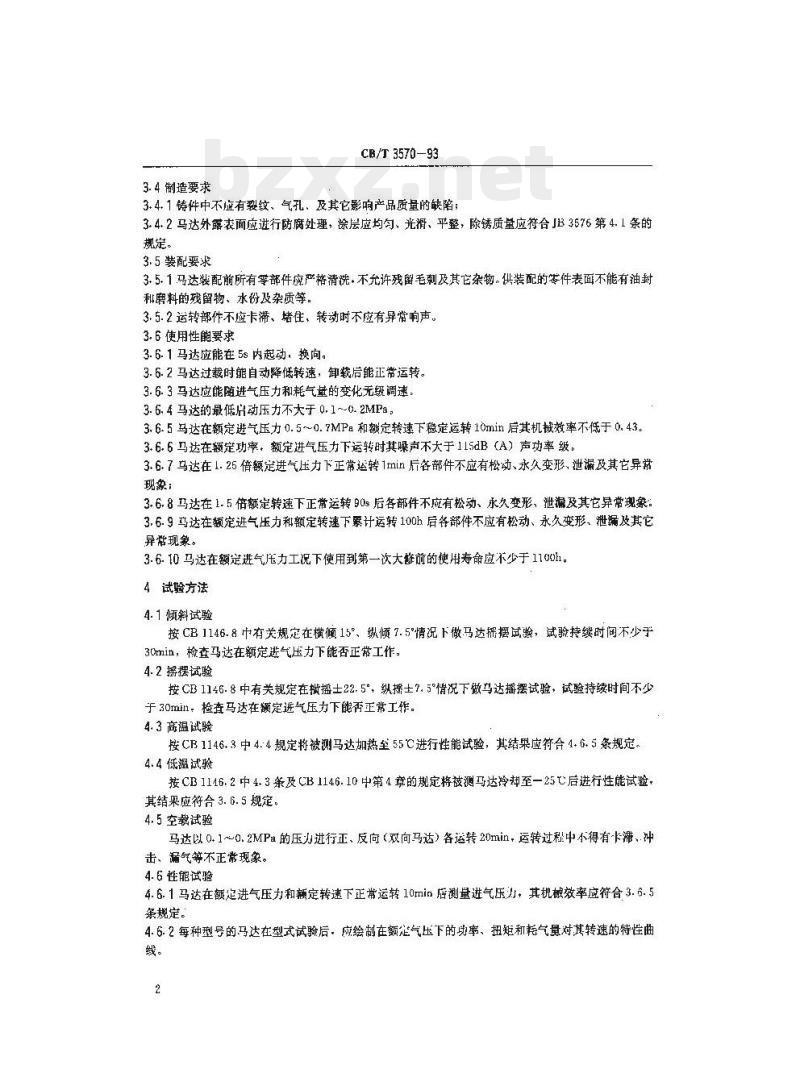

3.4制造要求
CB/T 3570—93
3.4.1铸件中不虚有裂纹、气孔、及其它影响产品质量的缺陷；3.4.2马达外露表面应进行防腐处理，涂层应均匀、光滑，平整，除锈质量应符合JB3576第4.1条的规定。
3.5装配要求
3.5.1马达装配前所有零部件应严格清洗·不允许残留毛刺及其它杂物。供装配的岑件表面不能有油封和磨料的残留物、水份及杂质等。3.5.2运转部件不应卡滞、堵往，转动时不应有异常响声。3.6使用性能要求
3.6.1马达应能在5s内起动，换向。3.6.2马达过载裁时能自动降低转速，卸载后能正常运转。3.6.3马达应能随进气压力和耗气量的变化无级调速！3.6.4马达的最低启动压力不大于0.1~-0.2MPa：3.6. 5马达在额定进气压力 0. 5~0. 7MP和额定转速下稳定运转10min后其机械效率不低于0. 43。3.6.6马达在额定功率，额定进气压力下运转时其噪声不大于115dB（A）声功率级，3.6.7马达在1.25倍额定进气压力下正常运转1min后各部件不应有松动、永久变形、泄漏及其它异常现象；
3.6.8马达在1.5倍额定转速下正常运转90s后各部件不应有松动、永久变形、泄漏及其它异常现象：3.6.9马达在额定进气压力和额定转速下累计运转100h后各部件不应有松动、永久变形、泄漏及其它异常现象。
3.6.10马达在额定进气压力工况下使用到第一次大替前的使用寿命应不少于1100h。4试验方法
4.1倾斜试验
按CB1146.8中有关规定在横倾15°、纵倾7.5情况下做马达据摆试验，试验持续时间不少于3Cnin，检查马达在额定进气压力下能否正常工作。4.2摄摆试验
按CB1146.8中有关规定在横播士22.5°，纵摇士7.5°情况下做马达摇摆试验，试验持续时间不少于30rmin：捡查马达在额定进气压力下能否正常工作。4.3高温试验
按CB1146.3中4.4规定将被测马达加热至55C进行性能试验，其结果应符合4.6.5条规定。4.4低温试验
按CB1146.2中4+3条及CB1146.10中第4章的规定将被测马达冷却至一25后进行性能试验其结果应符合3.6.5规定。
4.5空载试验
马达以0.1~0.2MPa的压进行正、反向（双向马达）各运转20min，运转过租中不得有卡滞、冲击、漏气等不正常现象。
4.6性能试验
4.6.1马达在额定进气压力和额定转速下正常运转10min后测量进气压，其机械效率应符合3.6.5条规定。
4.6.2每种型号的马达在型式试验后，应绘制在额定气压下的功率、扭矩和耗气量对其转速的特性曲线。

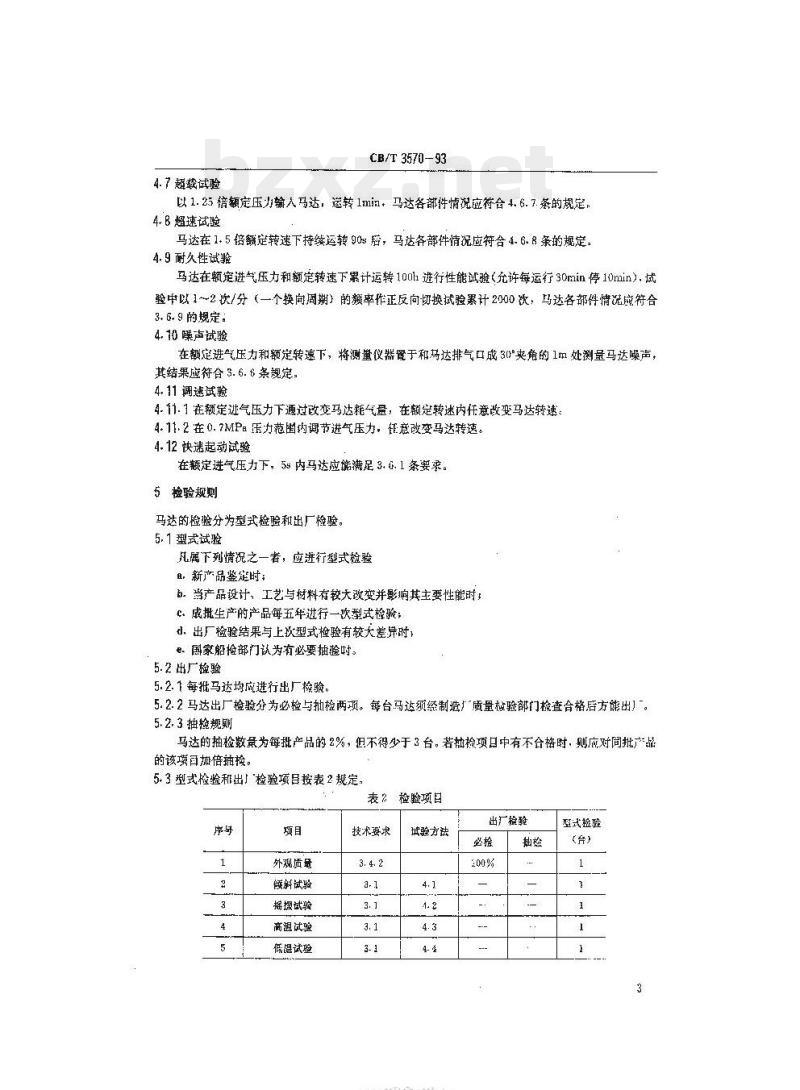

4.7超载试验
CB/T3570-93
以1.25倍额定压力输入马达，运转1mim，马达各部件情况应符合4.6.7.条的规定，4.8超速试验
马达在1.5倍额定转速下持续运转90s暂，马达各部件情况应符合4.6.8条的规定，4. 9 耐久性试验
马达在额定进气压力和额定转速下累计运转100h进行性能试验（允许每运行30min停10min），试验中以1～2次/分（一个换向周期）的额率作正反向切换试验累计2000次：马达各部件情况应符合3.6.9的规定：
4.10赚声试验
在额定进气压力和额定转速下，将测量仪器置于和马达排气口成30°夹角的1处测量马达噪声，其结果应符合3.6. 6 条规定，
4.11调遗试验
4.11.1在额定逊气压力下通过改变马达耗气量，在额定转速内任意改变马达转速。4.11.2在0.7MP=压力范围内调节进气压力，征意改变马达转速。4. 12 快递起动试验
在额定进气压力下，55 内马达应满足 3. 心, 1 条要求。5检验规则
马达的验验分为型式检验和出厂检验。5.1型式试验
凡属下列情况之一者，应进行型式检验，新产品鉴定时；
b。当产品设计、工艺与材料有较大改变并影响其主要性能时；c、成批生产的产品每五年进行一次型式检骏；d，出厂检验结果与上次型式检验有较大差异时，e.国家船检部门认为有必要抽验时。5.2出厂检验
5.2.1每批马达均应进行出厂检验。5.2.2马达出厂检验分为必检与抽检两项。每台马达须经制造广质量检验部门检查合格后方髂出。5.2.3抽挖规则
马达的抽检数量为每批产品的2%，但不得少于3台。若抽检项口中有不合格时，则应对间批产品的该项加倍抽检。
5.3型式检验和出厂检验项目按表2规定，表2检验项目
外观质量
斜试验
摇摆试验bzxZ.net
高温试验
低温试验
投术要求
试验方法
HTYKADNIKAca-
出厂税验
型式验验
（台）
空载试验
额定性能试验
超载试验
超速就验
耐久性试妆
噪声试峻
调速试验
快速起动试箍
换向试验
自动降速试验

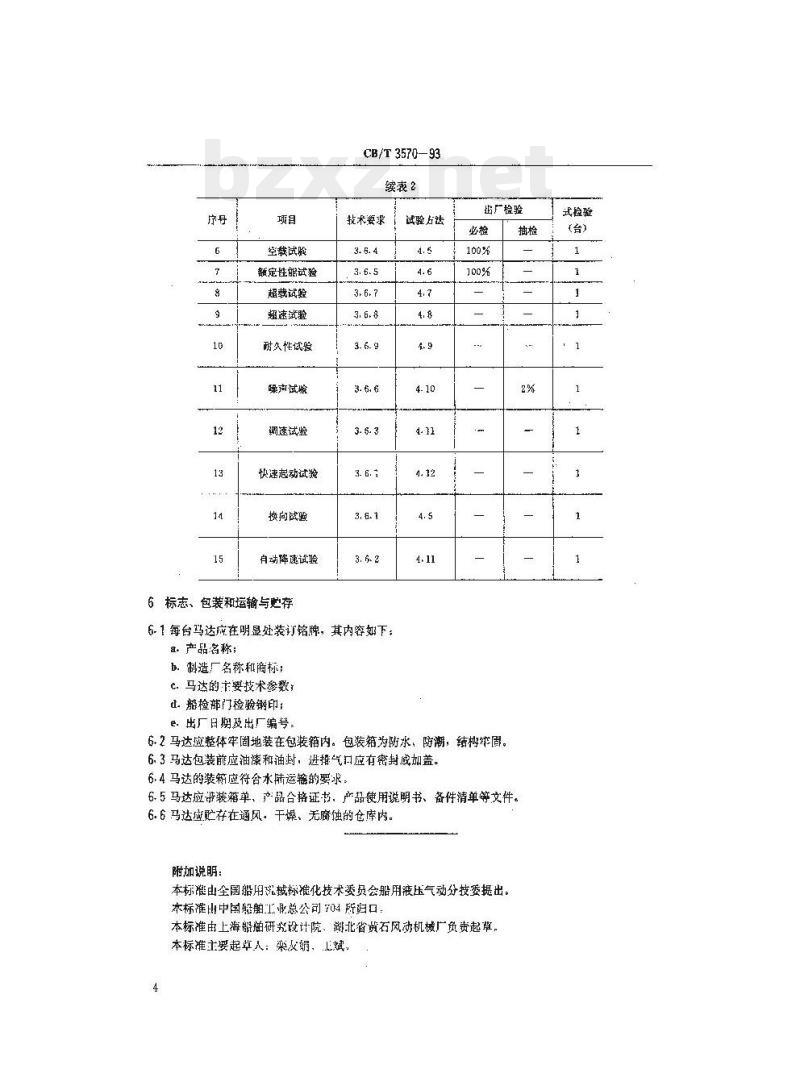

6标志、包装和运输与存
CB/T 357093
续表2
技术要求
6-1每台马达底在明显处装订铭牌，其内容如下；产品名称；
b.制造厂名称和商标：
c.马达的主要技术参数；
d-船检部门检验钢印；
e：出厂日期豉出厂编号：
试验左法
出厂检验
6.2马达应整体牢固地装在包装箱内。包装箱为防水，防潮，结构竿圖。6.3马达包装前应油漆和油封，进摄气问应有密封或加盖。6.4马达的装箱应符合水陆运输的要求，推检
6.5马达应谢装箱单，产品合格证书，产品使用说明书、备件清单等文件。6.6马达应贮存在通风。干燥，无腐蚀的仓库内。附加说明：
本标由全国船用械标谁化技术委员会船用液压气动分技委提出。本标准出中国辑舶工此总公司704所归口本标准由上海船焰研究设计院、測北省黄石风动机楼广负责起章，本标推主要起毕人：栾及娟、斌，4
（台）
