【CB船舶标准】 船用立式海水泵

中华人民共和国船舶行业标准
CB/T3523-93
船用立式海水泵
1993-11-08发布
中国船舶工业总公司
向发布
1994-05-01实施

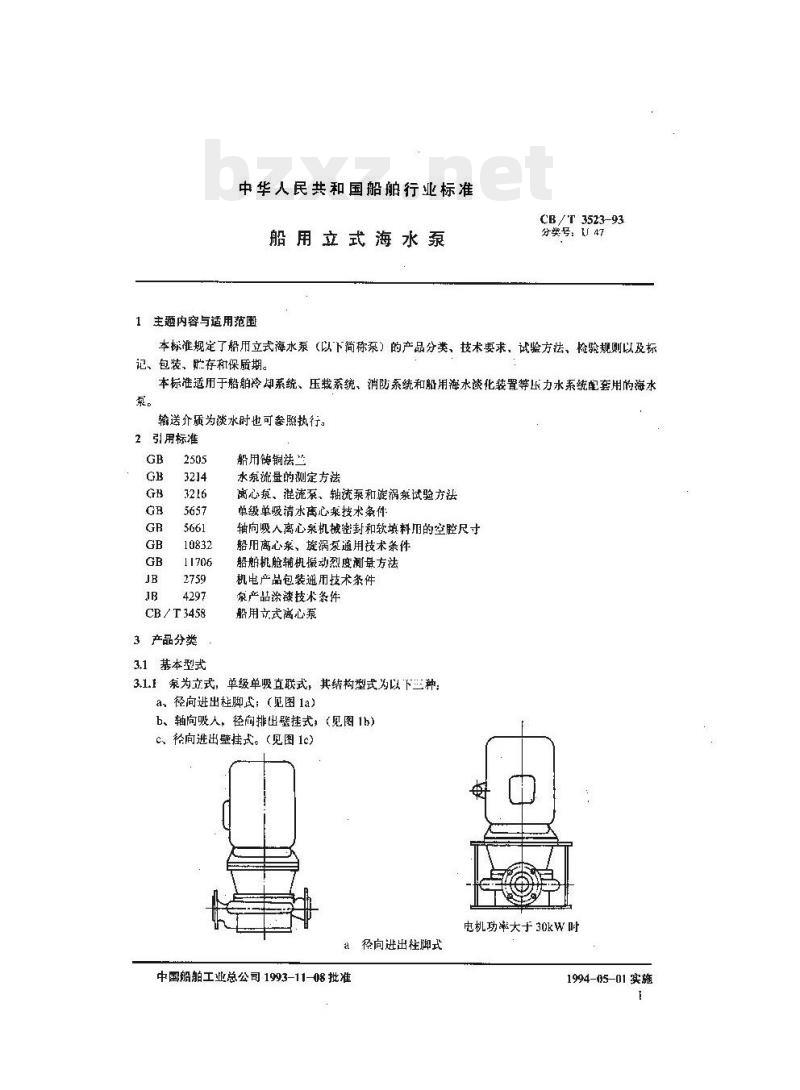

中华人民共和国船舶行业标准
船用立式海水泵
1 主额内容与适用范围
CB/T 3523-93
分类号：［47
本标准规定了船用立式海水泵（以下简称泵）的产品分类、技术要求，试验方法、检验规则以及标记、包装、贮存和保质期。
本标准适用于船舶冷却系统、压裁系统、消防系统和船用海水嵌化装置等压力水系统配套用的海水泵。
输送介质为谈水时也可参照执行。2引用标准
CB/ T3458
3产品分类
3.1 基本型式
船用铸铜法兰
水泵流量的测定方法
离心泵、混流系、轴流泵和旋祸案试验方法单级单吸清水离心案技术条件
轴向吸人离心泉机械密封和软填料用的空腔尺寸船用离心泵、旋涡泵通用技术条件船舶机舱辅机摄动烈度测盘方法机电产品包装通用技术条件
象产品涤漆技术条件
船用文式离心泵
3.1.1泵为立式，单级单吸直联式，其结构型式为以下三种a、径向进出柱脚式；（见图la）b、轴向吸人，径向排出挂式，（见图1b）C、於向进出壁挂式。（见图1e)电机功率大于30kW时
a径向进出柱脚式
中国船舶工业总公司1993-11-08批准1994-05-01 实施

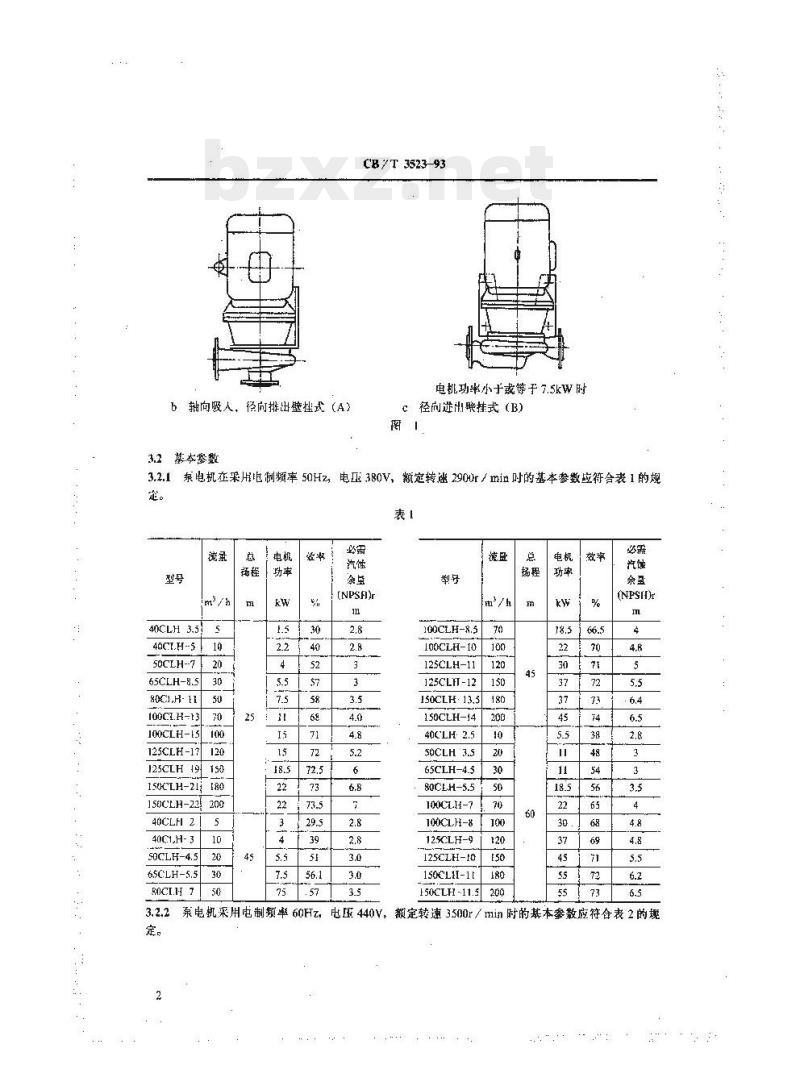

b轴向吸人，径向排出壁挂式（A)3.2基本案数
CB2T 3523-93
电桃功率小于或等于7.5kW时
C径尚进H瞻挂式（B）
3.2.1泵电机在采用电制频率50Hz，电压380V，额定转速2900r/min时的基本参数垃符合表1的规。
40CLH 3.5
SQCLH-7
65CLH-8.5
80C1,H-1
100CI.H-13
100CLH-13
125CLH-17
125CLH19
I50CLH-211
15ECLH-22
40CLH2
40C1,H- 3
50CLH-4.5
65CLH-5.5
ROCIH1
泵电机来用电制颖率60Hz，
(NPS)r
电压440V
100CLH-8.5
100CLH-10
125CLH-11
125CLFT-12
150CLH-13.5
150CLH-14
40CLH- 2.5
50CLH 3.5
65CLH-4.5
80CLH-5.5
100CLH-7
100CL.H-8
125CLH-9
125CLH-10
150CL1-1[
150CLH-11.5
(NPSH)r

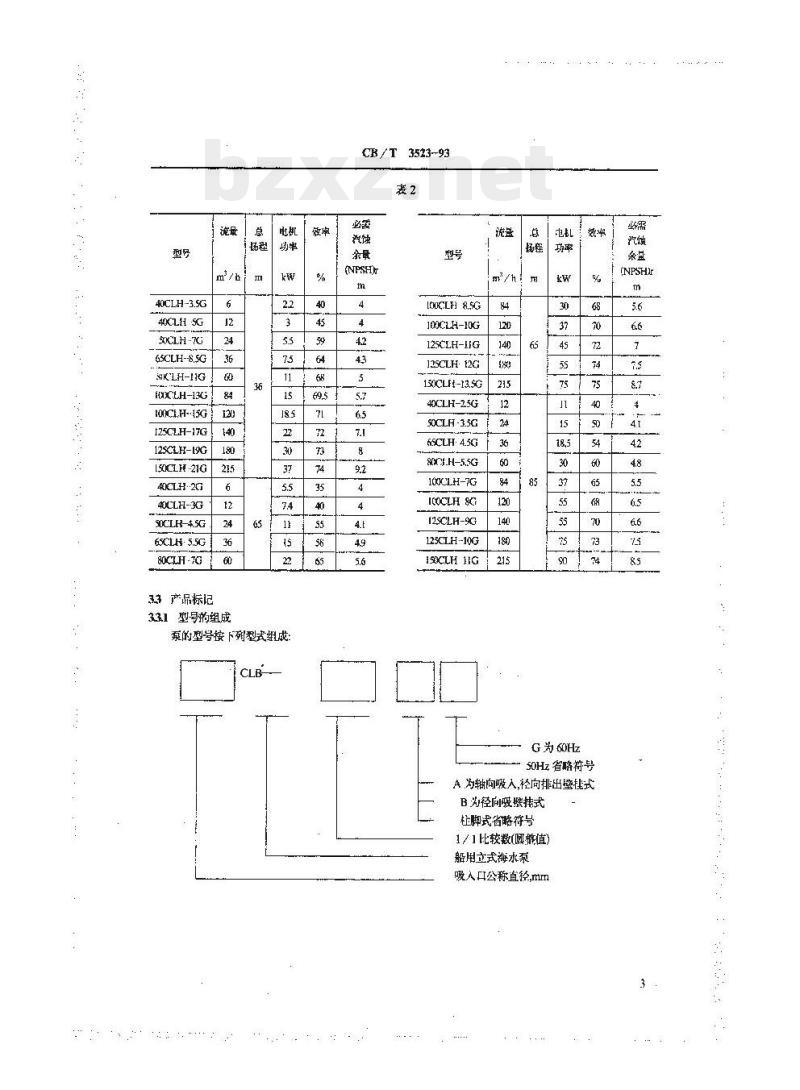

额定转 3500r / min时的基本参数应符合表2的规型号
40CLH-3.5G
40CLI SG
SXCLH-TG
G5CLH-8.5G
SHKLH-HG
HXXCLH-13G
HOOCE.H-1SG
I25CLH-17G
125CLH-[9G
[50CLH-21G
40CLH·27
40CLH-3G
SOCLR-4.SG
6SCLH- 5.5G
80CLH-TG
33产品标记
33.1型号的组成
泵的型号按下列型式组成：
CB /T3513-93
(NPSH)
[MCLH 8.5G
J0CLH-HG
125CLH-HIG
J25CLH:12G
130CLFf-13.SG
40CLH-25G
S0CLH-3.5G
65CLH: 4.5G
XC.H-5.5G
100CLH-
ICOCLH &G
I2SCLH-9G
125CLH-10G
ISOCLHHG
G为 60Hz
50Hz 省符号
A,为轴向吸入,轻向排出壁式
B为径向愛挂式
杜脚武省略符号
1/ 1比较数(圆整值)
船用立式海水泵
吸人口公称直径,mm
CB / T 3523-93

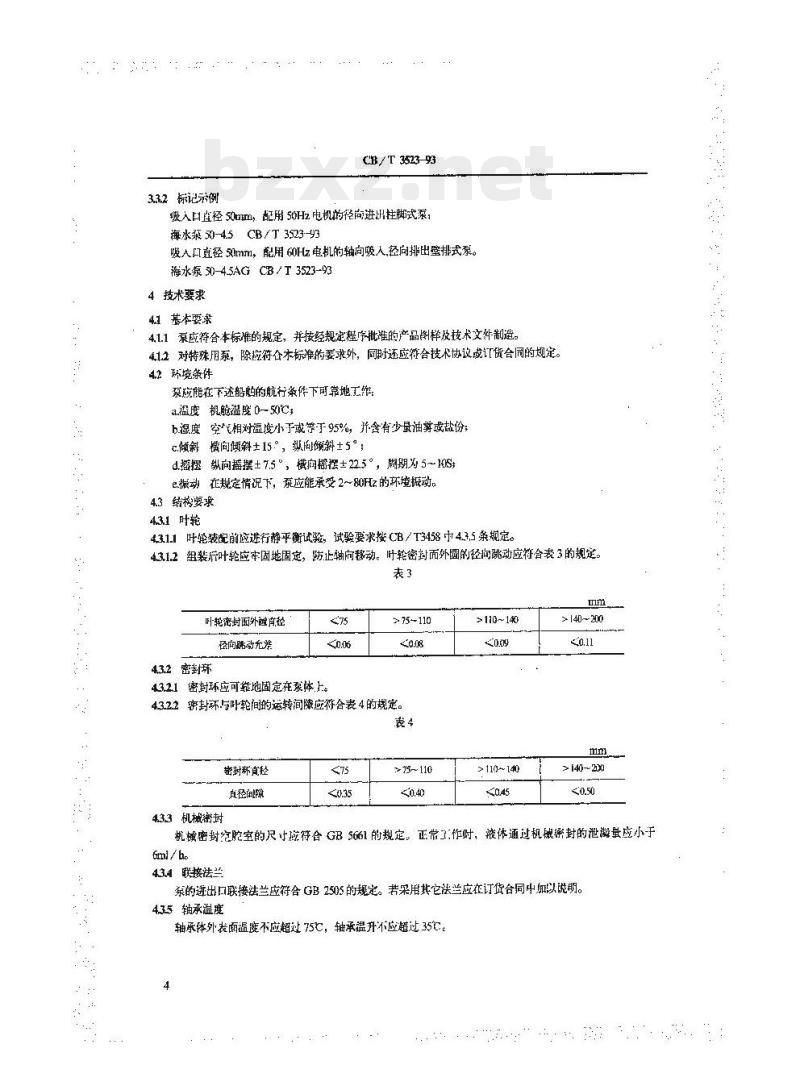

33.2标记示例
吸入日直径50mm，配用50Hz电机的径尚进H挂脚式泵；海水浆50-4.5CB/T3523-93
吸入口直径50mm，配用60Hz电机的轴向吸人经向排出壁排式泵。梅水泵50-4.5AGCB/T3523-93
4技术要求
4.1基本要求
4.1.1泵应符合本标准的规定，并按经规定程序批准的产品图样及技术文制造。412对特殊用系，除粒符合术标准的要求外，同还应符合技术协议或订货合同的规定。4.2环境条件
泵应能在下述船帕的航行条件下可靠地工作：a.温度机舱温度0-50C；
b.湿度空气相对温度小于或等于95%，开含有少油筹或盐份c.倾斜横向倾斜±15°，纵面倾斜±5°；d摄摆纵向播摆±7.5，横向韬摆±22.5°，周期为5~10Sse振动在规定情况下，泵应能承受2~80Hz的环境振动。4.3结格要攻
4.31 叶轮bzxz.net
4.31.1叶轮装配前应进行静平衡试验，试验要求接（CB/T3458中4.3.5条规定。431.2组装后叶轮应审固地固定，防止轴向移动。叶轮密封而外圆的径问跳动应符合表3的规定。表3
叶轮密封面外醚育径
径向动充荐
432密封环
75-110
43.2.1密封环应可靠地固定在泵体上。4322密封环与叶轮间的运转间際应符合表4的规定。表4
密封貢经
真径闻限
>75~ 110
>110~140
>119~140
>[40~200
>[40~20]
4.33机械密封
机械密封究腔室的尺寸应符合 GB 561 的规定。正常工作时，腋体通过机诚解封的泄凝量应小于Ermi / ho
43.4联接法兰
系的进出口联接法兰应符合GB2505的规定。碧采用其它法兰应在订货合同中加以说期。4.3.5轴承温度
轴承体外表雨温度不应超过75C，轴承温升不应超过35℃。4
4.4材料
CB/ T 3523-93
4.4.1系的主要专件应采用表5中现定的材料制造。在保证原设让要求的情况下，允用共它材料代替，但其机械性能和腐蚀性能应不低于表5中所列材料性能。表5
学扑名称
泵体、衰架
密封虾
442铸件
树料名称
铸黄铜
鸽片铺
铝链青钢
材料牌号
zOaZnl6s4
ICH&NDTI
ZCSnsibZn5
ZCuAI9Mn
4.4.21铸件应无缩孔、砂眼、裂纹等缺降，铸件表面应清理于净。林料标设号
GH1176
GB 1220
GB1176
4.422系的受压零件应进行水压试验，试验压力应为最商T作压力的1.5倍，持续时间不得少于10mim，试压过程中受压零州表不应布渗漏及智汗现象。4.4.23铸件有缺陷时，允许按有关标准用焊补方法进行修复。焊补应将铸件请理下净，选用辉条必须与修补件材质相同，焊补后的变正零件在消除吃力后应重新进行水压试验，试验压力为最商「作压力的 L.75倍。
4.5使用性能要求
4.5.1泵制造厂应在随泵技术文件中给出额定转速下与流量对应的扬程、效率、必需汽独余望和轴功帮特性明线，并在特性曲线上给出泵的[作范。452象的额定转速下流量和扬程的充许偏整应符合GB3216中的C级精度要求。4.5.3汽蚀余量(NPSH)
4.53.1制造厂应在产品铭牌上规定额定工说时的必需汽蚀余量值（NPSH），必需汽蚀余量优励以常温清水对试验介质而得出。
45.3.2必需汽蚀余量是研造厂根据在试验中得出的临界汽蚀余量（NPSH）c值的基础.上加一个余量后定比的，此余景不得小于0.3m
4.54的自激振动
在泵体表面测得的摄动烈变的锻限值应符合表6的规定。6
注：征是指源架与电机安装平而踏安装底平面的附离。45.5菜的噪声
泵的噪声应符合 GB 132 的规定。46
泵的油漆
系的油漆按JB4297规定执行。
5试验方法
振动烈度aun/s
5.1试验装置
CB /T 3523-93
试验介质、设备、测试仪器、试验条件及测量精度符会GB3216的有关规定52运转试验
521试验前检查录组的外现质暨，系应符合技术要求。5.22在额定工况下进行运转试验，对轴功率小于10kW的泵运转时间应不少F15mim，对轴功半为10~50kW的蒙运转时间不少于 30mtn，对轴功率大于50W的泵运转时向不少于60nin。53性能试验
5.3.1性能试验测定在额定转速时泵的流基，扬程，轴功率和效率。532泵的性能试验充许用常温清水代替。5.4出厂试验
5A1出式验包括运转试验和广性能试验。54.2H厂性能试验测定额定转速时泵在50%、100%和120%额定流量点扬程、轴功率和效率。55灌最、场程、轴功率，效率和转速的测量方法。泵的流量，扬程、轴功率，效率和转速的测量方法按 GB 3214和 GH 3216进行，5.6汽蚀试验
汽蚀试验足确定泵的临界汽蚀余量与流避之间的关系，只在50%、100%、120%额定流量三个工况下进行，试验按GB3216进行。
只有额定流量时的汽蚀余量为考核，其值不应高于规定值。57
固定顿斜试验
固定倾斜角为22.5°，试验在泵的额定转速、颊定流进下进行，历时Ih，测得的泵的流量、扬积、功率等性能指标均应符合规定健，试验后的零件不放有影响正意工作的损伤。5.8振动试验
象的自激报动和报动烈度试验按GB11706进行。59噪声测量
菜的噪声测量接 GB 10832进行。6越验规
泵的检验分为出厂检验和型式检验，61出广检验
每台泵均需进行出厂榜验，检验项目见表7。62型式检验
621各种型号的首制泵均垃进行型式检验。对批量生产的泵，每种规格每生产100台应抽出1台进行型式检验。
622有下列情况之一时，泵应进行型式检验：a，老产品转厂生产试制定型监定，b、正式生产后，因结构、材料、工艺有较大改变，可能影胸产品性能时；C、产品停产后2年复生产时；
d、出厂检验与上次型式检验有较大差异时；e、国家质量监督机构提出型式检验要求时。6
6.23型式检验项同按表7。
适转试验
性能试验
此厂性能试验
汽练试验
国定倾斜试验
振动试验
操音试验
63判定规列
CB / T 3523-93
应条款
技术要录
3.2,433、34.5
32, 4.5.3
试验方法
出检验
试骏项府
型式格验
降种型专的首台泵或成
批生产产品的1%
63I每台荥均需由制造厂技术检验郝门进行检查，符合规定的为合格产品，出具合格亚书后方能出厂。6.32型式检验的系或抽检的泵如发现某项指标超差，则应倍复试。符合规定的仍为合格，若仍超差该批产品为不合格，应返修后逐台检验，合格后方能出厂。7 标志、包装、贮存和保质期
7.1 标志
71.1泵的铭牌用板谢成，学迹要清楚，并应固定在明显位置上，铭牌包括以下内容：a、泵的名称及型号
b、泵的额定性能参数（流盛，扬程、转速、电机功率，必需汽蚀余量））℃、制造厂名、出厂编号、出厂年片；d、韶检标记：
e、质量。
7.12菜的懿转方向应在显著位置用标牌裁示。72包装
72.1系的包装按B279规定进行，722泵及其备件装箱时应可靠地固定在包装箱内。7.2.3随机技术文件
随机技术文件包括；
a、船检产品检验证书或相应证明文件！b、使用说明书：
C、产品装箱清单，
d、产品合格证书
7.3 贮在
泵应忙存于干燥通风的库房或不教受潮有遮盖的场所。7.4保所期
CB/T 3523-93
在川户遵守产品使用说明书各项规定的条件下从交船H起12个月内或山厂后18个月内，产品确因设计制造不良而损坏或不能正常工作时，制造」应免贯进行修理或更换附加说明，
本标出中国船舶T业总公司G03 所提出。本标准围中围船舶工业总公司603 所，黎县船用泵厂负责起学。本标主要起草人，丁杰、魏书Ⅲ、李、浩、黄祥麟、刘平。
