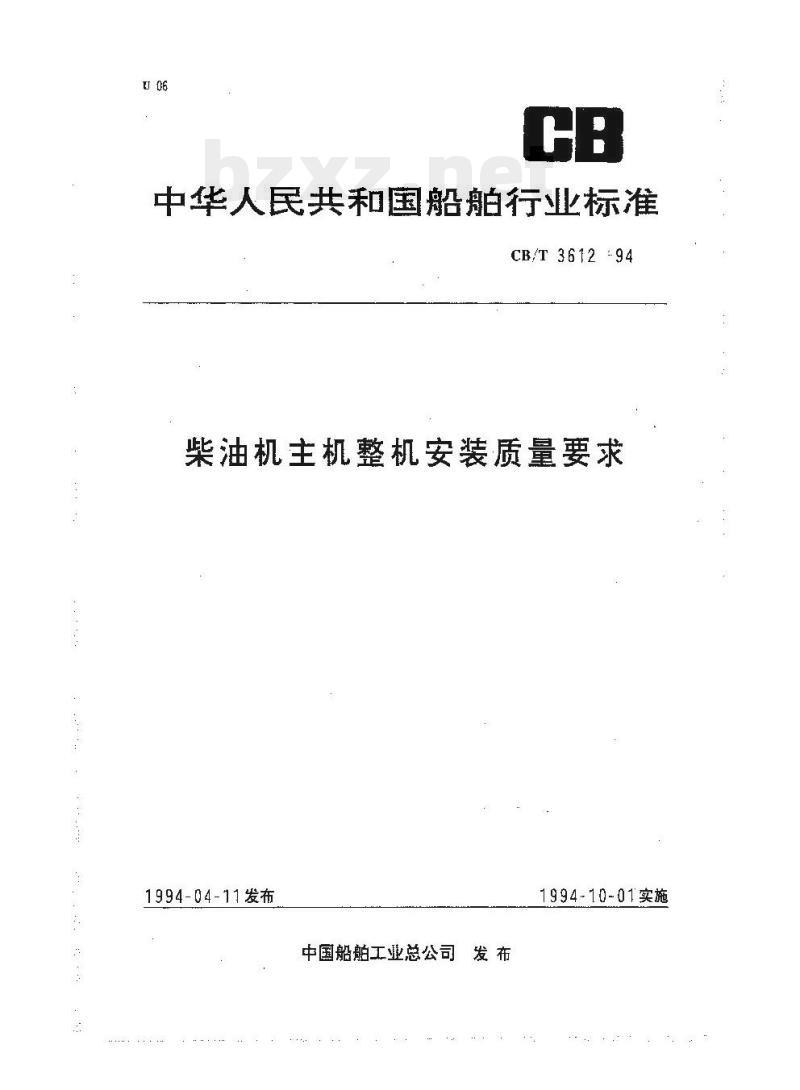

【CB船舶标准】  柴油机主机整机安装质量要求

中华人民共和国船舶行业标准
CB/T 3612 94

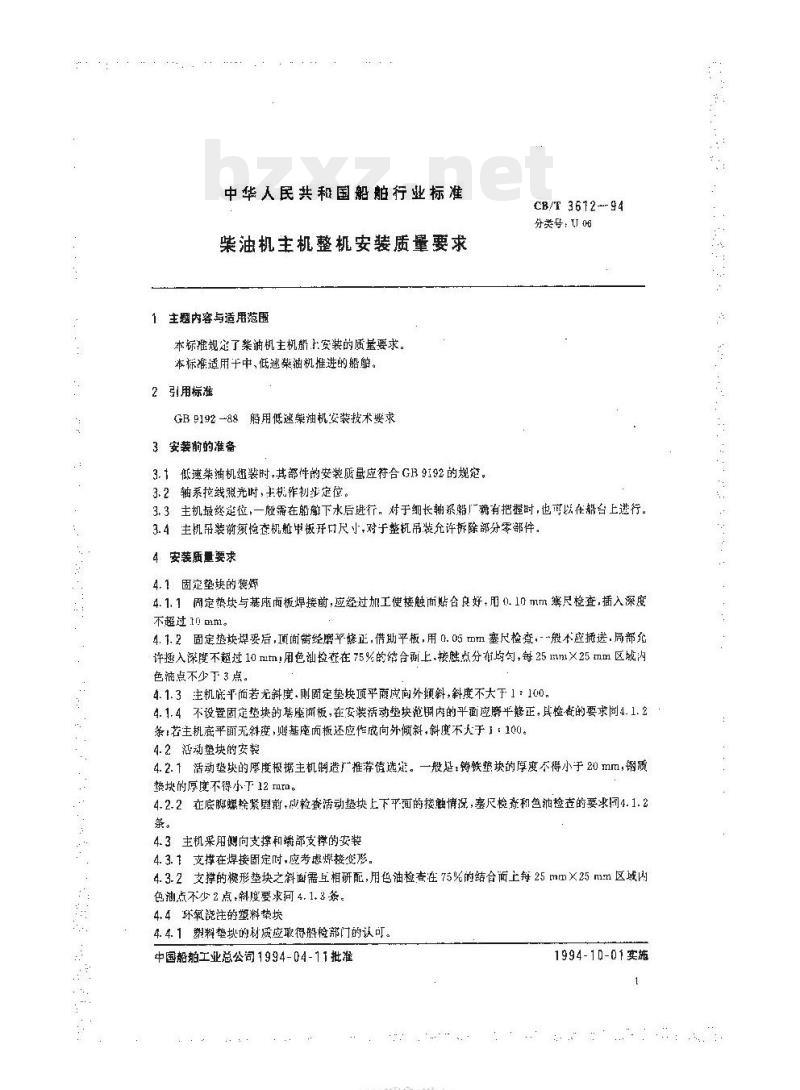

柴油机主机整机安装质量要求
1994-04-11发布
中国船舶工业总公司发布
1994-10-01实施
中华人民共和国船舱行业标准
柴油机主机整机安装质量要求
主题内容与适用范围
本标准规定了紫油机主机船安装的质量要求，本标准适用于中、低速案油机推进的船舶。2引用标准
GB 9192-88船用低速榮油机安装技术要求3安装前的准备
3.1低速柴油机纽装附，其部件的安装质量应符合GB9192的规定。CB/F 3612--94
分类号：U06
3.2轴系拉线照光时，主机作初步定位。3.3主机最终定位，一般需在船册下水后进行，对于细长轴系船厂确有把握时，也写以在部台上进行3.4主机吊装前须检查机舱甲板开口尺寸，对于整机吊装允许拆除部分零部件。4安装质量要求
4.1固定垫块的装媒
4.1.1周定势块与基座面板焊接前，应经过加工使接触面贴合良好，用10.10mm离尺检查，插入深度不超过。
4.1.2固定垫缺焊妥后，项询端经磨平修正，借期平板，用0.05mm塞尺检查，般本应拥送，局部允许入深度不超过10mml用色谢捡在在75%的结合上，接魅点分有均勾，每25mm×25mm区域内色滤点不少下 3点。
4.1.3主机底平面若尤斜度.则固定垫块顶平商应向外频斜，斜度不大于1：100.4.1.4不设置固定垫块的基座面板，在安装活动垫块范钢内的平面应磨平修正，其检替的要求间4.1.2条若主机底平面无斜度，则基座面板还应作成向外倾斜，斜度不大于」100。4.2证动禁块的安装
4.2.1活动垫块的厚度根据主机制造厂推荐值选定。一般是，铸铁垫块的厚度不得小于20mm，钢质挚块的厚度不得小下12m
4.2.2在底脚螺栓紧暨前，应检套活动整块上下平面的接触情况，塞尺检查和色油检查的要求同4.1.2条。
4.3主机采用侧向支择和端部支撑的安装4.3. 1支撑在焊接固定时,应考患焊接变形。4.3.2支撑的模形垫块之料面需互相研配,用色油检查注75%的结合面上每25mm×25mm区或内色油点不少2点，斜度要求同4.1.3条。4.4环氧注的塑料挚块
4.4.1塑料垫块的材质应取得解检部门的认可。中国船舶工业总公司1994-04-11批准HYKAONIKAca
1994-10-01实施

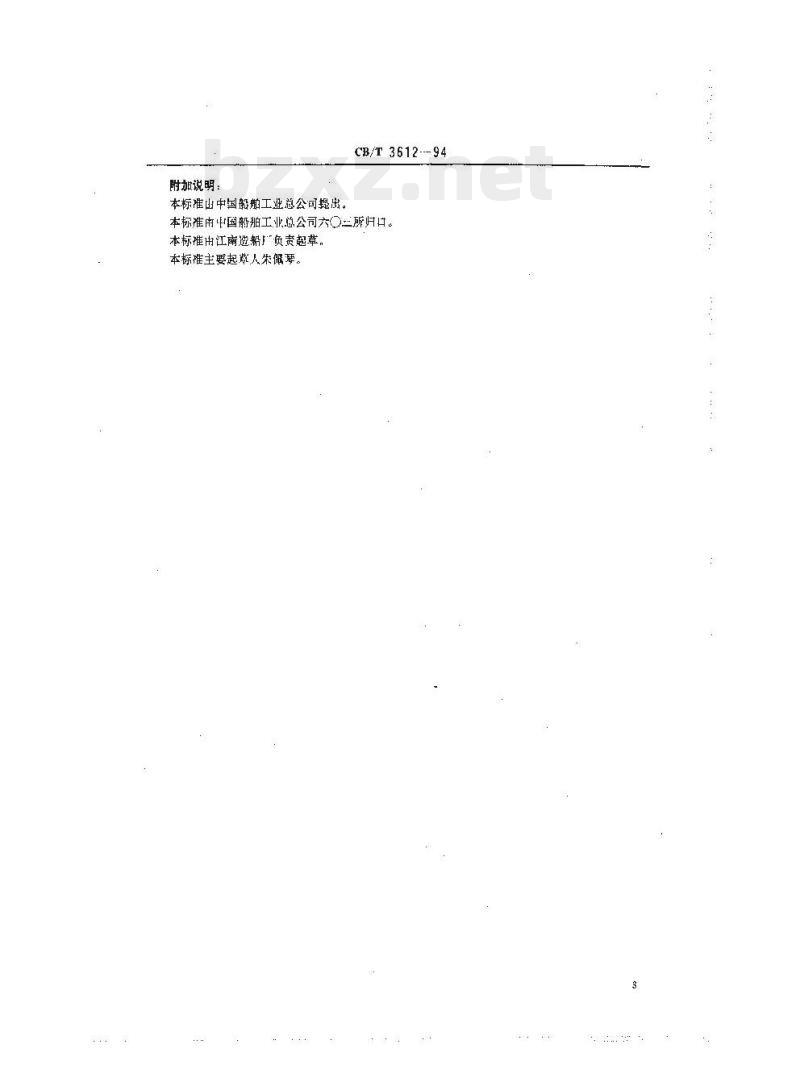

附加说明：
本标准出中国帕工业总公司提出。CB/T3612--94
本标准由国船珀工业总公司六三所归口。本标准由江南造豁广负责起草。本标雄主要起草人朱零。
CB/T 3612—94

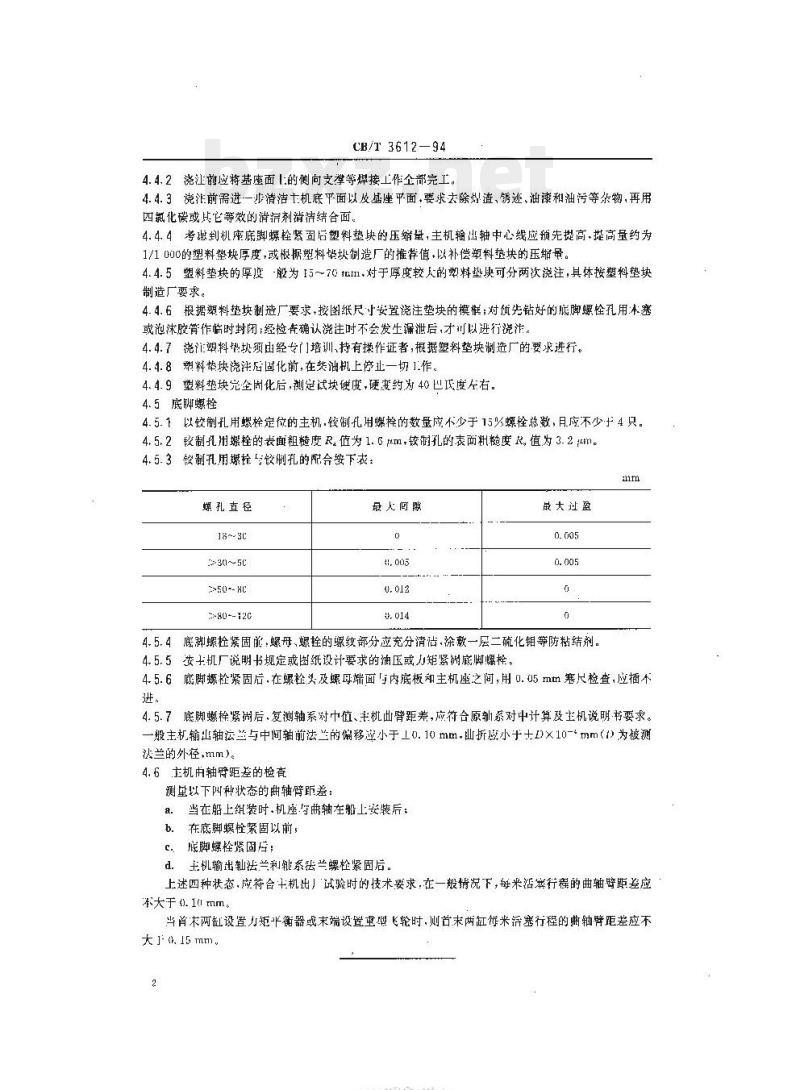

4.4.2浇江前应将基座面1的侧向支撑等焊接工作企部完工4.4.3烧泄前需进一北清洁卡机底乎面以放基座平面，要求去除煤清、锈迹、油漆和油污等杀物，再用四氯化磷或其它等效的消逅剂消洁结合面。4.4.4考虑到机庞底脚螺轻紧固后塑料垫快的压缩量，主机输出轴中心线应预先提高,提高量约为1/1000的塑料垫块厚度，或根据塑料燃块制造厂的推荐值，以补偿塑料垫块的玉结量。4.4.5塑料垫块的厚度-般为15~70报m.对于厚度较人的料垫快可分两次浇注，具体按塑料垫块制造厂要求。
4.4.6根据塑料垫块制造厂要求,按图纸尺寸安置注垫块的模椎；对预先钻好的底脚螺栓孔用本塞或池沫胶管作临时封闭;经检青确认浇注时不会发生漏泄后,才川以进行说法。4.4.7瓷注塑料块须出经专门培训,持有操作证者，根据塑料垫块制造厂的要求进行。4.4.8塑料垫块浇注后固化前，在些油机上停止一切1.作。4.4. 9塑料垫块完全剧化后,定试块硬度,硬变约为40巴度左右。4.5底脚螺栓
4.5.1以较制孔用螺栓定位的主机.较制孔用螺择的数量应不少于15螺栓总数，月应不少于4只。4. 5.2铰制孔用栓的表面粗糙度R,值为1. 6m,铰制孔的表面料糙度R,值,为3. 2 m。4.5.3铵制孔用螺链与饮制孔的配合按下表：znm
螺孔直径
183℃bzxz.net
30~5℃
50-- HC
-80--12C
最人间隙
最大过盈
4.5.4底脚螺轻紧固前：螺母，螺拴的螺纹部分应充分清洁.涂致一层二硫化钼等防粘结剂。4.5.5按士机厂说明书规定或图纸设计要求的油压或力矩紧制底脚螺栓。4.5.6底脚螺栓紧固后，在螺检头及螺母端面与内底板和主机座之间，用0.05mtm寒尺检查，应插不进，
4.5.7底脚螺栓紧后，复测轴系对中值、主机曲臂距差，应符合原轴系对中计算及主机说明要求。一般主机输山轴法兰与中间轴前法兰的偏移小于10.10 mm.山折应小于士L)×10-mm()为被测法兰的外径,num)。
4.6主机由轴臂距差的检查
测里以下叫种状态的曲轴臂距差：当在船上组装时.机座与曲轴在船上安装后：b.在底脚螺栓紧固以前
底脚螺栓紧固店：
d主机输出轴法兰利靴系法兰螺栓紧固后。上述四种状态,应符合主机出」试验时的技术要求,在一般情况下，每米活案行程的曲轴壁距差应和大于0.1 mm。
当首末两缸设置力矩平衡器或末端设置重塑飞轮时.则苔末两缸每米游塞行程的曲轴臂距差应不大」0.15mm。
HTYKAONiKAca-
