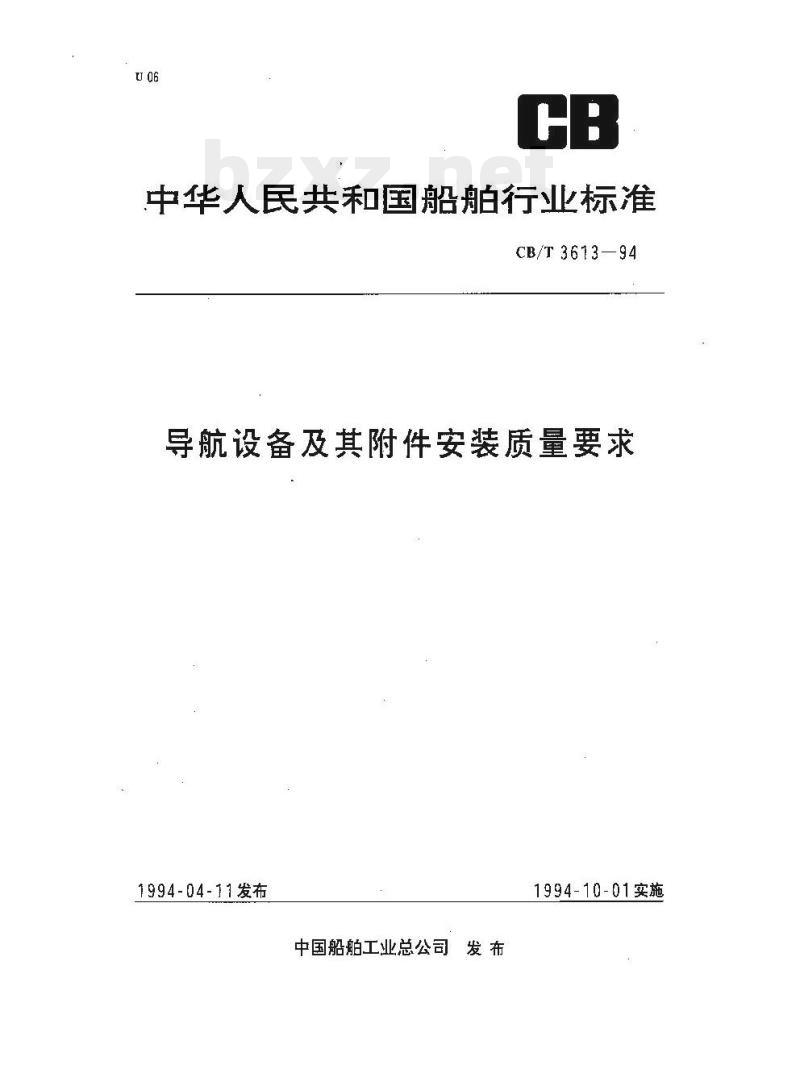

中华人民共和国船舶行业标准
CB/T 3613-—94
导航设备及其附件安装质量要求1994-04-11发布
中国船舶工业总公司发布
1994-10-01实施

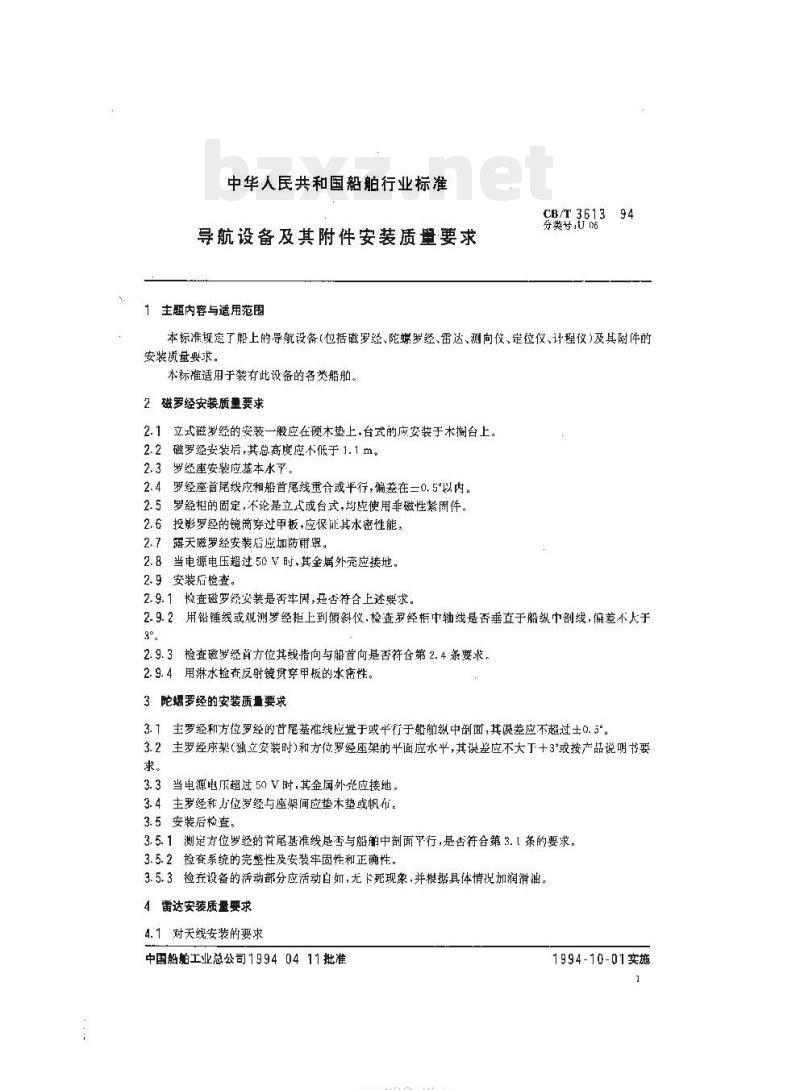

中华人民共和国韶舶行业标准
导航设备及其附件安装质册要求主题内容与适用范围
CB/T361394
分类专U06
本标准规定了船上的导航设备(包括磁罗经、陀螺罗经、雷达、测向仅、定位仪、计理仪)及其附件的安装质量要求。
本标准适用于装有此设备的各类船舶。2磁罗经安装质量要求
2.1立式磁罗经的安装一般应在硬木垫上,台式的应安装于木搁台上。2.2磁罗经安装后,其总高度应不低于1.1m。2.3岁经座安装应基本水平。
2.4罗经座首尾线应和船首尾线重合或平行，偏差在二0.5\以内。2.5罗经柜的固定，不论是立丈或台式，均应使用非磁性紫固件。2.6投影罗经的镜简穿过甲板，应保证其水密性能。2.7露天罗经安装店应加防雨罩。2.8当电源电压超过 50 V时，其金属外壳应接地。2.9安装后检查。
2.9.1检查磁罗经安装是否牢固,是否符合上述要求。2.9.2
2用铅锤线或观测罗经担上到倾斜仪，检查多经柜中轴线是否垂直于船纵中剖线，偏差不大于3°
2.9.3检查磁岁经首方位其线指向与船首向是否符合第2.4条要求，2.9.4用淋水检套反射镜贯穿甲板的水密性。3陀竭罗经的安装质量要求
3. 1主罗经和方位罗经的首尾基准线应置于或平行于船舶纵中剖面,其误差应不超过士0.5°。3.2主罗经座架(独立安装时)和方位罗经座架的平面应水平,其误差应不大下+3'或按产品说明书要求。
3.3当电源电压超过50V时，其金属外光应接地，3.4主罗经和位罗经与座架间应垫本垫或帆布，3.5安装后检查。
3. 5.1 测定方位罗经的首尾基准线是否与船舶中剖面平行,是否符合第 3. 1 条的要求,3.5.2检套系统的完整性及安装牢固性和正确性。3.5.3检在设备的活动部分应活动自如，无卡死现象，并根据具体情况加润滑油。4雷达安装质量要求
4.1对天线安装的要求
中国船舶工业总公司19940411批准HTYKADNIKAca-
1994-10-01实施

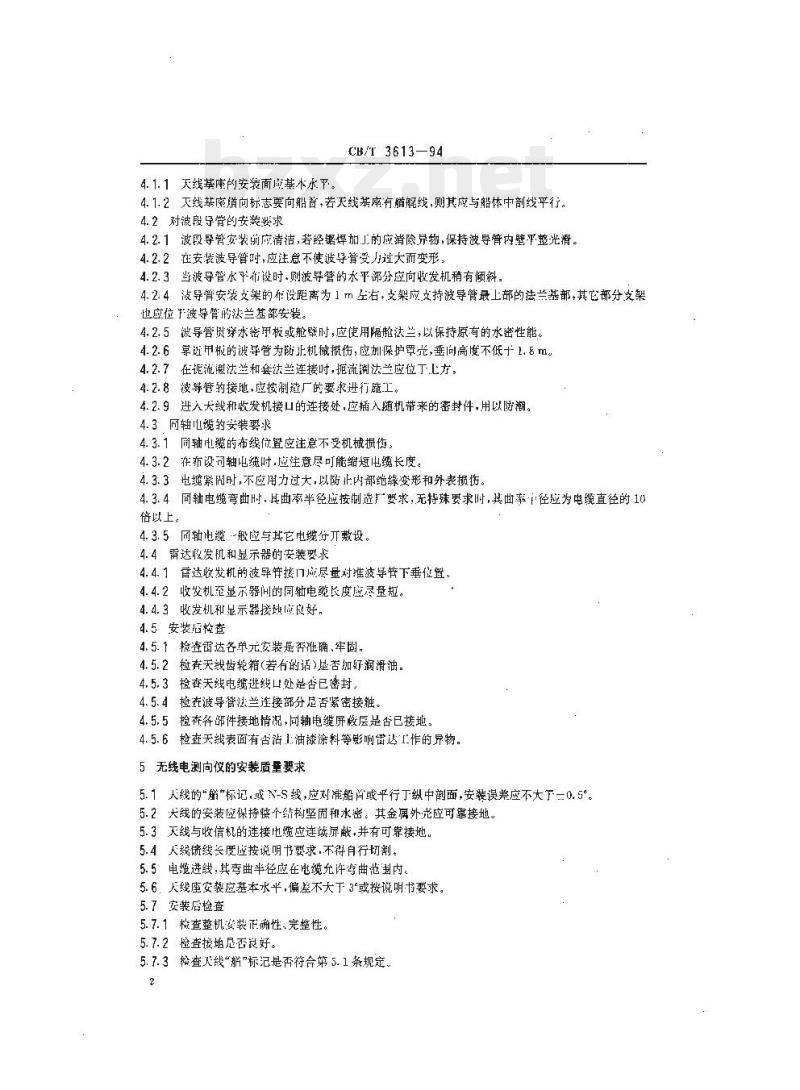

4.1.1天线基座的安装面成基本水平。CB/T 3613—94
4.1.2线缺率道向标志要向船首，若天线基座有线，则其应与船体中剖线平行。4.2对波段导管的安装要求
4.2.1波段导警安装前应清洁，若经锯焊加的应消除异物，保持波导管内璧平整光滑。4.2.2在安装波导管时，应注意不使波导管受力过大而变形4.2. 3
当波导管水平布设时.则波导管的水平部分应向收发机稍有倾斜波导管安装支架的布设距离为1m左右，支架应支持波导管最上部的法兰基部，其它部分支架4.2. 4
也应位下波导管的法兰基部安装。4.2.5波导管员穿水密甲板或舱壁时,应使用隔舱法兰，以保持原有的水密性能。4.2.6
靠近甲板的波导管为防止机械损伤，应灿保护胃光，垂向高度不低于1.㎡。在泥流滋法兰和套法兰连接时，拒流潮法兰应位丁L方。4.2.8被导管的接地，应按制造厂的要求进行随工。4.2. 9进入大线和收发机接口的连接处,应循入随机带来的密封件,用以防潮。4.3同轴心缆的安装要求
4.3. 1同轴电缆的布线位置应注意不受机械摄伤4.3.2在布设司轴也继时.应注意尽可能结短电缆长度。4.3.3也缆紧間时,不应用力过大,以防止内部绝缘变形和外表损伤。4.3.4同轴电缆弯曲时.其曲率半径应按制造厂要求，无特殊要求时，其曲率径应为电缆直径的10倍以上。
4.3.5同轴电缆般应与其它电继分开敷设。4.4需达收发机和显示器的安装要求4. 4. 1音达收发机的波导件接门应尽量对准波导管下垂位置。4.4.2收发机至显示器间的同轴电巍长度应尽量短。4. 4. 3收发机和显示器接地成良好。4.5安装后检查
4.5.1检查雷达各单元安装是否准确、牢固。4.5.2检查天线齿轮箱(若有的话)是否加好润滑油。4.5.3检查天线电缆进线处是否已密封4. 5. 4 检查波导管法兰连接部分足否紧密接触4.5.5检查各部件接地情况，同轴电缆屏敲层是否已接地，4. 5. 6
检查天线表面有否沾1:油漆涂料等影响留达[作的异物。5无线电测向仪的安装质量要求
5.1人线的“鞘”标记,或 N-S载,应对准船首或平行丁纵中削面，安装误差应不大下一0.5°。5.2大线的安装应保持个结构坚和水密。其金属外充应可靠接地。5.3天线与收信机的连接电缆应连续屏敲,并有可靠接地。5.4人线馈线长度应按说明书要求.不得自行切制。5.5电缆进线，其弯曲半径应在电缆允许弯曲范围内。5.6.天线座安装应基本水平,偏差不大于3'或按说明书要求。5.7安装后检查
5.7.1检查整机安装正筛性、完整性。5.7.2检查接地否良好。
5.7.3较查天线“船”标记是否符合第5.1条规定。2

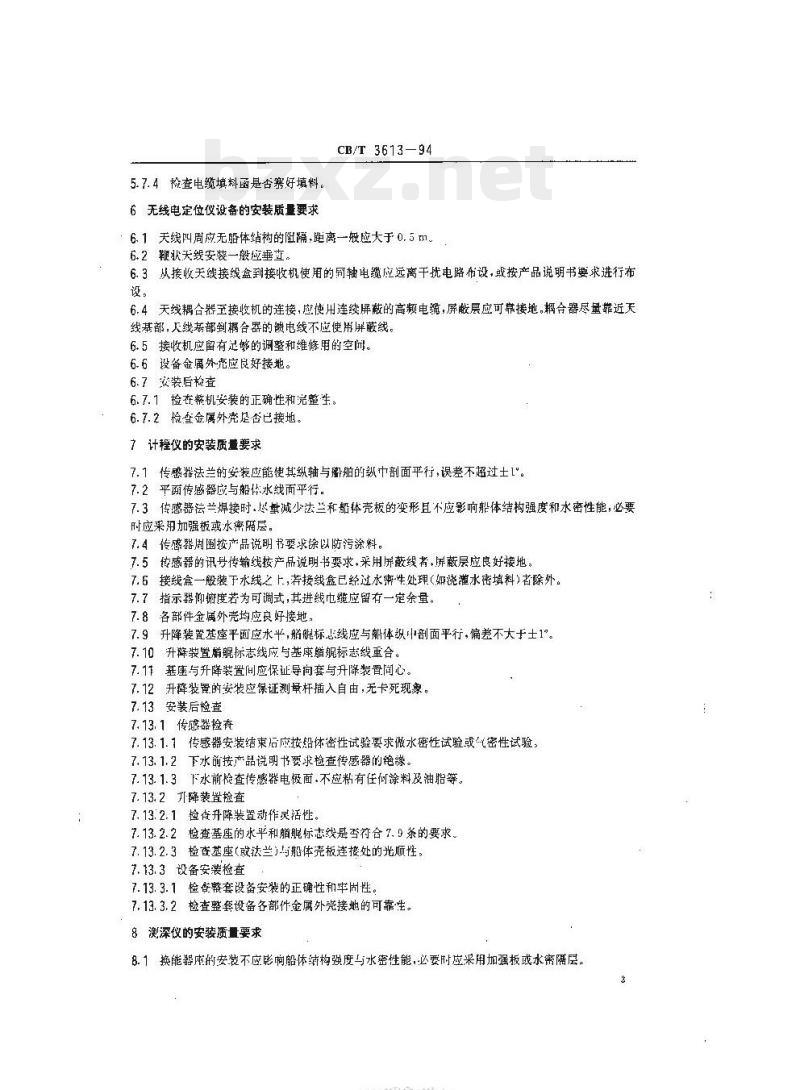

5.7.4检查电缆填料函是否寒好填料。6无线电定位仪设备的安装质量要求CB/T361394
6.1天线叫周应无船体结树的阻隔，距离一般应大于0.5m6.2鞭状天线安装一般应垂直
6.3从接收天续接线盒到接收机使用的轴电缆应远离干扰电路布设，或按产品说明书要求进行布设。
6.4天线耦合至接收机的连接，应使用连续屏蔽的高频电缆，屏敲层应可靠接地。辆合器尽量靠近天线基部，天线基部到耦合器的馈电线不应使用屏蔽线，6.5接收机应留有足够的调整和维修用的空间。6.6设备金属外亮应良好接地。
6.7安装后检查
6.7.1捡在搬机安装的正确性和完整生。6.7.2检查金属外尧是否已接地。7计程仪的安装质量要求
7.1传感器法兰的安装应能使其纵轴与密舶的纵中剖面平行,误差不超过士1\。7.2平传感器应与船体水线面平行。7.3传感器法兰焊接时.尽量减少法兰和船体壳板的变形且不应影响船体结构强度和水密性能，必要时应采用加强板或水密隔层。
7.4传感器周围按产品说明书要求涂以防污涂料。7.5传感器的讯号传输线按产品说明-书要求，采用屏蔽线者，屏蔽层应良好接地。7.6接线盒一般装于水线之上,若接线盒已经过水斑性处理(如浇灌水密填料)者除外。7.7指示器仰俯度若为可调式,其进线缆应留有一定余量。7.8各部件金属外壳均应良好接地，7.9升降装置基座平面应水平,船舰标患线应与船体纵中剖面平行，偏差不大于士1°。7.10升释装置眠标志线应与基库娠标志线重合。7.11基座与升降装置间应保证导向套与升降表置间心。7. 12升降装置的安装应保证测杆插人自由,无卡死现象。7.13安装后检查
7.13.1传感器检有
7.13.1.1传感器安装结束后应按铅体密性试验要求做水密性试验或气密性试验，7. 13. 1.2 下水前按产品说明书要求检查传感器的绝缘。7.13.1.3下水前龄查传感器电极面.不应粘有任何涂料及油脂等。7. 13. 2引降装置检查
7.13.2.1检查升降装置动作灵活性。7.13.2.2检查基座的水平和标志线是否符合7.0条的要求。7.13.2.3检查基座(或汰兰)与船体壳板连接处的光顺性，7.13.3设备安装检查
7.13. 3.1检查整套设备安装的正确性和牢固性。7.13.3.2检查整套设备各部件金属外壳接地的可靠生。8深仪的安装质量要求bzxZ.net
8.1换能器爬的安装不应影响船体结构强度与水密性能，必要时应采用加强板或水密隔层。3
FTYKAONIKAcCa-
CB/T 3613--94

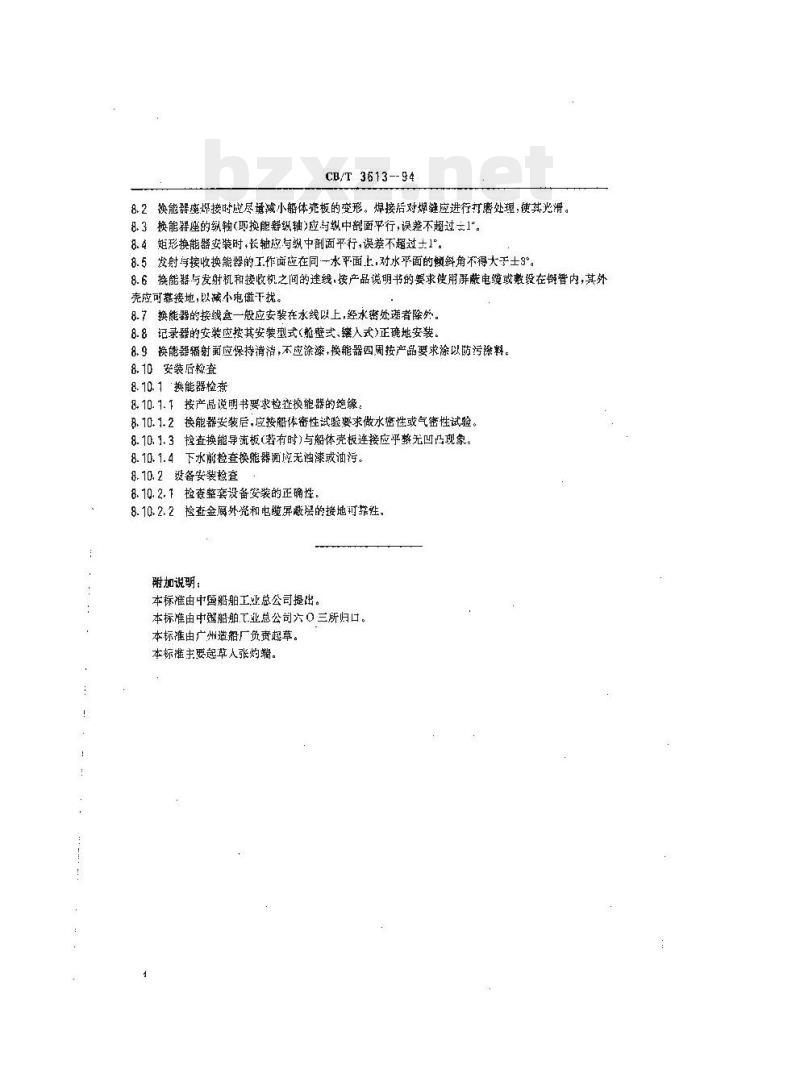

8.2换能器座焊接时应尽诸减小船体壳板的变形。焊接后对焊缝应进行打磨处理，使其滤滑。8.3换能器座的纵轴(取换能器纵轴)应与纵中韵面平行,误差不超过1°。8.4矩形换能器安装时,长轴应与织中剖面平行,误差不超过士1°。8.5发射与接收换能器的工作菌应在同一水平面上，对水平面的划斜角不得大于士3°。8.6换能器与发射机和接收机之间的连线·按产品说明书的要求使用解蔽电缆或数设在链普内，其外壳应可靠接地，以减小电隘干扰。8.7换能器的按线盒一般应安装在水线以上，经水密处理者除外。8.8记录器的安装应按其安装型式(舱整式、辫入式)正确地安装。8.9换能器辐射面应保持消清，不应涂漆，换能器四周按产品要求除以防污除料。8.10安装后查
8.10.1换能器检查
810.1.1按产品说明书要求检在换能器的绝缘。8.10.1.2换能器安装后，应按船体密性试验要求做水密性或气密性试验。8.10.1.3检查换能导流板（若有时)与船体壳板连接应平整无凹凸现象。下水前检查换能器面应无油漆或油污。8. 10. 1. 4
8.10.2设备安装检查
检查整套设备安装的正确性。
8.10.2. 斤
8. 10. 2.2
检查金属外壳和电缆屏蔽的接地讨举性。附加说明：
本标准由中画船舶工业总公司提出。本标由中船舶T业总公司六〇三所归口。本标准由广州道船厂负责起草。本标谁主要起草人张灼端。
