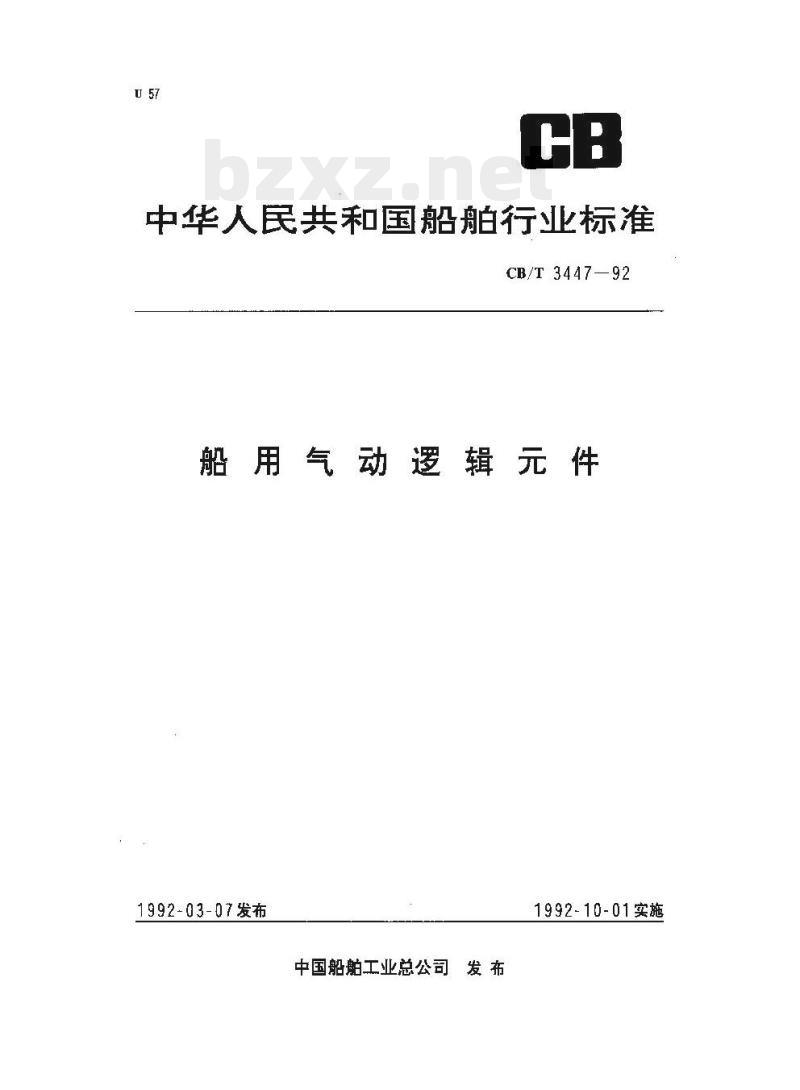

【CB船舶标准】 船用气动逻辑元件

中华人民共和国船舶行业标准
CB/T3447-92
船用气动逻辑元件
1992-03-07发布
中国船舶工业总公司发布
1992-10-01实施
中华人民共和国船舶行业标准
船用气动逻辑元件
1主题内容与适用范围
CB/T 3447—92
分类号：57
本标准规定了船用气动逻钮元件（以下简称元件）的分类、技术要求、试验方法和检验规则。本标准适用下船用气动逻辑元件。2引用标准
CB：3225船用白动控制设备型式试验方法3术语
铅用气动逻辑元件
以压缩空气为末级动力，兵有规定的逻辑功能且有高集成度的微型气动阀。4产品分类

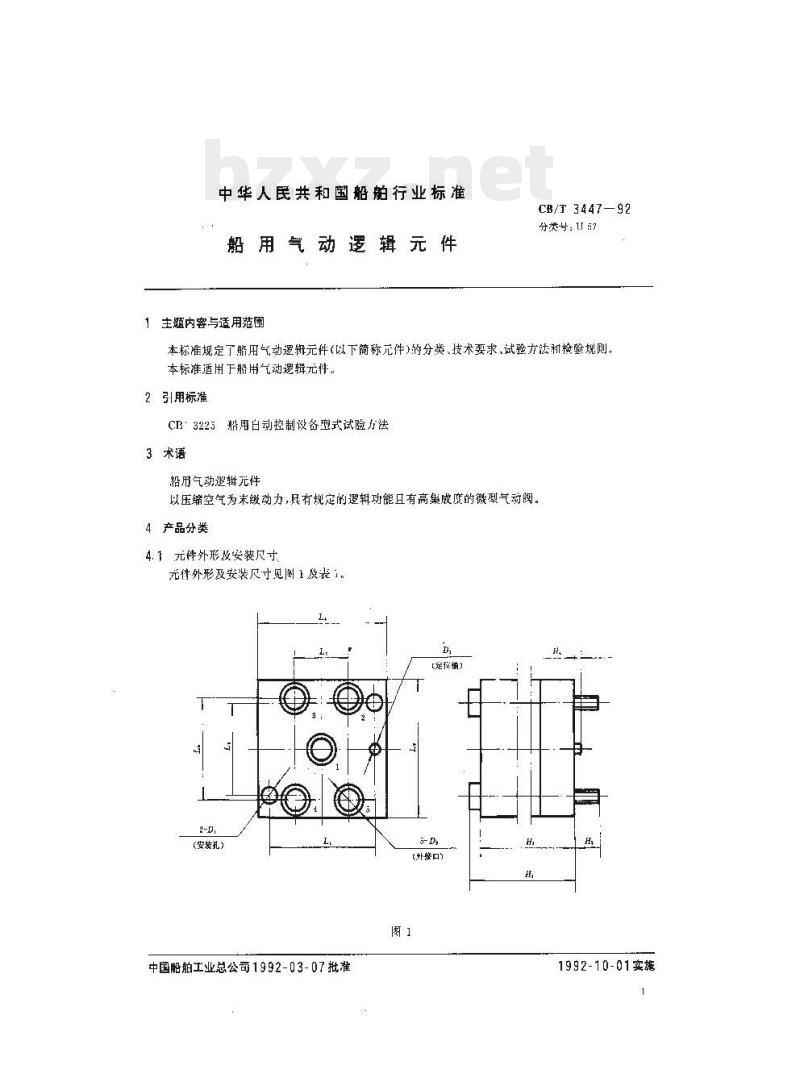

4.1元件外形及安装尺寸
元件外形及安装尺寸见图1及表：。1
【定位销】
(安装孔）
中国船舶工业总公司1992-03-07批准5- D,
(外整口)
1992-10-01实施

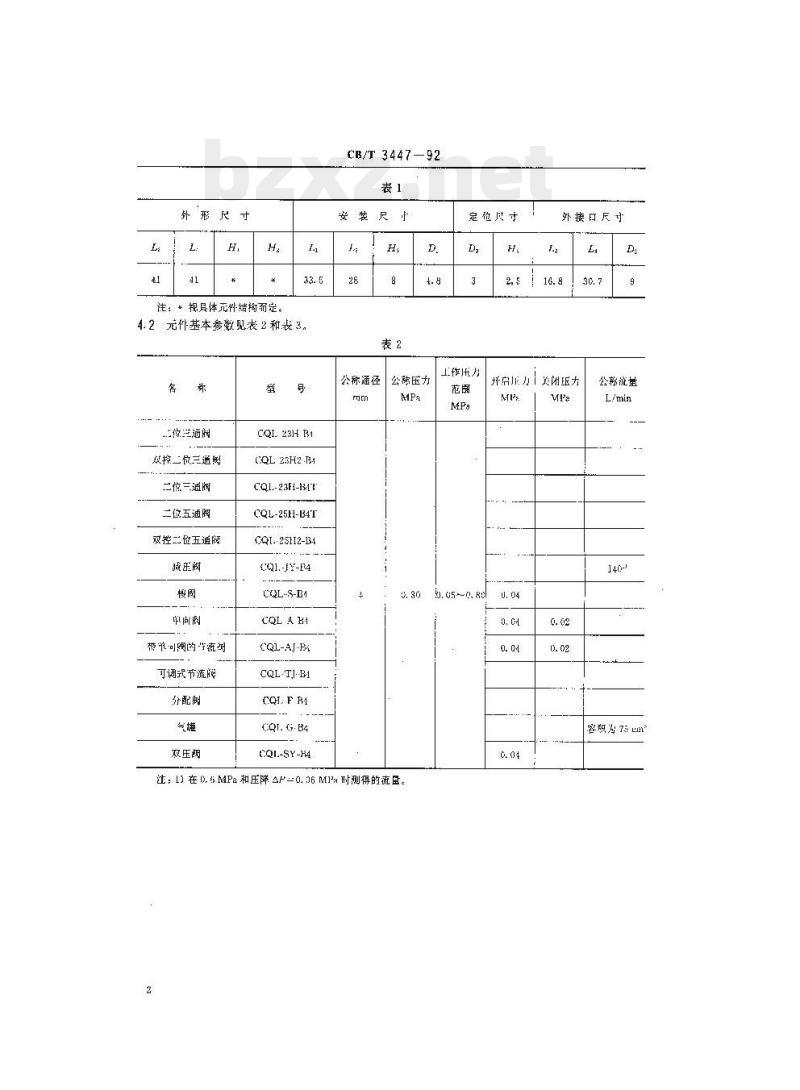

外形尺寸
注：*视只体元件结拘而定。
2元件基本参数见表2和表3。
位三通问
反控二位三通调
二惊三通阀
二位五通阀
双控二位五通阀
带单可阐的节流淘
可调式节流阀
CQL 23H B1
CQL 23H2.B1
CQI-23H-34
CQL-25H-B4T
CQI..25H2-B4
CQ1.-JY-F4
CQL-S-B1
CQL-AJ-Bi
CQL·TI-B4
CQI. F RA
CQT. G.Be
CQI-SY-H4
CB/T3447—92
安装尺
公称通径
公称压力
注： 1) 在 1), 6 MPa 和压降 4P= 0. 36 M1Pa 时测得的流盘。的
上作压力
5.05~n,80l
外接日尺
并启关闭方
公称流基
容积um
延时阀
延时阔www.bzxz.net
二位三通电磁气阀
二位一通电燃气阀
压力继电器
压力继电器

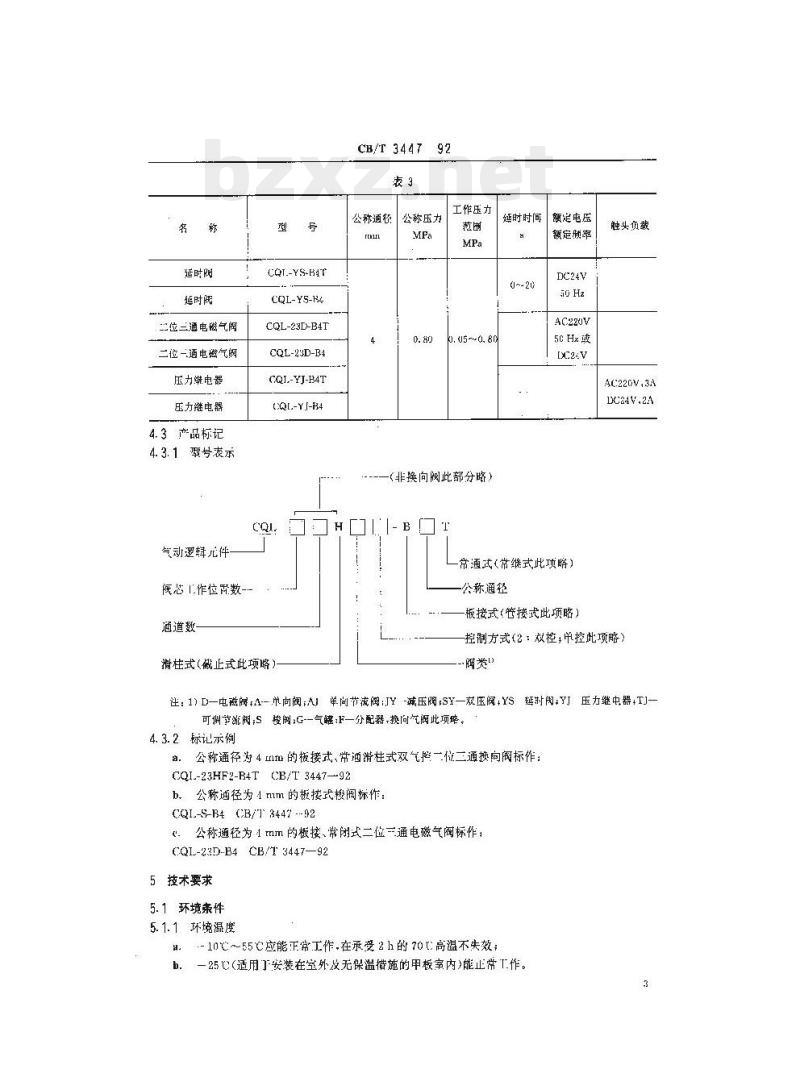

4.3产品标记
4.3.1型号表示
气动逻鞋件
阅芯1.作位胃数-
通道数
CQT-YS-H4F
CQL-YS-R4
CQL-23L-B4T
CQL-23D-B4
CQI-YJ-B4T
CQ[-YI-B4
CB/T 3447 92
公称通
公称压力
工作压力
3. U5 ~0. 8C
（非换向阀此部分略）
姬时时间
()~-2G
领定电压
额定频率
AC220V
5℃ Hx或
常通式（常继式此项略）
公称通径
板接式(管接式此项略）
触头负载
AC220V.3A
控制方式(2：双控，单控此项略）滑柱式(截止式此项略)
一阔类\
注：1)D—电磁阀+A---单向阀;AJ单向节流阀：IY-减压阀;SY—效压阀+YS延时阅：YJ压力继中器+TJ-可州节流阀,S骏阀;G-气瞻;F一分配器,换向气阀此项璃。4.3.2标记示例
公称通径为4mm的板接式、常酒消柱式双气控一位三通换向阀标作：a.
CQI-23HF2-R4TCB/T 3447-92
公称径为4 nim的板接式梭阀标作：b
CQL-5-B4 CB/T 3447 --92
公称通径为4 mm的板接、常闭式二位二通电磁气阀标作，CQIL-23D-B4 CB/T 3447—92
5技术要求
5.1环境条件
5.1.1环境温度
a。--10℃～55℃应能正常工作.在承受2h的70高温不失效；b.一25（适用了安装在室外及无保温措施的甲板室内>能止常T作。3
5. 1. 2湿度

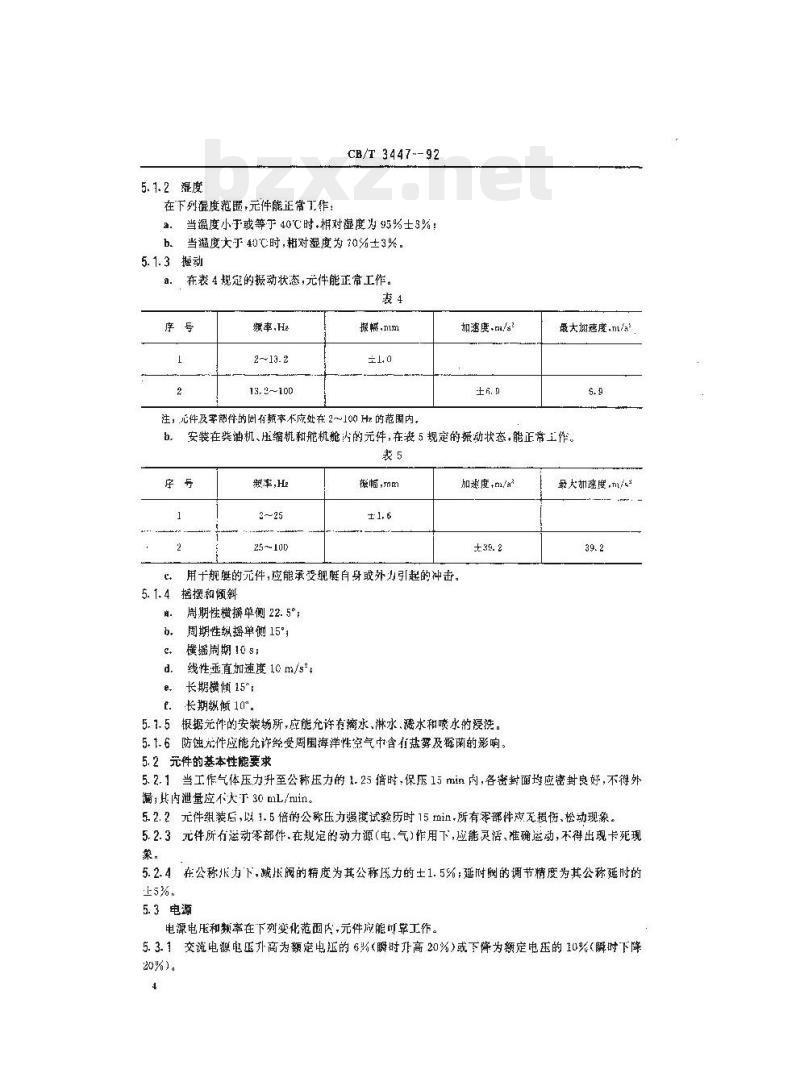

在下列爆度范围，元件能正常了工作：CE/T 3447-92
2．当温度小于或等于40℃时.对湿度为95%士3%：b。 当温度大于 40℃:时,相对湿度为 70%±3%。5.1.3振动
a.在表4规定的振动状态，元件能正常工作。轰4
频率.H2
报幅.nm
注，元件及零部件的固有赖率术应处在2～100 Hz的范围内，加速度.n/s
最大速度.m/a
安装在奖油机、压缩桃和能机舱内的元件，在表5 规定的振动状态，能正带主作。b.
燕率,H2
25~100
搬恼，m
用于舰艇的元件,应能承变舰艇自身或外力引起的冲击。5.1.4播摆和倾斜
周期性横探单侧22.5°；
周期性织摇单侧15；
横摇周期10s
线性垂直加速度10m/s
长期横倾15°：
t.长期倾 10°。
加速度+m/a
5.1.5根光件的安装场所，序能允许有滴水、淋水.水和喷水的泻洗。5. 1.6防蚀无件应能允许经受固围海洋性空气中含有盐雾及菌的影响，5.2元件的基本性能要求
最大加速度，m/s*
5.2.1当工作气体压力升至公称压力的1.25倍时，保压15min内，各密封面均应密封良好，不得外漏;其内泄量应不大下30 mL/min。5. 2. 2元件组装后,以 1. 5 倍的公称压方强度试验历时 15 min,所有零部件应无损伤,松动现象。5.2.3元件所有运动零部件.在规定的动力源（电、气)作用下,应能灵活、准确邀动，不得出现卡死现蒙。
5.2.4在公称兆力下，藏压阀的精度为其公称账力的土1.5%；延时的调节精度为其公称延时的±5%.
5.3电源
电源电压和频率在下列变化范固内，元件成能可工作5.3.1交流电源医升商为额定电压的6%(爵时非高20%)或下降为额定电压的10%(瞬时下降20%)。
CB/T 3447--92
频案并高或下降为额定频率的5%（瞬时升高或下降10%，恢享时间为3：）。5.3.2蕾电池电源电压上升或下降为额定电压的 20%。5.4潮
5.4.1气源压力下降或升商达到公称压力的20%时，元件应能保持正常工作：而在瞬时压力升高至1.借公称压力时，元件应无摄衡、松效现象。5.4.2气源应经净化处理，其尘埃过泄精度应不大于26μm。5.5结构
5. 5. 1 元件结构要牢固,应有足敏的机械强度和刚度。所有固紧件及参数整是件均能周紧锁穿。5.5.2元件来用极接式安装,组装在气动集城板工。巢成板璐可機置，也可竖置。5. 5.3范件的结构应便于安装,并有能保证正确定位的安装方法。元件的安装尺寸及外接门要通用,以便维修塑换。
5.5.4电气元件外接线谢子及护罩应为防护型。5.6材料
5.6.1元件应也耐潮、耐霉、面盐雾及滞燃材料制成，5.6.2元件与T作介质接触的零部件，其工作介质对之应无腐蚀性。6试验方法
6. 1 一般规定
6、1，1型式试验时.环境的正常大气茶件成保持在下列范围内：，温度：15~35℃
气压:0. 086-0.100 MPat
相对湿度：45%~75%。
6.1.2各种元件允还组装于一起试验，也可逐个单独进行试验6.1.3件型武检验项月，应根据其安装处所和使用要求，由制遗厂、用户和检验部门商定，6.2、外观检查
检查元性的结构、造工艺及所选用材料等，检奔结果应符含本标雅种该产品设计图续及技术条件的规定。电气元件外壳防护等级不低于IP 54。6. 3基本性能试验
6.3.1无件接正常安装方式放置。在室温下以额定的动力源(电、气)使其动作,以检查规定的动作性能。
试验结果感符合水术标准和产品图纸及技术文件所规定的要求。6.3.2性能试验前、底的测试
具、进行电气元件绝缘电测试，对地绝蒙的最小值需符合表6的规定。表6
绝缘电附MA
电源额定电压，V
试验电压(南流）.V
2 倍额定压,促不小于 24
进行密封性试验，需符合 5. 2. 1 条规定。h
6-3.3电源电压变化试验
试验前
试验后
CB/T 3447 -- 92
E.3.3.下使用变流电时·需简合按衣7规是的稳态条件，分别运行15min，以确定其性能。張7
电压空化，额定电压的%
额率变化·领定频率的%
北外，无件成承受电源瞬态变化的试验。电源麟态变化情况按表8规定。表8
电压变化获定电压的发
频率变化,额定频率的%
恢复时间.9
6.3.3.2使用需电瓶供电的元件，在电源中压升高为额定电压的30%及下降为额定电压的25情况下分别运行15n.以确逆其性能，充电期问元件不得连接于电瓶上或使用稳压装置。在电源电压升高或下降为额定电求的23为镜况下分别运行15 min+以确是其性能。6.3.4源变化试验
当（源压力升高或下降为公称压力的20沟情况下，操纵元件正常下作15min，以确定元件性能。当气源正力群正高至1.5培公弥压力时.检查元件证能，试验结果应符合本标准和产品图纸及技术文件所规定的要求。
6. 3. 5 振动试验
接 CB* 3225 中的 2. 4 条振动试验的规定进行,其振动频率,位移幅值和加速度幅位应与表 4 婴求凝--致。
对于安装在紫消机上和能机舱内的元件，也按上述试验规定进行验.但握动频率和摄船为：a。当频率为2~25Hz时，位移为±1.6mm；h.当频率为25～100Hz时，加速度为士39.2m/s2。6.3.6高报试验
6.3.6.下按CB3225中的2.6条高温试验的规定进行。6.3.6.2对」安装在临近发热部件的箱（柜、台）内的元件，应进行温度为70℃的高温试毅2h，其试验程序为：
2。将试件放入试验箱的有效空间内，使试验婿以1.0r/min的速度（不超过min时间的平均值）将滥度升至 55士2 ℃-并经保持 14 h 群,再使试验籍内温瘦继续以不大1 1 C: /rnin 的速度(不照过5 rmim时间的平均遭）上升70士2℃，然后在此蕴度保持含6；b.当温度升至 55T稳定后,Ii在 5ir保侍 13 h 后进行1 h的基本性能试验,试验结果应满是本标准的现定。当温度为70%！、保持1.5h后进行0.5h的动作试验，此时元件应能正常1.作，6. 3.7低槛试验
6.3.7.1按CB3225中的2.7条低温试验的规庭进行。6.3.7.2对于安装在室外或尤加热设施的甲板室的元件，其试验祖度为一25℃：安装在驾驶室及舱室内的元件试验温度为--10℃，试验程序为：a.
将试件放人低粗的在效空问内，使箱温F至规定的温度（一25℃或—10℃)士2（围内：CB/T 3447—92
保持16 h,降温速度应不大于1C /min(不超过 5min时间的半均值);b.概温试验结束后·恢复到常温的时问为14 h,当温度恢复正常后，进行检查并进行其他性能试验。
6.3.8交变湿热试验
按CB13225中的2.5条进行交变湿热试验。6.3.9倾斜播摆试验
6.3.9.1将被试产品从正带安装位置向前、后、左，右四个方向倾斜22°30，对元件进行动作试验各15nin。
6. 3. 9. 2 将被试产品从正常安装位置接前后、左右二个水平轴向各进行摇摆 10 mit,播摆周期为 10 s 线性垂直加速度为9.8 m/s在摇摆过程中,作动作试验。6.3.10外党防水试验
接CB'3225中的3.5、3.6条规定分别进行防滴、防淋，防溅或冲水试验。6.3.11运输试验
6.3.11.1碰撞试验
元件包装后，紧固在碰擦试验台上，垂向碰撞1000110次，加速度为100士10m/s，脉冲持续时问为11±2ms，脉冲重复率为1~1.7Hz,脉冲波形近似半正弦波。试验后元件应能正常工作，无损伤、松动等现象。6.3.11.2跌落试验
经下列跌落试验后，元件应能正常工作，无损伤、松动等现象：a.自由跌落试验
将元件包装后，底部正面自由跌落在平滑坚硬的水泥地或钢板地上四次，跌落高度规定如下：重量小于或等于100kg者，250mm，重量大于1000kg者，100mm。
b．角跌落试骏
将元件包装后，底面某：角着地，底面与地面减30\角，使其白由落下，底而每个角各进行次。6. 3.12盐雾试验
根据元件的安装场所及使用要求，若需盐雾试验时，仅对电气元件的金属零部件进行盐雾试验，其方法为：
将金届零部件按正常使用状况放置在35土2℃的盐雾箱内，以氯化纳和蒸增水配制戚浓度为5上0. 1%(重量),pH值为 6. 5~7.2(35℃时)的盐溶液,连续进行喷雾 48 h。盐雾沉降率为 1~2 mL/h·80cm2，喷雾时不得直接喷司零件本身，而应使盐雾沉降在零件表面上。试验结束后，以清水冲洗零件表面的沉积物，再在蒸馏水中清洗。最后检查零件表面，应无明显的腐蚀和变质。
7检验规则
元件的检验分出厂检验和型式检验两。7.1每个元件出厂时必须由制造厂质基检在部门进行出试验，并出具合格证书。7.2下列情况之一者应进行型式检验：a在新产品投产或老产品转厂生产时；bh。正式投产后，设计工艺或材料上有重大改变.能是以引起元件性能变化时：正常生产的产品每四年或累积生产1000台时：.
当赖查试验结果与以前进行的型式试验结果发生不允许的偏差时：国家质量监督部门和船检部门认为有必要抽验时。7
CB/T 3447~-92
7. 3广检定和型式检验按表 9 规定进行。表9
验双口
外死资量
基本性能
电源电服变化
气源店小交化
耐振动性能
交变湿热
防妞抵性能
防水性能
耐运箱性
防盐雾性您
8标志.包装，运输和贮存
8.1标志
技术要求条款
读验力法茶款
8.1.在无件外荒明显部位应蟹有水久、阔定的铭牌,其内奔包括：a
制造厂名：
产品型号：
制遗日期：
出厂编号；
检验合格标志。
在元件外克明显部位还应置有永久固定的元件符号牌，其内容包括元件图形符号：
外接口编号；
体流旁方间：
外接线端广编号
8.2包装和运输
8.2.1元件应接装翻单规意的编号、项甘和件数独行包装8.2.2
元件供应范爆，备件项可那数量按供露源孔的魔规定提慎在元件包装籍内，随产品提供下列技术资料(中文或英文本)：8.2.3
产品含略证：
产品说明存：
检验台效
型戈验验
出！检验
CB/T 3447- 92
产品附牛，备件清单酸装箱清单等c
8.2.4元件的包装应防振、防潮、防玉，避免在运输途中损伤。8.3贮存
包装箱应存放在通风干燥的地方。包装箱应定期开箱检查与保养。8. 3. 2
附加说明t
本标准中国船舶工业总公司提出。本标准由全国船用机械标准化技术委员会液压气动分技术委员会归口。本标准山上海船舶研究设计院负责起单。本标准要起草人孙国强、邬显胜。
