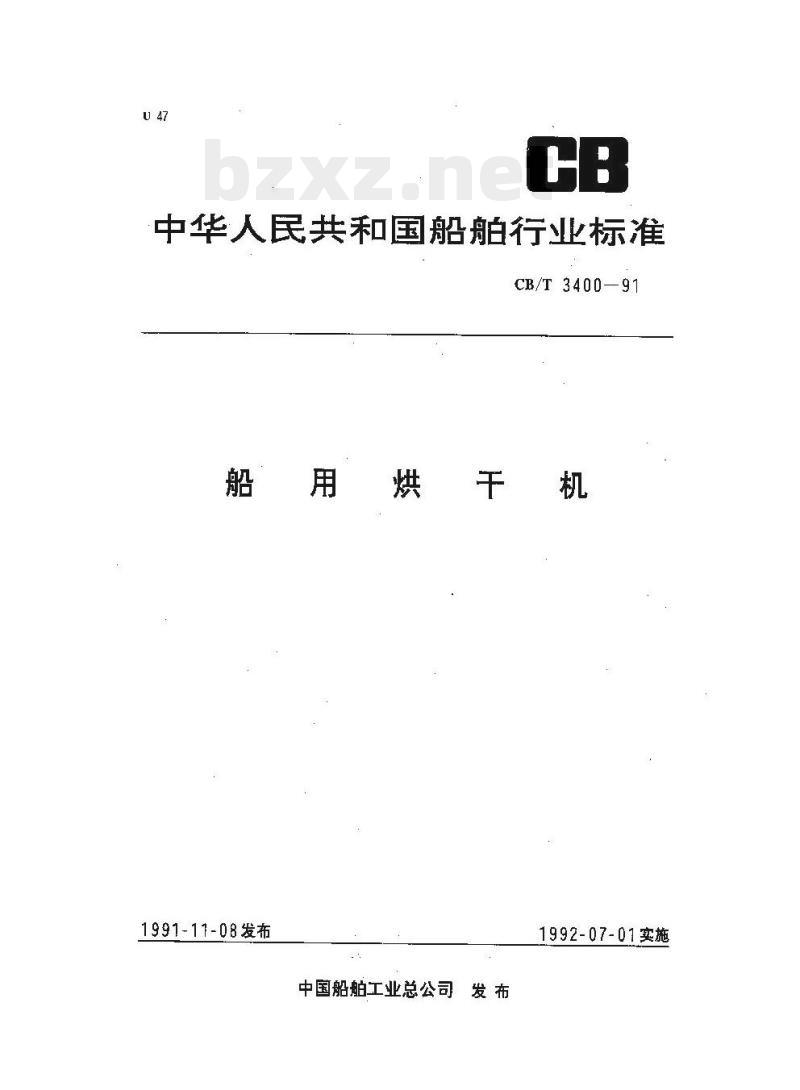

【CB船舶标准】 船用烘干机

中华人民共和国船舶行业标准
CB/T 3400—91
船用烘干机
1991-11-08发布
中国船舶工业总公司发布
1992-07-01实施
中华人民共和国船舶行业标准
1主题内容与适用范围
CB/T3400-91
分类号：U47
本标准规定了船用烘干机（以下简称烘干机)）产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。
本标准适用于船用滚筒自动顺逆运转用蒸汽或用电加热空气进行烘干的设备。2引用标准
CB1146.1-1146.16
船帕设备环境试验方法
3术语
3.1混重
织物经脱水后(织物脱水后含水量不超过40%)实测的重量，kg。3.2下重
织物经烘十机干燥后（干燥后织物的含水量不超过5%)实测的重量，kg。3.3干燥效率
烘干机在单位时间内除去醍织物中的水分，kg/min。4产品分类
4.1型式
烘下机按加热方式分：
a、电热式烘干机，
b。蒸汽式烘于机。
4:2型号编制规定
织物湿重，kg
电热式
蒸汽式
烘干机—-H
船用——c

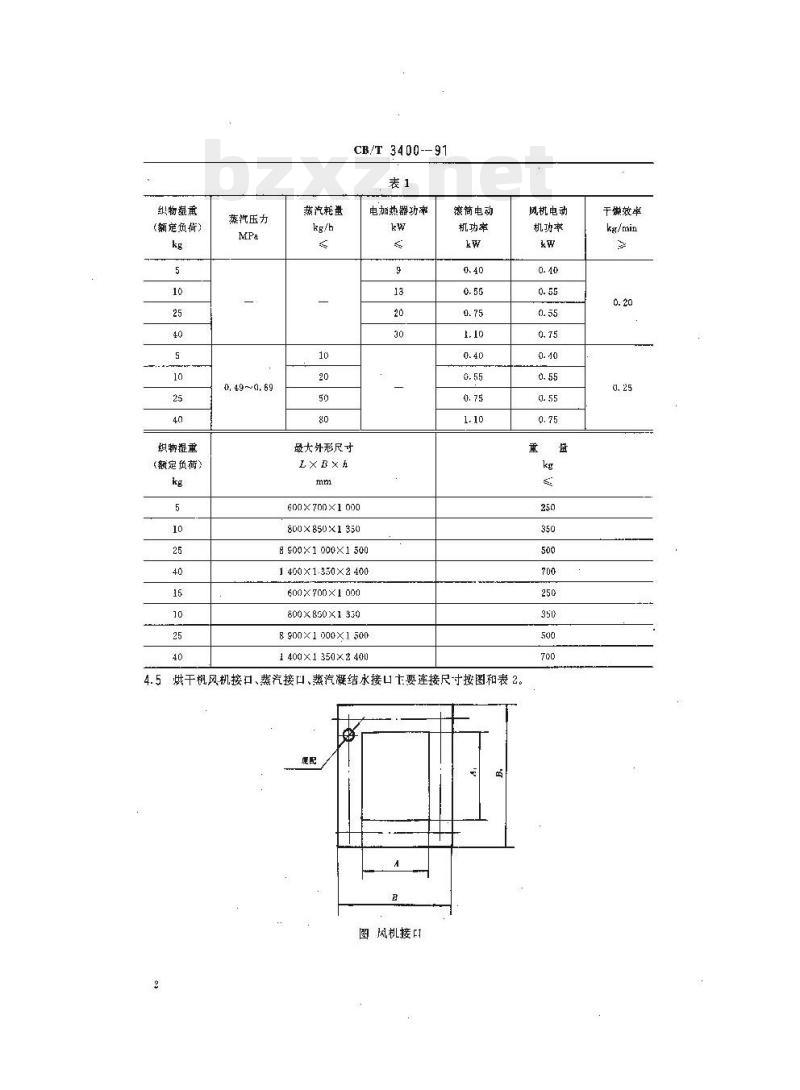

4.3烘干机主要性能参数按表1。4.4标记示例
织物湿重10kg，电热式船用烘十机A10CB/T3400—91
中国船舶工业总公司1991-11-08批准KAONIKAca-
1992-07-01实施
织物湿重
（额定负荷）
识物湿重
(额定负荷）
蒸汽压力
o,49~,69
蒸汽耗量
CB/T 3400--91
电加热器功率
最大外形尺寸
L×B×
600X700×1000
800X850X1350
8 $00X1000X1 500
1 400×1.350×2 400
600×700×1000
800×850×1350
8 900×1000X1500
1400×1350×2400
微简电动
机功率
4.5烘干机风机接口、蒸汽接口、蒸汽凝结水接口亡要连接尺寸按图和表2。图风机接
风机电动
干懒效率
kg/min

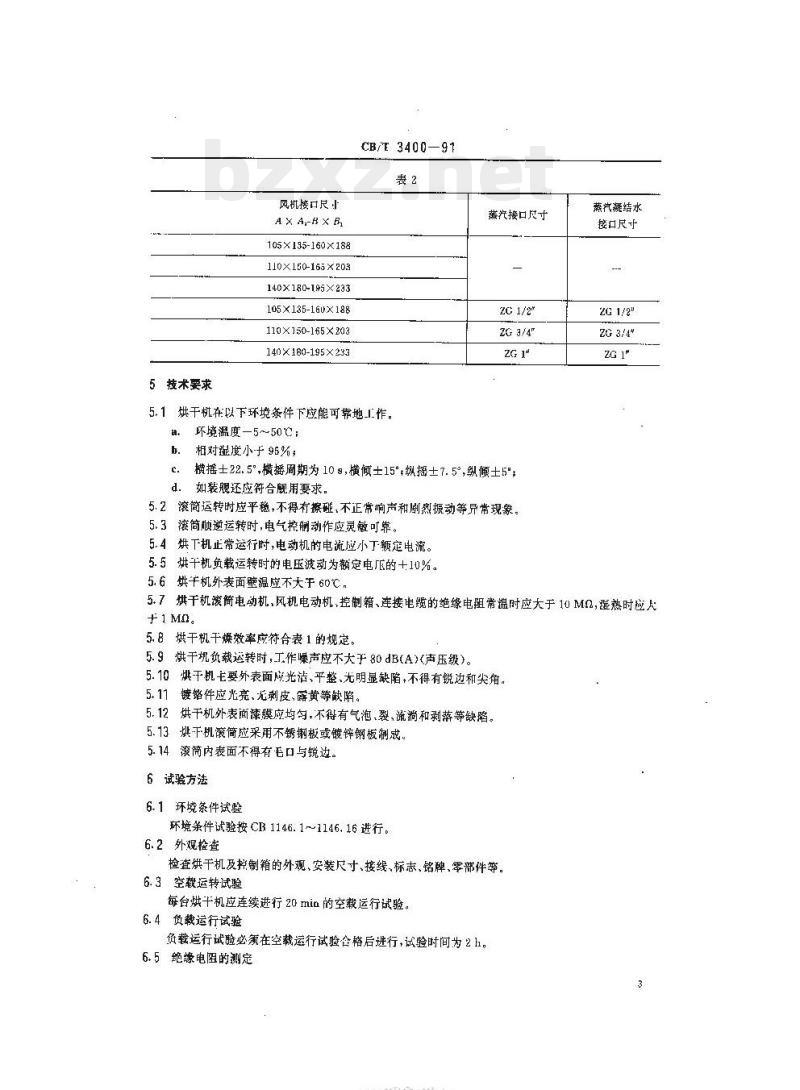

5技术要求
风机接可尺止
A×A,-B×B
105X135-160X188
110X150-163X203
140×180-195×233bzxz.net
105×135-16UX188
110X150-165X203
140×180-195X×233
CB/T 3400—91
5.1烘干机在以下环境条件下应能可靠地工作。环境温度—5～50℃;
相对度小于95%
蒸汽接口尺寸
ZC1/2m
ZG 3/4
横摇士22.5%，横摇周期为10g，横倾±15°*纵摇士7.5°，纵倾士5c.
如装舰还应符合舰用要求。
5.2滚筒运转时应平稳，不得有擦碰，不正常响声和剧烈振动等异常现象。5.3滚简顺逆运转时，电气挖制动作应灵敏可幕。5.4烘下机正常运行时，电动机的电流应小丁额定电流。5.5烘干机负载运转时的电压波动为额定电的+10%。蒸汽凝结水
接口尺寸
ZG 1/2m
ZG 3/4*
5.6烘牛机外表面壁温应不大于60℃5.7烘干机滚简电动机，风机电动机、控制箱、连接电缆的绝缘电阻常温时应大于10Ma，途热时应+1 Mn.
5.8烘干机干燥效率应符合表1的规定。5.9烘干机负载运转时，工作噪声应不大于80dB(A>(声压级）。5.10烘干机主要外表面应光洁、平整、尤明显缺陷，不得有锐边和尖角。镀铬件应光亮、无剥皮、露黄等缺陷。5.11
5.12烘干机外表面漆膜应均匀，不得有气泡、裂、流和剥落等缺陷。5.13烘干机滚筒应采用不锈钢板或镀锌钢板制成。5.14滚简内表面不得有毛口与锐边。6试验方法
6.1环境条件试验
环境条件试验按CB1146.1~1146.16进行。6.2外观检查
检查烘干机及控制箱的外观、安装尺寸、接线、标志、铭牌、零部件等。6.3空教运转试验
每台烘干机应连续进行20min的空载运行试验。6.4负载运行试验
负载运行试验必须在空载运行试验含格后进行，试验时间为2h。6.5绝缘电阻的测定
HTYKADNIKAca-
CB/T 3400—91

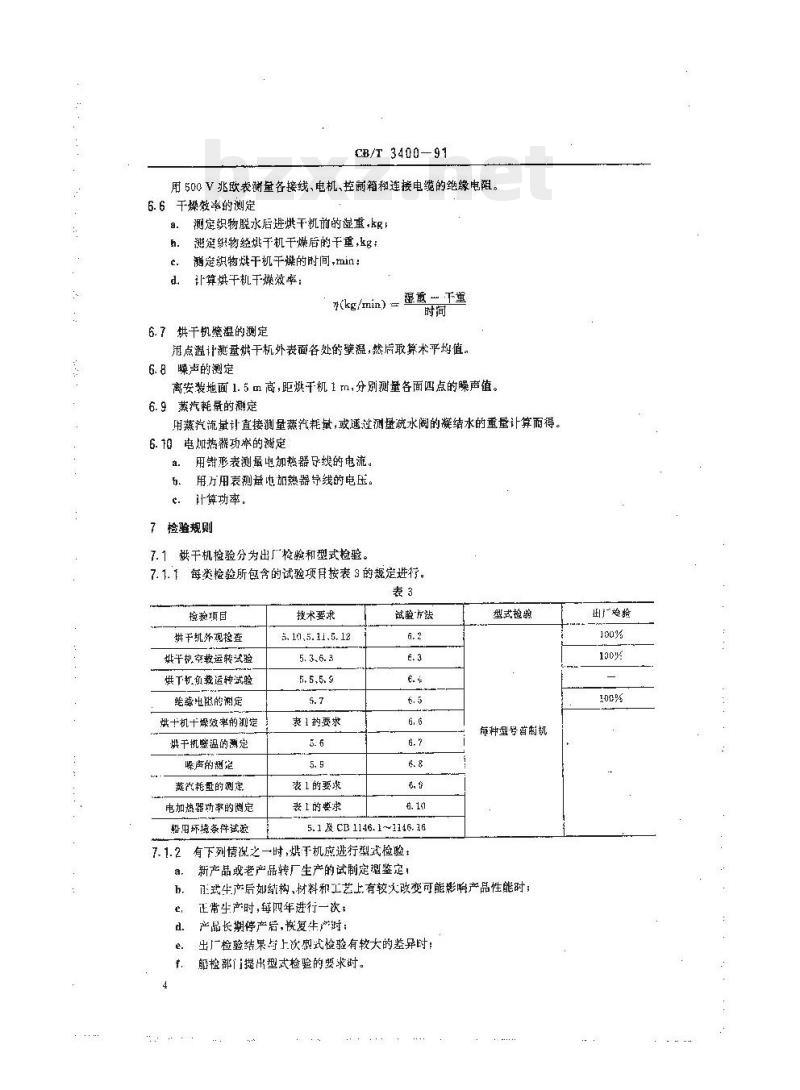

用500V兆欧农谢量各接线、电机、控谢箱和连接电缆的绝象电阻。6.6干燥效事的测定
测定织物脱水后进烘干机前的湿重,kgF翘庭织物经姚干机干燥后的干重，kg：满定织物烘干机干燥的附间,min;算烘干机干懒效率：
6.7烘干机壁温的测定
7(kg/min)显重重
冠点温计涎基烘干机外表面各处的壁溢，然后取算术平均值。6.8赚声的测定
离安装地面1.5m高，距烘干机1m，分别测量各面四点的赚声值。6.9蒸汽耗量的测定
用蒸汽流量计直接测量蒸汽耗量，或遥：过测量疏水阀的凝结水的重盛计算而得。6.10电加热器功的定
用射形表测量电加热器导线的电流。a.
用方用表测量也加热器导线的电压。e．计算功率。
7检验规则
7.1类干机检验分为出厂检验和型式检验。7.1. 1每资检验所包含的试验项月按表 3 的规定进行。表3
稳验项目
烘于凯养观检查
姚干秘空载运转试验
烘下机负载转试验
能电险的测定
烘十机十娠效率的测途
烘干壁温的测定
嵊声的洲定
蒸汽耗量的测定
电加热器功率的谢定
船用环境条件试验
技术要求
5. 11,5.11.5. 12
表1的要求
表1的要求
表1的要求
试照法
5. 1 CB 1146. 1~1146. 16
7.1.2有下列情况之一时，烘于机应进行型式检验：新产品或老产品转厂生产的试制定塑鉴定a.
型式检验
每种型专首离机
正武牛产后如结构、材料和工艺上有较大改变可能影晰产品性能时；正常生产时,每四年进行一次：
产晶长期停产后,筷复牛产对；
出检验结果与上次型式检验有较大的差异时：解检部门提出型式检验的要求时。验
7.2抽样与玺批规赠
CB/T 3400—91
7.2.1成批生产时应进行抽样检查，抽检所包含的试验项目有：烘干机负载运转试验，绝缘电阻的测定、爆效率的渊定、曦声的测定、蒸汽耗望或老加热器功率的测定。7.2.2抽样组批规则，年产30台以上的烘于机，每产30台抛检一台，年产不起30台的，每年应抽检台。
7.3判定规则
7.3.1每台均需由制造厂技术检验部门按本标准的规定进行检查，符合规定的为合格产品，并出具合格证后方能出厂
7.3.2抽检的烘干机如检测结果超差，则应加倍抽试，如仍超差，则该批产品不合格.应返悠，须逐台试验合格后方能出厂。
8标志、包装、运输和贮存
8.1烘干机应在显著位置上装设耐蚀永久性铭牌。8.2牌应标明：
2.名称、型号和生要技术参数：b.检验标记和编号；
设计单位名称：
制造单位名称
产品编号；
制道日期。
8.3包装与运输
包装应保证烘干机质运输到使用不致损坏。如采用框架包装时，包装末材应干课，并按装箱所规定的编号、项目、件数进行包装。8.3.2
8.3.3包装箱应防雨、防潮。
8.3.4烘于机应垫稳、卡紧和用骤栓固定于包装箱内，防止在运辅中发生窜动和移位。8.3.5随机文件应包括：
产品合格证书+
产品说明书或祥本
装箱单。
8.3.6备件数照按表4规定。
三角皮带
电加热塑管或蒸汽加热器塑管
8.3.7制造厂应保证自发货日起至少12个月内不会因包装不妥而引起产品的锈蚀、降低质量或零件丢失等现象。
8.3.8包装籍的外形尺中和重盘应符合运输部门的规定，8.3.9运输时应确保安全，品运与存放时不许碰撞。83.10包装销面应书写发货标志和作业标志，字迹应端正涛晰，H不会因雨淋、日晒等而模翻不清。8.4贮存
TYYKAONIKAca
CB/T 3400--91
8.4.烘干机应放在干燥处所内犯存,所有朔工凝面应涂上防锈油，8.4.2包装箱应放在不会受两淋，月嗮和积水授蚀的地方。包装箱要挚平放稳，销底面与地面的距离不小于200~300mm。
附加说明：
本标准由中国船舶工业总公间六〇三所出本标准由全国船用机械标准化技术委员会机舱辅机分技术委员会归口。本标准由中国船舶工业总公司第七研究第-EO四研究所负责起草。本标谁主要起草人孙鸿久。
