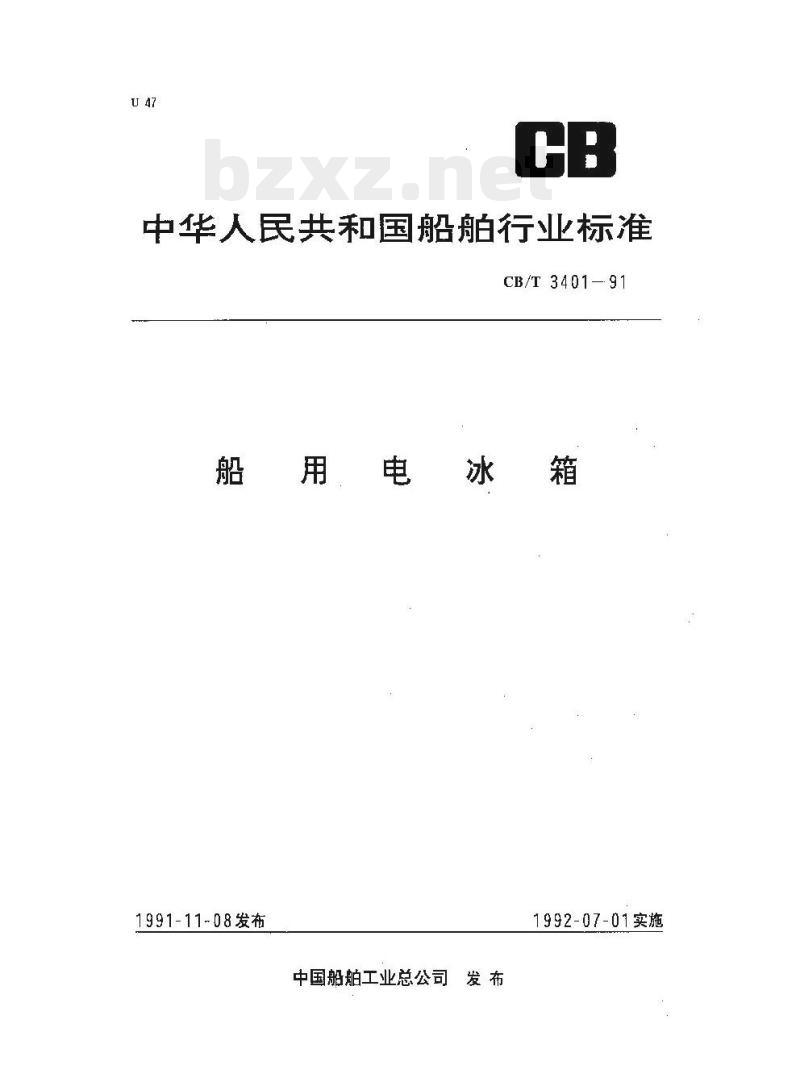

【CB船舶标准】 船用电冰箱

中华人民共和国船舶行业标准
CB/T 3401- 91
船用电冰箱
1991-11-08发布
中国船舶工业总公司发布
1992-07-01实施
中华人民共和国船舶行业标准
船·用

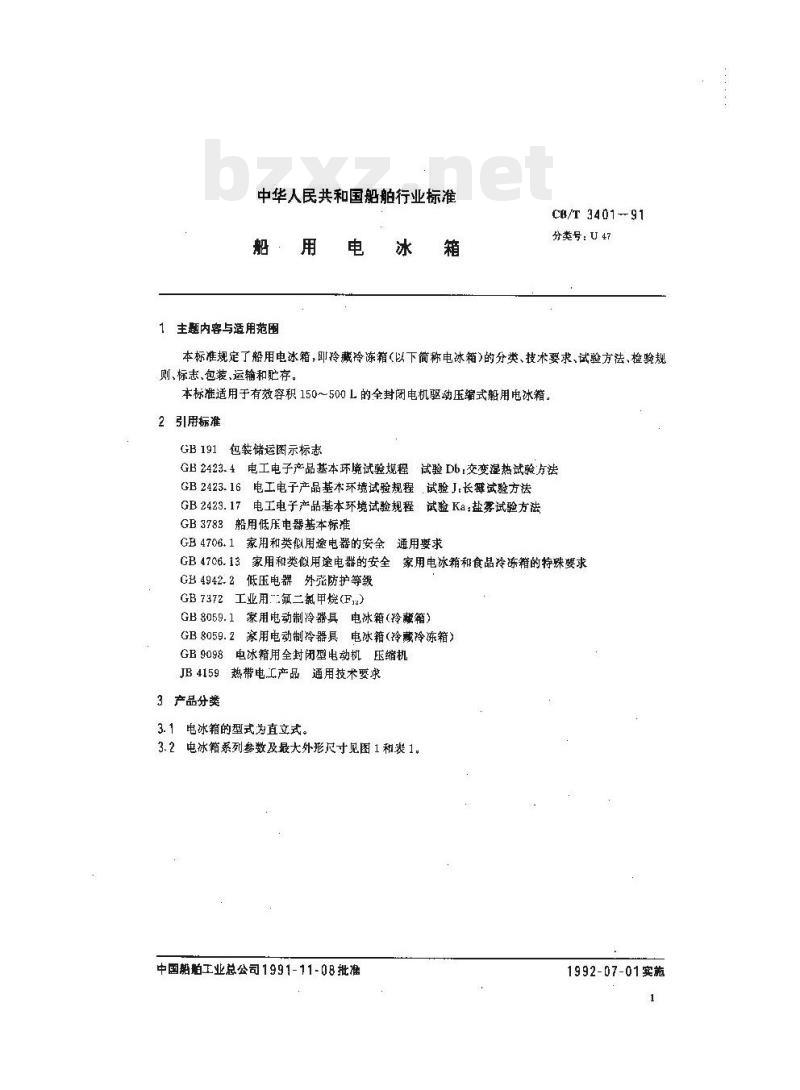

1 主题内容与适用范围
CB/T 3401-91
分类号：U47
本标准规定了船用电冰箱，即玲藏冷冻箱（以下简称电冰箱)的分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于有效容积150~500L的全封闭电机驱动压缩式船用电冰箱。2引用标准
GB191包装储运图示标志
GB2423.4电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB2423.16电工电子产品基本环境试验规程试验J长试验方法GB2423.17电工电子产品基本环境试验规程试验Ka:盐雾试验方法GB3783船用低乐电器基本标准
GB4706.1、家用和类似用途电器的安全通用要求GB4706.13家用和类似用途电器的安全家用电冰箱和食品冷冻籍的特殊要求GB4942.2低压电器外防护等级
GB7372工业用氟二氯甲烷(F)
GB8059.1家用电动制冷器具电冰箱（冷趣箱）GB8059.2家用电动制冷器具电冰箱（冷藏冷冻箱）GB9098电冰箱用全封闭型电动机压缩机JB4159热带电工产品通用技术要求3产品分类
3.1电冰箱的型式为直立式。

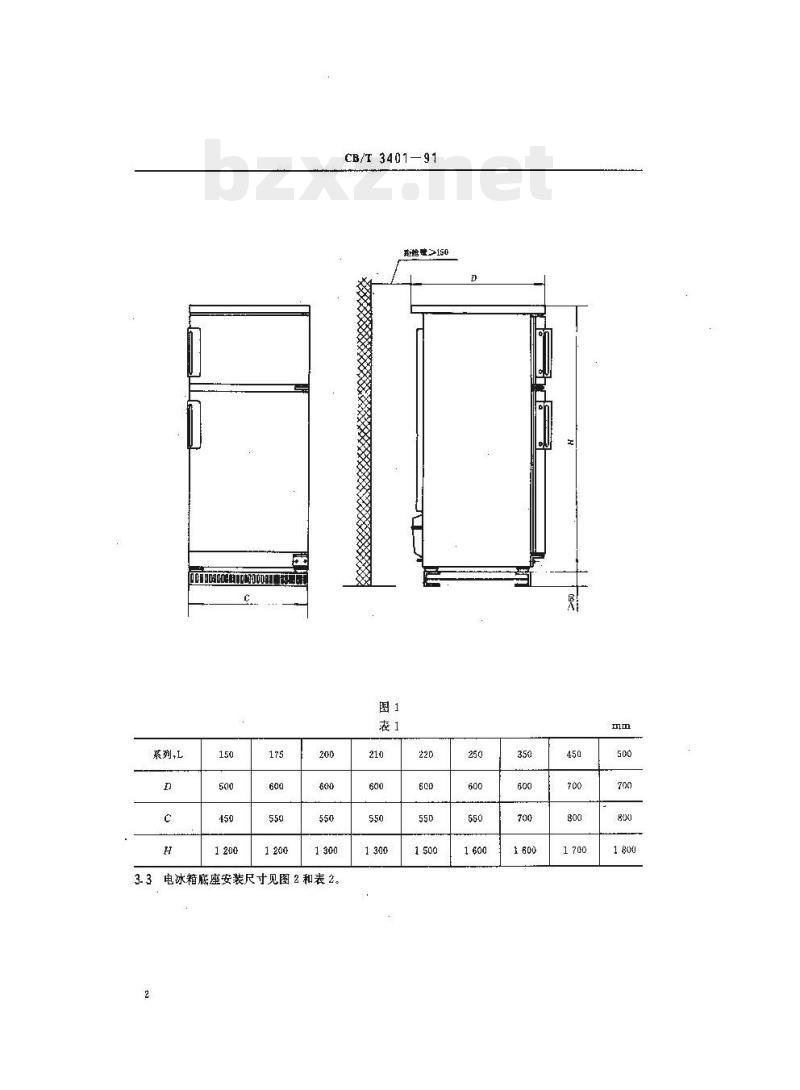

3. 2 电冰箱系列参数及最大外形尺寸见图 1 和表 1,中国船帕工业总公司1991-11-08批准1992-07-01实施
系列,L

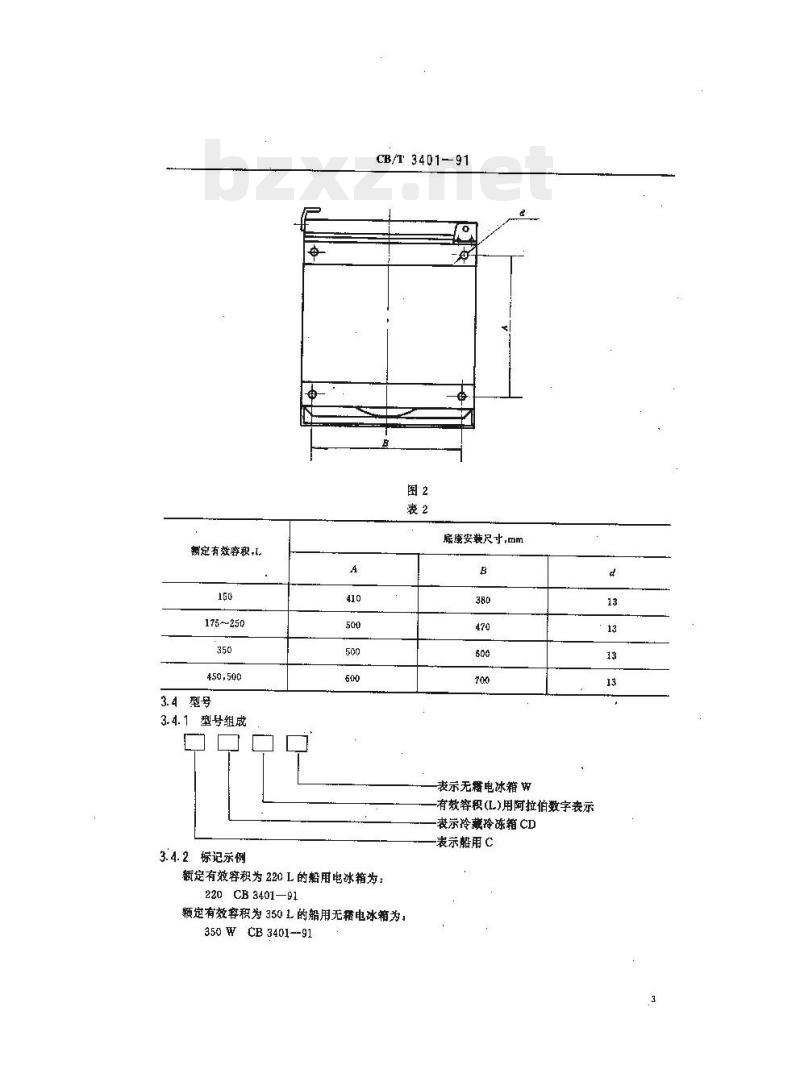

3.3电冰箱底座安装尺寸见图2和表2。CB/T 3401—91
我论唯≥150
额定有效容积，1
175250
3.4型号
3.4.1型号组成
3.4.2标记示例
CB/T 3401-91
底座安装尺寸,mm
表示无霜电冰箱护
有效容积(L)用阿拉伯数字表示
表示冷巍冷冻箱CD
-表示船用C
额定有效容积为220L的船用电冰箱为：220 CB 3401—91
频有效容积为3501的船用无霜电冰箱为350WCB3401--91

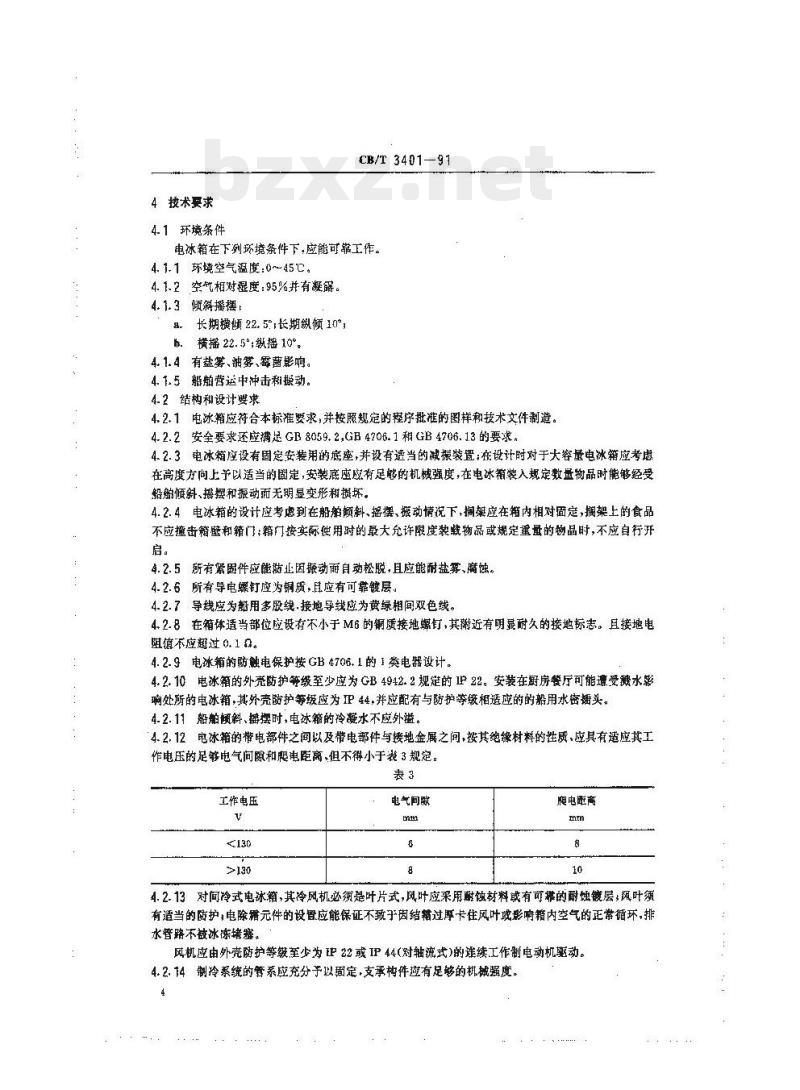

4按术要求
4.1环境条件
CB/T3401—91
电冰箱在下例环境条件下，应能可靠工作。4. 1. 1 环境空气温度:0~45℃
4. 1.2空气相对湿度:95%并有凝露。4.1.3倾斜播摇摆：
8长期横倾22.5°长期纵倾10°，横摇22.5°；纵摇10°
4. 1.4有盐等、油笨、霉菌影响。4. 1.5船舶营运中神击和搬动。4.2结构和设计要求
4.2.1电冰箱应符合本标准要求,并按照规定的程序批准的图样和技术文件制造。4.2.2安全要求还应满足GR8059.2,GB4706.1租GB4706.13的要求，4.2.3电冰箱腔设有固定安装用的底座，并设有适当的减振装置；在设计时对于大容量电冰辩应考虑在高度方向上予以适当的固定，安装底座胶有足够的机械强度，在电冰箱装入规定数量物品时能够经受船舶倾斜、播摆和摄动而无明显变形和摄坏。4.2.4电冰箱的设计应考虑到在船舶颌斜、据摆、振动情况下，搁架应在箱内相对固定，搁架上的食品不应撞击箱壁和箱门：箱门按实际使用时的录大允许限度装载物品或规定重量的物品时，不应自行开启。
4.2.5所有紧固件应能筋止因娠动雨自动松脱，且应能耐盐雾、离蚀。4.2.6所有导电螺钉应为铜质,且应有可靠镀层。4.2.7导线应为用多股线.接地导线应为黄绿相间双色线。4.2.8在箱体适当部位应设有不小于M6 的质接地螺钉,其谢近有明录耐久的接地标志。且接地电阻值不应超过 0. 1 0。
4.2.9电冰箱的防触电保护按GB 4706.1的I类电器设计。4.2.10电冰箱的外壳防护等级至少应为 GB 4942. 2 规定的 1P 22。安装在厨房餐厅可能遵受水影响处所的电冰箱,其外壳防护等级应为 IP 44,并应配有与防护等级相适应的的船用水密插头。4-2.11船帕慎斜、播摆时，电冰箱的冷凝水不应外溢。4.2.12电冰箱的带电部件之间以及带电部件与接地金属之间，按其绝缘材料的性质，应具有遗应其工作电压的足够电气间和肥电距离，但不得小于表3规定。表3
工作电压
电气间膜
爬电函商
4.2.13对间冷式电冰箱，其冷风机必须是叶片式，风叶应采用蔚蚀材料或有可的耐蚀镶层，风叶须有道当的防护,电除元件的设骨应能保证不致乎齿结箱过厚卡住风叶或影响籍内空气的正常循环,排水管路不被冰冻堵塞。
风机应由外壳防护等级至少为F 22或 IP 44(对轴流式)的连续工作制电动机驱动。4.2.14制玲系统的管系应充分予以固定,支承构件应有足够的机械强度。4
CB/T3401—91
4.2.15电冰箱应有适当的凝露措施，应设有收集，排除及处理化霜水的措施。4.3外观要求
4.3.1外观不应有明显的缺陷，装饰性表面应平整光滑。4.3.2涂层表面应平整光滑，颂色一致，色泽均匀，涂层牢固，不应有明显的流痕、划痕、敏放、起泡、漏涂等龄陷。
4.3.3电镀件的镀层应光滑细密，色洋均匀，不应有斑点，针孔、气泡和镀腿刺落等缺陷。4.3.4铭牌和一切标志应齐全，铭牌应符合7.1条的要求。4.4电气要求
4.4.1电冰籍的额定电源为，交流单相220V50Hz或220V.60Hz。4.4.2电冰箱在电乐变化±10%和频率变化土5%时，应正常.r作，在解态电压变化+20%和類率变化七10为时，电冰箱应可靠工作，4.4.3电冰箱的冷态绝缘电值应不小于100MO，湿热试验后，热态绝缘电阻值不小于10MD。4.4.4电冰箱的电源线与接地螺钉问施以1.06将的额定电压，其泄电流，不应超过0.5mA。4.4.5电冰箱的带电部分与壳体之间应能耐受2000V的交流电压历时1min的绝缘介电强度试验，不应发生击穿络现象。绝缘介电强度试舱后，电冰籍的绝缘电阻值成不低于1.M。4.4.6引出的电源线应用压线卡夹紧，施加40N的轴向拉力，历时1nin，接线柱不应有明银变形和损环，电源线不成拉说，
4.4.7控制系统设有启动、热过载断电保护装做，当运行中断后立即恢复供电时，电冰箱应能自动延时3~5min，再投入工作。
4.4.8温控器、照明灯和开关的防扩等级应符合IP22的要求，照明灯的功率--般不应大于15W。4.4.9设有电加热装微时，应设有过热安全保护装置。4.5材料及配套件的要求
4.5.1主要材料和机电部件应满足船用条件并符合相应的标准。4.5.2电冰箱选用的压缩机吃是全封闭，电机驱动压缩机。4.5.3张缩机的结构应能保证船舶懒摇条件下润滑良好，工作正满。4.5.4除本标准规定外，压缩机还应符合GB9098的要求。4.5.5蒸发器的没计应防止在正带使用中受到损坏，应采用无毒耐腐蚀材料制造。蒸发器表面的涂层或镀层应无毒、耐腐蚀和耐温度的变化。4.5.6制冷系统中的管系--般应为铜质，绝热层中不得有中间接头。4.5.7塑料件表面应光滑、色泽均匀，不应有裂痕、气泡、明显缩孔和变形等缺陷。4.5.B电冰宽使用的制冷剂一般为R12或R502.4.5.9制冷剂应清激透明，其最大含水量应不超过表4规定。表4
制玲剂
4.5.10R12中高沸点和低沸点杂质含量在1ppm以下。4.5.11測冷刻还应符合GB7371的要求。含水量,PPm
4.5.12电冰箱内部样料及附件在正带使用时，不产生和传递气味。进行气味试验时，其评定值不大于1。内部材料应无毒，并能耐潮气、盐雾和酸。4.5.13箱内给热材料应具有能良好、无异殊，不吸水、自熄性强特点。在规定的试验条件下，箱体表5
面不允许出现流水状级凝露。
4.6生能要求
CB/T 3401—91
4.6.1电冰箱的任何室或间需，当其容积为601.及以上时，其门如未锁征，就应能从内部打开，门的开启力不应大于70。
4.6.2电冰箱在规定的使用环境温度F，关闭箱门，以0.85倍的额定电压启动三次，两次启动的间隔时间应能使压缩机的高低侧之间达到玉力平衡，压缩机应能止常启动。每通电-次，允许过电游保护装置跳开2次，免费标准下载网bzxz
4.6.3制冷系统应骼封良好，制冷剂年泄漏量不火于0.5g4.6.4耗电量的实测值不应大于额定值的15%。4.6.5电冰箱运行的噪音（声功率级)：。小于250应不超过dB(A)
。大于和等于 250 L 不应超过 55 dB(A)。4. 6. 6。 冰箱运行射振动速度的有效值不大于 0. 71 mm/s。4.6.7电冰箱门封应有良好的气密性。试验时纸片不应自由滑动。4.6.8门绞链和把手应有足够的机械强度，进行耐久试验后，箱门改先损坏托易于并闭，气密性仍薄足4. 6. 7 的要求
#，拎戴室门进行100000次开闭试验。。冷冻室门进行10000次开闭试验。4.6.9掘架容器及类似部件应有足够的机械强度，经规定的机强度试验后，本应产生失去原来功能的变形。
4.6.10电冰箱总有效容积的测算值不小于额定总有效容积的97%。4. 6.11电冰箱各室的储湿度应间时符合表 5 规定的溢度。表5
tr、al
冷冻鲨
4. 6. 12电冰箱各间室同时达到表 5 规定的温度时+其连续运行的时间不应超过 3 h。丫
4.6.13用制造厂提供的制冰盒进行制冰能力试验，冰盒中的太应在2h内完全结成实冰。若制造厂标24h的制冰量，在按式(1)计算出的时间内，冰愈的水应完全结成实冰。X24
式中：7——结成实冰的时间,h;多\制造厂提供的冰盒容量，kg：G—--制造广提供 24 h 制冰量。4.6.14冷戴室的化水不应骤积在箱内。(1)
4.6.15进行负载温度回升速度试验时，测得的负载回升时间不应小于300min。若制造厂标出额定值时，则标值应不小于350min，其实测值不小于额定值的90%。4.6.16测得的冷冻能力应不小于额定值的 85%,但冷冻能力的最低体为4.5 kg/100 L(冷冻室),45 L以下的不小于 2 kg。
4.6.17自动或半有动化霜的电冰箱，其化霜性能必须符合下列要求，4。化霜完毕，应能自动恢复正常运行，6
CB/T 3401--91
。化霜结束后，蒸发器表面及排水管踏中不应残留影响正常工作性能的霜和冰。4.6.18电冰箱在坏境温度为45℃条件下进行温升试验时，压缩机齐部分温升不应超过表6规定的限值。热态绝缘电阻值不低于 10 Mn,表6
测试部位
充体外表面
温升限值
4.6.19按表7规定的参数进行振动试验，应无异常响声，紧固件光松动；制冷系统管路不变形，其交系件不应据坏，箱门应始终关闭，温控器及电气控制部分，应无损坏及误动，冰箱成偿正常工作，搬幅故大倍数应不超过5。
源率范围,Hz
报幅.tm
4.6.20电冰箱进行各方间22.5\的倾摇战验，成能正常运行。4.6.21外露部件在进行55%,2周奶交变乱热试验后应能满是下列要求：加速度+8
a：所有紧固件和也镶件应无明显锈蚀，应符合IB4159规定的二级要求。b绝缘财料和塑料件应无发粘和开裂，外观不辑低于JB1159规定的级要求。涂层表面良好，无明显针孔，试样主要表间任意100cm的正方形范围内，真径为0.5～1cm的气泡，不允许出现两个，不允许山现直径大于1M的泡。对表面涂尺附着力试验，用附着力测定器或刀片在平整涂层上模坚垂自切制1条，别痕举底金属形成9个1×1mm的小方格，用宽25～35mm的漆刷扫刷，涂层脱落的方格数不允许超过1/3。4.6.22电冰箱应具有时霉性能，其外露于空气中络缘零部件包括箱门密封条、箱体喷塑层和装饰性表面进行28d长每试验，长需面积不得超过GB2423.16规定的级长露要求。4. 6. 23对外露空气中的所有金属零部件及经涤层处理的箱体外表面,经18 6 盘雾试验,其外观应符含GB3783的规定。
4.6.24电冰箱经包装后，进行运输试验，包装元明显破损，各紧固件应元松动。通电试验，应能止常运行。
5试验方法
5.1试照条件
试验案内的温度在10~45范调内可调，测试鬣室温度时，环境温度为10~45r：进行耗电基、负裁温度回升和冷冻能力试验时，环境温度为32C℃；d．其它条件应满足GB8059.2的规定。5.2试验项目
CB/T 3401—91
5.2.1电冰箱正常工作，门应保持关闭1h，开门的力应离铰链最远的一点，方向年直于门的平面.用筛赞秤加在门的把于上，其结果应符含4.6.1的要求。此项试验在5.2.6规定的试验之前和之后均应进行，
5.2.2制冷系统的密封性能试验按（B8059.2中4.5条规定进行，其结果应符合4.6.3要求。5.2.3耗电量测定按8059.2中4.4.4规定进行，其结果应符台4.6.4要求。5.2.4噪声和振动的测定按（B8059.2中4.5条规定进行，其结果应符合4.6.5和4.6.6的要求。5.2.5门封和气密性试验按GB8059.24.5茶规定进行试验，其结果应符合46.7的要求。5.2.6
6门铰链和把手的耐久性诚验按GB8059.2中1.5条规定进行试验，其结果应符合4.6.8的要求。
5.2.7榈契及类似部件的机械强度试验按GR 8059. 2中 4.条规定的试验进行,其约果应符合4. 6. 9的要求。
5.2.8气味性试验按GB8059.2中4.5条规定的减验进行，其结果应符合4.5.12的要求，5.2.9总有效穿积的测定按G1B8059.2中3.3条规定的试验进行测定，其结果应符合4.6.10的要求。5.2.10储藏温度接GB8059.2中4.4.1规定进行试验，但环境温度分别为10℃和45℃时.其结果应符合4.6.11的要求。
5.2.11冷却速度按GB8059.2中4.4.2规定的试验进行测定H其结果应符合4.6.12的要求。出F检验可在常温下进行。
5.2.12制冰能力按GB8059.2中4.4.3规定的方法进行测定，其结果应符合4.5.13的要求，5.2.13负戴温度回升速度按GB8059.2中4.4.6规定方法进行测定，H结果放符合4.6.15的要求。5.2.14冷冻能力按GB8059.2中4.4.7规定的方法进行测定，其结果应符合4.5.16的要求。5.2.15化箱性能试验按GB8059.2中4.4.5规定进行试验，其结果应符合4.6.17的规定。5.2.16绝热性能和防凝露试验按GB8059.2中4.5条规定的试验进行，其结果应符合4.5.13的要求。
5.2.17温升试验时，环境温度调整至45土1℃，测定绕组的冷态直滤电阻及此时的环境温度，冰箱连续运行1h，每小时一次用点温计测量乐缩机高压端和低压端的最高外壳温度，记录环境温度，然后停机，在15内用电阻法测定主绕组的热态直流电阻。压缩机主绕阻温升8按式(2)计算：R
式中： -主统组温升,K:
X (t + 234. 5) - 234. 5 - I
…测定主绕组直线电时的环境度，T—试脸结巢时的环境温度℃
Re-—在t温度时的主绕组冷态直流电阻，a；R—试验结束时主绕组热态直流电阻，n。2)
测完主貌组热态直流电阻后，立即测定绕组对外壳的热态绝缘电阻，其结果应符合4.6.18的要求。5.2.18振动试验时，在电冰箱通电工作状态下按实际使用状态紧固在振动试验台上。试验应分别在三个垂直的轴线上进行，振动参数按表？的要求。在每一轴线上按1倍频程/min的对数扫描速率进行往复扫描三次，检查有无共振点。如有共振点，则在共振点上进行2h的耐久振动：如无共振点，则在30Hz额率上进行2h耐久摄动，对白动或半自动化霜的电冰箱，耐久振动后按5.2.15进行化籍性能试验。诚验结果应符合4.6.19的要求。
5.2.19倾播试验时，电冰箱内装入按（B8059.2中4.4.7规定数基的试验包，销门内按其结构装入可能装载的最大事量物品。
CB/T 3401—91
将冰箱分别放置在与前、后、左、右四个倾料22.5°的位晋通电进行运转试验各15min。将电冰箱安在摇摆试验台上，以前、后、左、右两个水平轴各进行士22.5°摇摆试验10mi，摇摆周期为10s，线性垂直如速度为士1.0g，试验中电冰箱应接通电源运行。试验结果应满足4.2.4及4.6.20的要求。
5.2.20湿热试验应按GB2423.4划定进行其结果应满足4.6.21的要求。5.2.21长薄试验按GB2423.16要求进行，其结果应符合4.6.22的要求。5.2.22盐雾试验规定在零部件上进行，箱体外表面的试样可另制备，但其加工.T.艺应与电冰箱相同，试验按GB2423.17要求进行，其结果应符合1.6.23的要求。5.2.23电冰箱的电源变化试验分别按表8和表9进行，其结果应符合4.4.2要求。表8
电压变化，%
电压变化，%
频变化与
燃率变化.%
恢复时间.s
5. 2.24冰箱的运输试验按GB 8059. 2 中 4. 5条规定进行,其结果应符合 4, 6.24 的要求。5.2.25介电强度试验按GB4706.1中第16章规定进行，其结果应符合4.4.5的要求。5. 2. 26 防触电保护试验按 GB 4705. 1 中第 名 章规定进行,其结果符合 4. 2. 9 的要求。5. 2. 27外壳防护性能试验按 GB 4942. 2 的规定进行,其结果应符合 4. 2. 10 的要求,5. 2. 28 启动性能试验按 GB 4706. 13 中第 9 章规定进行,其结果应符合 4. 6. 2 的要求。6检验规则
电冰箱的检验分出厂检验和型式检验。6.1出厂检验
6.1.1每台电冰箱均应作出厂检验。6.1.2出厂检验项目和要求按表10。序号
检验项目
外现检验
接地电阻测
电绝缘性能
电强度试险
启动性能
制冷系统密封性能
冷却速度测定
源声和振动测定
防融电保护检益
门的开离力测定
电源线检查
储温度测定
耗电基测定
净陈能力试验
负载温度回升速度谢定
6.2型式检验
CB/T 3401—91
捡验结果
应符合4.3
应符合4. 2. 8
应符合 4. 4. 3
应符合4. 4.5
应符含 4. 6. 2
应符合 4. 6. 3
应符合 4, 6. 12
应符合 4. 6. 5 和 4. 6. 6
皮符合 4. 2.
应符合 4. 6. 1
应符合 4. 4. 6
应符合 4. 6.11
应符合 4. 6. 4
库符合 ±. 6. 16
应符合 4. 6. 15
6.2.1电冰箱在下列情说之一时，应进行型式检验：a.
新产品试制、定型；
检验方法
用接地电硼器
用500V宠表
设计、工艺或所用材料有重大变更，可能影响产品性能时，定型产品转厂生产时：
连续生产中的定期检验；
停产一年以上,再生产时，
出厂捡验与上次型式检验结果存在较大差异时；国家技术质量监督部门提出要求时。6. 2. 2 型式检验的项目及要求见表 11。表
检验项目
全部出厂检醛项目
总准效容积测算
财冰能力
检结巢
达到表10要求
应符合4.8,10
应符合 4. 6. 13
每批的2%
但不少半2台
检验存法
检验项目
绝热性能和防能据试验
门封气密性
门铰链和把手耐久程
瓣架及类似部件机械度试验
内部材料及气味试验
温升试验
电源变化试验
振效试验
顿据试验
凝熟试验
长霉试验
盐募试验
运输性能试验
外壳防护性能试验
CH/T 3401-: 91
续表 11
检验结果
应符合4.5.13
应符合 4. 6. 7
应符合 4. 6. 8
做符合4.6.9
应符合 4. 5. 12
应符合 4. 6. 18
应符合 4.4.2
应符4.6.1%
应符合 4. 2. 4和1. 6. 20
应符合4.6.21
应符合 4 6. 22
应符合4. 6.23
应符合 4,6.24
应符合4.2.10
检验方法
6.2.3型式检验的抽样应在同一批产品中随机取，每次抽三台（零部件为一套）。如检查中发现一台一项不合格，应从该批产品中另描取双倍数录重复检验该不合格项，如仍有台该项不合格，则该型式检验判为不合格。
7标志、包装、运输和贮存
7.1标志内容除下列规定外，还应符合GB8059.2中第6章的规定。a.
产品牌号、名称、型号，
外壳防护等级；
总有效容积,I.;
额定电压,V；
额定额率，Hz：
输入总功率,Wt
耗电盘kwh/24bl
制玲剂名称及装入量;
制造厂名称；
制造甘期利编号：
熏量+kgs
1．船检标记。
7.2随机文件
使用说明书：
