【GB国家标准】 纸和纸板Z向抗张强度的测定

ICS85.010
中华人民共和国国家标准
CB/T 31110—2014
纸和纸板
Z向抗张强度的测定
Paper and board--Determination of z-directional tensile strength(IS015754:2009,MOD)
2014-09-03发布
华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2015-08-01实施

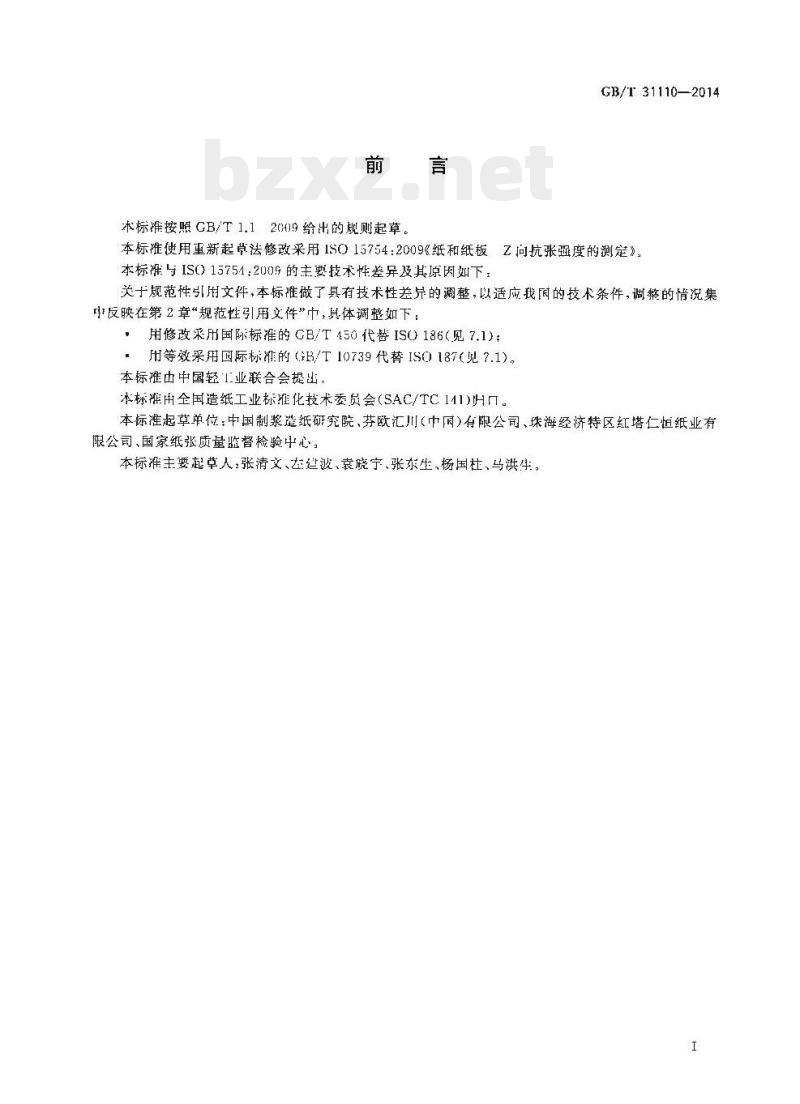

本标按照GB/T1.12(009给出的规则起草。GB/T 31110—2014
本标准使用重新起草法修改采用1S015754：2009《纸和纸板：乙向抗张强度的测定》
本标准与IS(）15754：2009的主要技术性差异及其原因如下，关于规范性引用文件，本标准做了具有技术性差的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件\中，其体调整如下：：用修改采用国际标准的GB/T450代替ISO186（见7.1)：，用等效采用国际标准的（B/T10739代替IS）187（见7.1）。本标准由中国轻1业联合会提出
本标准由全国造纸工业标准化技术委员会（SAC/TC111)H口。本标准起草单位：中国制浆造纸研究院、芬欧汇川（中国）有限公司、珠海经济特区红塔仁恒纸业有限公司、国家纸张质量监督检验中心，本标准主要起草人：张清文、左造波、袁晓宁、张东生、杨国社、马洪生，I

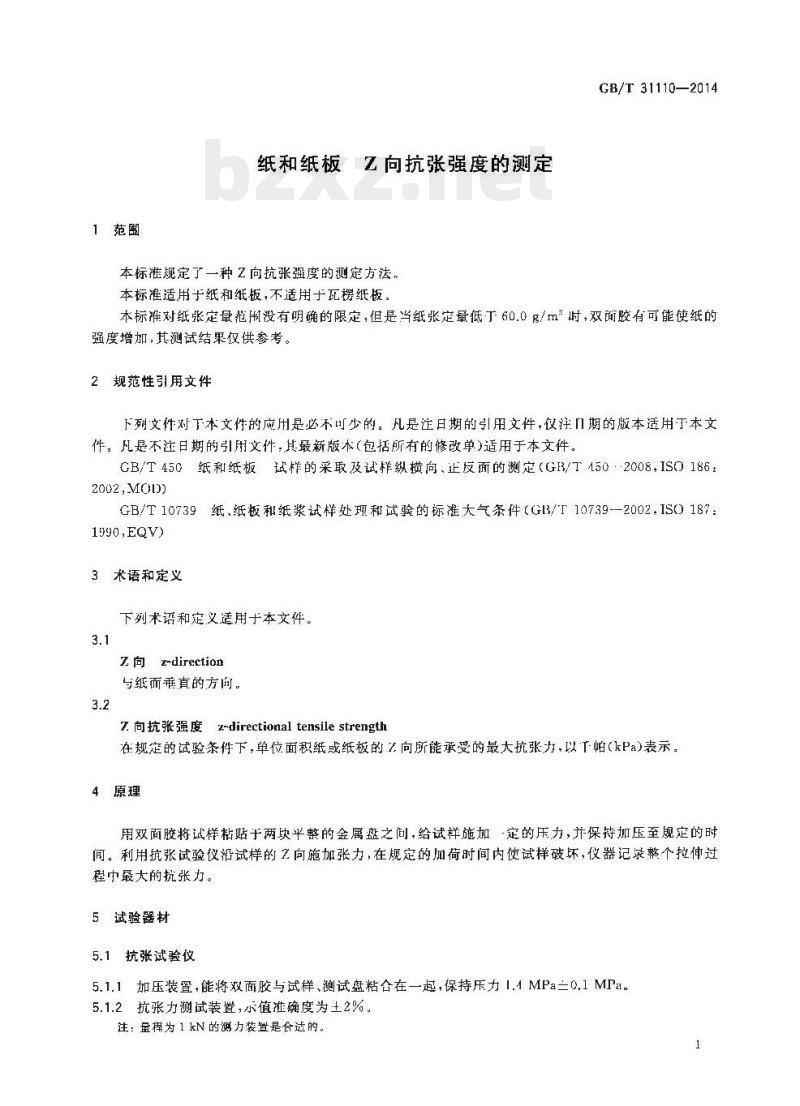

1范围
纸和纸板Z向抗张强度的测定
本标准规定了一种Z向抗张强度的测定方法。本标准适用于纸和纸板，不适用于瓦楞纸板。GB/T 31110—2014
本标推对纸张定量范用没有明确的限定，但是当纸张定量低丁60.0g/m时，双面胶有可能使纸的强度增加，其测试结果仅供参考。2规范性引用文件
下列文件对下本文件的应用是必不可少的。凡是注日期的引用文件，仪注「期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T45C纸和纸板试样的采取及试样纵横向、正反面的测定（GB/T450·2008,ISO186：2002,MOD
GB/T10739纸、纸板和纸浆试样处理和试验的标准大气条件（GI3/T10739--2002.IS0）187：1590,EQV)
3术语和定义
下列术语和定义适用于本文件。3.1
Z向z-direction
与纸而垂直的方阿。
y-directional tensilestrength7. 向抗张强度
在规定的试验条件下，单位面积纸或纸板的7.向所能承受的最大抗张力，以T帕(kPa)表示，4原理
用双面胶将试样粘贴于两块平整的金属盘之间，给试样施加·定的压力，并保特加压至规定的时间。利用抗张试验仪沿试样的7向施加张力，在规定的加荷时间内使试样破坏，仪器记录整个拉伸过程中最大的抗张力。
5试验器材
5.1抗张试验仪
5.1.1加压装置，能将双面胶与试样、測试盘粘合在一起，保持乐力1.1MPa0.1MPa。5.1.2抗张力测试装置，示值准确度为土2%。注：量程为 1 kN 的测装置是合适的。1
-TKAONKAca
GB/T 31110—2014

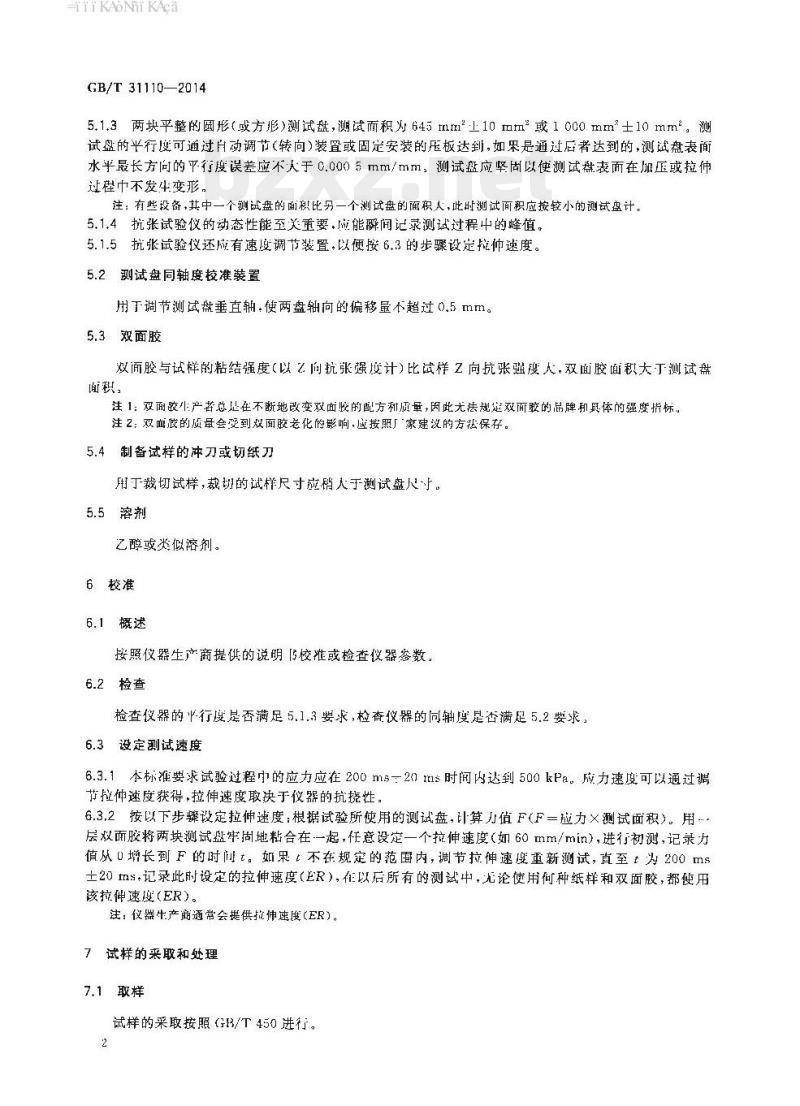

5.1.3两块平整的圆形（或方形）测试盘，测试面积为645mm上10mm\或1000mm士10mm。测试盘的平行可通过自动调节（转向）装置或固定安装的压板达到，如果是通过后者达到的，测试盘表面水乎最长方问的平行度误差应不人于C.0005mm/mm，测试盘应坚固以使测试盘表面在加压或拉伸过程巾不发牛变形，
注；有些投备,其中一个测试盘的面积比另一个测试盘的面积人,此时测试面积应按较小的测试盘计。5.1.4抗张试验仪的动态性能至关重要.应能避间记录测试过程中的峰值。5.1.5抗张试验仪还应有速度调节装置.以便按6.3的步骤设定拉伸速度。5.2测试盘同轴度校准装置
用下调节测试盘垂直轴.便两盘轴向的偏移量不超过0.5mm。5.3双面胶
双面胶与试样的粘结强度(以之间抗张强度计)比试样Z向抗张独度人,双面胶面积大丁测试盘面积，
注1：双面胶牛产者总是在不断地改变双面胶的配方和质量，因此尤法规定双面胶的品牌和具体的强度指标，注2：双而胶的质量会受到双面胶老化的影响，应按照厂家建议的方法保存。5.4制备试样的冲刀或切纸刀
用丁裁切试样，裁切的试样尺寸应稍人于測试盘尺寸。5.5溶剂
乙醇或类似溶剂。
6校准
6.1概述
按照仪器生产商提供的说明阝校准或检查仪器容数，6.2检查
检查仪器的行度是否满足5.1.3要求，检查仪器的同轴度是否满足5.2要求，6.3设定测试速度
6.3.1本标准要求试验过程中的应力应在200ms=20ms时间内达到500kPa。应力速度可以通过调节拉仲速度获得，拉伸速度取决于仪器的抗搅性。6.3.2按以下步设定拉伸速度：根据试验所使用的测试盘，计算力值F（F=应力×测试面积）。用.层双而胶将两块测试盘牢地粘合在一起，任意设定一个拉伸速度（如60mm/min），进行初测，记录力值从U增长到F的时间t。如果t不在规定的范国内，调节拉伸速度重新测试，直至t为200ms士20mS记录此时设定的拉伸速度（ER），在以后所有的测试中，光论使用何种纸样和双面胶，都使用该拉伸速度（ER）。
注：仪器生产商通常会提供拉伸速度（ER)。7试样的来取和处理
7.1取样
试样的采取按照（GB/T450进行。2
TKAONIKAca

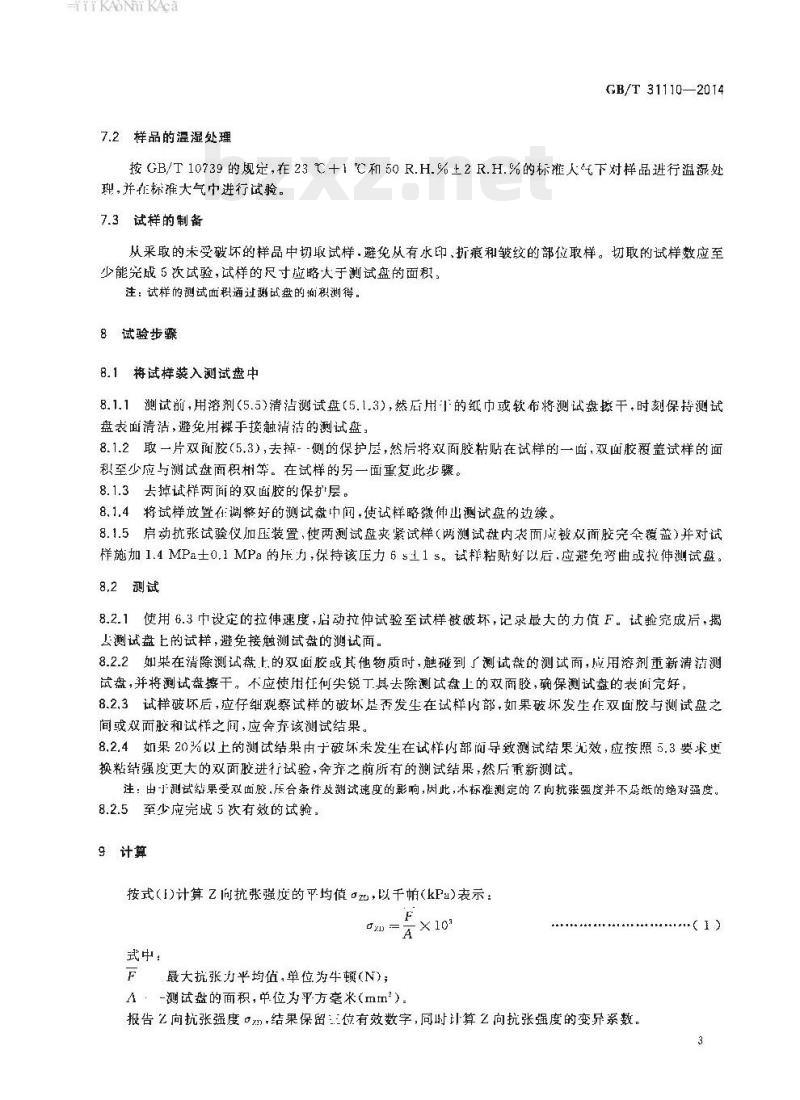

7.2样品的温湿处理
GB/T 31110—2014
按GB/T10739的规定，在23℃+1℃和50R.H.%上2R.H.%的标推人气下对样品进行温处理，并在标准大气中进行试验。7.3试样的制备
从采取的未受破坏的样品中切取试样.避免从有水印，折痕和皱纹的部位取样。切取的试样数应至少能完成5次试验，试样的尺寸应略大于测试盘的面积，注：试样的测试面积通过测试盘的而积测得。8试验步骤
8.1将试样装入测试盘中
8.1.1测试前，用溶剂（5.5)清洁测试盘（5.1.3），然后用的纸巾或软布将测试盘锈干，时刻保持测试盘表面清，避免用裸于接触清洁的测试盘，8.1.2取一片双面胶（5.3），去掉--侧的保护层，然后将双面胶粘贴在试样的一面，双面胶覆盖试样的面积至少应与测试盘面积相等。在试样的另一面重复此步骤。8.1.3去掉试两面的双面胶的保扩层。8.1.4将试样放置在调整好的测试盘中间，使试样略微伸出测试盘的边缘。8.1.5启动抗张试验仪加压装置，使两测试盘夹紧试样（两测试盘内而成被双面胶完全覆盖）并对试样施加1.4MPa士0.1MPa的压力，保持该压力6s上1s，试样粘贴好以后，应避免考曲或拉伸测试盘。8,2测试wwW.bzxz.Net
8.2.1使用6.3中设定的拉伸速度，启动拉伸试验至试样被破坏，记录最大的力值F。试验完成后，揭去测试盘上的试样，避免接触测试盘的测试面。8.2.2如柴在清除测试盘.上.的双面胶或其他物质时，触碰到了测试盘的测试面，应用溶剂重新清洁测试盘，并将测试盘擦干。不应使用征何尖锐丁其去除测战盘上的双面胶，确保测试盘的表间完好，8.2.3试样破坏后，应仔细观察试样的破坏是否发生在试样内部，如果破环发生作双面胶与测试盘之间或双而胶和试样之间，应舍充该测试结果。8.2.4如果20%以上的测试结果由于破坏未发生在试样内部间导致测试结果光效，应按照5.3要求更换粘结强度更大的双面骏进行试验，舍弃之前所有的测试结果，然后重新测试。注：出于测试结果受双面胶，压合条件及测试速度的影响，因此，术标准测定的7.向抗张强度并不感纸的绝对强度。8.2.5至少应完成5次有效的试验。9计算
按式(1)计算乙间抗张强度的平均值z，以千帕(kPa)表示：F
式中：
F最大抗张力平均值，单位为牛顿(N)；-测试盘的面积，单位为平方毫米（mm）：报告么向抗张强度m，结果保留位有效数字，同时计算2向抗张强度的变异系数。(1)
-iTKAONiKAca
GB/T 31110—2014
10精确度
10.1重复性
在实验室间比对研究中，采用本标准规定的试验速度，12个实验室分别测试了3种不同的纸种：纸袋纸、牛皮箱纸板、纸板。五种不同的仪器都是有代表性的，个实验室分别报件了3种不同纸种5次测试结果的平均值
其中11家实验室报告的三种纸的变异系数平均值分别为：5.3%、4.5%.3.7%。另外1家实验室报告的异常值按“Dixon和Massey”舍弃。10.2再现性
在实验室间比对研究中，采用本标准规定的试验速度，12个实验室分别测试3种不同的纸种：纸袋纸、牛皮箱纸板、纸板。五种不同的仪器都是有代表性的。每个实验室分别报告了3种不同纸种5次测试结果的平均值。
测试结果见表1，异常值按\Lixon和Masscy\舍充。表 1 再现性数据
样品名称
牛皮箱纸板
平均值
Z向抗张强度
采用了ISO/TR24498中的建议。
R--1.96/2 -$w-
11试验报告
试验报告应包括以下内容：
a）本标准编号；
试验H期和地点;
试验的大气条件；
区分样品的全部必要信息；
双咱胶的品牌和型号；
Z向抗张强度，单位为kPa；
2向抗张强度变异系数：
标雅偏差s
征何偏离本标准和其他影响测试结果的情况。h)
变异系数
每既性极限R。
-TKAONiKAca
A,1使用相同双面胶的数据
附录A
(资料性附录）
双面胶质量对测试结果的影响
GB/I 31110—2014
在一次试验\中,4个实验室使用同一批双面胶测试「取白同一样本的纸和纸板,测量重复性和再现性的变异系数见表 A.1。
样品名称
盒用纸板
箱纸板
高级纸
使用同种双面胶时的重复性和再现性2.向抗张强度
重复性变异系数
注：变异系数CV=5×100/Z，H,s 为标准偏差;z为z向抗张强度平均征A.2使用不同双面胶的数据
再现性变异系数
在一次试验’中,1个实验室使用不同的双面胶测试了取白同一样不的纸和纸板，测量重复性和再现性的变异系数见表A.2
使用不同双面胶时的愈复性和再现性表A,2
样品名称
盒用纸板
箱纸板
高级纸
7. 向抗张强度
重复性变异系数
1）在IS0/TC6/S2/WG30的指导下完或的,测试项月为抗张强度再现性变异系数
TKAONKAca
GB/T 31110-2014
打印月期：201年1F9009A
中华人民共利困
国家标滩
纸和纸板Z向抗张强度的测定
GB/T 3111C—2014
中国标准出版社出版发行
北京市朝阳区和平里西街印2号（10002）北京市西城区三里河北街16号（100045）网址 spc.nict.cn
总编室：(010)64275323发行中心：(010)51780235读者服务部：（010)68523946
中国标准出版社秦皇舟印刷厂印删各地新华书店经销
开本880×12301/16邱张 0.75字数10千字2014年12月第一版 2014年12月第--次印刷x
号：155066-1-50501定价16.00元如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
