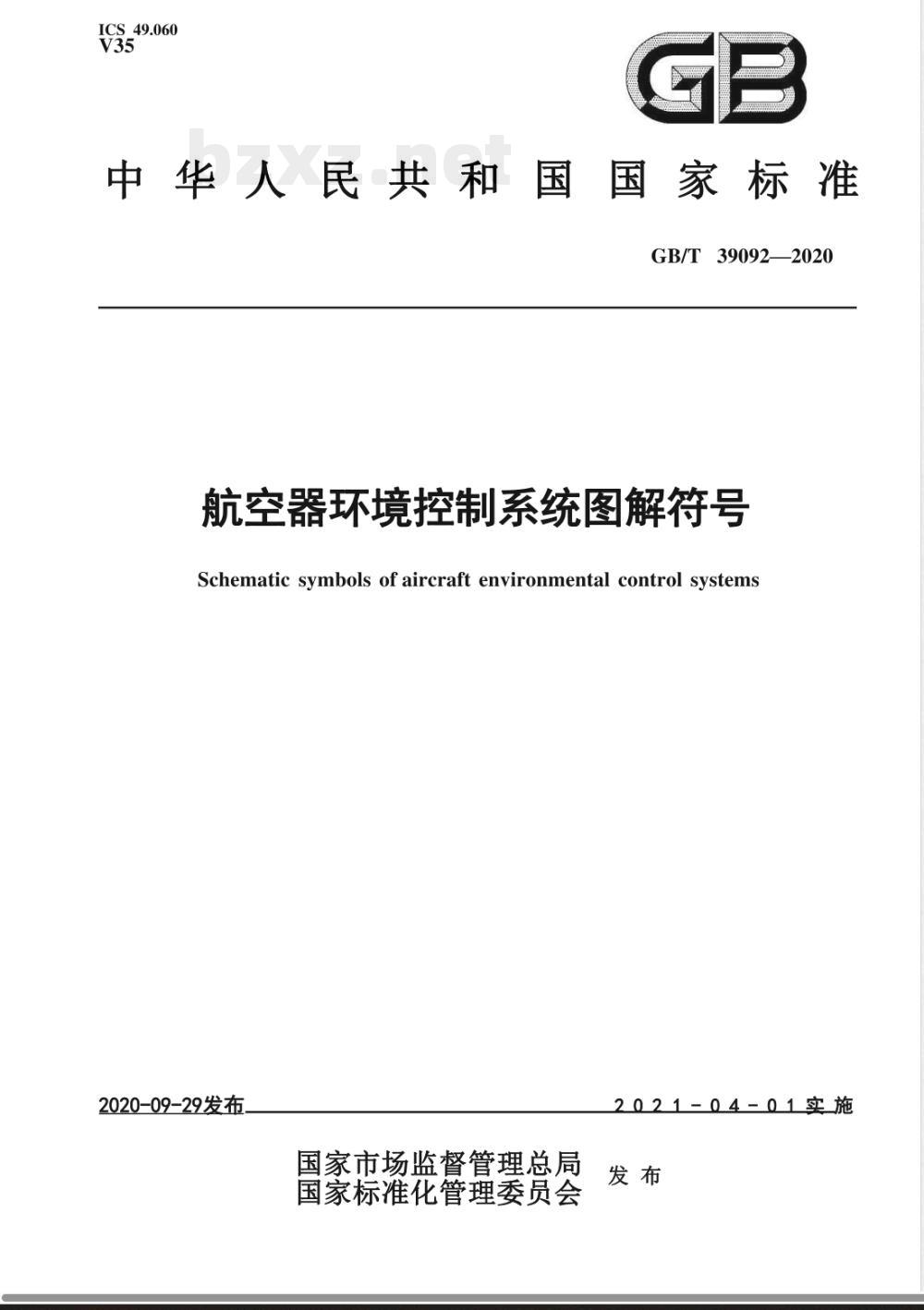

【国家标准】 航空器环境控制系统图解符号

ICS_49.060
中华人民共和国国家标准
GB/T 39092—2020
航空器环境控制系统图解符号Www.bzxZ.net
Schematic symbols of aircraft environmental control systems2020-09-29发布
国家市场监督管理总局
国家标准化管理委员会
2021-04-01实施

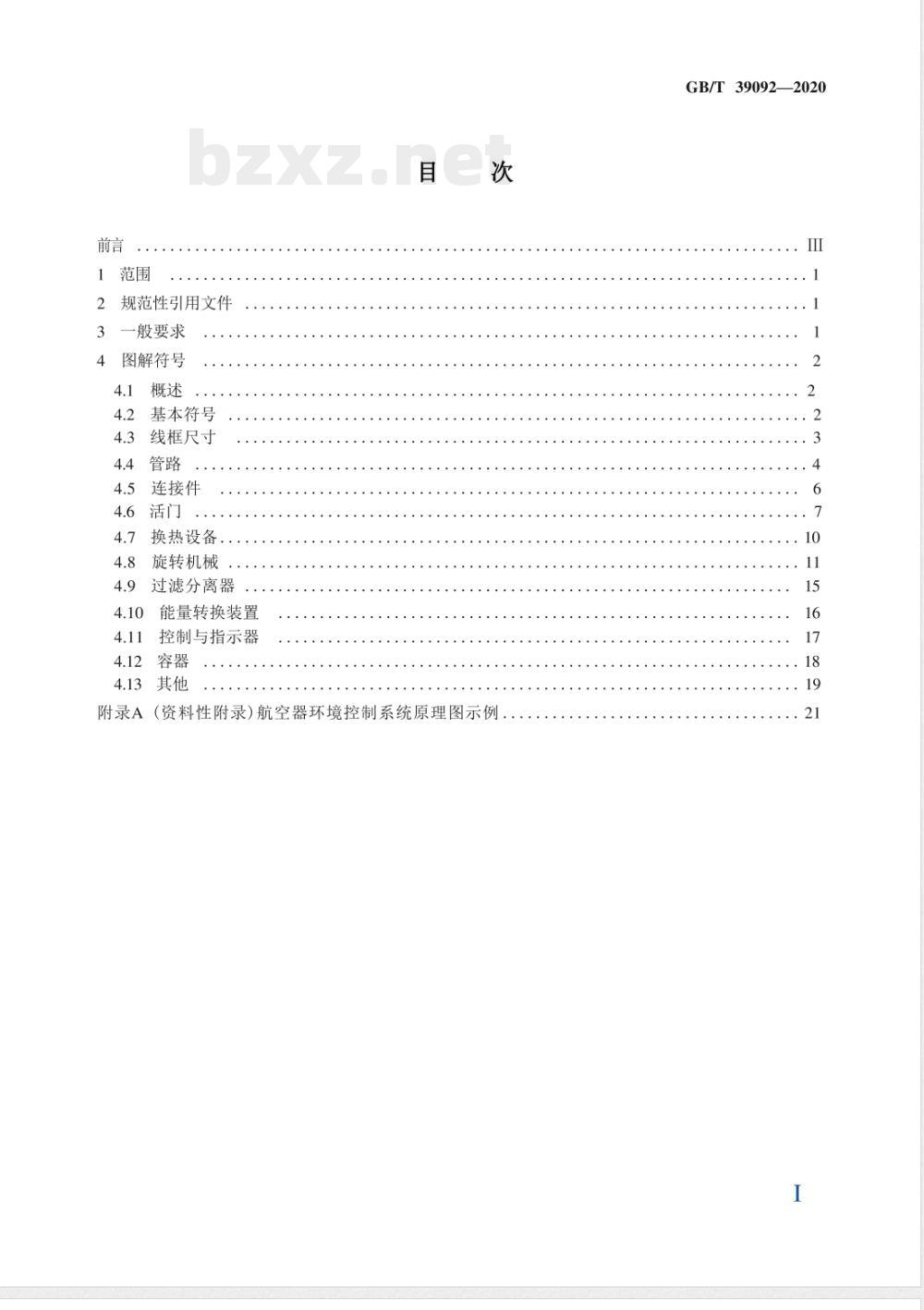

规范性引用文件
一般要求
图解符号
基本符号
线框尺寸
连接件
换热设备..
旋转机械
过滤分离器
能量转换装置
控制与指示器
4.12容器
4.13其他
附录A（资料性附录）航空器环境控制系统原理图示例.GB/T39092—2020

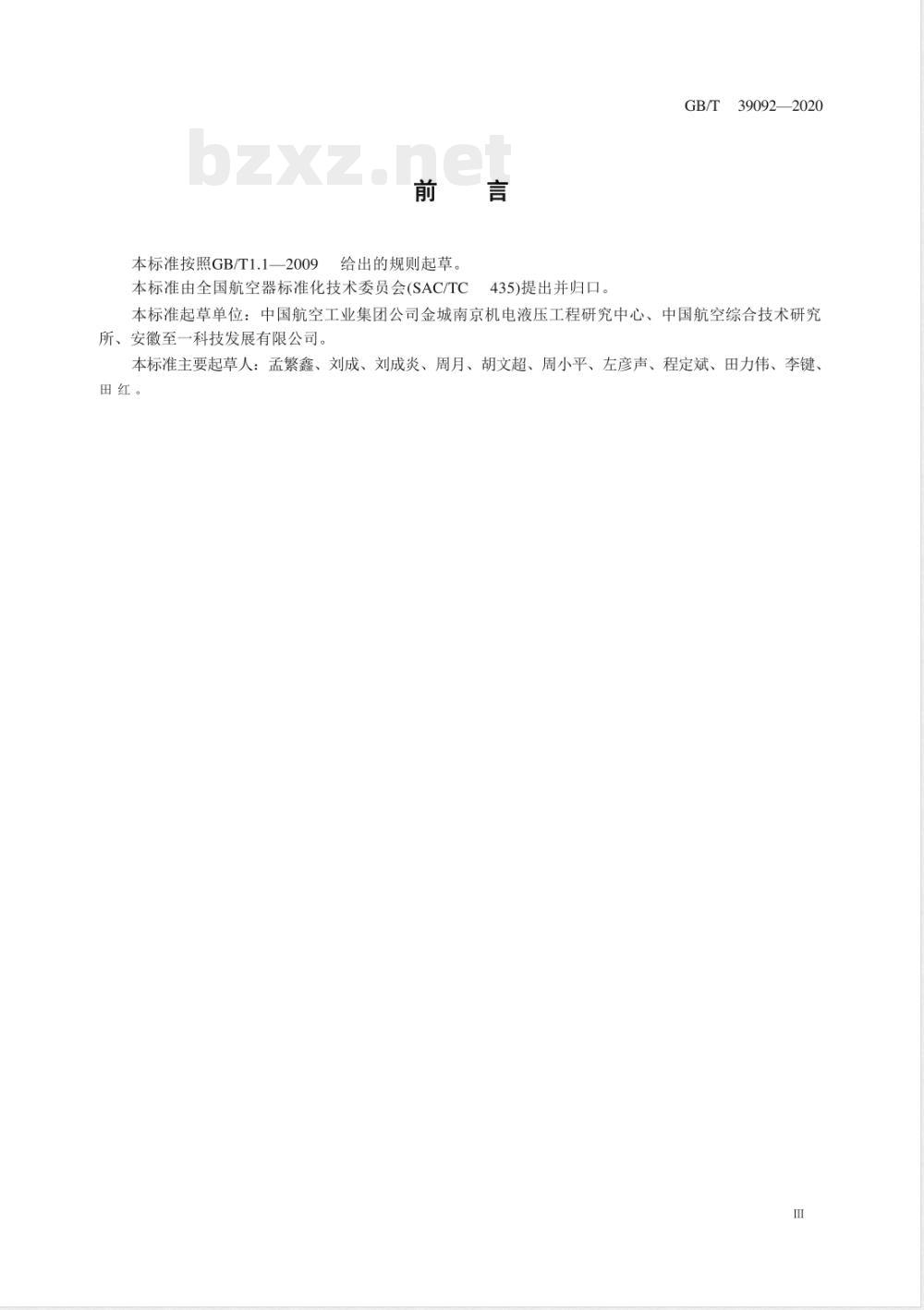

本标准按照GB/T1.1—2009
给出的规则起草。
本标准由全国航空器标准化技术委员会(SAC/TC435)提出并归口。
39092—2020
本标准起草单位：中国航空工业集团公司金城南京机电液压工程研究中心、中国航空综合技术研究所、安徽至一科技发展有限公司。本标准主要起草人：孟繁鑫、刘成、刘成炎、周月、胡文超、周小平、左彦声、程定斌、田力伟、李键、田红。

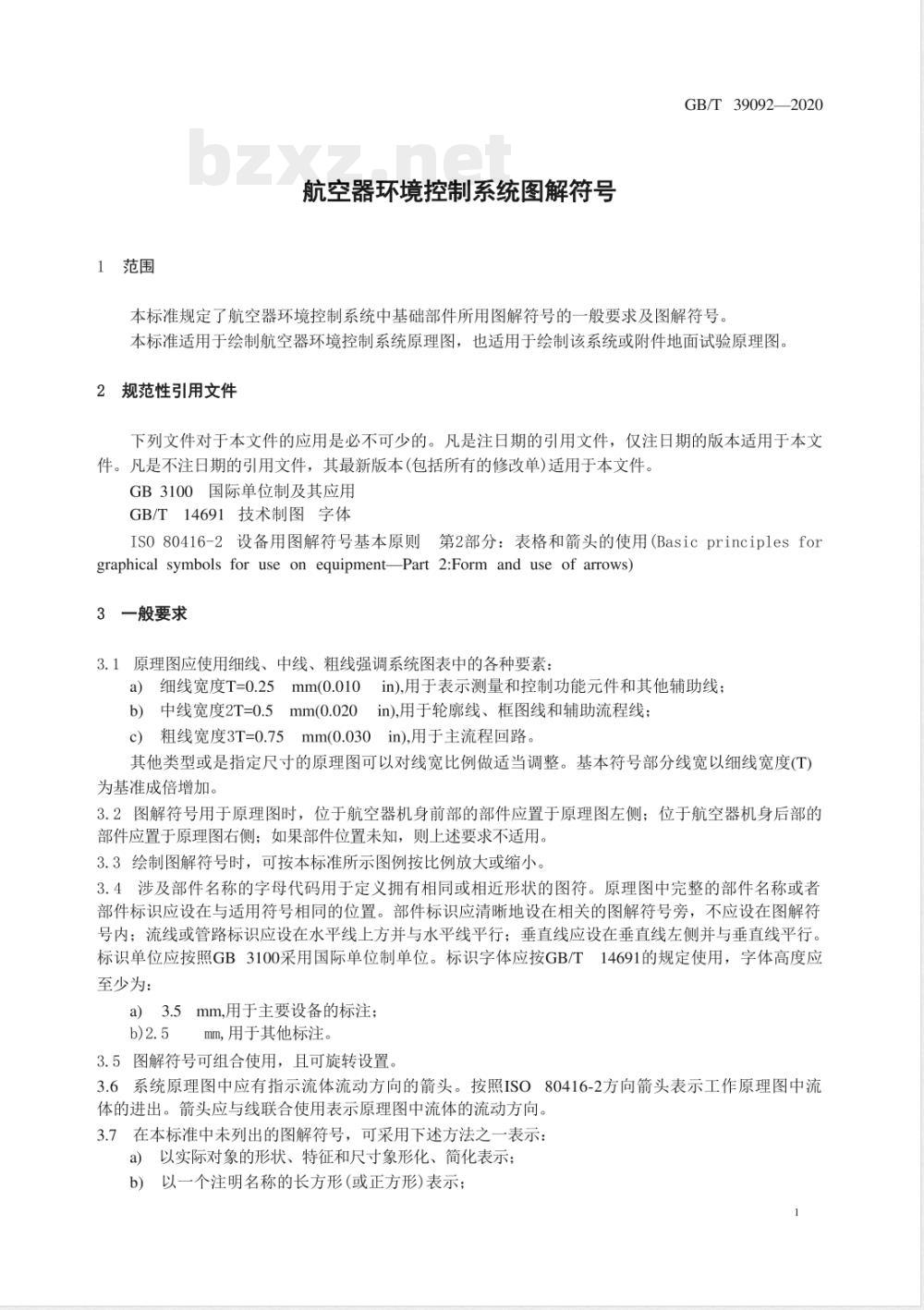

1范围
航空器环境控制系统图解符号
GB/T39092—2020
本标准规定了航空器环境控制系统中基础部件所用图解符号的一般要求及图解符号。本标准适用于绘制航空器环境控制系统原理图，也适用于绘制该系统或附件地面试验原理图。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB3100国际单位制及其应用
GB/T14691技术制图字体
IS080416-2设备用图解符号基本原则第2部分：表格和箭头的使用（Basicprinciplesforgraphical symbols for use on equipment-Part 2:Form and use of arrows)3一般要求
3.1原理图应使用细线、中线、粗线强调系统图表中的各种要素：a）细线宽度T=0.25mm(0.010in),用于表示测量和控制功能元件和其他辅助线；b）中线宽度2T=0.5mm(0.020in),用于轮廓线、框图线和辅助流程线：c）粗线宽度3T=0.75mm(0.030in),用于主流程回路。其他类型或是指定尺寸的原理图可以对线宽比例做适当调整。基本符号部分线宽以细线宽度(T)为基准成倍增加。
3.2图解符号用于原理图时，位于航空器机身前部的部件应置于原理图左侧；位于航空器机身后部的部件应置于原理图右侧；如果部件位置未知，则上述要求不适用。3.3绘制图解符号时，可按本标准所示图例按比例放大或缩小。3.4涉及部件名称的字母代码用于定义拥有相同或相近形状的图符。原理图中完整的部件名称或者部件标识应设在与适用符号相同的位置。部件标识应清晰地设在相关的图解符号旁，不应设在图解符号内；流线或管路标识应设在水平线上方并与水平线平行；垂直线应设在垂直线左侧并与垂直线平行。标识单位应按照GB3100采用国际单位制单位。标识字体应按GB/T14691的规定使用，字体高度应至少为：
a）3.5mm,用于主要设备的标注；b)2.5mm,用于其他标注。
3.5图解符号可组合使用，且可旋转设置3.6系统原理图中应有指示流体流动方向的箭头。按照ISO80416-2方向箭头表示工作原理图中流体的进出。箭头应与线联合使用表示原理图中流体的流动方向。3.7在本标准中未列出的图解符号，可采用下述方法之一表示：a）以实际对象的形状、特征和尺寸象形化、简化表示；b）以一个注明名称的长方形(或正方形)表示：1
GB/T39092—2020
新增图解符号。

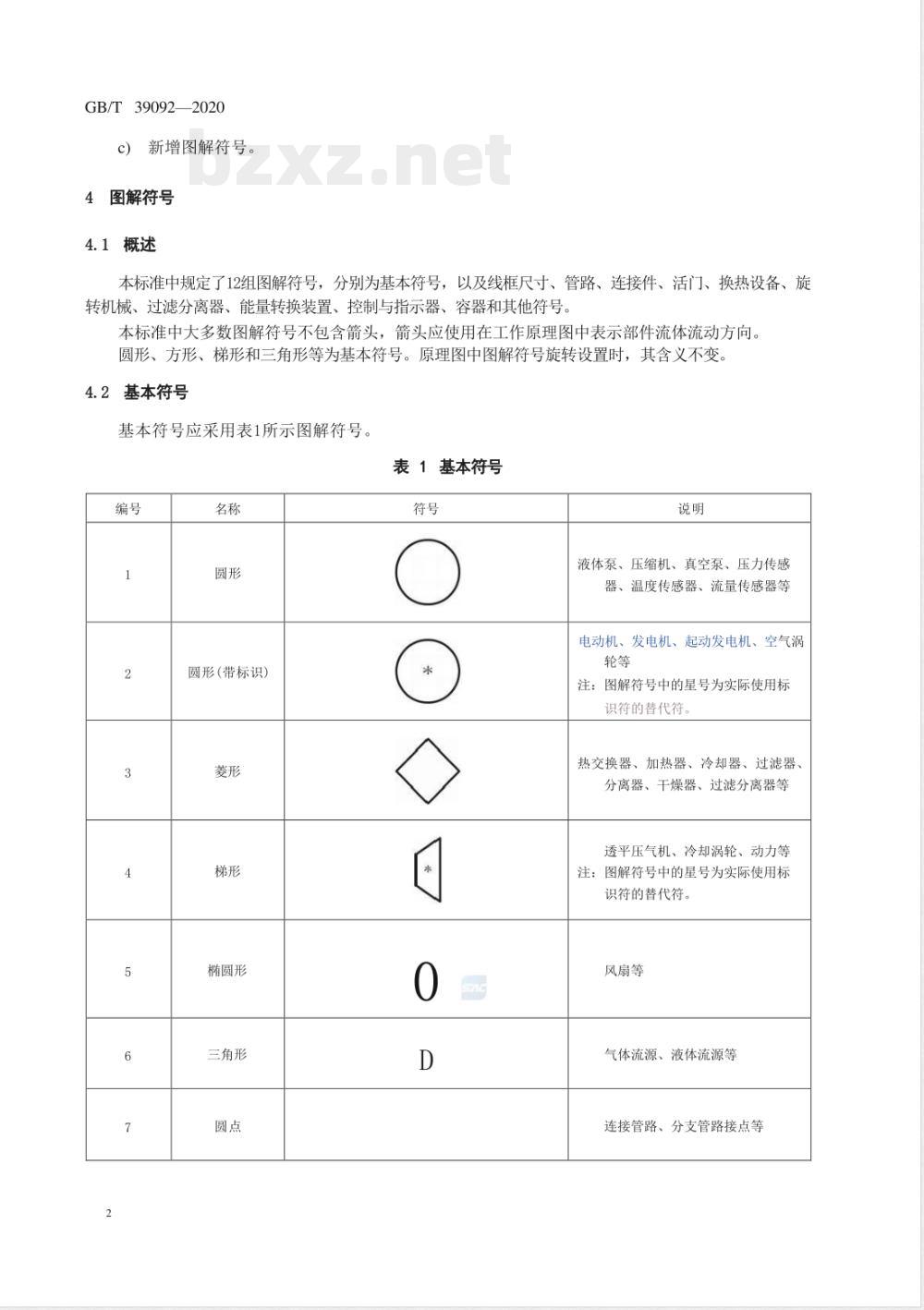

4图解符号
4.1概述
本标准中规定了12组图解符号，分别为基本符号，以及线框尺寸、管路、连接件、活门、换热设备、旋转机械、过滤分离器、能量转换装置、控制与指示器、容器和其他符号。本标准中大多数图解符号不包含箭头，箭头应使用在工作原理图中表示部件流体流动方向。圆形、方形、梯形和三角形等为基本符号。原理图中图解符号旋转设置时，其含义不变。4.2基本符号
基本符号应采用表1所示图解符号。表1基本符号
圆形(带标识)
椭圆形
三角形
液体泵、压缩机、真空泵、压力传感器、温度传感器、流量传感器等电动机、发电机、起动发电机、空气涡轮等
注：图解符号中的星号为实际使用标识符的替代符。
热交换器、加热器、冷却器、过滤器、分离器、干燥器、过滤分离器等透平压气机、冷却涡轮、动力等注：图解符号中的星号为实际使用标识符的替代符。
风扇等
气体流源、液体流源等
连接管路、分支管路接点等
4.3线框尺寸
图解符号线框应采用表2所规定的尺寸。表2图解符号线框尺寸
组件轮廓线
仪表指针
温度指示
可调性符号
旋转方向
流动方向
交叉管路
GB/T39092—2020
发动机、空气循环机、座舱/货舱等注：右上角“1.0T”表示线宽0.25mm。压力表、压差表等
注：右上角\1.0T\表示线宽0.25mm。温度计等
注：右上角“1.0T”表示线宽0.25mm。活门可调性
注：右上角“1.0T”表示线0.25mm。空气循环机、电动机、发电机等旋转方向注：右上角“1.0T”表示线宽0.25mm。管路、活门中正常流动方向
注：右上角“1.0T”表示线宽0.25mm。机械连接的弹簧
注：右上角“1.0T”表示线宽0.25mm。空气循环机、电动压气机、电动风扇等注：右上角“2.0T”表示线宽0.5mm。交叉管路未连通
空气瓶、蓄压器等
GB/T39092-
4.4管路
管路应采用表3所示图解符号。
流体介质
电气线路
十字型连接
十字型无连接
T型连接
流源和流向
表3管路的图解符号
制冷剂
冷却液
动力驱动的强电线路
控制、传感等弱电线路
互相连通的交叉管路
互相连通的交叉管路
互相不连通的交叉管路
互相连通的分支管路
互相连通的分支管路
气体流源
气体流动方向
液体流源
液体流动方向
排放口
贮液池
节流口
表3（续）
气体连续排放
气体间歇排放
GB/T39092—2020
排气口或流体排放管路通大气
排放液体到机外
入口低于流体，排放管线
入口低于流体，返回管线
入口高于流体，排放管线
入口高于流体，返回管线
液体喷嘴
气体喷嘴
GB/T39092—2020
4.5连接件
连接件应采用表4所示图解符号。编号
不带单向阀接头
双侧单向阀接头
单侧单向阀接头
伸缩接头
转动接头
表3(续）
表4连接件的图解符号
-9H6--
—9HHQ-
-HH—
歧管导管
外表面保温的导管
真空绝热的导管
电伴热的导管
加热的导管
柔性导管
连接状态
断开状态
连接状态
断开状态
连接状态
断开状态
4.6活门
球形接头
滑动接头
地面接头
波纹管连接
法兰连接
活门应采用表5所示图解符号。
通用活门
可调节活门
表4（续）
表5活门的图解符号
GB/T39092—2020
无编织套的波纹管
有编织套的波纹管
管端为盲板焊接
管端为法兰盖
常开活门
常闭活门
常开活门
常闭活门
GB/T 39092—2020
角连接活门
三通活门
四通活门
球心活门
旋塞活门
隔膜活门
闸型活门
蝶型活门
单向活门
减压活门
表5(续）
流动方向从左到右
流动方向从左到右
小三角为高压端
