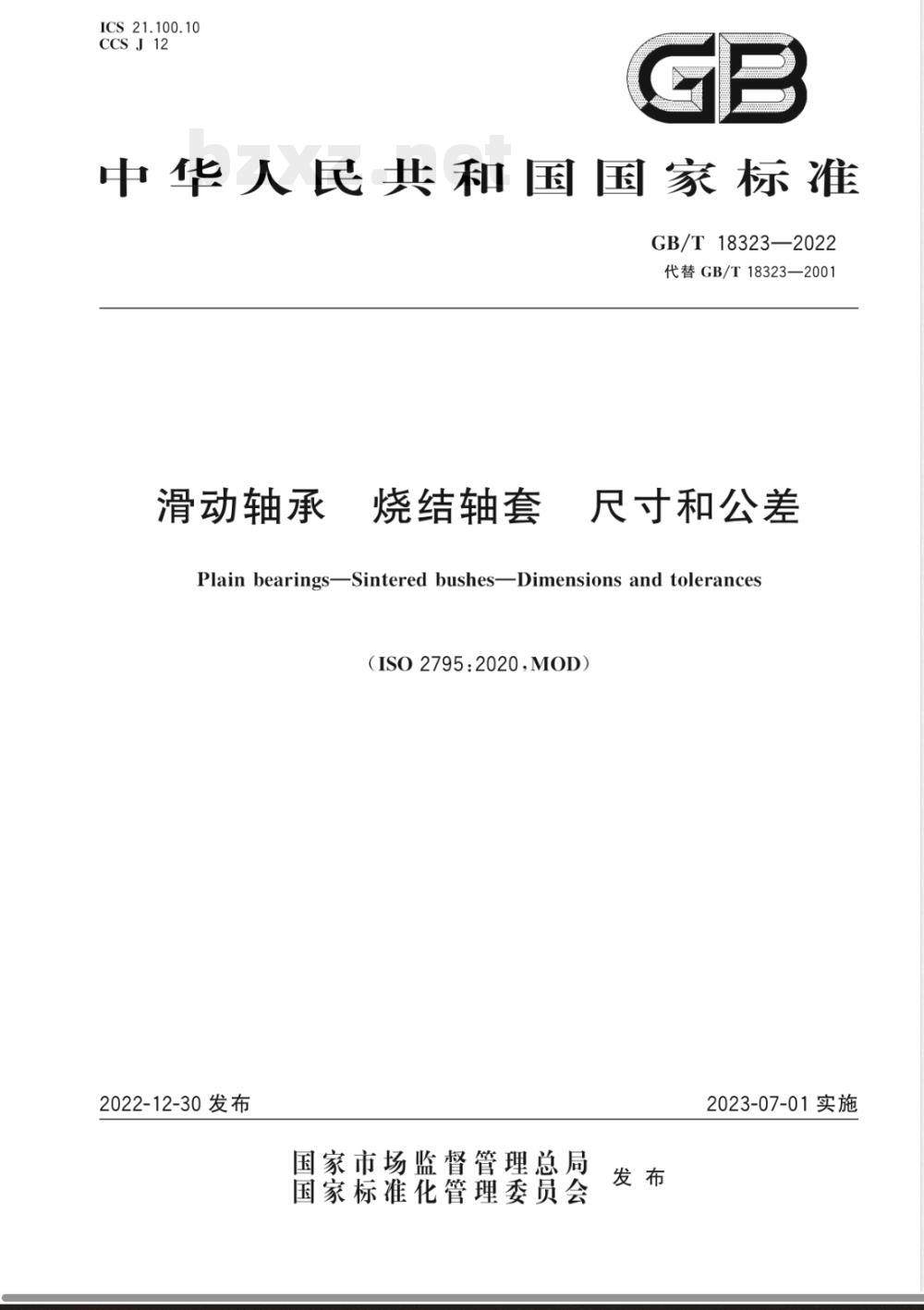

【国家标准】 滑动轴承 烧结轴套 尺寸和公差

ICS21.100.10
CCS J 12
中华人民共和国国家标准
GB/T 18323—2022
代替GB/T18323—2001
滑动轴承
烧结轴套
尺寸和公差　
Plain bearingsSintered bushesDimensions and tolerances（IS02795：2020，MOD）
2022-12-30发布
国家市场监督管理总局
国家标准化管理委员会
2023-07-01实施

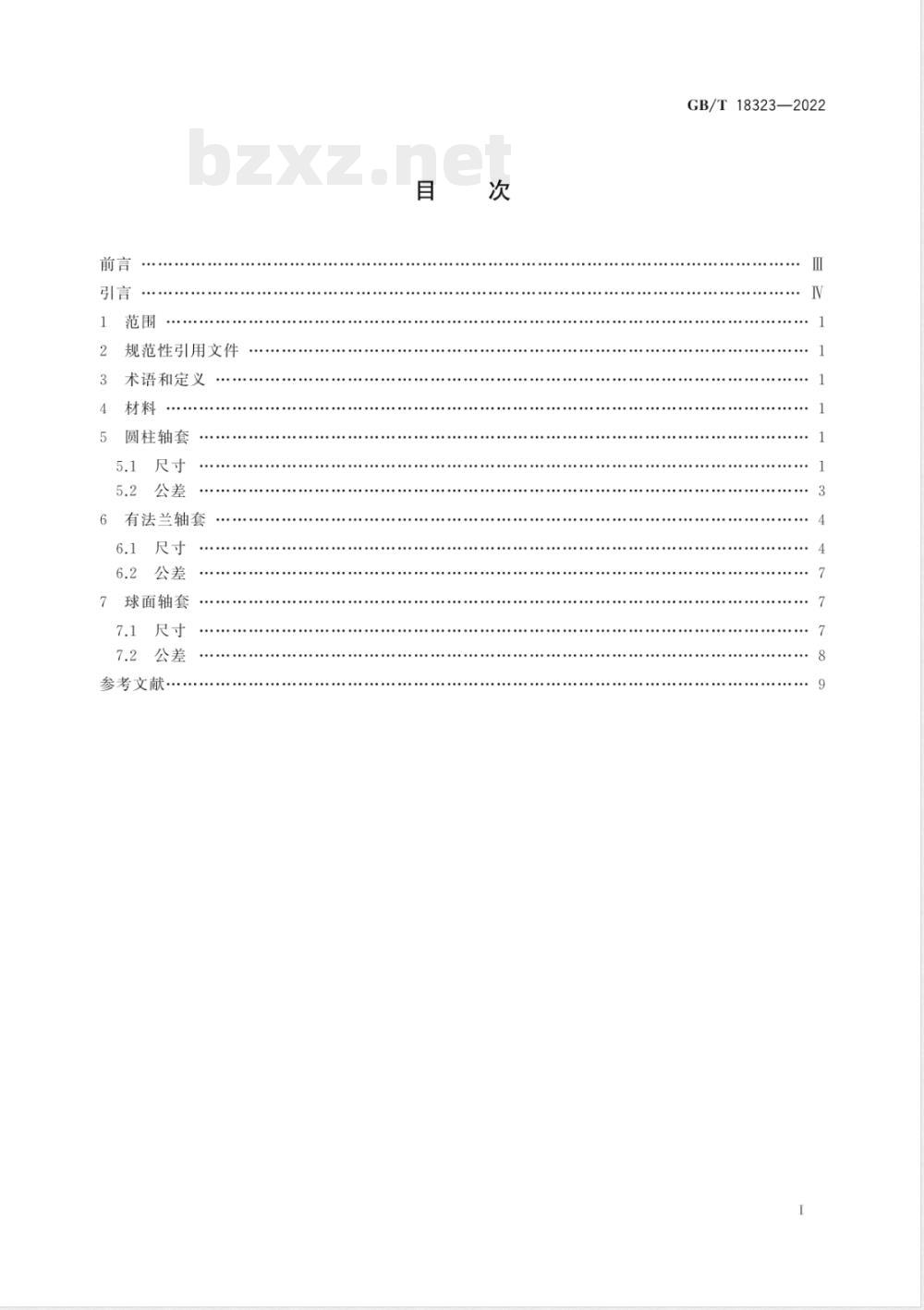

规范性引用文件
术语和定义
圆柱轴套
6有法兰轴套
6.1尺寸
6.2公差
7球面轴套
7.2公差
参考文献
GB/T18323—2022
GB/T18323—2022

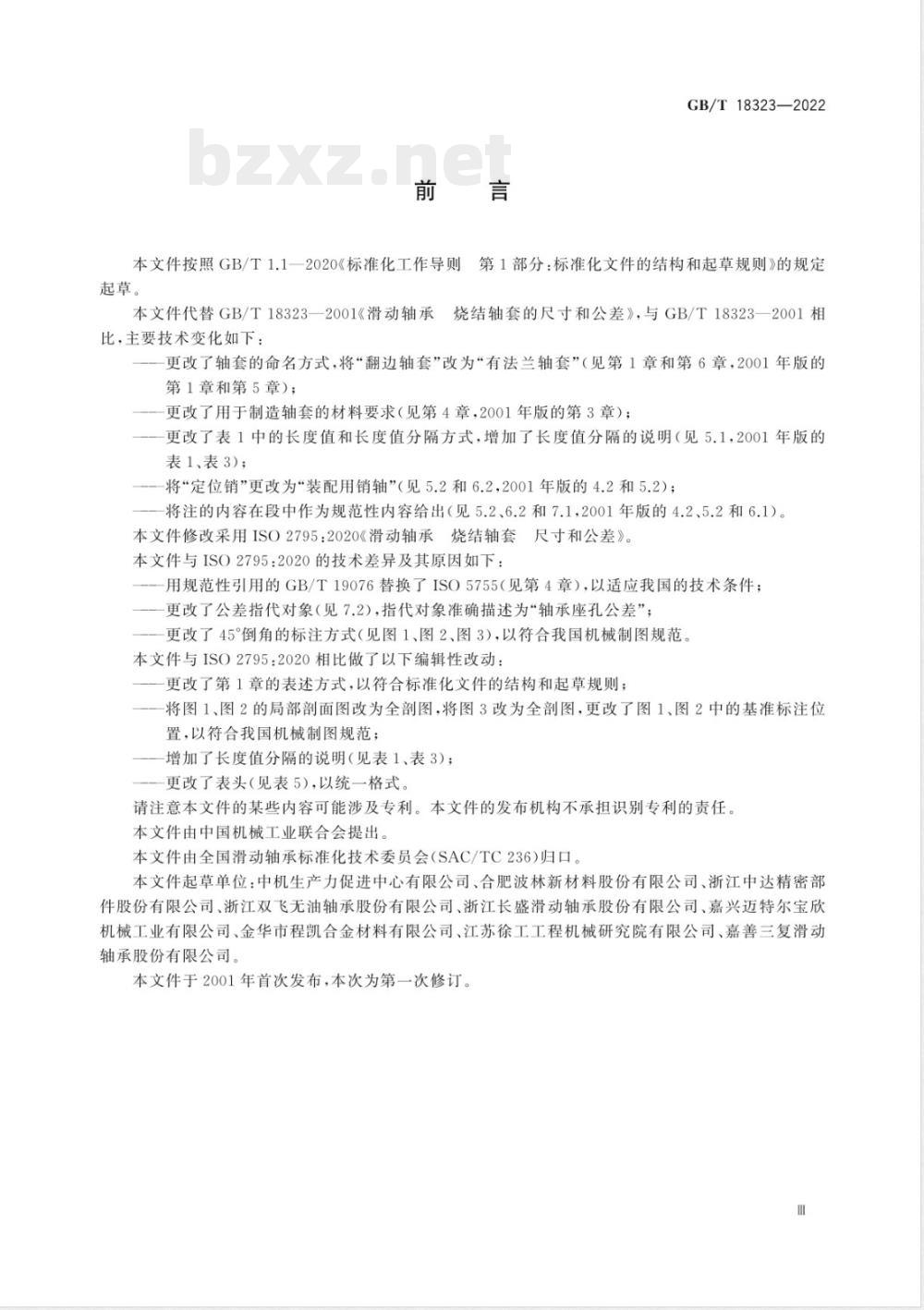

创第1部分：标准化文件的结构和起草规则》的规定本文件按照GB/T1.1一2020《标准化工作导则起草。
本文件代替GB/T18323—2001《滑动轴承烧结轴套的尺寸和公差》，与GB/T18323—2001相比，主要技术变化如下：
更改了轴套的命名方式，将“翻边轴套”改为“有法兰轴套”（见第1章和第6章，2001年版的第1章和第5章)；
更改了用于制造轴套的材料要求（见第4章，2001年版的第3章）；一更改了表1中的长度值和长度值分隔方式，增加了长度值分隔的说明（见5.1，2001年版的表1、表3）；
—-将“定位销”更改为“装配用销轴”（见5.2和6.2，2001年版的4.2和5.2）；一将注的内容在段中作为规范性内容给出（见5.2、6.2和7.1,2001年版的4.2、5.2和6.1）。本文件修改采用ISO2795：2020《滑动轴承烧结轴套尺寸和公差》。本文件与ISO2795：2020的技术差异及其原因如下：用规范性引用的GB/T19076替换了ISO5755（见第4章），以适应我国的技术条件；更改了公差指代对象（见7.2），指代对象准确描述为“轴承座孔公差”；更改了45°倒角的标注方式（见图1、图2、图3），以符合我国机械制图规范本文件与ISO2795：2020相比做了以下编辑性改动：更改了第1章的表述方式，以符合标准化文件的结构和起草规则；将图1、图2的局部部面图改为全图，将图3改为全剖图，更改了图1、图2中的基准标注位置，以符合我国机械制图规范；-增加了长度值分隔的说明（见表1、表3)；更改了表头（见表5），以统一格式请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国机械工业联合会提出。本文件由全国滑动轴承标准化技术委员会（SAC/TC236)归口。本文件起草单位：中机生产力促进中心有限公司、合肥波林新材料股份有限公司、浙江中达精密部件股份有限公司、浙江双飞无油轴承股份有限公司、浙江长盛滑动轴承股份有限公司、嘉兴迈特尔宝欣机械工业有限公司、金华市程凯合金材料有限公司、江苏徐工工程机械研究院有限公司、嘉善三复滑动轴承股份有限公司。
本文件于2001年首次发布，本次为第一次修订。Ⅲ
GB/T18323—2022
本文件以工业要求对应的轴径（直径)范围为基础，给出了烧结轴套的尺寸。在常规尺寸系列基础上，还给出了薄壁尺寸系列以供选择，借此将其他材料制成的具有相同尺寸的滑动轴承考虑在内N
1范围
滑动轴承
烧结轴套
尺寸和公差
本文件规定了烧结轴套的尺寸和公差本文件适用于下列内径范围的烧结轴套：圆柱轴套：1mm~60mm；
有法兰轴套：1mm60mm；
球面轴套：1mm~20mm。
2规范性引用文件
GB/T18323—2022
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T190762
烧结金属材料规范（GB/T19076—2022,ISO5755：2012，IDT）3
术语和定义
本文件没有需要界定的术语和定义材料
用于制造烧结轴套的材料应符合GB/T19076的规定。5
圆柱轴套
5.1尺寸
圆柱轴套尺寸见图1、表1和表2。1
GB/T18323—2022
圆柱轴套
圆柱轴套优选公称尺寸
单位为毫米
薄壁系列
常规系列
4-6-10
5-8-10
6-8-12
6-10-14
8-10-16
8-12-20
10-14-20
10-15-25
12-16-25
12-18-30
15-20-25-30
15-20-25-30
圆柱轴套优选公称尺寸（续）
常规系列
薄壁系列
33(34)6
3536)4
从内径为20mm（含20mm）开始，长度的最后一个值不适用于薄壁系列括号内的尺寸应作为“第二系列”。长度值以“”分隔。
5.2公差
GB/T18323—2022
单位为毫米
20-25-30-35
20-25-30-40
20-25-30-40
20-25-30-40
25-35-40-50
25-35-45-55
30-40-50-60
30-40-50-60
35-45-55-65
35-50-70
35-50-70
40-55-70
50-60-70
单位为毫米
最大值
轴套装配前的内径、外径公差，轴承座孔和装配用销轴的公差，以及轴套装配后的公差由以下给出。3
GB/T18323—2022
由于轴套交货状态下的实际公差和公差组合取决于材料特性和制造方法，因此宜与制造者进行协商。
交货状态：
外径(D)的公差范围：
·D≤50mm，r6~s7，
.D>50mm,r7~s8;
内径(d)的公差范围：
·D≤50mm,F7~G7,
D>50mm,F8~G8;
轴套长度（L)的公差：
·js13;
-外圆柱轴线相对于内圆柱基准轴线的同轴度公差（基于外径D的尺寸划分公差）：·D≤50mm,t=IT9,
.D>50mm，tz=IT10
装配用销轴的公差范围：m5m6
轴承座孔的公差：H7。
装配后的轴承孔公差（假设轴承座是刚性的）：D≤50mm,H7;
D>50mm,H8。
6有法兰轴套
6.1尺寸
有法兰轴套的尺寸见图2、表3、表4和表5。7
有法兰轴套
有法兰轴套优选公称尺寸
法兰直径
常规系列
法兰厚度
GB/T18323—2022
单位为毫米
4-6-10
5-8-10
6-8-12
6-10-14
8-10-16
8-12-20
10-14-20
10-15-25
12-16-25
12-18-30
15-20-25-30
15-20-25-30
20-25-30
20-25-30
20-25-30
20-25-30
25-35-40下载标准就来标准下载网
25-35-45
30-40-50
30-40-50
35-45-55
