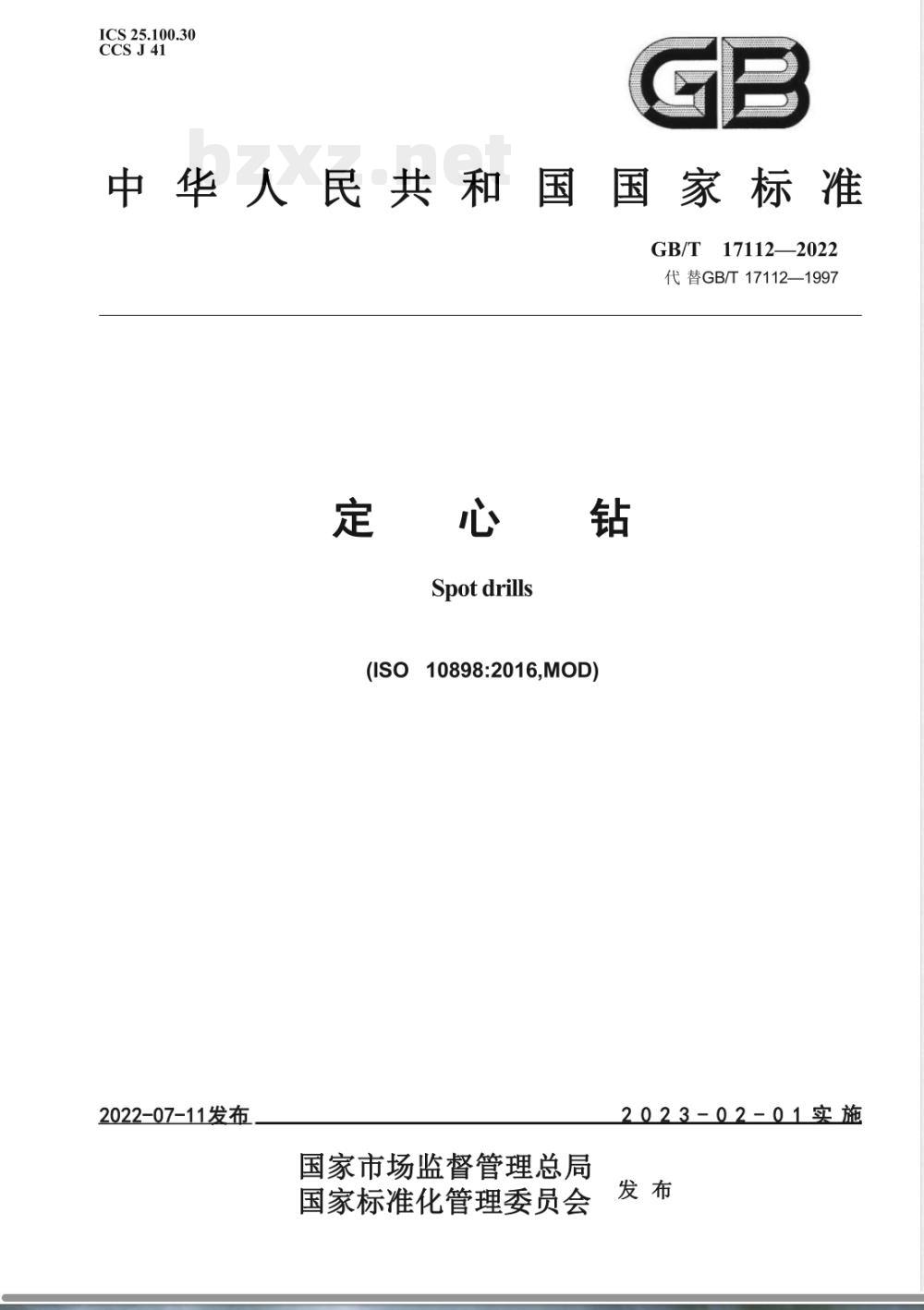

ICS.25.100.30
ccS J 41
中华人民共和国国家标准
GB/T17112—2022
代替GB/T17112—1997
定心钻
Spot drills
(ISO10898:2016,MOD)
2022-07-11发布
国家市场监督管理总局
国家标准化管理委员会
2023-02-01实施
GB/T17112—2022

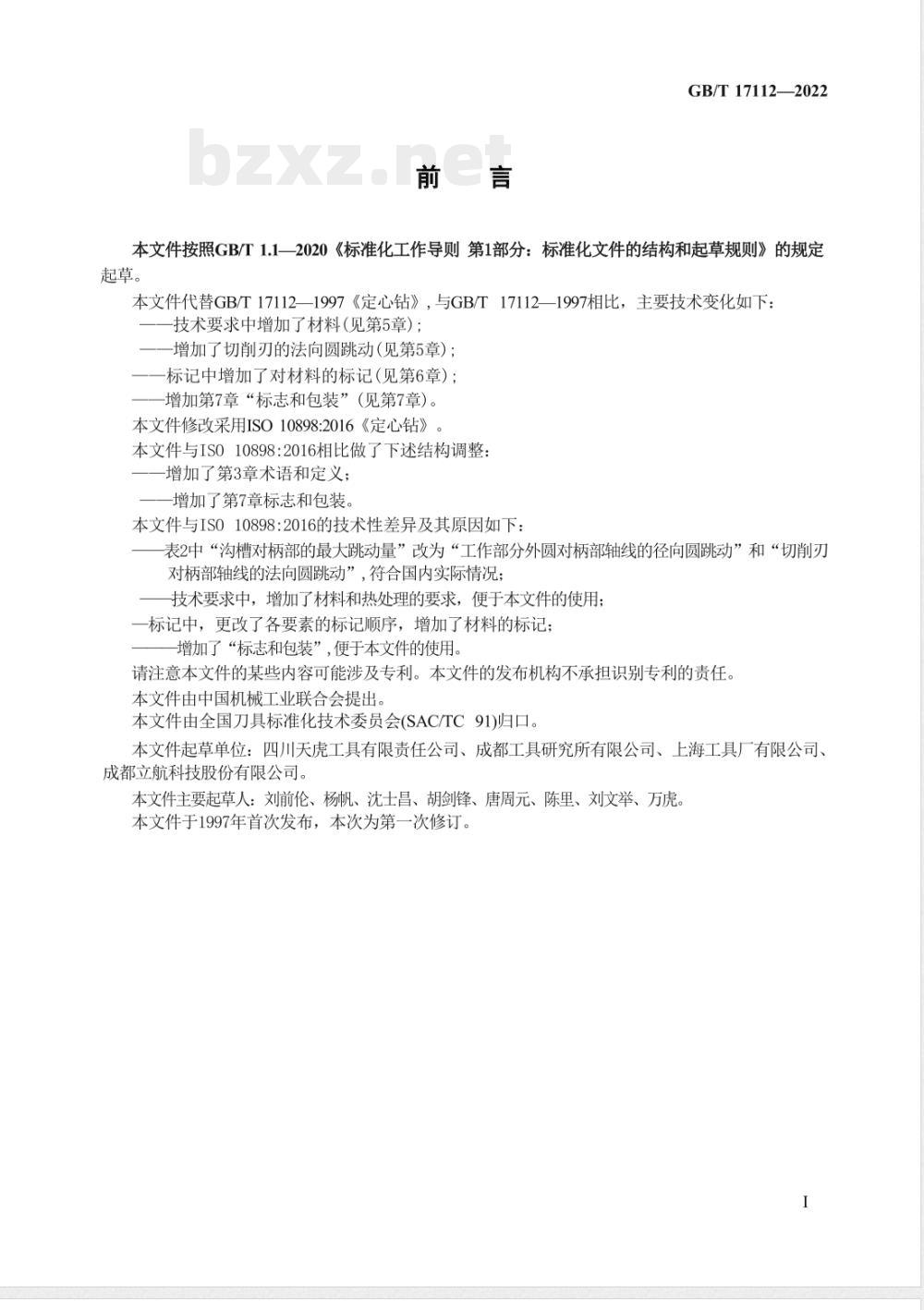

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T17112—1997《定心钻》，与GB/T17112—1997相比，主要技术变化如下：技术要求中增加了材料（见第5章）；一增加了切削刃的法向圆跳动（见第5章）；一标记中增加了对材料的标记（见第6章）；增加第7章“标志和包装”（见第7章）。本文件修改采用ISO10898:2016《定心钻》本文件与IS010898:2016相比做了下述结构调整：增加了第3章术语和定义；
增加了第7章标志和包装。
本文件与IS010898：2016的技术性差异及其原因如下：表2中“沟槽对柄部的最大跳动量”改为“工作部分外圆对柄部轴线的径向圆跳动”和“切削刃对柄部轴线的法向圆跳动”，符合国内实际情况：技术要求中，增加了材料和热处理的要求，便于本文件的使用；一标记中，更改了各要素的标记顺序，增加了材料的标记；增加了“标志和包装”，便于本文件的使用。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国刀具标准化技术委员会(SAC/TC91)归口。本文件起草单位：四川天虎工具有限责任公司、成都工具研究所有限公司、上海工具厂有限公司、成都立航科技股份有限公司。
本文件主要起草人：刘前伦、杨帆、沈士昌、胡剑锋、唐周元、陈里、刘文举、万虎。本文件于1997年首次发布，本次为第一次修订。I

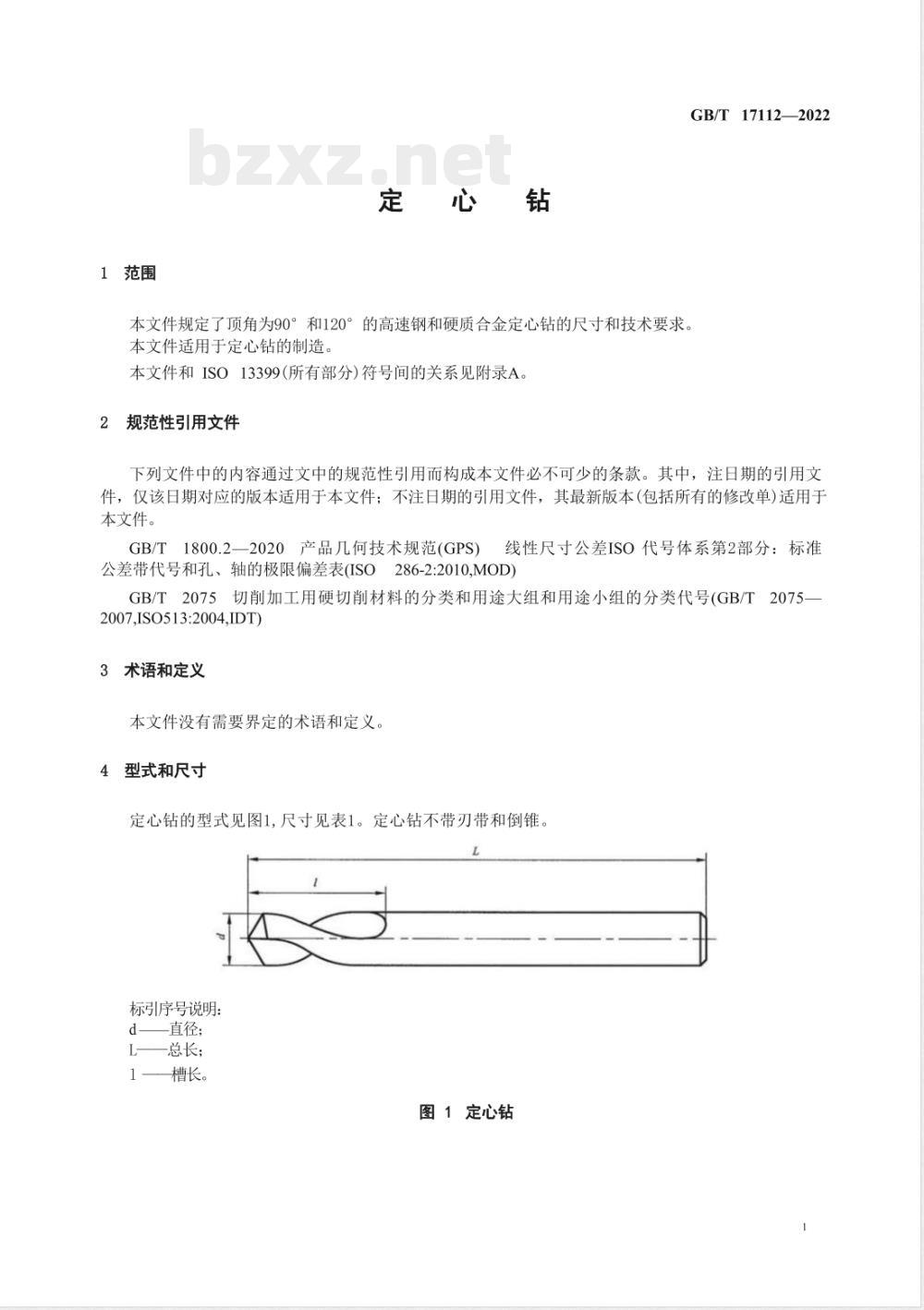

1范围
GB/T17112—2022
本文件规定了顶角为90°和120°的高速钢和硬质合金定心钻的尺寸和技术要求。本文件适用于定心钻的制造。
本文件和ISO13399（所有部分）符号间的关系见附录A。规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1800.2—2020产品几何技术规范(GPS)线性尺寸公差ISO代号体系第2部分：标准公差带代号和孔、轴的极限偏差表(ISO286-2:2010,MOD)GB/T2075切削加工用硬切削材料的分类和用途大组和用途小组的分类代号(GB/T2075-2007,ISO513:2004,IDT)
3术语和定义
本文件没有需要界定的术语和定义。型式和尺寸
定心钻的型式见图1，尺寸见表1。定心钻不带刃带和倒锥。L
标引序号说明：
直径；
L——总长；
1——槽长。
图1定心钻
GB/T171122022
直径d
总长L
槽长1
见GB/T1800.2—2020。

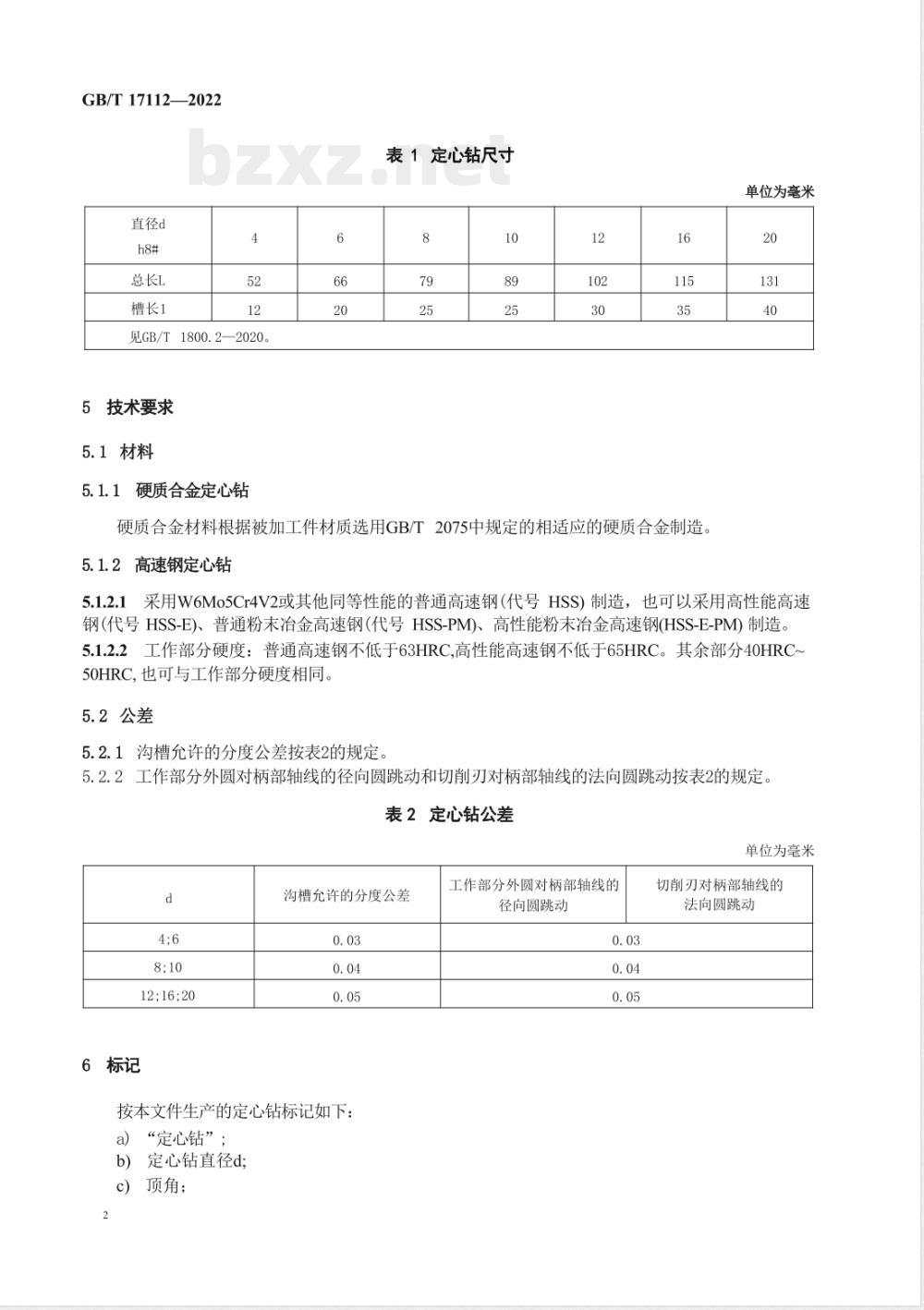

5技术要求
5.1材料
硬质合金定心钻
表1定心钻尺寸
硬质合金材料根据被加工件材质选用GB/T2075中规定的相适应的硬质合金制造。5.1.2高速钢定心钻
单位为毫米
5.1.2.1采用W6Mo5Cr4V2或其他同等性能的普通高速钢（代号HSS）制造，也可以采用高性能高速钢(代号HSS-E)、普通粉末冶金高速钢（代号HSS-PM)、高性能粉末冶金高速钢(HSS-E-PM)制造。5.1.2.2工作部分硬度：普通高速钢不低于63HRC,高性能高速钢不低于65HRC。其余部分40HRC~50HRC，也可与工作部分硬度相同。5.2公差
5.2.1沟槽允许的分度公差按表2的规定。5.2.2工作部分外圆对柄部轴线的径向圆跳动和切削刃对柄部轴线的法向圆跳动按表2的规定。表2定心钻公差
单位为毫米
12;16;20
6标记
沟槽允许的分度公差
按本文件生产的定心钻标记如下：a）“定心钻”；
定心钻直径d;
c）顶角；
工作部分外圆对柄部轴线的
径向圆跳动
切削刃对柄部轴线的
法向圆跳动
材料代号或牌号；
本文件编号。
示例1
直径d=10mm顶角为90°、用硬质合金P20材料制造的定心钻标记为：定心钻10-90°P20GB/T17112—2022示例2：

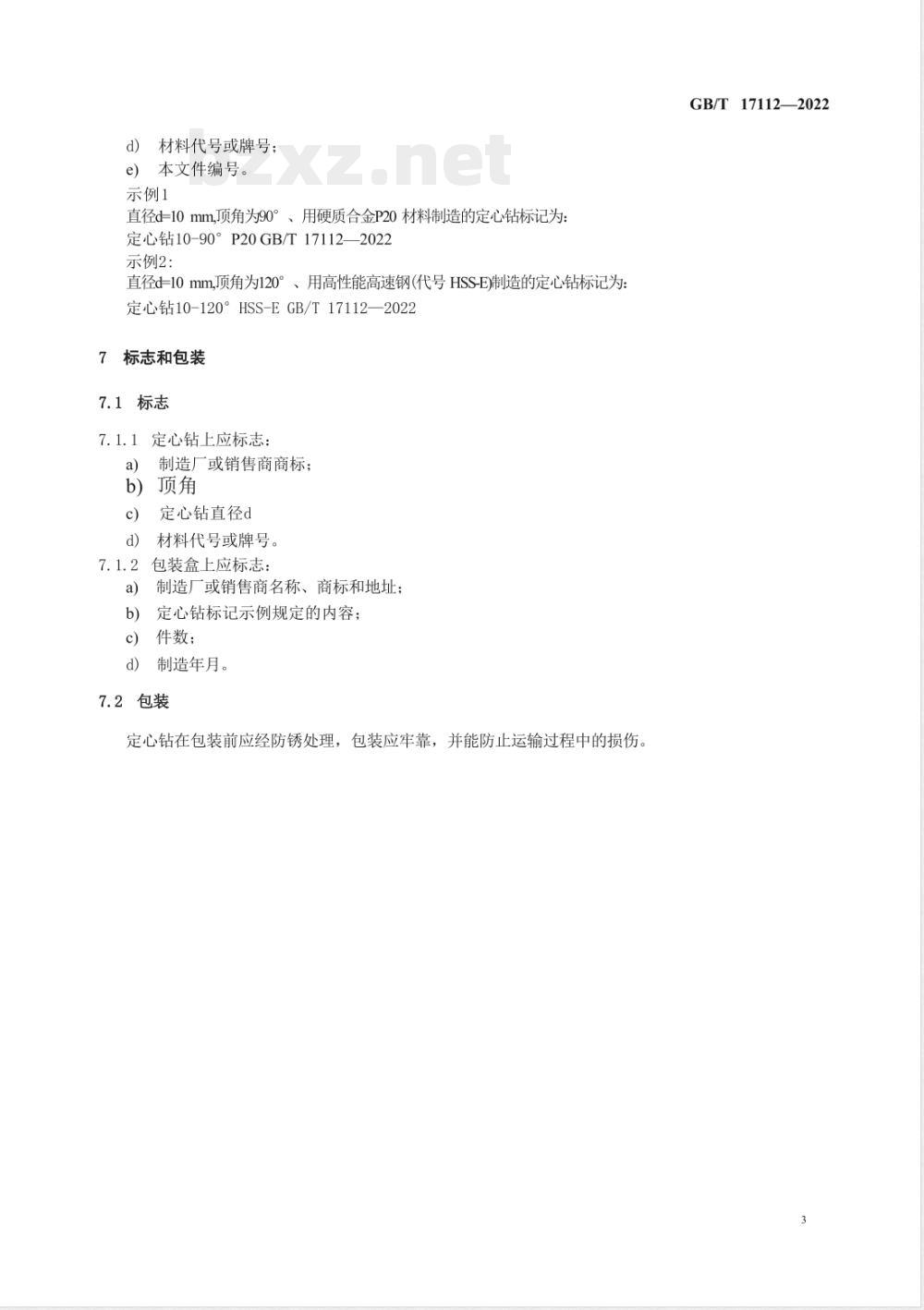

直径d=10mm顶角为120°、用高性能高速钢（代号HSS-E)制造的定心钻标记为：定心钻10-120°HSS-EGB/T17112—2022标志和包装
7.1标志
7.1.1定心钻上应标志：
制造厂或销售商商标；
b）顶角
定心钻直径d
材料代号或牌号。
7.1.2包装盒上应标志：
a）制造厂或销售商名称、商标和地址；b）定心钻标记示例规定的内容；c）件数；
制造年月。
7.2包装
定心钻在包装前应经防锈处理，包装应牢靠，并能防止运输过程中的损伤GB/T17112—2022
GB/T17112—2022
附录A
(资料性)
本文件和IS013399（所有部分)符号间的关系本文件和ISO13399（所有部分）符号间的关系见表A.1。表A.1本文件和IS013399(所有部分)符号间的关系本文件字母
或数字符号
本文件引用
第6章
IS013399系列标准
中的属性命名
切削直径
与机床联接直径
·DCONMS的大小与图1中的d(DC)相同。ISO13399系列标准
中的符号
DCONMS*
ISO13399系列标准
中的参考
71D084653E57F
71D078EB7C086
71DCCC27DEF53
71DCCC4FEF366wwW.bzxz.Net
71EBDBF5060E6
参考文献
ISO13399（所有部分）切削刀具数据表达与交换[1]
GB/T17112—2022
