【QB轻工标准】 碳化钨饰品

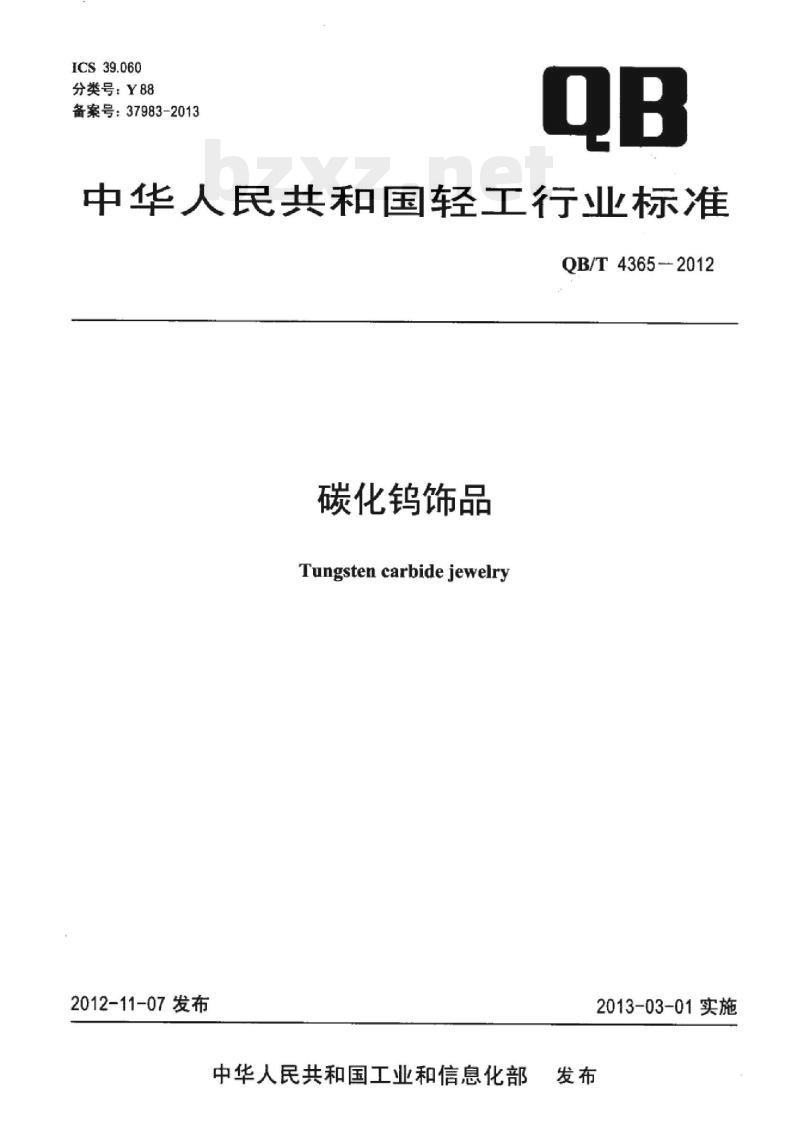

ICS39.060
分类号：Y88
备案号：37983-2013
中华人民共和国轻工行业标准
QB/T4365--2012
碳化钨饰品
Tungsten carbide jewelry
2012-11-07发布
中华人民共和国工业和信息化部2013-03-01实施

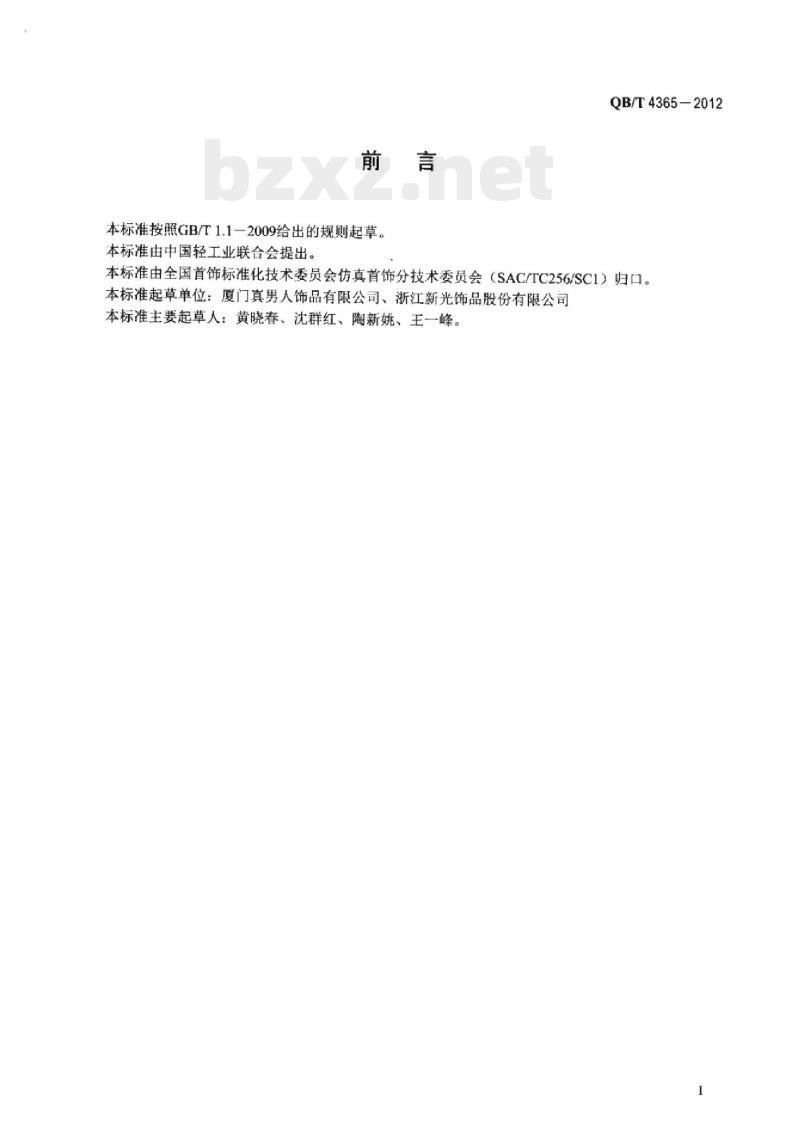

本标准按照GB/T1.1一2009给出的规则起草。QB/T4365-2012
本标准由中国轻工业联合会提出。本标准由全国首饰标准化技术委员会仿真首饰分技术委员会（SAC/TC256/SC1）归口。本标准起草单位：厦门真男人饰品有限公司、浙江新光饰品股份有限公司本标准主要起草人：黄晓春、沈群红、陶新姚、王一峰。I

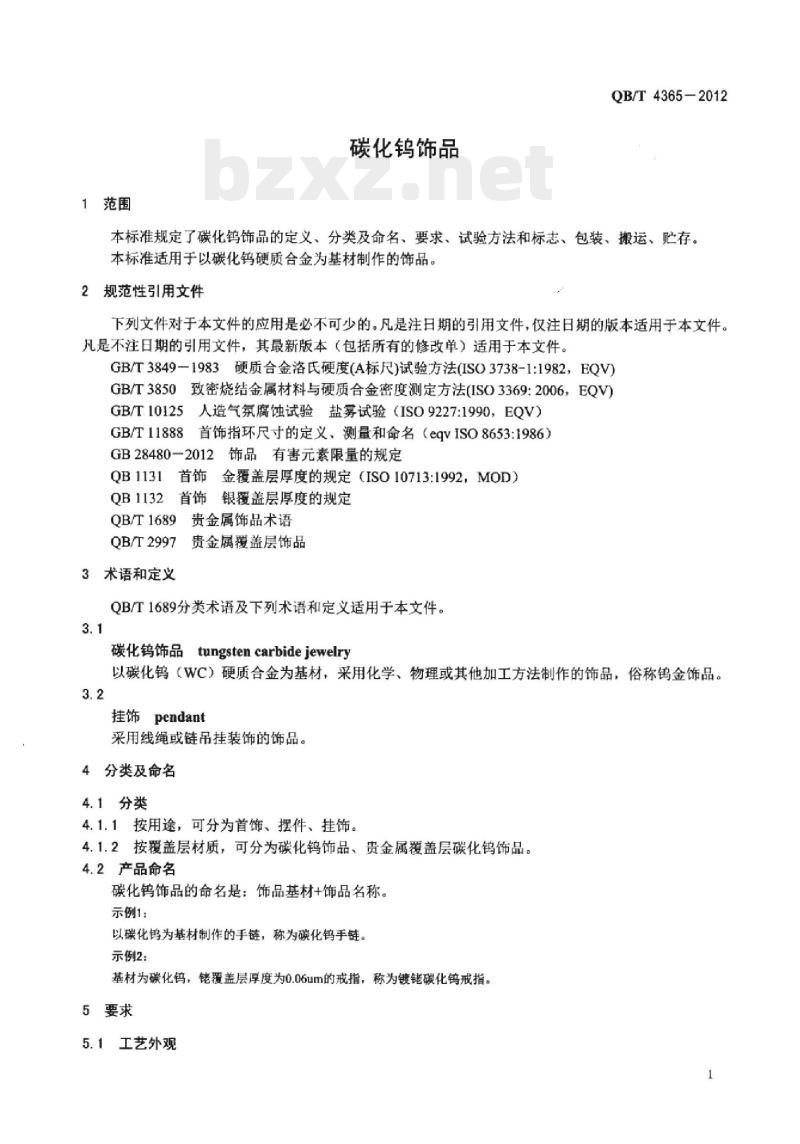

1范围
碳化钨饰品
QB/T4365-2012
本标准规定了碳化钨饰品的定义、分类及命名、要求、试验方法和标志、包装、搬运、贮存。本标准适用于以碳化钨硬质合金为基材制作的饰品。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3849-1983硬质合金洛氏硬度（A标尺）试验方法(ISO3738-1:1982，EQV）GB/T3850致密烧结金属材料与硬质合金密度测定方法(ISO3369:2006，EQV)GB/T10125人造气氛腐蚀试验盐雾试验（ISO9227:1990，EQV）GB/T11888首饰指环尺寸的定义、测量和命名（eqvISO8653:1986）GB28480-2012饰品有害元素限量的规定首饰金覆盖层厚度的规定（ISO10713:1992，MOD）QB1131
首饰银覆盖层厚度的规定
QB1132
QB/T1689
QB/T2997
3术语和定义
贵金属饰品术语
贵金属覆盖层饰品
QB/T1689分类术语及下列术语和定义适用于本文件。3.1
碳化钨饰品
tungstencarbidejewelry
以碳化钨（WC）硬质合金为基材，采用化学、物理或其他加工方法制作的饰品，俗称钨金饰品。3.2
挂饰pendant
采用线绳或链吊挂装饰的饰品。4分类及命名
4.1分类
4.1.1按用途，可分为首饰、摆件、挂饰。4.1.2按覆盖层材质，可分为碳化钨饰品、贵金属覆盖层碳化钨饰品。4.2产品命名
碳化钨饰品的命名是：饰品基材+饰品名称。示例1：
以碳化钨为基材制作的手链，称为碳化钨手链。示例2：
基材为碳化钨，铠覆盖层厚度为0.06um的戒指，称为镀佬碳化钨戒指。5要求
5.1工艺外观
-HiiKAoNi KAca
QB/T4365-2012

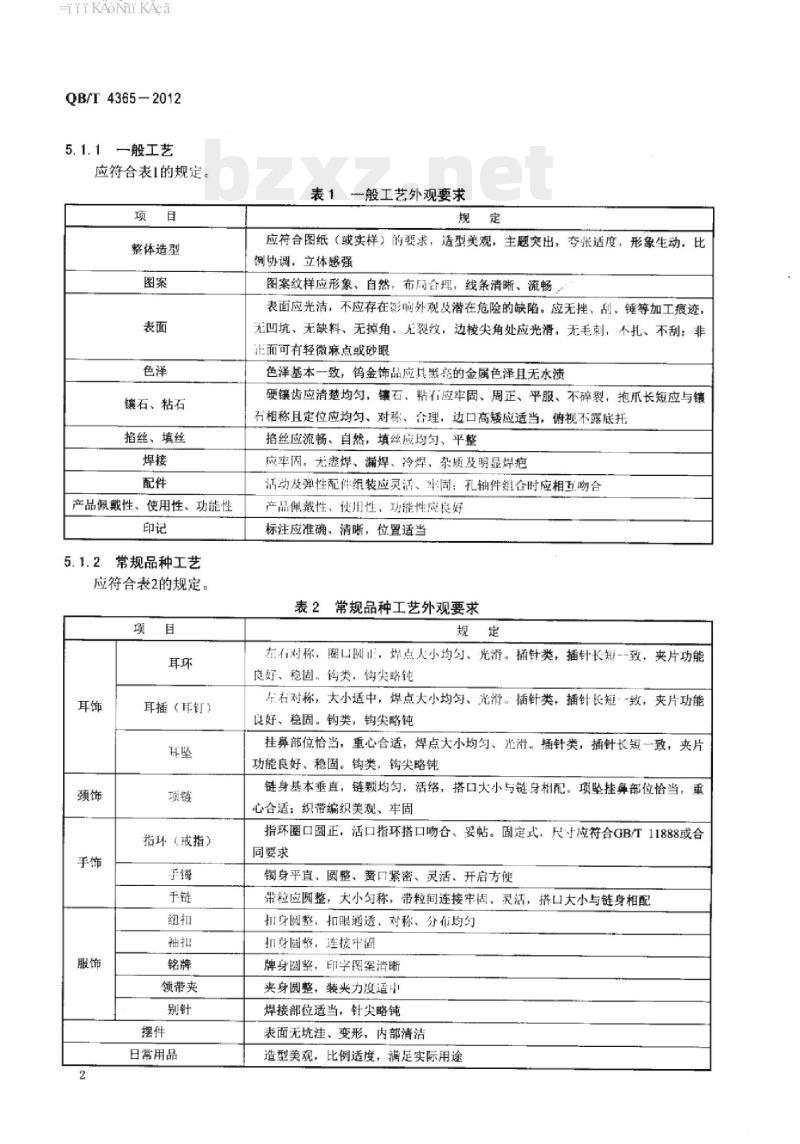

5.1.1一般工艺
应符合表1的规定。
整体造型
镶石、粘石
掐丝、填丝
产品佩戴性、使用性、功能性
5.1.2常规品种工艺
应符合表2的规定。
耳播（耳钉）
指环（戒指）
领带夹
日常用品
表1一般工艺外观要求
应符合图纸（或实样）的要求，造型美观，主题突出，李张适度，形象生动，比例协调，立体感强
图案纹样应形象、自然，布局合理，线条清晰、流畅。表面应光洁，不应存在影响外观及潜在危险的缺陷。应无挫、刮、锤等加工痕迹，光凹坑、无缺料、无掉角、无裂纹，边棱尖角处应光滑，无毛刺，不扎、不刮：非正面可有轻微麻点或砂眼
色泽基本一致，钨金饰品应具黑亮的金属色泽且无水渍硬镶齿应清楚均匀，镶石、粘石应牢固、周正、平服、不碎裂，抱爪长短应与镶石相称且定位应均匀。对称。合理，边口高矮应适当，俯视不露底托掐丝应流畅、自然，填丝应均匀、平整应牢固，无虚焊、漏焊、冷焊、杂质及明显焊疤活动及弹性配件组装应灵活、固：孔轴件组合时应相互吻合产品佩戴性、使用性、功能性应良好标注应准确、清晰，位置适当
表2常规品种工艺外观要求bZxz.net
在右对称，圈口圆正，焊点人小均匀、光滑。插针类，插针长短一-致，夹片功能良好、稳固。钩类，钩尖略钝
左右对称，大小适中，焊点大小均匀、光滑。插针类，插针长短--致，夹片功能良好、稳固。钩类，钩尖略钝
挂鼻部位恰当，重心合适，焊点大小均匀、光滑。插针类，插针长短一致，夹片功能良好、稳固。钩类，钩尖略钝链身基本垂直，链颗均匀，活络，搭口大小与链身相配。项坠挂鼻部位恰当，重心合适：织带编织美观、车固
指环圈口圆正，活口指环搭口吻合、妥帖。固定式，尺寸应符合GB/T11888或合同要求
镯身平直、圆整、黄口紧密、灵活、开启方便带粒应圆整，大小匀称，带粒间连接牢固、灵活，搭口大小与链身相配身圆整，扣眼通透、对称、分布均勾扣身圆整，连接牢固
牌身圆整，印字图案清晰
夹身圆整，装类力度适中
焊接部位适当，针尖略钝
表面无坑洼、变形，内部清洁
造型美观，比例适度，满足实际用途iiKAoNiKAca

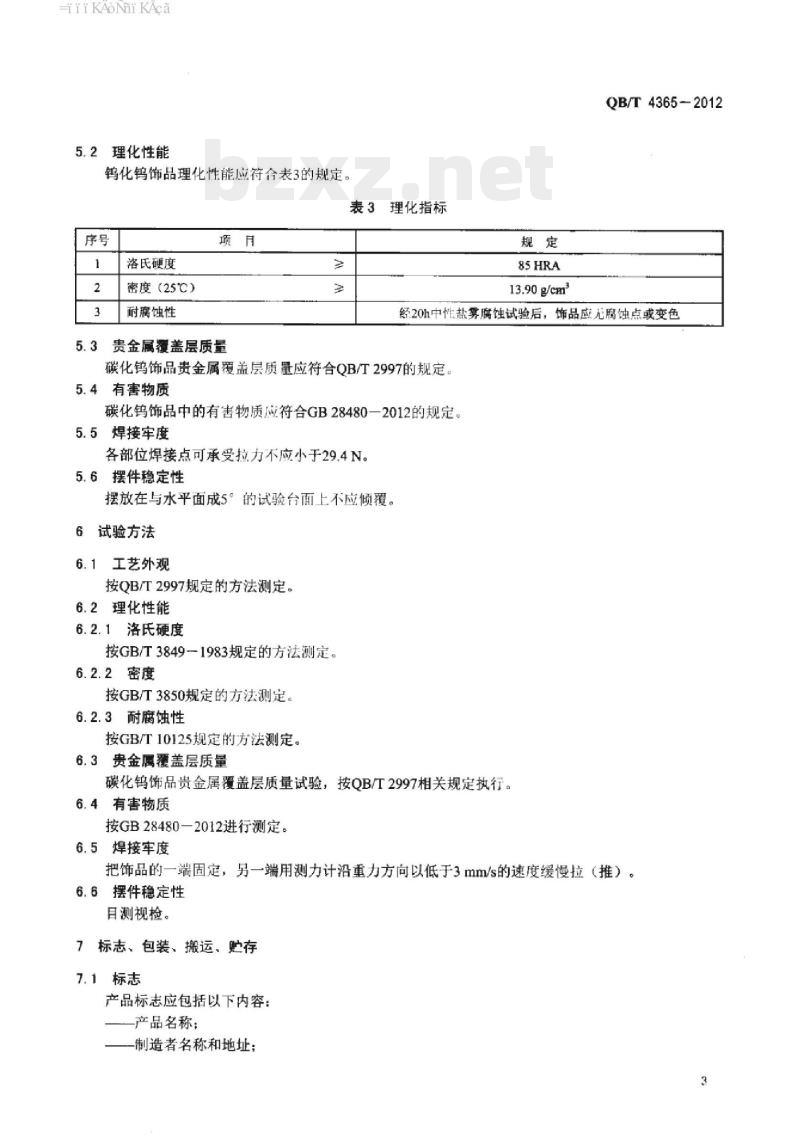

5.2理化性能
钨化钨饰品理化性能应符合表3的规定。表3理化指标
落氏硬度
密度（25℃）
耐腐蚀性
13.90g/cm
QB/T4365-2012
经20h中性盐雾腐蚀试验后，饰品应无腐蚀点或变色5.3贵金属覆盖层质量
碳化钨饰品贵金属覆盖层质量应符合QB/T2997的规定。5.4有害物质
碳化钨饰品中的有害物质应符合GB28480一2012的规定。5.5焊接牢度
各部位焊接点可承受拉力不应小于29.4N。5.6摆件稳定性
摆放在与水平面成5°的试验台面上不应倾覆。试验方法
6.1工艺外观
按QB/T2997规定的方法测定。
6.2理化性能
6.2.1洛氏硬度
按GB/T3849-1983规定的方法测定。6.2.2密度
按GB/T3850规定的方法测定。
6.2.3耐腐蚀性
按GB/T10125规定的方法测定。
6.3贵金属覆盖层质量
碳化钨饰品贵金属覆盖层质量试验，按QB/T2997相关规定执行。6.4有害物质
按GB28480-2012进行测定。
6.5焊接牢度
把饰品的一端固定，另一端用测力计沿重力方向以低于3mm/s的速度缓慢拉（推）。6.6摆件稳定性
目测视检。
7标志、包装、搬运、贮存
7.1标志
产品标志应包括以下内容：
产品名称：
制造者名称和地址：
-iiiKAoNiKAca
QB/T4365-2012
-产品执行标准编号：
一标记或印记，按照QB1131、QB1132执行；一产品合格标识。
7.2包装
产品包装应根据产品的特点采用不同的包装，应使用不对饰品产生损害的软质材料包装（或按合同要求执行），产品间不可互相磨擦。7.3搬运
产品在搬运过程中应小心轻放，防止重压、碰撞、受潮和腐蚀。7.4购存
产品应存放在干燥、无腐蚀物（气)的环境。小
-iiKAoNi KAca
QB/T4365-2012
中华人民共和国
轻工行业标准
碳化钨饰品
QB/T4365-2012
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http://chlip.com.cnEmail:club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：（010)68049923/24/25
版权所有
侵权必究
书号：155019-3896
印数：1-200册
定价：16.00元
BZ0098826
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
