【QB轻工标准】 家具(板材)用蜂窝纸芯

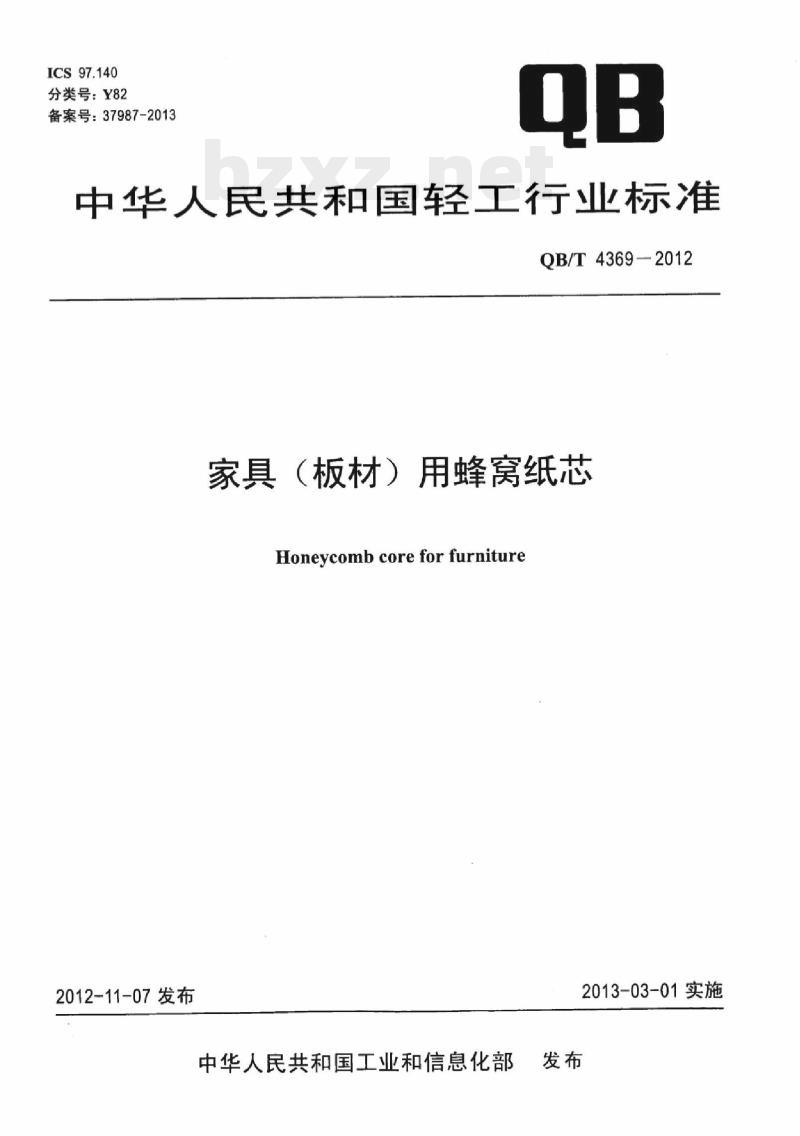

ICS97.140
分类号：Y82
备案号：37987-2013
中华人民共和国轻工行业标准
QB/T4369-2012
家具（板材）用蜂窝纸芯
Honeycomb coreforfurniture
2012-11-07发布
中华人民共和国工业和信息化部2013-03-01实施

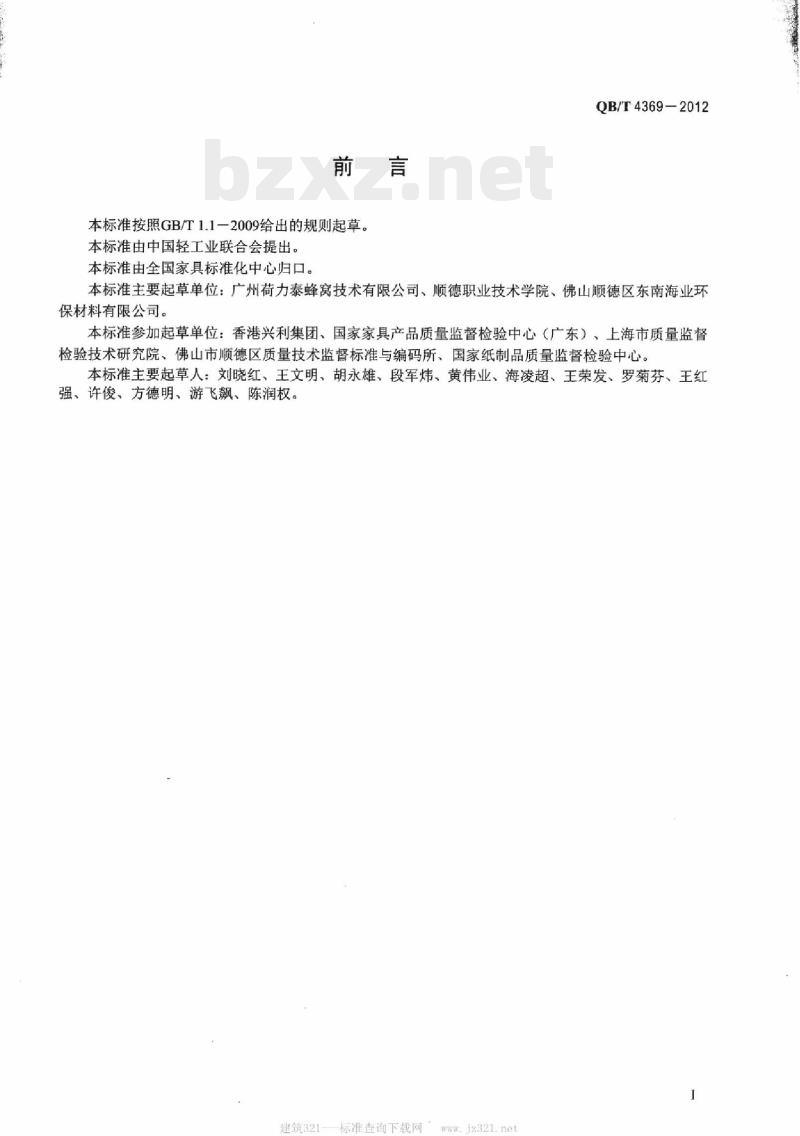

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国家具标准化中心归口。QB/T4369-2012
本标准主要起草单位：广州荷力泰蜂窝技术有限公司、顺德职业技术学院、佛山顺德区东南海业环保材料有限公司。
本标准参加起草单位：香港兴利集团、国家家具产品质量监督检验中心（广东）、上海市质量监督检验技术研究院、佛山市顺德区质量技术监督标准与编码所、国家纸制品质量监督检验中心。本标准主要起草人：刘晓红、王文明、胡永雄、段军炜、黄伟业、海凌超、王荣发、罗菊芬、王红强、许俊、方德明、游飞飙、陈润权。建筑321
标准查询下载网：

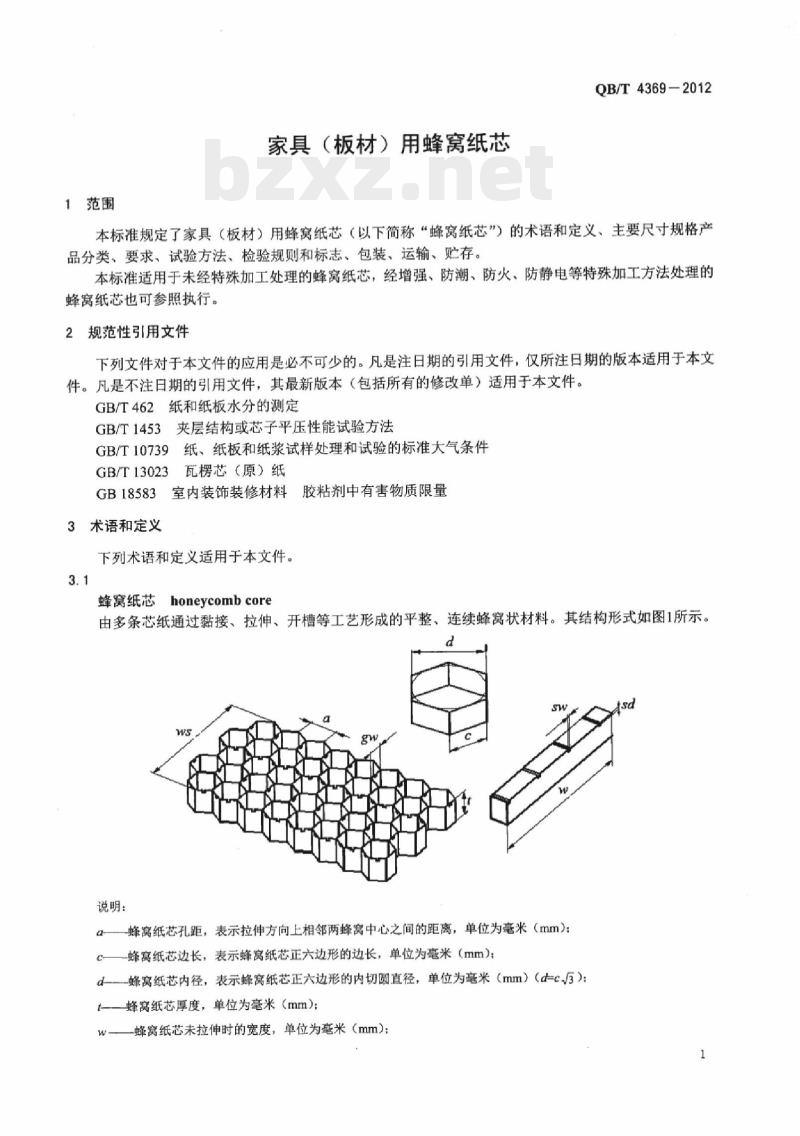

1范围
家具（板材）用蜂窝纸芯
QB/T4369-2012
本标准规定了家具（板材）用蜂窝纸芯（以下简称“蜂窝纸芯”）的术语和定义、主要尺寸规格产品分类、要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于未经特殊加工处理的蜂窝纸芯，经增强、防潮、防火、防静电等特殊加工方法处理的蜂窝纸芯也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T462纸和纸板水分的测定
GB/T1453夹层结构或芯子平压性能试验方法GB/T10739纸、纸板和纸浆试样处理和试验的标准大气条件GB/T13023瓦楞芯（原）纸
胶粘剂中有害物质限量
GB18583室内装饰装修材料
3术语和定义
下列术语和定义适用于本文件。3.1
蜂窝纸芯
honeycombcore
由多条芯纸通过黏接、拉伸、开槽等工艺形成的平整、连续蜂窝状材料。其结构形式如图1所示。d
说明：
-蜂窝纸芯孔距，表示拉伸方向上相邻两蜂窝中心之间的距离，单位为毫米（mm)；C
一蜂窝纸芯边长，表示蜂窝纸芯正六边形的边长，单位为毫米（mm）：d——蜂窝纸芯内径，表示蜂窝纸芯正六边形的内切圆直径，单位为毫米（mm）（d=cJ3）：蜂窝纸芯厚度，单位为毫米（mm）：-蜂窝纸芯未拉伸时的宽度，单位为毫米（mm）：-iiKAoNiKAca
QB/T4369-2012

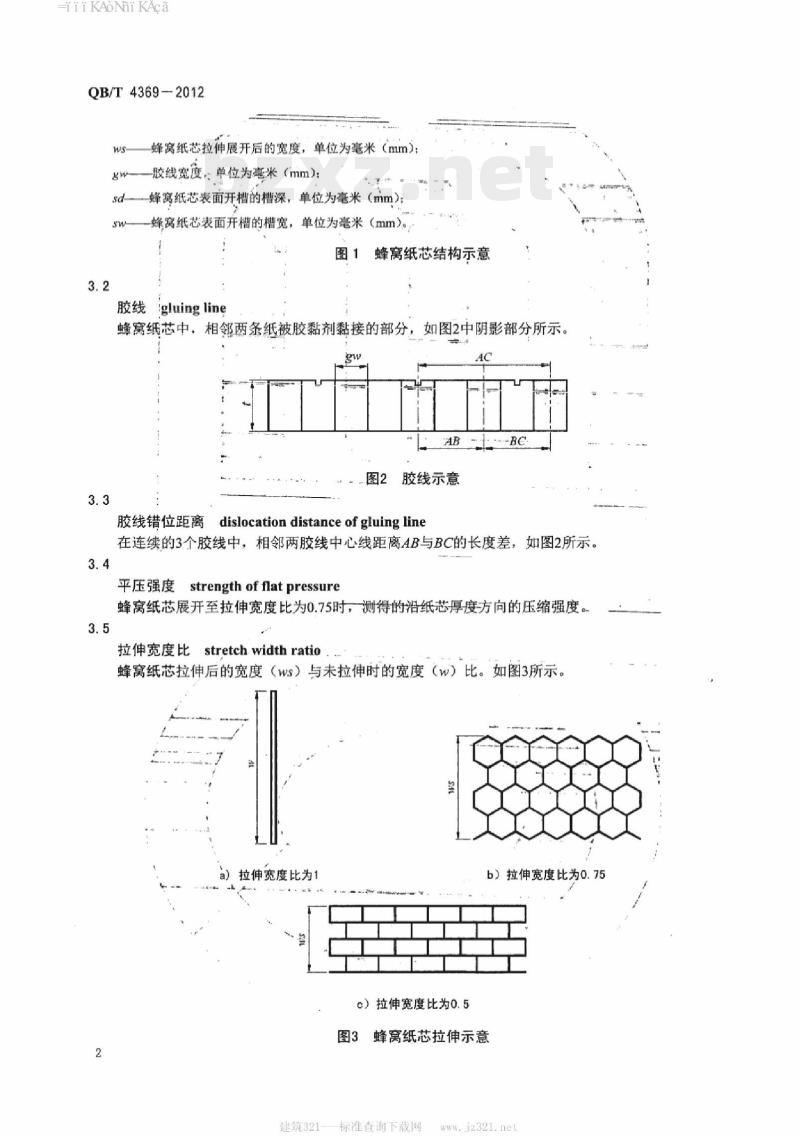

ws-—蜂窝纸芯拉伸展开后的宽度，单位为毫米（mm）；gw-胶线宽度：单位为毫米（mm)：sd蜂窝纸芯表面开槽的槽深，单位为毫米（mm）；Sw
一蜂窝纸芯表面开槽的槽宽，单位为毫米（mm）。图1
蜂窝纸芯结构示意
胶线igluing line
蜂窝纸芯中，相邻两条纸被胶黏剂黏接的部分，igw
如图2中阴影部分所示
胶线示意
胶线错位距离dislocationdistanceofgluingline在连续的3个胶线中，相邻两胶线中心线距离AB与BC的长度差，如图2所示。3.4
平压强度
Estrengthof flatpressure
蜂窝纸芯展开至拉伸宽度比为0.75时，测得的沿纸芯厚度方向的压缩强度。3.5
拉伸宽度比stretchwidthratio
蜂窝纸芯拉伸后的宽度（ws）与未拉伸时的宽度（w）比。如图3所示。拉伸宽度比为1
建筑321
c）拉伸宽度比为0.5
b）拉伸宽度比为0.75
图3蜂窝纸芯拉伸示意
一标准查询下载网
HKAoNiKAca

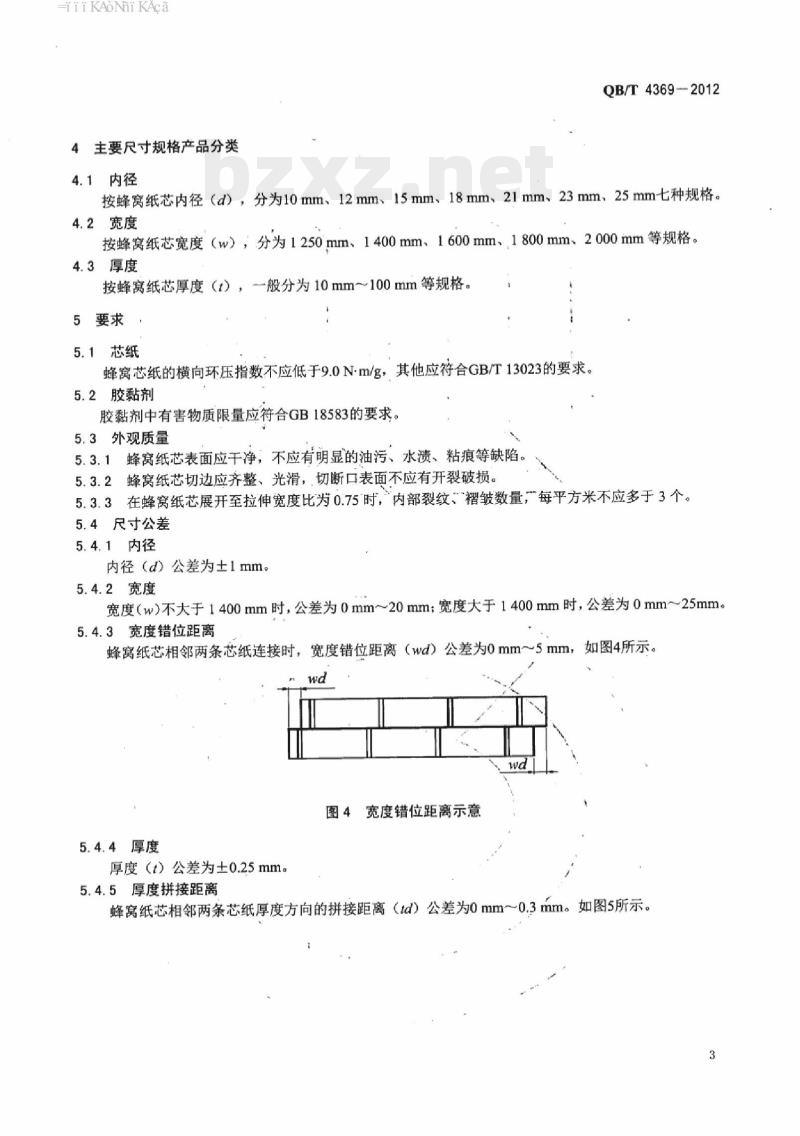

4主要尺寸规格产品分类
QB/T4369-2012
4.1内径
按蜂窝纸芯内径（d），分为10mm、12mm、15mm、18mm、21mm、23mm、25mm七种规格。4.2宽度
按蜂窝纸芯宽度（w），分为1250mm、1400mm、1600mm、1800mm、2000mm等规格。4.3厚度
按蜂窝纸芯厚度（t），一般分为10mm～100mm等规格。5要求
5.1芯纸
蜂窝芯纸的横向环压指数不应低于9.0N-m/g，其他应符合GB/T13023的要求。5.2胶黏剂
胶黏剂中有害物质限量应符合GB18583的要求。5.3外观质量
5.3.1蜂窝纸芯表面应干净，不应有明显的油污、水渍、粘痕等缺陷。5.3.2蜂窝纸芯切边应齐整、光滑，切断口表面不应有开裂破损。5.3.3在蜂窝纸芯展开至拉伸宽度比为0.75时，内部裂纹、褶皱数量，每平方米不应多于3个。5.4尺寸公差
5.4.1内径
内径（d）公差为±1mm。
5.4.2宽度
宽度（w）不大于1400mm时，公差为0mm~20mm：宽度大于1400mm时，公差为0mm~25mm。5.4.3宽度错位距离
蜂窝纸芯相邻两条芯纸连接时，宽度错位距离（wd）公差为0mm～5mm，如图4所示。wd
图4宽度错位距离示意
5.4.4厚度
厚度（t）公差为土0.25mm。
5.4.5厚度拼接距离
蜂窝纸芯相邻两条芯纸厚度方向的拼接距离（td）公差为0mm～0.3mm。如图5所示。3
-iiKAoNiKAca
QB/T4369—2012
5.4.6胶线宽度
图5厚度拼接距离示意
内径（d）为10mm、12mm15mm时，胶线宽度（gw）与蜂窝边长（c）的差值应在（-2，0）内径（d）大于15mm时，胶线宽度（gw）与蜂窝边长（c）的差值应在（-3，0）。在蜂窝纸芯展开至拉伸宽度比为0.75时，不在要求范围内的胶线宽度，每平方米纸芯中不应超过3个。5.4.7开槽尺寸
槽宽（sw）、槽深（sd）为2mm，公差为士0.5mm。如图6所示。sw
图6开槽尺寸示意
5.4.8胶线错位距离
内径（d）为10mm、12mm、15mm时，胶线错位距离不应超过1mm；内径（d）大于15mm时，胶线错位距离不应超过2mm。
5.5物理性能
5.5.1含水率
出厂蜂窝纸芯含水率范围应为(12土4)%。使用时，蜂窝纸芯宜经过拉伸、加温干燥处理，使之定形。5.5.2平压强度
蜂窝纸芯的平压强度应符合表1的要求。表1蜂窝纸芯平压强度
蜂窝内径/mm
建筑321一-标准查询下载网
平压强度/（kg/cm2）
iiKAoNiKAca
5.5.3黏接效果
蜂窝内径/mm
表1（续）
5.5.3.1按6.5.3.1进行，虚粘脱胶位置每平方米不应超过3个。5.5.3.2按6.5.3.2进行，胶线黏接处应看到明显的芯纸基材破坏。5.5.3.3按6.5.3.3进行，胶线黏接处应看到明显的芯纸基材破坏。6试验方法
6.1芯纸
原料芯纸各项指标的检验按GB/T13023的规定进行。6.2胶黏剂
胶黏剂中有害物质限量按GB18583的规定进行。QB/T4369-2012
平压强度/（kg/cm2）
6.3外观质量
在自然光线下目测。存在争议时由3人共同检验，以多数相同结论为检验结果。6.4尺寸公差
6.4.1内径
采用精度为0.02mm的游标卡尺测定。如图2所示，蜂窝纸芯相邻两条芯纸上的胶线为相间分布，内径由每条芯纸相邻两胶线的中心距决定，即AC的间距。内径d=(V3/4)4C。6.4.2宽度
采用精度不小于1mm的钢直尺或卷尺进行测定。6.4.3宽度错位距离
采用精度为0.02mm的游标卡尺测定。6.4.4厚度下载标准就来标准下载网
采用精度为0.01mm的游标卡尺测定。6.4.5厚度拼接距离
采用精度为0.02mm的游标卡尺测定。6.4.6胶线宽度
采用精度为0.02mm的游标卡尺测定。6.4.7开槽尺寸
采用精度为0.02mm的游标卡尺测定。6.4.8胶线错位距离
采用精度为0.02mm的游标卡尺测定。6.5物理性能
6.5.1含水率
按GB/T462的规定进行测定。
6.5.2平压强度
对试样按GB/T10739的规定进行处理，并按GB/T1453的规定进行测定。5
iiKAoNiKAca
QB/T4369-2012
黏接效果
6.5.3.1蜂窝纸芯在胶黏剂固化后，手工拉伸，\展开至拉伸宽度比为0.5时，再将拉伸宽度比展开至0.75，目测黏接效果。
蜂窝纸芯在胶黏剂固化后，手工过度拉伸至纸芯破坏时，目测黏接效果。蜂窝纸芯在200℃的烘箱内处理30min后，过度拉伸至纸芯破坏时，目测黏接效果。检验规则
检验分类
产品检验分为出厂检验和型式检验。质量缺陷分为严重缺陷和轻度缺陷。质量检验项目及缺陷见表表2质量检验项目及缺陷
检验项目
厚度拼接距离
宽度错位距离
胶线宽度
开槽尺寸
胶线错位距离
黏接效果
含水率
平压强度
严重缺陷
超出规定的公差范围
超出规定的公差范围
超出规定的公差范围
超出规定，影响正常使用
超出规定，影响正常使用
低于规定数值
轻度缺陷
超出规定的公差范围
超出规定的公差范围
超出规定的公差范围
超出规定的公差范围
超出规定的公差范围
超出规定，但不影响使用
超出规定，但不影响使用
超出规定的含水率范围
相同材料、工艺、规格，并同时入库的产品为一检验批次。抽样单位按客户订购单位，如平方、公斤或条等。每批按5%抽样，不应低于3个单位。如检验结果与本标准不符，应对原批次采取加倍抽样进行复验，或按表3进行抽样。
表3抽样
批量范围
120~1000
1001~2000
7.3出厂检验
出厂检验按7.2的抽样规定进行检验。出厂检验项目为表2中的1～10项。6
建筑321
一次抽样
标准查询下载网
抽样数
二次抽样
-iiKAoNiKAca
7.4型式检验
有下列情况之
一时，应进行型式检验，检验项目为表2中的全部项目：QB/T4369—2012
a）新产品试制定型时：
b）产品材料、结构、工艺有重大改变，可能明显影响产品质量和性能时，此时可对受影响的部分项自进行检验；
c）产品停产半年或半年以上，重新恢复生产时；d）正常生产中每年进行1次；
e）用户提出型式检验要求并在订货合同中规定时；f）国家质量监督部门提出型式检验要求时。re
7.5检验结果判定
检验结果中，凡轻度缺陷有两项及以止不合格，则该产品为不合格产品；严重缺陷有1项及以上不合格时，应对不合格项目进行加倍抽样复验，复验结果如仍有不合格，则整批为不合格。8包装、标志、运输、贮存
8.1蜂窝纸芯出厂包装方式为：蜂窝纸芯按层叠放于木托盘上，用塑、钢带捆绑后，外加缠绕膜包紧。也可由供需双方商定其他方式。8.2包装标志应符合有关标准规定或订货合同规定，包装标志至少应包括以下内容：产品名称、编码、生产企业名称、地址、生产日期和产品标准号。8.3蜂窝纸芯在运输过程应避免雨、雪的直接浸湿以及曝晒和污染。不应采用有损蜂窝纸芯质量的运输、装卸方式及工具。
8.4蜂窝纸芯应贮存在通风干燥的库房内，底层离地面高度不应少于120mm，短期露天存放时，应有良好的遮阳装置和垫板等防护措施。7
HKAoNiKAca
QB/T4369—2012
A.1编码规则及其说明
附录A
（规范性附录）
抗菌性能试验方法：吸收法
蜂窝纸芯应按照图A.1进行编码。x
内径型式
芯纸定量
编码规则说明如下：
芯纸特
性标志
纸芯宽度
图A.1虫
蜂窝纸芯的编码规则
纸芯厚度
辅助处理方式
a）内径：使用A、AB、B、BC、C、CD、D来表示，它们分别代表10mm、12mm、15mm18mm、21mm、23mm、25mm蜂窝纸芯内径：型式：使用LS代表连续型蜂窝纸芯：使用数值1～999代表单条型的蜂窝纸芯，数值代表蜂b)
窝纸芯的用纸层数：
蜂窝芯纸定量：代表蜂窝纸芯使用原纸的克重：芯纸特性标志：使用FA、PA、SR、SW等表示，分别代表蜂窝纸芯的特性类别如下：-FA为最高强度的蜂窝芯纸，一般用于制造高强度的蜂窝结构板材纸芯，如用于家具板材等，或其他需要高强纸芯的用途（如高承载纸托盘等）：PA为高强度蜂窝芯纸，主要适用于制造蜂窝包装材料，也可用于制造要求稍低的门类、轻质墙体等：
SR阻燃型蜂窝芯纸，达到国家建筑材料防火标准B1级要求，适用于建筑隔墙、天花板等需要符合防火要求的场合；
SW防水型芯纸，适用于制造长期放置在室外的蜂窝结构应用产品，如外墙装饰板、船舶内装饰板材等；
蜂窝纸芯宽度：蜂窝纸芯未拉伸展开前的宽度，单位为毫米（mm）：e）
蜂窝纸芯厚度：数值保留到小数点后一位。如44.5，代表厚度为44.5mm的蜂窝纸芯：辅助处理方式：目前主要分为两种，即普通N和开气槽V，其具体含义如下：普通指蜂窝纸芯不做任何处理；开气槽指为配合家具板热压加工等，在蜂窝纸芯的表面上开出2mm×2mm的透气槽。A.2编码示例
a）蜂窝纸芯内径为15mm，单条型300层，原纸定量140gsm，最高强度型，拉伸前宽度为1250mm，厚度为30mm，开气槽的表示见示例1。示例1：
编码为：B300-140FA-1250-30.0V。8
建筑321-标准查询下载网
QB/T4369-2012
b）蜂窝纸芯内径为12mm，连续型，原纸定量105gsm，高强度型，拉伸前宽度为1600mm，厚度为19.5mm，不开气槽、不打孔的表示见示例2。示例2：
编码为：ABLS-105PA-1600-19.5N。c）蜂窝纸芯内径为25mm，单条型300层，原纸定量105gsm，高强度型，拉伸前宽度为230mm，厚度为25.5mm，不开气槽、不打孔的表示见示例3。示例3：
编码为：D50-105PA-230-25.5N。9
