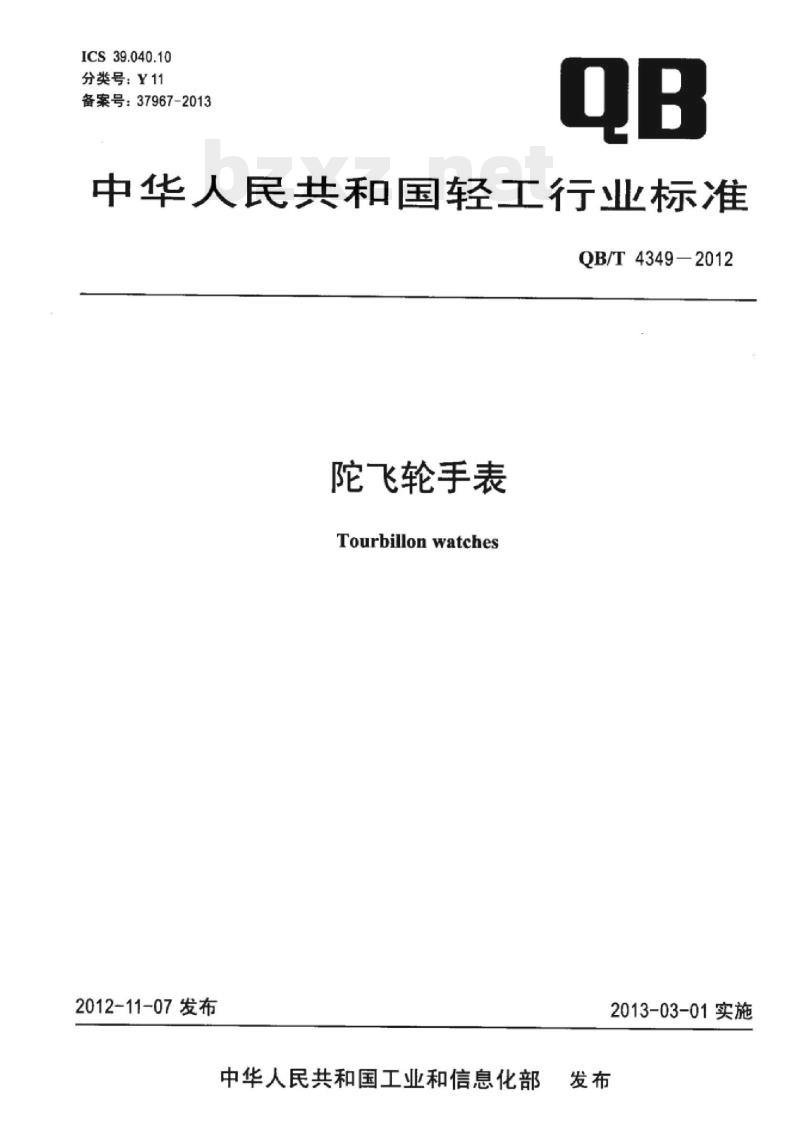

【QB轻工标准】 陀飞轮手表

ICS39.040.10
分类号：Y11
备案号：37967-2013
中华人民共和国轻工行业标准
QB/T4349-2012
陀飞轮手表
Tourbillonwatches
2012-11-07发布
中华人民共和国工业和信息化部2013-03-01实施

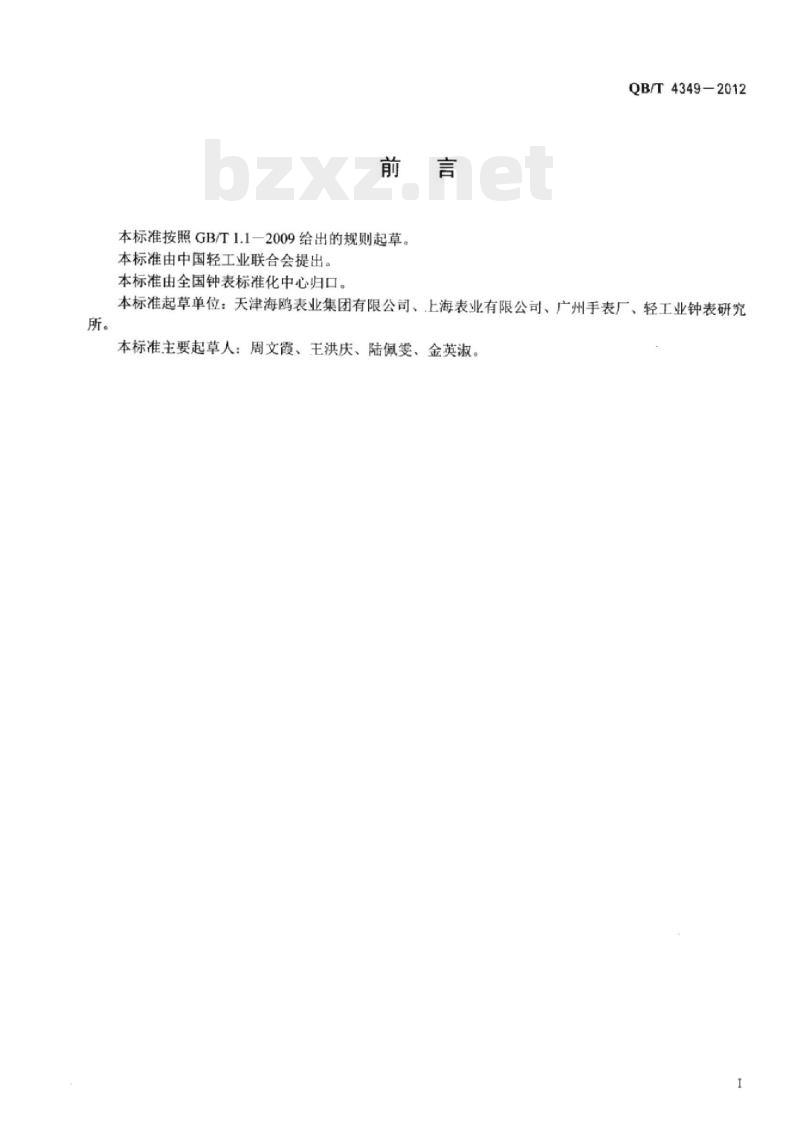

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国钟表标准化中心归口。QB/T4349-2012
本标准起草单位：天津海鸥表业集团有限公司、上海表业有限公司、广州手表厂、轻工业钟表研究本标准主要起草人：周文霞、王洪庆、陆佩雯、金英淑。QB/T43492012

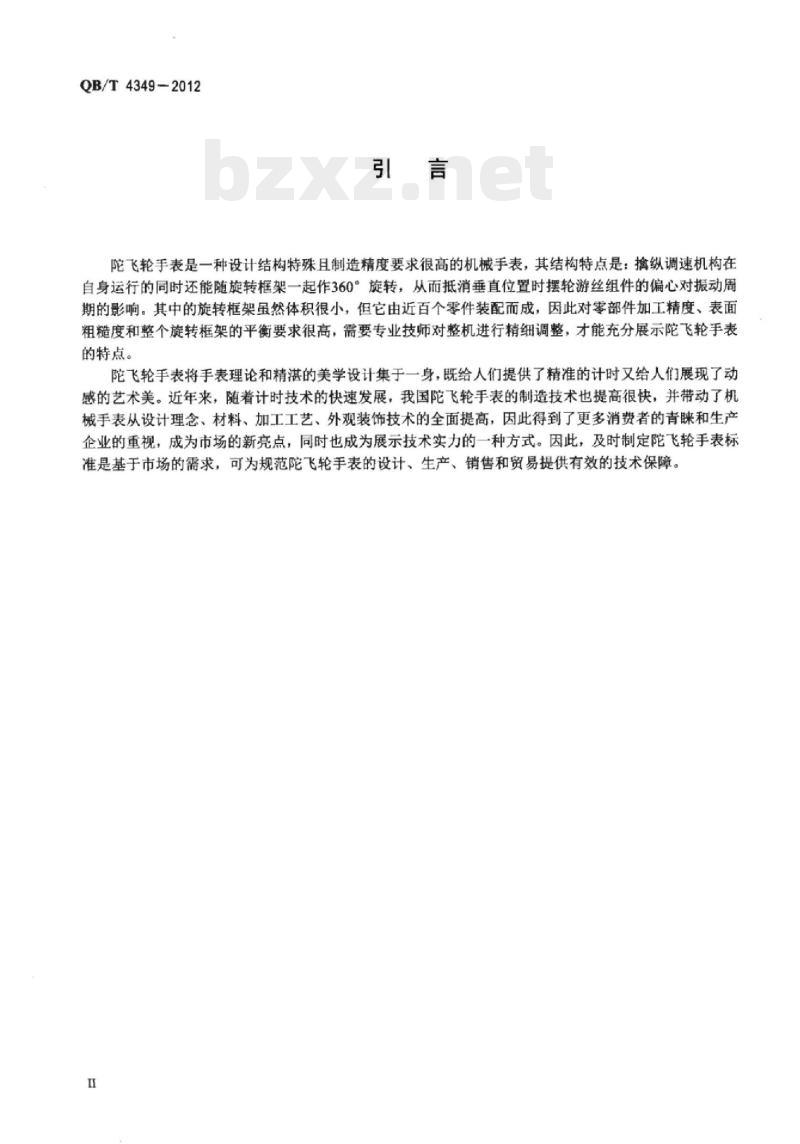

陀飞轮手表是一种设计结构特殊且制造精度要求很高的机械手表，其结构特点是：搞纵调速机构在自身运行的同时还能随旋转框架一起作360°旋转，从而抵消垂直位置时摆轮游丝组件的偏心对振动周期的影响。其中的旋转框架虽然体积很小，但它由近百个零件装配而成，因此对零部件加工精度、表面粗糙度和整个旋转框架的平衡要求很高，需要专业技师对整机进行精细调整，才能充分展示陀飞轮手表的特点。
陀飞轮手表将手表理论和精湛的美学设计集于一身，既给人们提供了精准的计时又给人们展现了动感的艺术美。近年来，随着计时技术的快速发展，我国陀飞轮手表的制造技术也提高很快，并带动了机械手表从设计理念、材料、加工工艺、外观装饰技术的全面提高，因此得到了更多消费者的青睐和生产企业的重视，成为市场的新亮点，同时也成为展示技术实力的一种方式。因此，及时制定陀飞轮手表标准是基于市场的需求，可为规范陀飞轮手表的设计、生产、销售和贸易提供有效的技术保障。HiiKAoNiKAca

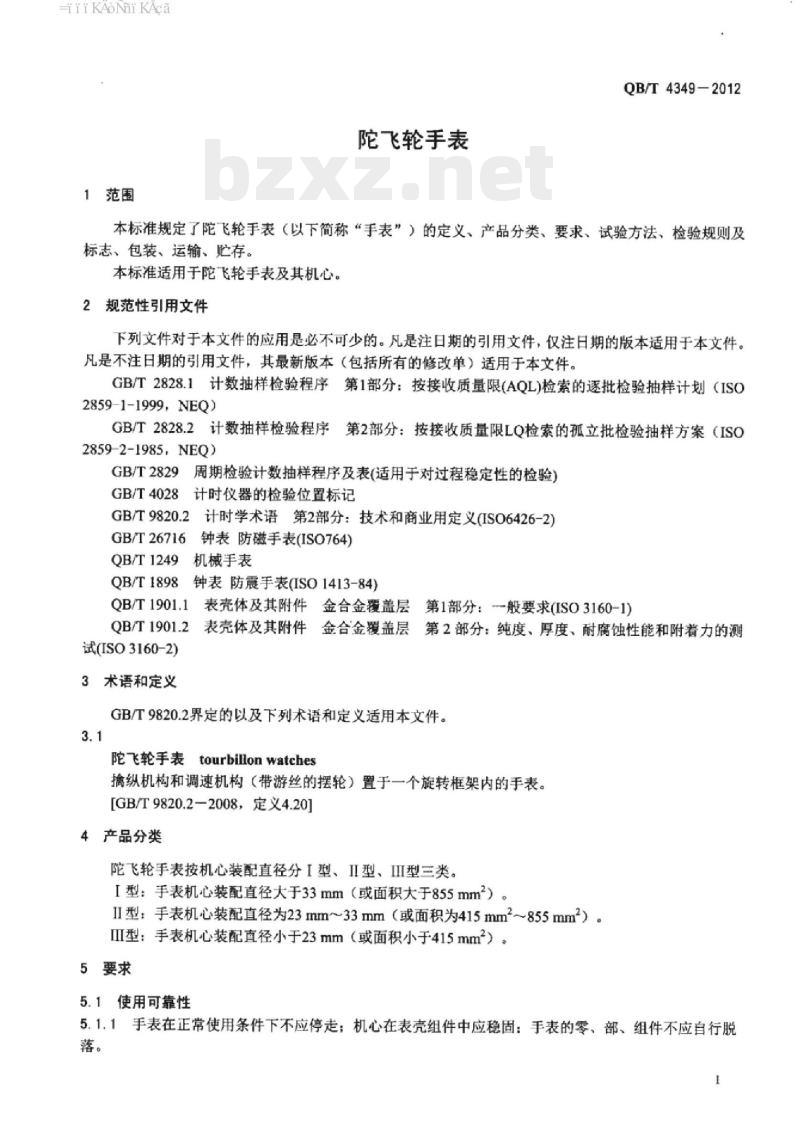

1范围
陀飞轮手表
QB/T4349-2012
本标准规定了陀飞轮手表（以下简称“手表”）的定义、产品分类、要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于陀飞轮手表及其机心。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划（ISO2859-1-1999,NEQ)
GB/T2828.2计数抽样检验程序第2部分：按接收质量限LQ检索的孤立批检验抽样方案（ISO2859-2-1985,NEQ)
GB/T2829
GB/T4028
周期检验计数抽样程序及表(适用于对过程稳定性的检验）计时仪器的检验位置标记
GB/T9820.2计时学术语第2部分：技术和商业用定义(ISO6426-2)钟表防磁手表(ISO764)
GB/T26716
QB/T1249机械手表
钟表防震手表(ISO1413-84)
QB/T1898
QB/T1901.1
QB/T1901.2
试(ISO3160-2)
3术语和定义
表壳体及其附件金合金覆盖层第1部分：一般要求(ISO3160-1)表壳体及其附件金合金覆盖层第2部分：纯度、厚度、耐腐蚀性能和附着力的测GB/T9820.2界定的以及下列术语和定义适用本文件。3.1
陀飞轮手表tourbillonwatches
擒纵机构和调速机构（带游丝的摆轮）置于一个旋转框架内的手表。[GB/T9820.2—2008，定义4.20]4产品分类
陀飞轮手表按机心装配直径分I型、ⅡI型、Ⅱ型三类。【型：手表机心装配直径大于33mm（或面积大于855mm2）。II型：手表机心装配直径为23mm~33mm（或面积为415mm2~855mm2）。ⅡⅢI型：手表机心装配直径小于23mm（或面积小于415mm2）。5要求
5.1使用可靠性
5.1.1手表在正常使用条件下不应停走：机心在表壳组件中应稳固：手表的零、部、组件不应自行脱落。
-ii KAoNi KAca
QB/T4349-2012

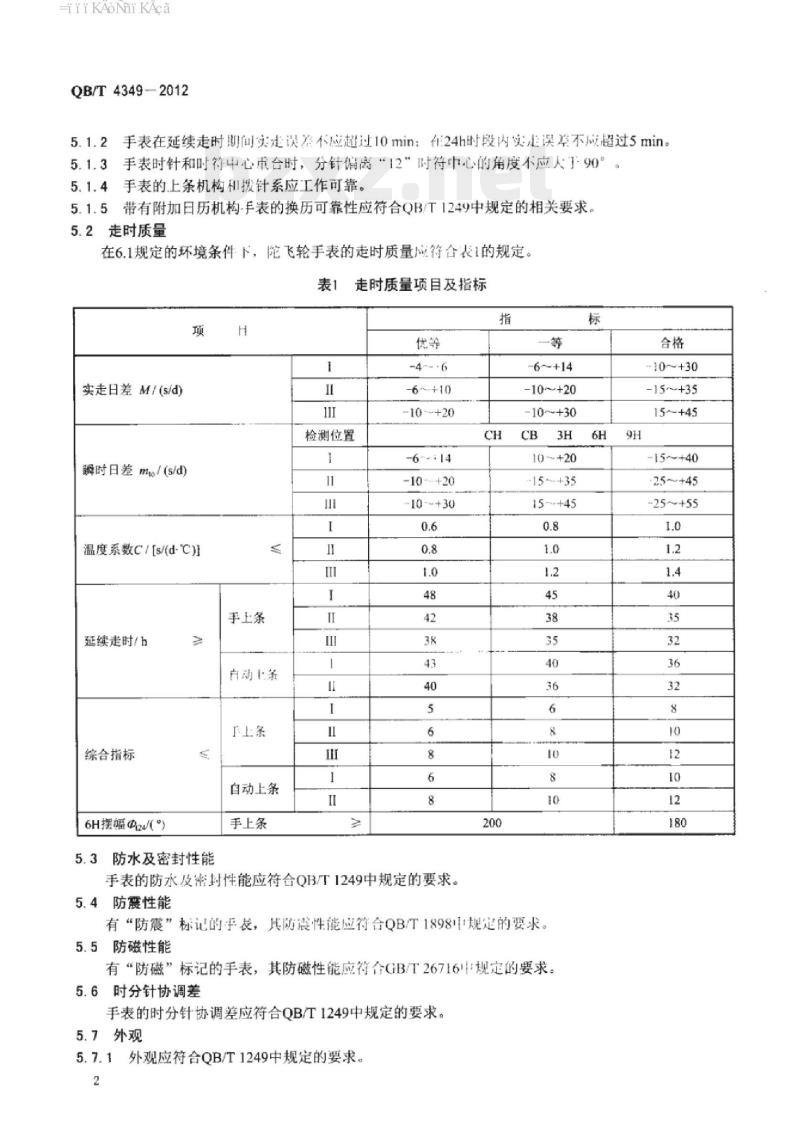

手表在延续走时期问实走误差不应超过10min：在24h时段内实走误单不应超过5min。5.1.3手表时针和时符中心术台时，分针偏离“12”时符中心的角度不应人了90°5.1.4手表的.上条机构和拨针系应工作可靠。5.1.5带有附加日历机构-手表的换历可靠性应符合QB/T1249中规定的相关要求。5.2走时质量
在6.1规定的环境条件下，陀飞轮手表的走时质量应符合表1的规定。表1
走时质量项目及指标
实走日差M/(s/d)
瞬时日差m/(s/d)
温度系数c/[s/(d-℃]
延续走时/h
综合指标
6H摆幅@24/（）
5.3防水及密封性能
手上条
自动上条
厂上条
自动上条
手上条
检测位置
-4-~ ·6
-6~- : 14
10-+30
手表的防水及密封性能应符合QB/T1249中规定的要求。5.4防震性能
-6~+14
10~+20
10~+30
10~+20
15~+45
有“防震”标记的手表，其防震性能应符合QBT1898中规定的要求。5.5防磁性能
有“防磁”标记的手表，其防磁性能应符个GB/T26716中规定的要求。5.6时分针协调差
手表的时分针协调差应符合QB/T1249中规定的要求。5.7外观
5.7.1外观应符合QB/T1249中规定的要求。2
-10~+30
15~+35
15~+45
-15~+40
25~+45
-25~+55
HiiKAoNiKAca
QB/T4349-2012
5.7.2旋转支架、擒纵机构和调速机构等零件的可视部分应色泽均匀，不应有污点、划痕等缺陷。5.8附件抗外力性能
手表的附件抗外力性能应符合QB/T1249中规定的要求。5.9能量指示
手表的能量指示应符合QB/T1249中规定的要求。5.10日历机构
手表的日历机构应符合QB/T1249中规定的要求。5.11表壳体及其附件金合金覆盖层5.11.1手表表壳体及其附件金合金覆盖层的纯度、厚度和标记方法应符合QB/T1901.1的规定。镀金层厚度不小于5um时，方可进行标记。5.11.2手表表壳体及其附件金个金覆盖层的耐腐蚀性和附若力应符合QBT1249中规定的要求。6试验方法
6.1试验条件
手表的试验环境和仪器设备按QB/T1249的相关规定，其中11差测试仪还应具有谢整测量时间的功能，且测量时间的最大量程不应小于60s。6.2预处理
按QB/T1249中规定的方法进行。6.3使用可靠性
按QB/T1249中规定的方法进行。6.4走时质量
6.4.1实走日差M
将手表与标准时计进行比对后以CH位置实走，手表运走至23h25h期间再与标准时计比对，得出实走日差。
注：对于无秒针陀飞轮手表，若旋转支架海分钟转一周，可将支架视为秒针。6.4.2瞬时日差mo
当手表运走至15min60min期间，时用日差测试仪分别测出表1中各个位置的瞬时差mta瞬时日差为陀飞轮支架旋转个周期所测得的瞬时日差平均值。6.4.3延续走时
将手表与标准时计进行比对后以CH位置实走。6.4.4温度系数C
将手表以CH位置放置于温度为（8士1）℃的环境中保温2h，测出瞬时差mg：然后在6.1规定的环境中至少放置1h，再将手表满条后以CH位置放置于（38土1）℃的环境中保温2h，测出瞬时日差m38，用式（1）计算。
mg - ma
式中：
温度系数，单位为秒每天摄氏度［s/(d-℃)]：-8C时被测手表CH位置的瞬时日差值，单位为秒每天（s/d）；38℃时被测手表CH位置的瞬时日差值，单位为秒每天（s/d）：38，8一温度，单位为摄氏度（℃）。)
iiKAoNi KAca
QB/T4349—2012
6.4.5综合指标N
用日差测试仪分别测出手表在CH、CB、3H、6H、9H位置的瞬时日差mt和手表运走至23h～25h期间的瞬时日差m24取其相应位置m和mz4之差的最大值为等时差I：在五个位置中的最大m和最小m的差值为位差P，用式（2）计算，结果应符合5.2的要求。N=0.15I+0.1P+C
式中：
综合指标；
等时差，单位为秒每天（s/d）：P—位差，单位为秒每天（s/d）：C温度系数，单位为秒每天摄氏度［s/(d℃)]。6.4.66H摆幅@24
将手上条手表在CH位置上实走23h~25h，在6H位置测定手表的摆幅值。6.5防水及密封性能
按QB/T1249中规定的防水及密封性能的试验方法进行。6.6防震性能
有“防震”标记的手表，按QB/T1898规定的试验方法进行。6.7防磁性能
有“防磁”标记的手表，按GB/T26716规定的试验方法进行。6.8时分针协调差
将时针分别与“3”、“6”、“9”、“12”时符中心位置重合，检查分针偏离“12”时符中心位置的角度。
注：可用分刻度线为参照物，无分刻度线的可借助光学测量仪器加以确定。6.9外观
在30W日光灯下距被检表面30cm处以正常视力检查，必要时也可借助3×放大镜，有争议时可用仪器检查。
6.10附件抗外力性能
附件抗外力性能试验按QB/T1249中规定的方法进行。6.11能量指示
能量指示试验按OB/T1249规定的方法进行。6.12日历机构
日历机构试验按QB/T1249规定的方法进行。6.13表壳体及其附件金合金覆盖层金合金盖层的纯度、厚度、耐腐蚀性能和附着力试验按QB/T1901.2中规定的方法进行。7检验规则
7.1出厂检验
7.1.1连续批的出厂检验
7.1.1.1检验按GB/T2828.1进行，采用正常检验水平II的一次抽样方案，其不合格分类、检验项目和接收质量限AQL值见表2
iiKAoNiKAca
不合格分类
检验项目
使用可靠性
延续走时
实走日差
瞬时日差
防水及密封性能
时分针协调差bzxZ.net
能量指示
表2连续批的出厂检验
注1：产品结构无某项性能要求时，不进行相应的性能检验。注2：手表附加日历机构见QB/1249中规定的出厂检验。注3：出厂检验也可由供需双方商定其他抽样方案。7.1.1.2批的组成和批量大小由供需双方商定。试验方法
7.1.1.3检验的实施、合格判定及检验后的处置按GB/T2828.1的有关规定执行。7.1.2孤立批的交收检验
孤立批的交收检验应按下列情形进行：供需双方都认为是孤立批时，应按GB/T2828.2中的模式A进行：a
只有需方认为是孤立批时，应按GB/T2828.2中的模式B进行；孤立批的抽样方案由供需双方商定，7.2型式检验
QB/T4349-2012
接收质量限AQL
7.2.1型式检验按QB/T2829进行。采用判别水平（DL）II和一次抽样。检验项目、不合格分类和不合格质量水平（RQL》见表3。
供方为降低检验成本（或费用）而要求缩小样本大小时，可采用QB/T1249中所述的型式检验7.2.1.1
小样本量的抽样方案，样本量按供需双方商定，但不合格质量水平（RQL）不应低于表3的要求。表3型式检验
不合格
检验项目
使用可靠性
延续走时
实走日差M
瞬时日差mte
温度系数C
综合指标N
6H摆幅24
防水及密封性能
防震性能
防磁性能
试验方法
样本大小
不合格质量水平
合格判定数
不合格判定数
iiKAoNiKAca
QB/T4349-2012
不合格
检验项目
时分针协调差
抗外力性能
能量指示
金合金覆盖层
试验方法
表3（续）
样本大小
注1：产品结构无某项性能要求时，不进行相应的性能检验。注2：手表附加日历机构见QB/T1249中规定的型式检验7.2.1.2
不合格质量水平
检验的样本应从本周期制造并经交收检验合格的批中抽取。合格判定数
不合格判定数
检验后合格与否的判断和检验后的处置按QB/T2829的规定进行。经型式检验后的样本，无7.2.1.3
论合格与否均不应作为合格品出厂。7.2.2型式检验周期一般为1年1次，发生下列情况之一时应进行型式检验：产品停产个生产周期以上又恢复生产时：a）
产品的设计、结构、工艺、材料有较大变动时；b)
c）国家质量监督机构提出进行型式检验的要求时。8标志、包装、运输、贮存
8.1标志、标签
8.1.1表盘及后盖
表盘或后盖上应具有“商标”标记。8.1.2产品合格证及使用说明
产品合格证或使用说明上应包括下列内容：产品名称、规格或型号或商标；a
生产厂商名称和地址：
采用标准的编号、等级：
生产日期；
主要性能指标：
表壳体、表带及表玻璃所采用的材质：金合金覆盖层的厚度（镀金厚度不小于5um时）：检验合格标识：
使用、保养说明：
保修期限：
生产厂商需要说明的其他事项。包装、运输、贮存
手表的包装、运输、贮存按QB/T1249的规定。6
-Hii KAoNi KAca
QB/T4349-2012
人民共和国
轻工行业标准
陀飞轮手表
QB/T4349-2012
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：（010)65241695
网t：http://chlip.com.cnEmail:[email protected]
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：(010)68049923/24/25
版权所有侵权必究
书号：155019·3857
印数：1-200册
定价：16.00元
BZ0098851
