【QB轻工标准】 纱窗通用技术条件

ICS91.190
分类号：Y71
备案号：36657-2012

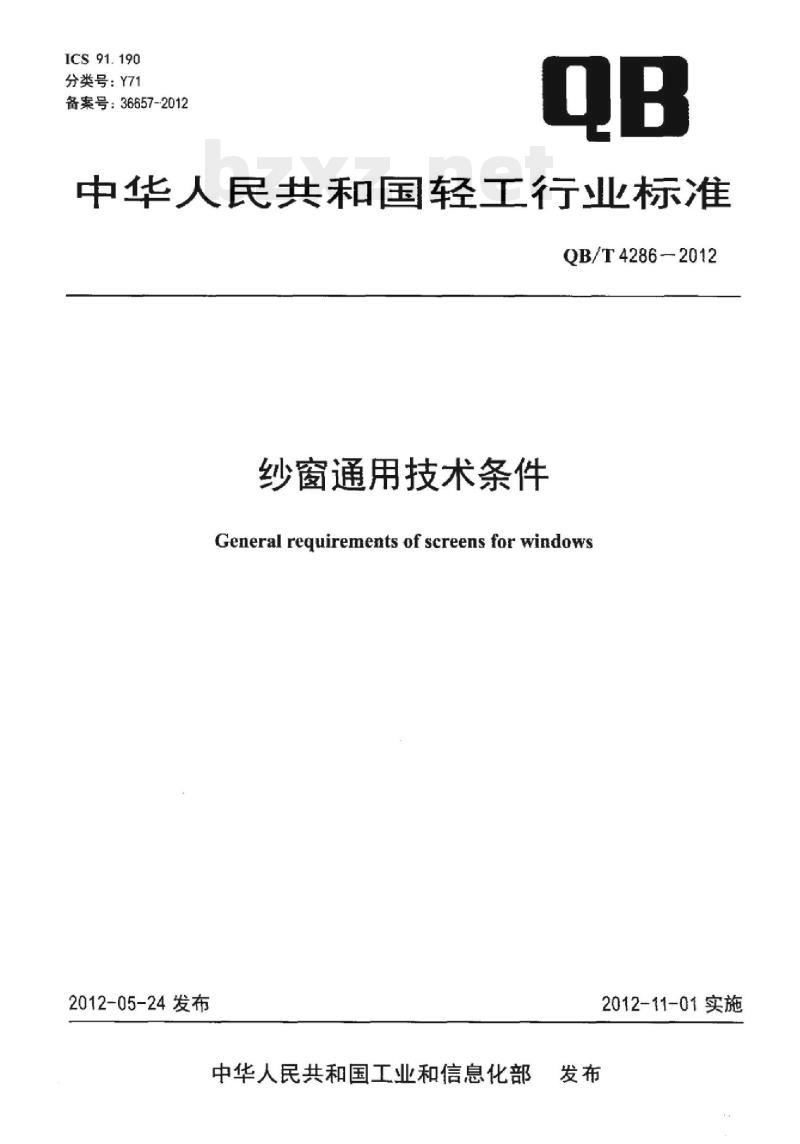

中华人民共和国轻工行业标准
QB/T4286-2012
纱窗通用技术条件
General requirements of screens for windows2012-05-24发布
中华人民共和国工业和信息化部2012-11-01实施

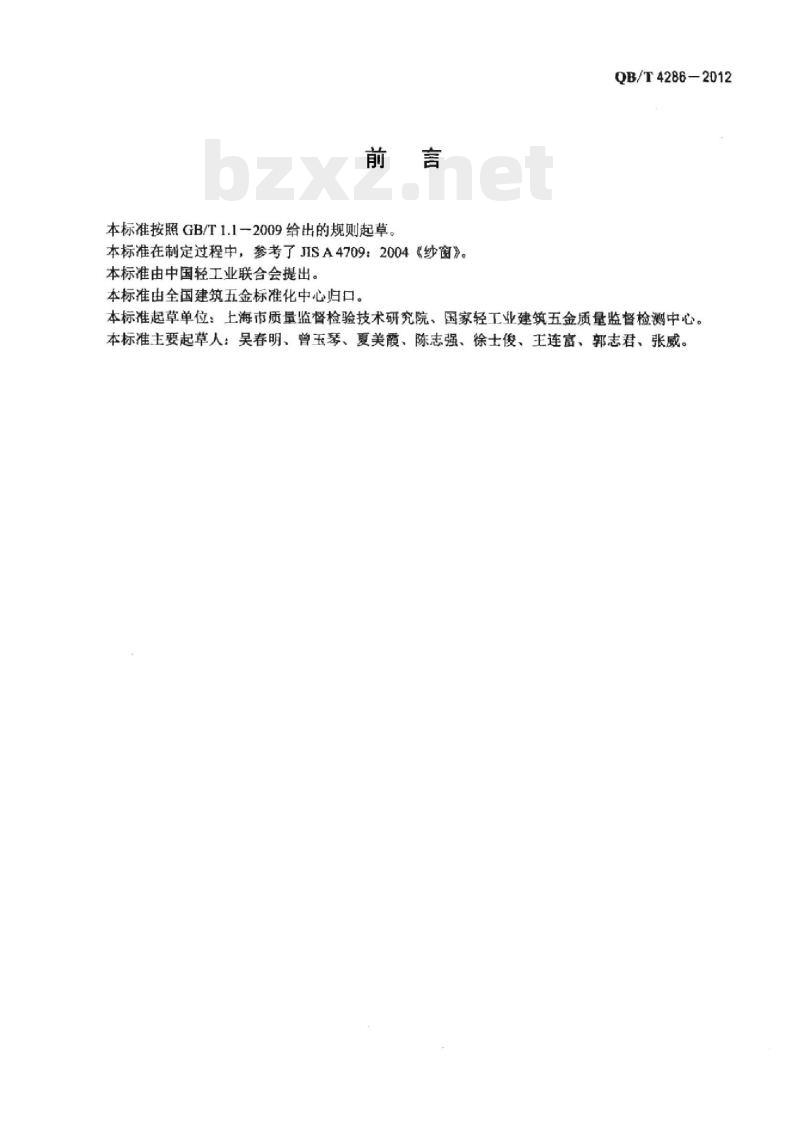

本标准按照GB/T1.12009给出的规则起草本标准在制定过程中，参考了JISA4709：2004《纱窗》。本标准由中国轻工业联合会提出。本标准由全国建筑五金标准化中心归口。QB/T4286-2012
本标准起草单位：上海市质量监督检验技术研究院，国家轻工业建筑五金质量监督检中心。本标准主要起草人：吴春明、曾玉琴、夏美霞、陈志强、徐士俊、王连富、郭志君、张威。1范围

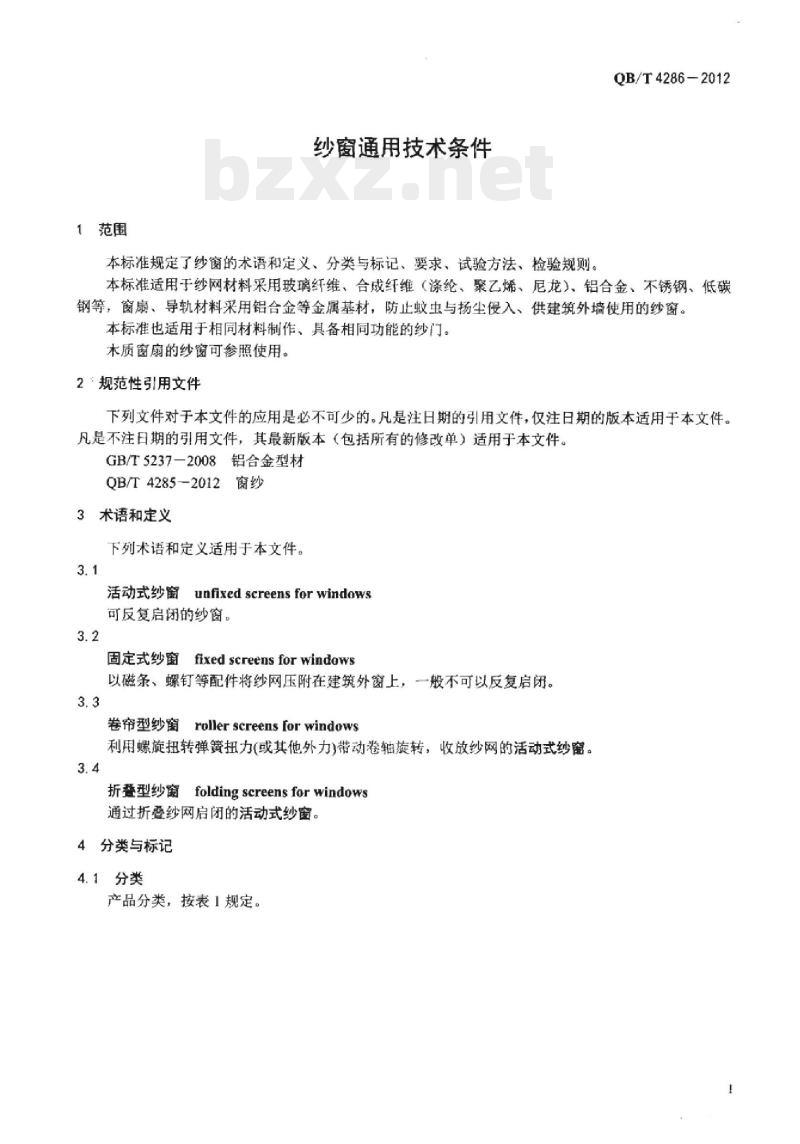

纱窗通用技术条件
本标准规定了纱窗的术语和定义、分类与标记、要求，试验方法、检验规则。QB/T4286-2012
本标准适用于纱网材料采用玻璃纤维、合成纤维（涤纶、聚乙烯、尼龙）、铝合金、不锈钢、低碳钢等，窗扇、导轨材料采用铝合金等金属基材，防止蚊虫与扬尘侵入、供建筑外墙使用的纱窗。本标准也适用于相同材料制作、具备相同功能的纱门。本质窗扇的纱窗可参照使用。
2“规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5237-2008铝合金型材
QB/T4285-2012窗纱
3术语和定义
下列术语和定义适用于本文件。3.1
活动式纱窗unfixedscreensforwindows可反复启闭的纱窗。
固定式纱窗fixedscreensforwindows以磁条、螺钉等配件将纱网压附在建筑外窗上，一般不可以反复启闭。3.3
卷帘型纱窗rollerscreensforwindows利用螺旋扭转弹簧扭力（或其他外力）带动卷轴旋转，收放纱网的活动式纱窗。3.4
折叠型纱窗folding screens for windows通过折登纱网启闭的活动式纱窗。4分类与标记
4.1分类
产品分类，按表1规定。
iiKAoNiKAca
QB/T4286—2012
第1数位
活动式
固定式
第2数位
启闭方式
卷帘型
折叠型
推拉型
平开型
分类汇总
第3数位
适用环境
注：卷帘型见图1，折叠型见图2，推拉型见图3。4.2标记
示例1：
第4数位
宽扇、导轨
铝合金
标记为：活动式纱窗，卷帘型，用于室内，铝合金窗扇、导轨，玻璃纤维纱网。示例2：
标记为：固定式纱窗，用于室内，涤纶纱网。5要求
5.1力学性能
5.1.1性能项目
纱窗按种类划分，适用不同性能项目，见表2。表2
性能项目
活动式
固定式
5.1.2性能
产品力学性能要求应符合表3规定。性能项目
抗压强度
纱网张力
启闭次数
性能项目
第5数位
纱网材料
玻璃纤维
涤纶（PET）
聚乙烯（PE）
尼龙（PA）
不锈钢
铝合金
低碳钢
抗压强度、纱网张力、肩闭次数抗压强度、纱网张力
表3性能
卸载后，纱窗可正常使用，窗扇残余变形不超过0.3%卸载后，纱网无破损
完成启闭次数试验后，纱密无异常现象，可正常使用代号
试验方法
-iiiKAoNiKAca

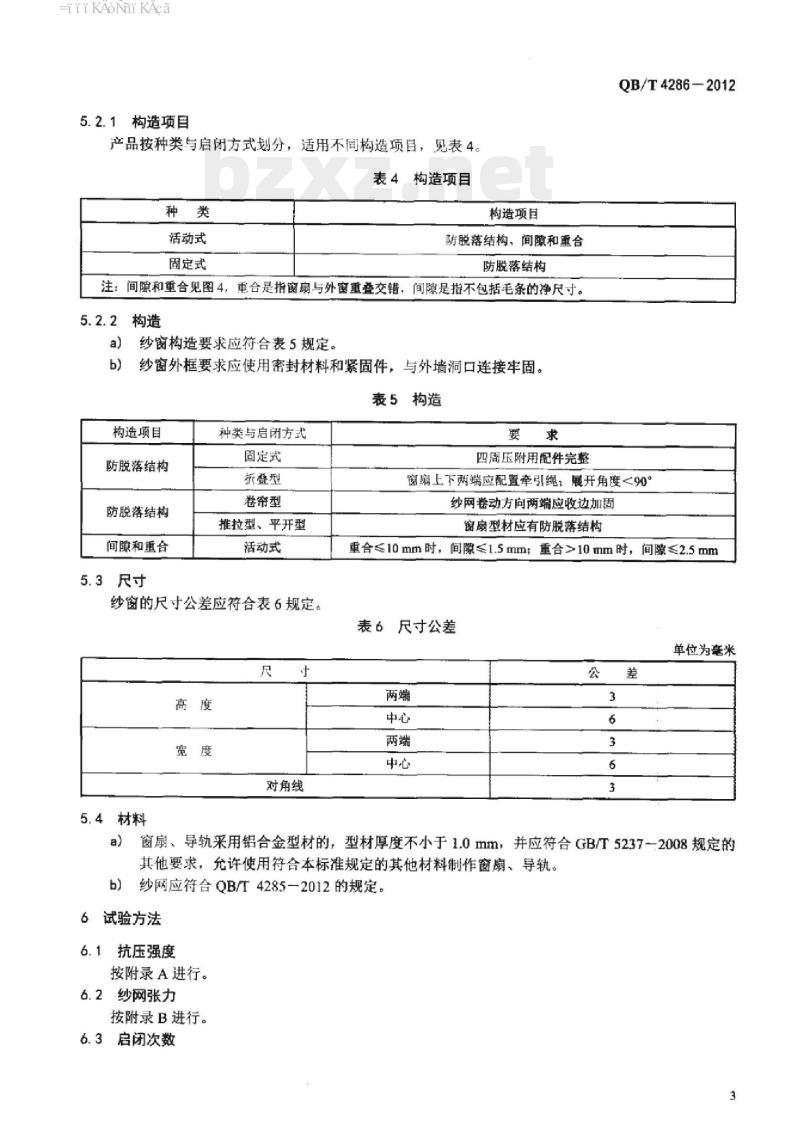

5.2.1构造项目
产品按种类与启闭方式划分，适用不同构造项目。见表4。表4构造项目
活动式
固定式
构造项目
防脱落结构、间隙和重合
防脱落结构
注：间隙和重合见图4，重合是指窗扇与外窗重登交错，间隙是指不包括毛条的净尺寸。构造
纱窗构造要求应符合表5规定。
纱窗外框要求应使用密封材料和紧固件，与外墙洞口连接牢固。b)
表5构造
构造项目
防脱落结构
防脱落结构
间隙和重合
5.3尺寸
种类与启闭方式
固定式
折叠型
卷帘型
推拉型、平开型
活动式
纱窗的尺寸公差应符合表6规定。尺
对角线
5.4材料
四周压附用配件完整
QB/T4286-2012
窗扇上下两端应配置牵引绳；展开角度<90°纱网卷动方向两端应收边加固
窗扇型材应有防脱落结构
重合≤10mm时，间隙≤1.5mm；重合>10mm时，间隙≤2.5mm表6尺寸公差
单位为毫米
窗扇、导轨采用铝合金型材的，型材厚度不小于1.0mm，并应符合GB/T5237一2008规定的其他要求，充许使用符合本标准规定的其他材料制作窗扇、导轨。纱网应符合QB/T4285一2012的规定。b)
6试验方法
6.1抗压强度
按附录A进行。
6.2纱网张力
按附录B进行。
6.3启闭次数
HiiKAoNhiKAca
QB/T4286-2012
将纱窗按使用状态垂直安装在智能式门窗力学性能试验机上，试验机功率0.5kW，拉动频率15次/min。一次启闭包括一开一关来回两个动作。先从关闭位置开始，拉动纱窗到打开位置，行程不少于90%：然后移动纱窗回到原始位置，至此，纱窗完成一次启闭。启闭10000次，检查产品能否正常使用。
6.4防脱落结构
用目测方法进行，折叠型纱窗的展开角度用量角器测量。6.5窗扇与外窗的间隙
选用精度为0.02mm游标卡尺测量，任测5个点取平均值。6.6尺寸公差
用精度为1mm的卷尺或钢直尺测量。6.7纱窗材料
纱窗所用材料进厂时，检查产品合格证或质保书等随行技术文件。有争议时，按相关标准检测。7检验规则
产品检验分出厂检验和型式检验。7.1出厂检验
7.1.1出厂检验项目包括5.2、5.3。7.1.2对产品的出厂检验项目进行逐检验，合格后方可出厂。7.1.3判定规则：经检验的项目均合格，则该批产品为合格，只要有一项不合格，则判定该批产品不合格。
7.2型式检验
7.2.1型式检验项目包括5.1、5.2、5.3。7.2.2检验条件
有下列情况之一，应进行型式检验：a)
新产品或老产品转厂生产的试制定型鉴定：当生产的产品在设计、工艺、生产设备、管理等方面有较大改变可能影响产品性能时；b)
正常生产时，定期或积累一定产量后，应周期性进行一次检验：d）产品停产半年以上恢复生产时：e)
出厂检验结果与上次型式检验有较大差异时：国家质量监督检验机构提出进行型式检验的要求时。组批、抽样方案和判定规则
a）组批、抽样方案
以同系列、同型式、同材质、同规格的产品组批，随机抽取10%且不少于3模。b）判定规则
抽检产品检验结果全部符合本标准要求时，判该批产品合格。抽检产品检验结果如有多于1撑不符合本标准要求时，判该批产品不合格。如有1撑（不多于1）抽检产品检验结果不合格，可再从该批产品中抽取双倍数量产品进行重复检验，重复检验的结果全部达到本标准要求时判定该项目合格，复检项目全部合格，判定该批产品合格，否则判定该批产品不合格。
HiiKAoNi KAca
图1卷帘型纱窗
QB/T4286-2012
HiiiKAoNiKAca
QB/T4286-2012
图2折叠型纱窗
iiKAoNiKAca
图3推拉型纱窗
QB/T4286—2012
iiKAoNi KAca
QB/T4286-2012
图4窗扇的重合与间隙
A.1试验装置
附录A
(规范性附录）
抗压强度试验方法
QB/T4286-2012
按图A.1在受检纱窗的上中下三个部位设置百分表，在中心位置通过滑轮和码施加载荷。A.2试验环境
受检纱窗按实际使用状态安装在建筑门窗边上。A.3试验步骤
确保纱窗的正确安装，检查安装面是否水平和垂直。确认测定点，应位于纱窗的中心和两端。向外加载码，重50N，时间均为1min。卸载后，检查产品是否破损或脱落。卸载后3min内，用精度为0.1mm的百分表测定各测定点①、②③的变形量5.5z8并按公式（A.1）计算残余变形5。8=[6-(6+6)/2]×100%
式中：
5—残余变形，（%）：
5，一上端变形量，单位为毫米（mm）；5一一中端变形量，单位为毫米（mm）：：一一下端变形量，单位为毫米（mm）：一纱窗高，单位为毫米（mm）。H-免费标准bzxz.net
QB/T4286-2012
说明：
-支点：
Q加载点：
50N础码5
X—变形测定点：
变形测定点序号：
纱窗高。
抗压强度试验
