【GB国家标准】 普通照明用LED模块性能要求

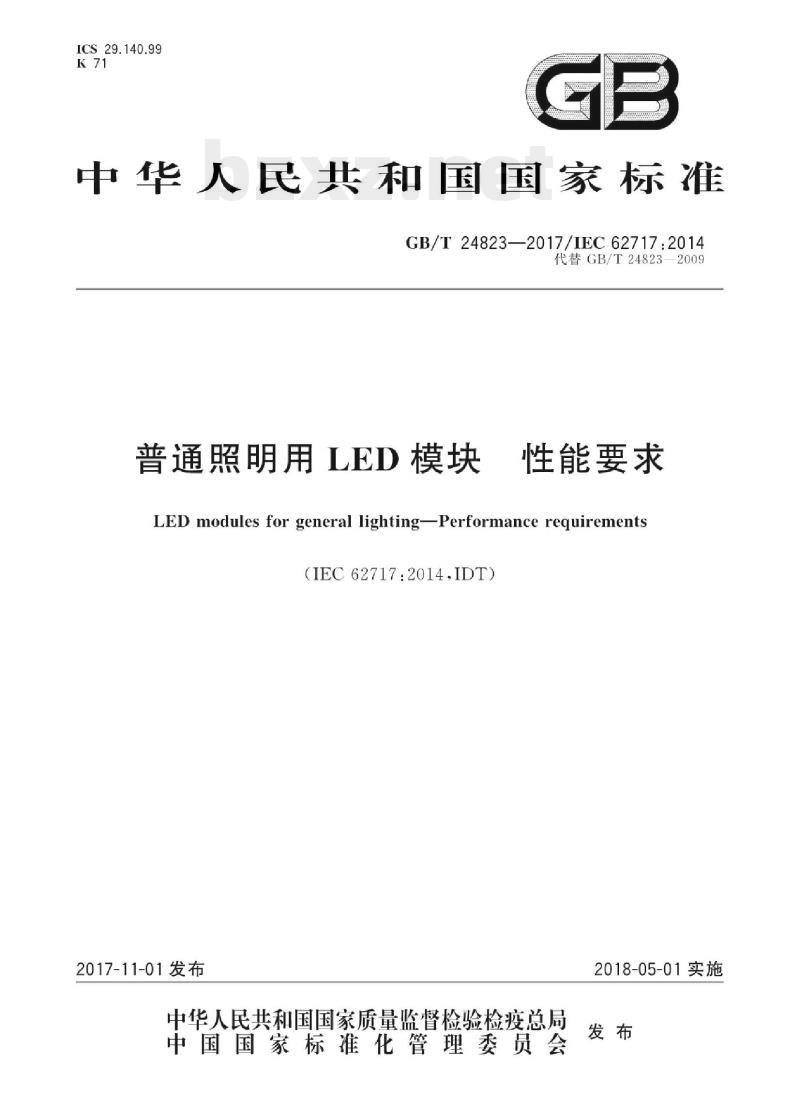

ICS29.140.99
中华人民共和国国家标雅
GB/T24823—2017/IEC62717:2014代替GB/T24823—2009
普通照明用LED模块
性能要求
LED modules for general lighting-Performance requirements（IEC62717:2014IDT)
2017-11-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-05-01实施

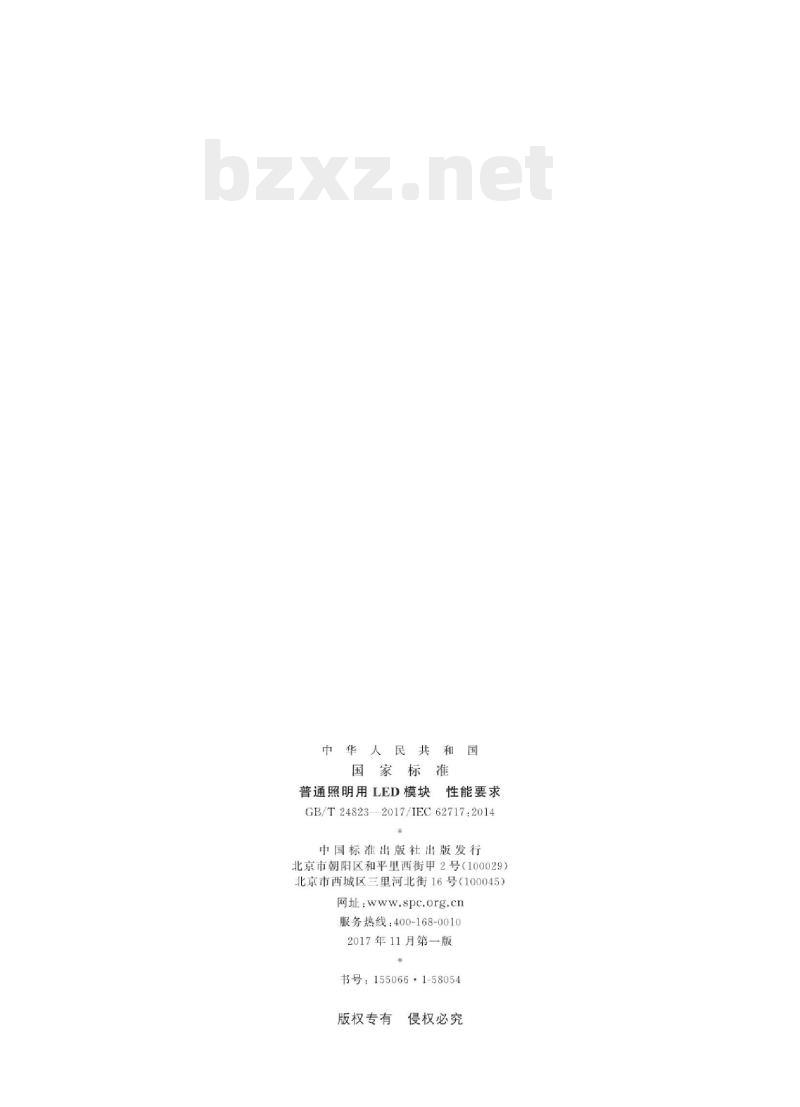

中华人民共
和国銀
国家标准
性能要求
普通照明用LED模块
GB/T24823—2017/1EC62717:2014*
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2017年11月第一版
书号：155066+1-58054
版权专有
侵权必究

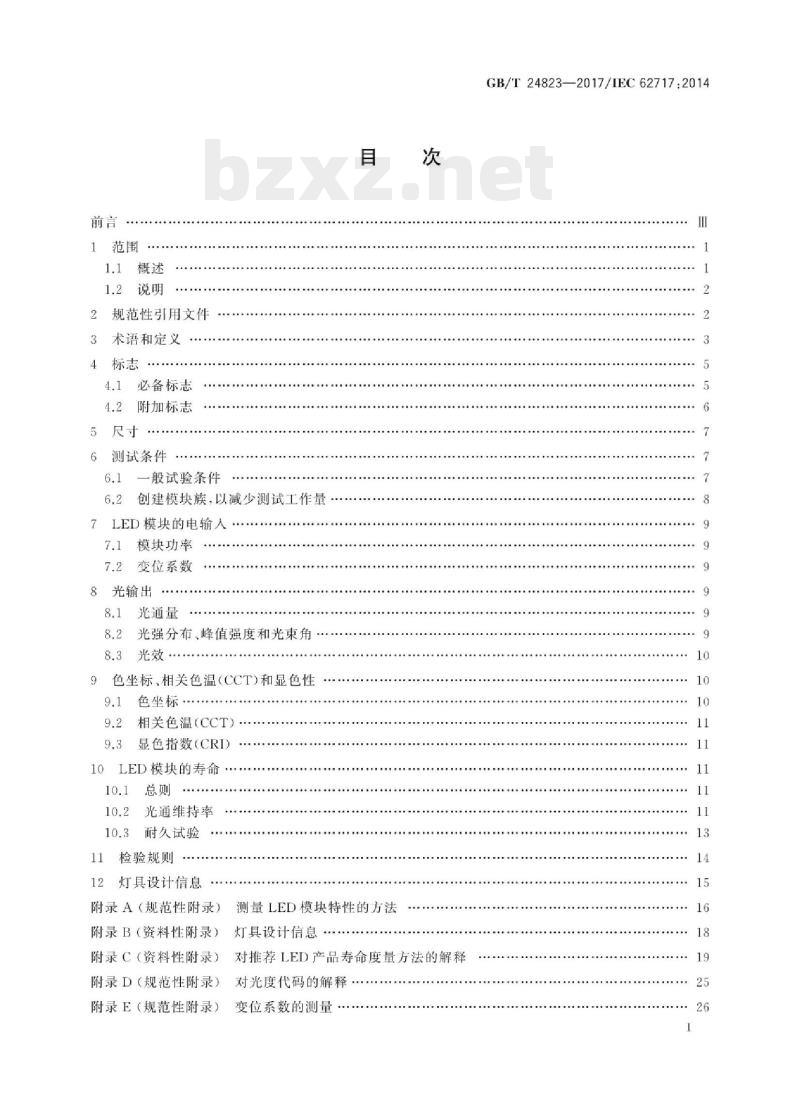

1范围
2规范性引用文件
术语和定义
必备标志
附加标志
测试条件
般试验条件
创建模块族，以减少测试工作量6.2
7LED模块的电输入
模块功率
变位系数
8光输出
光通量
8.2光强分布、峰值强度和光束角8.3光效
9色坐标、相关色温（CCT)和显色性9.1
色坐标
相关色温（CCT）
显色指数（CRI)
10LED模块的寿命
光通维持率
耐久试验
检验规则
12灯具设计信息
附录A（规范性附录）
测量LED模块特性的方法
附录B（资料性附录）灯具设计信息次
GB/T24823—2017/IEC62717:2014..............
附录C（资料性附录）对推荐LED产品寿命度量方法的解释附录D（规范性附录）
附录E（规范性附录）
对光度代码的解释
变位系数的测量
GB/T24823—2017/IEC62717:2014附录F（资料性附录）对变位系数的解释附录G（资料性附录）LED芯片和LED封装的示例附录H（资料性附录）温度测量用测试设备附录I（规范性附录）将IESLM-80用于光通维持率、显色指数、色坐标维持数据参考文献

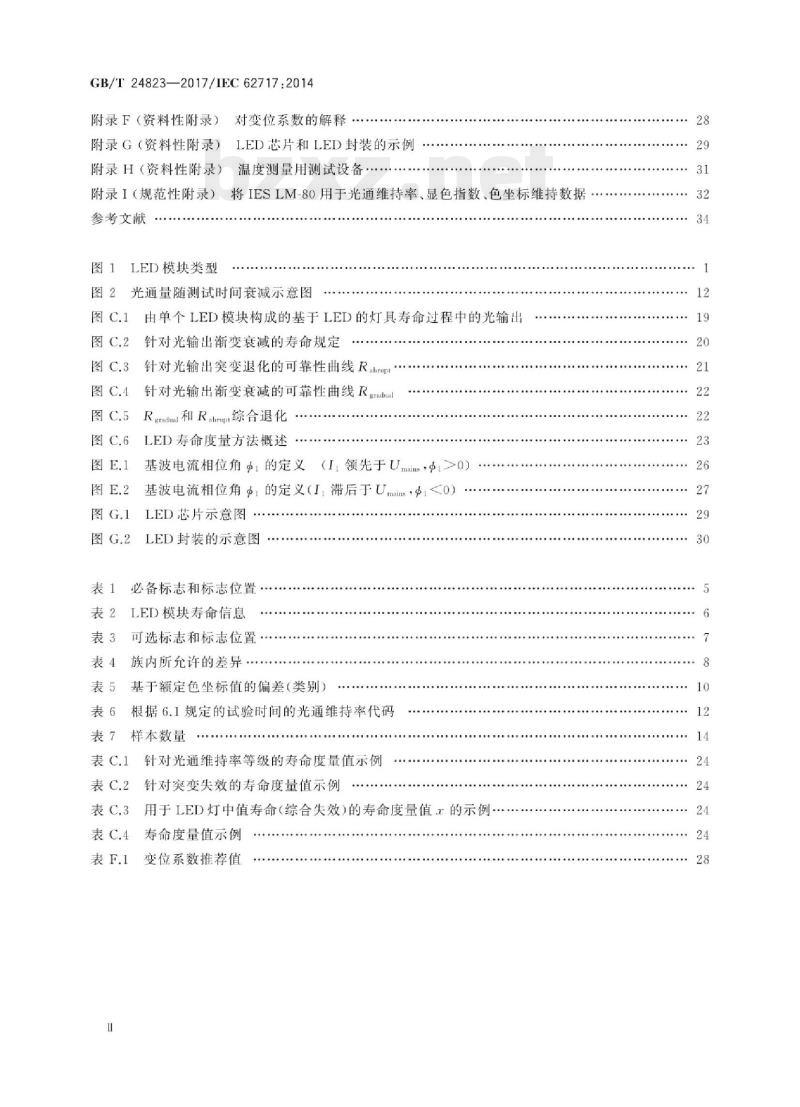

图1LED模块类型
图2光通量随测试时间衰减示意图图C.1
由单个LED模块构成的基于LED的灯具寿命过程中的光输出图C.2
针对光输出渐变衰减的寿命规定针对光输出突变退化的可靠性曲线Rabrup图C.3
针对光输出渐变衰减的可靠性曲线RgradualRgradual和Rabrupt综合退化
LED寿命度量方法概述
基波电流相位角Φ的定义（I1领先于Umainspl>0）基波电流相位角Φ的定义（I滞后于Umains，pi<0）LED芯片示意图
LED封装的示意图
必备标志和标志位置·
LED模块寿命信息
可选标志和标志位置·
表4族内所允许的差异
表5基于额定色坐标值的偏差（类别）表6根据6.1规定的试验时间的光通维持率代码表7样本数量
针对光通维持率等级的寿命度量值示例表C.2针对突变失效的寿命度量值示例表C.3此内容来自标准下载网
用于LED灯中值寿命（综合失效）的寿命度量值工的示例-寿命度量值示例
变位系数推荐值

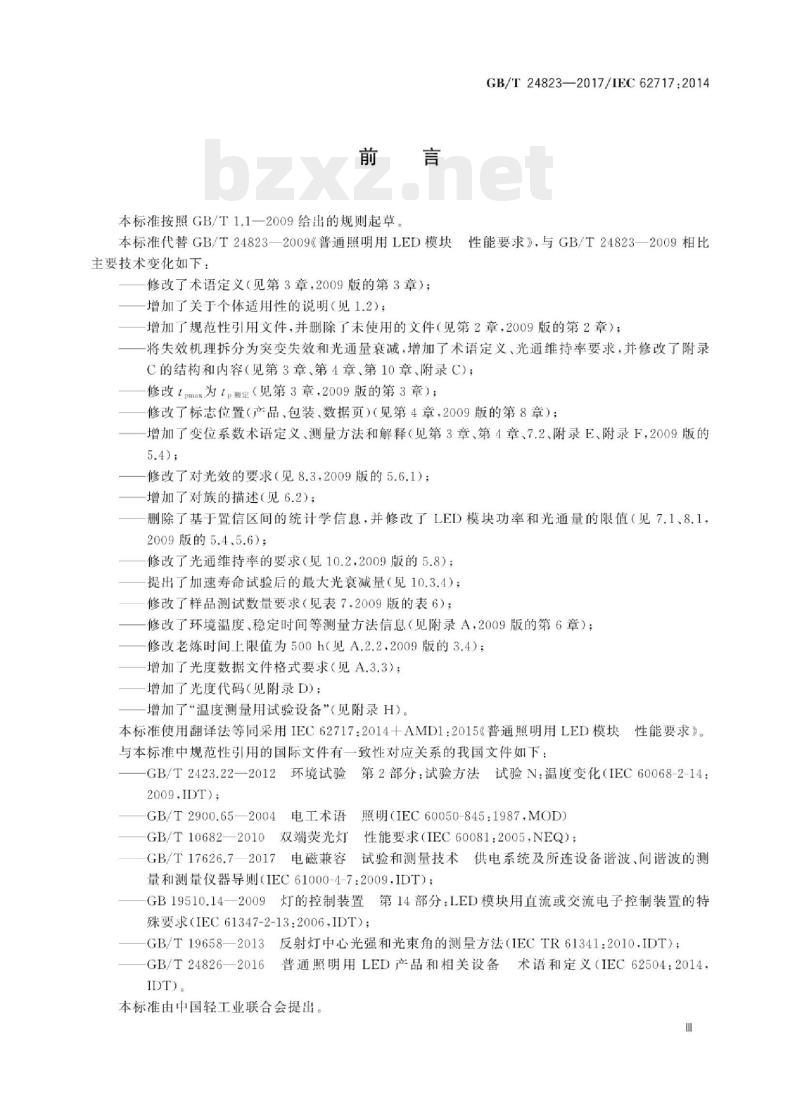

本标准按照GB/T1.1一2009给出的规则起草。GB/T24823—2017/IEC62717:2014本标准代替GB/T24823—2009《普通照明用LED模块性能要求》，与GB/T24823—2009相比主要技术变化如下：
修改了术语定义（见第3章，2009版的第3章）；增加了关于个体适用性的说明（见1.2）：增加了规范性引用文件，并删除了未使用的文件（见第2章，2009版的第2章）；将失效机理拆分为实变失效和光通量衰减，增加了术语定义，光通维持率要求，并修改了附录C的结构和内容（见第3章、第4章、第10章、附录C)；修改tpm为t额定（见第3章，2009版的第3章）；修改了标志位置（产品，包装，数据页）（见第4章，2009版的第8章）-增加了变位系数术语定义、测量方法和解释（见第3章、第4章、7.2、附录E、附录F，2009版的5.4);
修改了对光效的要求（见8.3，2009版的5.6.1）；增加了对族的描述（见6.2）；
删除了基于置信区间的统计学信息，并修改了LED模块功率和光通量的限值（见7.1、8.1，2009版的5.4、5.6）；
修改了光通维持率的要求（见10.2.2009版的5.8）；提出了加速寿命试验后的最大光衰减量（见10.3.4）；修改了样品测试数量要求（见表7.2009版的表6）；修改了环境温度、稳定时间等测量方法信息（见附录A，2009版的第6章）：修改老炼时间上限值为500h（见A.2.2，2009版的3.4）；增加了光度数据文件格式要求（见A.3.3）；增加了光度代码（见附录D)；
增加了“温度测量用试验设备”（见附录H）。本标准使用翻译法等同采用IEC62717：2014十AMD1：2015《普通照明用LED模块性能要求》。与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T2423.22—2012环境试验第2部分：试验方法试验N：温度变化（IEC60068-2-14：2009.IDT)
电工术语
GB/T2900.652004
照明（IEC60050-845：1987.MOD）GB/T10682—2010双端荧光灯性能要求（IEC60081:2005，NEQ）；GB/T17626.7一2017电磁兼容试验和测量技术供电系统及所连设备谐波、间谐波的测量和测量仪器导则（IEC61000-4-7：2009,IDT）；GB19510.14一2009灯的控制装置第14部分：LED模块用直流或交流电子控制装置的特殊要求（IEC61347-2-13：2006.IDT）；GB/T19658—2013反射灯中心光强和光束角的测量方法（IECTR61341：2010.IDT）；GB/T24826—2016普通照明用LED产品和相关设备术语和定义（IEC62504：2014，IDT)。
本标准由中国轻工业联合会提出。m
GB/T24823—2017/IEC62717:2014本标准由全国照明电器标准化技术委员会电光源及其附件分技术委员会（SAC/TC224/SC1）归口。
本标准起草单位：国家电光源质量监督检验中心（北京）、横店集团得邦照明股份有限公司、厦门通士达照明有限公司、佛山电器照明股份有限公司、湖南贝特莱尔光电科技有限公司、深圳市斯派克光电科技有限公司、浙江晨丰科技股份有限公司、浙江宇光照明科技有限公司、德清县新城照明器材有限公司、杭州奥普卫厨科技有限公司、佛山市华全电气照明有限公司、杭州华普永明光电股份有限公司、浙江晶日照明科技有限公司、北京电光源研究所。本标准主要起草人：张伟、刘倩、李迅、高涛、魏彬、彭光明、黄国梁、何文健、于太利、易青、傅康、柯柏权、陈凯、程世友、赵秀荣本标准所代替标准的历次版本发布情况为：GB/T24823—2009。
1范围
1.1概述
GB/T24823—2017/IEC62717:2014普通照明用LED模块性能要求
本标准规定了LED模块的性能要求，以及检验其符合性的试验方法和检验条件。LED模块区分为以下类型，见图1：
类型1：采用250V及以下直流或1000V及以下50Hz或60Hz交流电源供电的集成式LED模块。
类型2：通过独立控制装置的电源连接到电源电压，且内部包含有使其工作于恒定电压、恒定电流或恒定功率下的控制装置的（半集成式）LED模块类型3：用于控制模块工作于恒定电压、恒定电流或恒定功率状态下的全部控制装置均独立于模块(非集成式)的LED模块。
LED模块
电子控制装置
集成式LED模块(类型1)
LED模块
控制装置的
控制装置
控制装置的
控制单元
半集成式LED模块(类型2)
LED模块
非集成式LED模块（类型3）
带有外部控制装
置或控制装置外
部电源的LED模块
半集成式LED模块（类型2)控制装置的电源是能够将电流、电压或功率控制在设计范围内的的电子设备。半集成式LED模块类型2)控制装置的控制单元是控制输人到LEDs的电能的电子设备。带有外部控制装置的LED模块为非集成式LED模块或半集成式LED模块。图1LED模块类型
本标准的要求仅适用于型式试验。用于全部产品检验或批次检验的方法正在研究中。本标准所涵盖LED模块，基于发白光的无机LED技术。通常，LED模块的寿命长于实践中可行的试验时间。因为将测试数据在时间上做进一步推算的方法并没有标准化，所以不能以充分可信的方法对生产者宣称寿命做验证。因此，用6.1规定的试验时间来验证生产者的宣称寿命，不属于本标准范围。本标准选择指定测试时间的光通维持率代码来代替寿命验证。但是，光通维持率代码并不暗示对GB/T24823—2017/IEC62717:2014实际寿命时间的预测值。由代码表示的类别，是与生产者在测试开始前所提供信息一致的光通衰减特性的类别。
为了验证宣称寿命，需要对测试数据进行外推。基于有限测试时间的测试数据的通用预测方法正在研究中。
本标准所规定的寿命试验的通过/失效准则不同于生产者所宣称的寿命度量方法。对于所推荐寿命度量方法的解释，参见附录C。注：当模块在灯具中工作时，受灯具零部件等对LED模块性能的影响，宣称的性能数据可以与由本标准所要求的数值有偏差。
类型2和类型3的LED模块的外部电子控制装置不属于本标准要求的测试范围。对水和尘侵人的防护，见B.3。
1.2说明
符合本标准要求的集成式LED模块应能在额定电压92%～106%范围内正常启动和工作。带有外部控制装置的LED模块，其控制装置符合IEC61347-2-13和IEC62384要求时，应能正常启动和工作。所有的LED模块在生产者所指定条件下，且安装在符合IEC60598-1要求的灯具时，应能正常启动和工作。
对个体的要求适用于整体中的95%个体。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2424.5一2006电工电子产品环境试验温度试验箱性能确认（IEC60068-3-5：2001.IDT）GB17625.12012电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）（IEC610003-2:2009,IDT)
GB/T22907—2008灯具的光度测试和分布光度学（CIE121：1996，IDT）GB24819—2009普通照明用LED模块安全要求（IEC62031：2008，IDT）GB/T26180—2010光源显色性的表示和测量方法（CIE13.3：1995,IDT）IEC60050-845：1987国际电工术语照明（Internationalelectrotechnicalvocabulary：Lighting）IEC60068-2-14环境测试第2-14部分：试验一试验N温度变化（Environmentaltesting—Part2-14:TestTest N.Change of temperature)IEC60081双端荧光灯性能要求（Double-cappedfluorescentlamps-Performancespecifications)
IEC61000-4-7电磁兼容第4-7部分：试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则（Electromagneticcompatibility（EMC)一Part4-7：Testingandmeasurementtechniques-General guide on harmonics and interharmonics measurements and instrumentation,for powersupply systems and equipmentconnected thereto)IECTR61341反射灯中心光强和光束角的测量方法（Methodofmeasurementofcentrebeamintensityandbeamangle(s)ofreflectorlamps)IEC61347-2-13灯的控制装置第2-13部分：LED模块用直流或交流电子控制装置的特殊要求(Lamp controlgearPart 2-13: Particular requirements for d.c.or a.c.supplied electronic controlgearforLEDmodules)
IEC62504普通照明LED产品和相关设备术语和定义（Generallighting一LightemittingGB/T24823—2017/IEC62717:2014diode(LED)products and related equipment-Terms and definitions)CIE177：20o7白光LED光源的显色性（ColourrenderingofwhiteLEDlightsources）IESLM-8oIES认可方法：LED封装、阵列和模块的光通量和颜色维持率的测量（IESaPprovedmethod:measuring luminous flux and color maintenance of LED packages,arrays and modules)3术语和定义
IEC62504和IEC60050-845中界定的以及下列术语和定义适用于本文件。3.1
test voltage,current or powen测试电压、电流或功率
测试所使用的输入电压、电流或功率。注：A.2给出了测试电压，电流或功率的要求。3.2
luminous flux maintenance factor,lumen maintenance factor光通维持率
光源在寿命期间内燃点一定时间后所发出的光通量与初始光通量的比值，以百分数表示。注：LED光源的光通量维持率包括光学部件的退化.LED封装的光输出降低的影响，或当LED光源含有多个LEL封装时单个或多个LED封装失效的影响。3.3
初始值initial value
老炼期和稳定时间结束后的光度和电特性。注：改写IEC62612：2013，定义3.4。3.4
维持值maintained values
包括稳定时间在内的一定运行时间后标准测试条件下的光度和电特性。注：本标准规定了测试条件。
parametric failure luminous flux光通量参数失效
工作中的LED模块所发出光通量低于光通维持率所对应的光通量的失效。注1：本标准中，LED照明产品指LED模块。注2：导致参数失效的渐变失效模式示例，见图C.1。3.6
abruptfailure
突变失效
LED产品不能工作或不能发出光通量时的失效注1：本标准中，LED照明产品指LED模块注2：术语“完全失效”也通常被用于相同的目的注3：突变失效模式的示例，见图C.1。3.7
中值有效寿命（LED模块）medianusefullife（ofLEDmodules）寿命（LED模块）life（ofLEDmodules）L
50%（B）的相同类型的工作中LED模块出现参数失效而不能提供初始光通量的x百分比时的时间。
注1：中值有效寿命仅包括工作中的LED模块。注2：改写GB/T2900.65-2004.845-07-61。3
GB/T24823—2017/IEC62717:20143.8
突变失效概率abruptfailureprobabilityF(t)
选取同类型的批量LED模块中的一个LED模块，燃点给定时间t后发生失效的概率。注：改写CIE097，LSF(z)=1-F(t)，LSF为灯的存活因子。3.9
突变失效率
abruptfailurevalue
达到中值有效寿命L，时，出现不能工作失效情况的LED模块的百分比注1：AFV=F(L)X100%,LSF(L)=1-F(L)。注2：示例：假定L，=20000h且AFV=F(20000h）×100%=7%，则LSF(20000h）=1-0.07=0.93。3.10
突变失效时间timetoabruptfailureC
相同类型的初始时能工作的批量LED模块中，%出现完全不能出光的失效情况的时间。注1：突变失效时间仅包括不能工作的LED模块注2：CAFV=Lr
复合失效率combined failurevalueCFV
达到中值有效寿命L，时，出现参数失效模式或突变失效模式的LED模块的百分比。注1：CFV=50%+0.5XAFV
注2：示例：假定AFV=15%，则CFV=50%+0.5×15%=57.5%。3.12
复合寿命（LED灯的）combinedlife（ofLEDlamps）MF
相同类型的初始时能工作的批量LED模块中，%（F，)出现参数失效模式或突变失效模式时的时间。
注：复合寿命（LED灯）包括能工作和不能工作的LED灯3.13
中值复合寿命（LED灯的）mediancombinedlife（ofLEDlamps）M
相同类型的初始时能工作的批量LED灯中，50%（F5.）出现参数失效模式或突变失效模式时的时间。
注：中值复合寿命（LED灯的）包括能工作和不能工作的LED灯3.14
photometric codel
光度代码13
白光LED模块的颜色编码用相关色温和一般显色指数定义。注：光度代码的定义在IEC62504中为光色编码。3.15
tp-点tp-point
LED模块表面上测量性能温度tp和tp额定的指定位置点。1）正在研究中。
t,温度fptemperature
与LED模块性能相关的t，点的温度。GB/T24823—2017/IEC62717:2014注1：t,≤t。，仅适用于t，和t。测量点的位置相同的情况。关于te，见GB24819—2009的3.10注2：对于给定寿命，t，温度为固定值，不是变量。注3：根据宣称寿命，可以有多个tp。3.17
LED模块的推荐最高工作温度
recommended maximum LED module operating temperature valuetp额定
对应于生产者或销售商宣称的额定性能参数的最高工作温度注：tp额定≤t。，仅适用于tp翻定和t。测量点的位置相同的情况，关于t。见GB24819—2009的3.10。3.18
LED芯片LED die
制造有给定功能电路的一块半导体材料。注：LED芯片结构示意图，见图G.1。3.19
变位系数displacementfactor
用cospi表示，1为电源电压基波和电源电流基波之间的相位角。3.20
可扩展LED模块
scaleableLEDmodule
根据特定规则设计的LED模块，且其特性与特定几何尺寸成比例。注：例如：设计为单位长度消耗固定功率的线性LED模块。每50cm模块长度，消耗功率为10W，总光通量为50Clm，每100cm模块长度，消耗功率为20W、总光通量为1000lm，如果将LED模块布置在一个卷轴或类似的大单元上，则认为LED模块是可以扩展的。3.21
族family
具有相同特性和控制方法（集成、半集成、非集成）的LED模块的归类，这些分类依据材料、部件、和/或加工方法的共同特征来区分。4标志
必备标志
表1中的参数信息应由生产者或销售商给出，并标注在指定位置上。除t-点(列项i)、尺寸(列项n)和是否具有散热器(列项o)外，其他信息均对应于性能相关的最高工作温度tp额定。
这些信息是对IEC62031所规定强制性标志的补充对于可扩展LED模块，请参阅6.1，并在说明书上标注参考尺寸。表1必备标志和标志位置
a）额定光通量/lm
b）光度代码（见附录D)
LED模块
LED模块数据表、说明书或网站
GB/T24823—2017/IEC62717:2014参
额定中值有效寿命（h）和相关联的额定光通维持率（）
额定突变失效率/%
光通维持率代码（见表6)
额定色坐标类别，包括初始值和维持值（见表5）
相关色温/K
额定显色指数
LED模块的t翼克/℃*
tp-点
老炼时间/h(如果不为0)
环境温度范围
额定光效/（1m/W）
尺寸，包括尺寸容差
是否具有散热器
s）变位系数
升温速度
1K/min或者
10K/min
“×”代表要求，“”代表不要求表1（续）
LED模块
。如果LED模块上的空间不够大，可以标注在包装上，包装
LED模块数据表、说明书或网站
如果t-点和t。-点位置相同，那么-点在模块上就不需要单独标出，但是要在产品数据表中给出。产品的t点可以选择标记在产品上还是产品数据表/说明书/网站上。正在研究中。
如果产品不是用面向终端消费者的交付包装，则不需要在包装上标记a)和b)。附加标志
对于带或者不带热管理装置的内装式和集成式LED模块，建议生产者或销售商给出在t-点处依据表1的至少3个温度（包括推荐t定）与相应预计寿命之间的关系，示例见表2。对于独立式LED模块，建议生产者或销售商给出（包括25℃在内）的至少3个环境温度与相应预计寿命之间的关系，示例见表2。表2LED模块寿命信息
tp-点处所测得tp温度
额定寿命
值由LED模块生产者宣称。
XX XXX
XX XXX
XXXXX:
