【GB国家标准】 计时仪器柄头和密封管的设计和尺寸

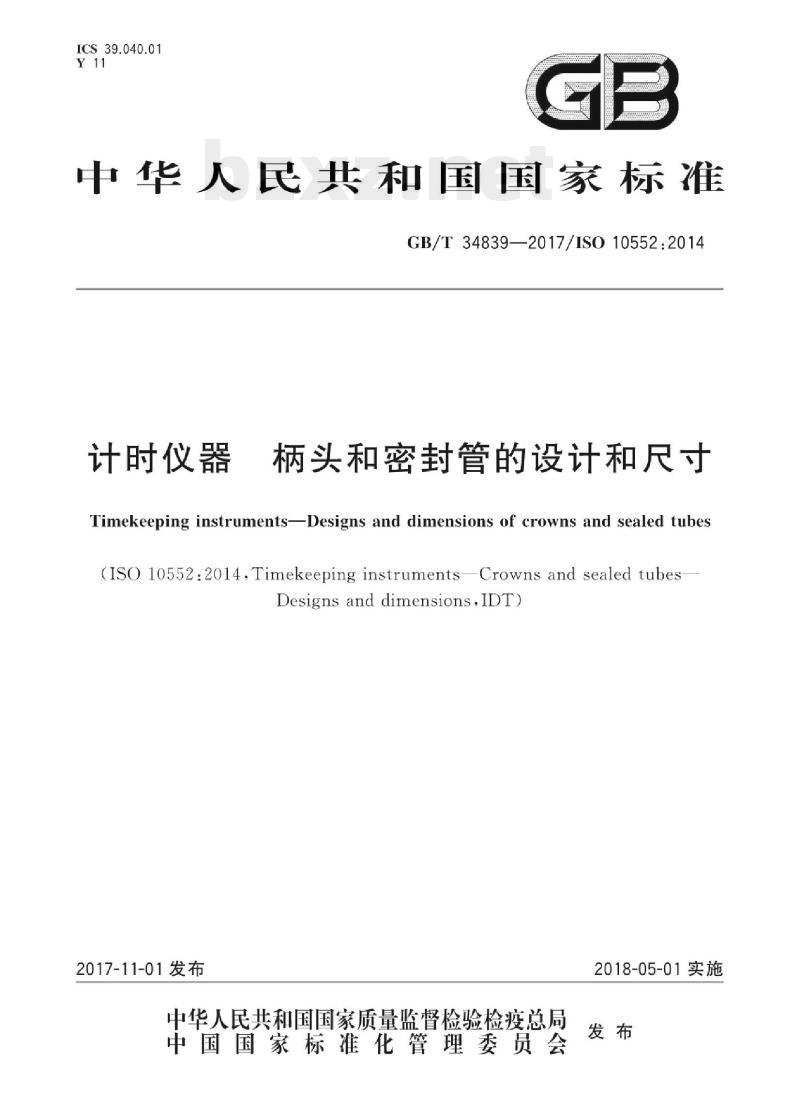

ICS39.040.01
中华人民共和国国家标准
GB/T34839—2017/1IS010552:2014计时仪器
柄头和密封管的设计和尺寸
Timekeeping instrumentsDesigns and dimensions of crowns and sealed tubes(ISO10552:20l4,TimekeepinginstrumentsCrownsandsealedtubesDesigns and dimensions,IDT)
2017-11-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-05-01实施

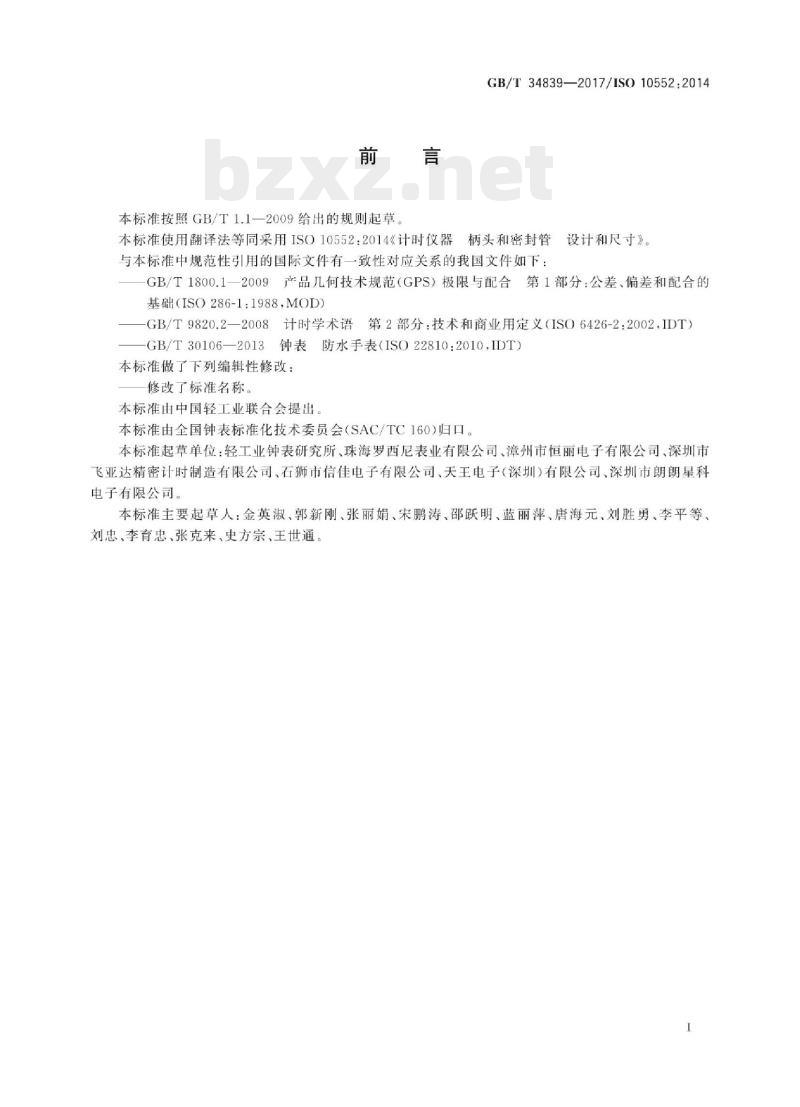

本标准按照GB/T1.1一2009给出的规则起草GB/T348392017/IS010552:2014
本标准使用翻译法等同采用ISO10552：2014《计时仪器柄头和密封管设计和尺寸》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：GBT1800.1一2009产品儿何技术规范（GPS）极限与配合第1部分：公差，偏差和配合的基础（ISO286-1：1988.MOD
-GB/T9820.2—2008计时学术语第2部分：技术和商业用定义（ISO6426-2：2002，IDT）GB/T30106—2013钟表防水手表（ISO22810：2010.IDT）本标准做了下列编辑性修改：
修改了标准名称。
本标准由中国轻工业联合会提出。本标准由全国钟表标准化技术委员会（SAC/TC160）归口。本标准起草单位：轻工业钟表研究所、珠海罗西尼表业有限公司、漳州市恒丽电子有限公司、深圳市飞亚达精密计时制造有限公司，石狮市信佳电子有限公司，天王电子（深圳）有限公司，深圳市朗朗星科电子有限公司。
本标准主要起草人：金英淑、郭新刚、张丽娟、宋鹏涛、邵跃明、蓝丽萍、唐海元、刘胜勇、李平等、刘忠、李育忠、张克来、史方宗、王世通。I

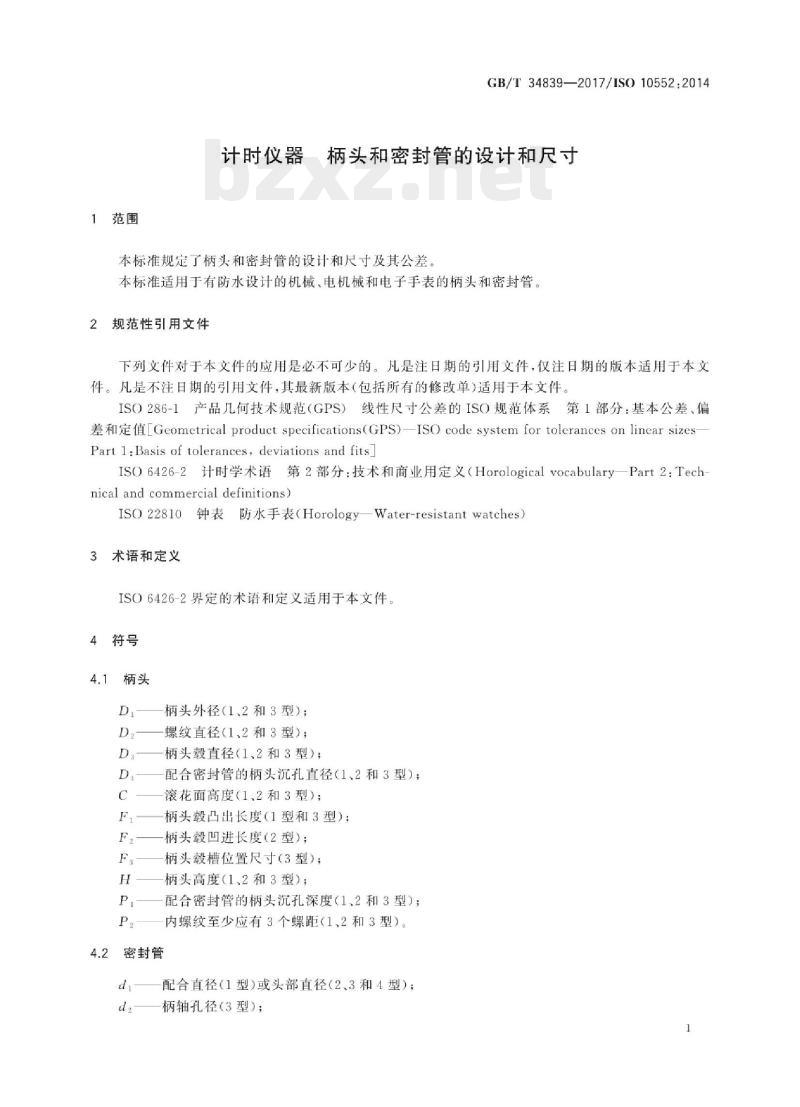

1范围
GB/T34839—2017/IS010552:2014计时仪器
柄头和密封管的设计和尺寸
本标准规定了柄头和密封管的设计和尺寸及其公差本标准适用于有防水设计的机械、电机械和电子手表的柄头和密封管。2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。ISO286-1产品几何技术规范（GPS）线性尺寸公差的ISO规范体系第1部分：基本公差，偏差和定值[Geometrical product specifications(GPS)ISO code system for tolerances on linear sizesPart l.Basis of tolerances, deviations and fitsISO6426-2计时学术语第2部分：技术和商业用定义（Horologicalvocabulary—Part2：Technical and commercial definitions)ISO2281o钟表防水手表（Horology—Water-resistantwatches）3术语和定义
ISO6426-2界定的术语和定义适用于本文件。4符号
4.1柄头
柄头外径（1、2和3型）；
螺纹直径（1、2和3型）；免费标准bzxz.net
柄头毂直径（1、2和3型）；
配合密封管的柄头沉孔直径（1、2和3型）；滚花面高度（1、2和3型）；
柄头毂凸出长度（1型和3型）；柄头毂凹进长度（2型）；
柄头毂槽位置尺寸（3型）；
柄头高度（1、2和3型）；
配合密封管的柄头沉孔深度（1、2和3型）；内螺纹至少应有3个螺距（1、2和3型）。2密封管
配合直径（1型）或头部直径（2、3和4型）；柄轴孔径（3型）；
GB/T34839—2017/ISO10552.2014d
配合直径（2型和3型）；
d—一孔径（1、2和4型）或装柄头毂的孔径（3型）；——总长度（1、2、3和4型）；ti
密封管凸出长度（1型）或头部长度（2、3和4型）；装柄头毂的孔深度（3型）。
5柄头和密封管的设计和尺寸
5.1一个密封圈的柄头
尺寸C和H（见图1)可以根据用户要求变化。其他尺寸和公差见表1和表2中的规定。公差按ISO286-1的规定。柄头P（见图1)的最小深度应大于密封管1的长度（见图2）1型和2型柄头密封圈的内径（见图1）应比1.2、3型密封管的直径d，（见图2）小0.20mm～0.25mm。
1型和2型柄头（见图1)，钻孔后成品厚度（H减P2）应不小于0.60mm1型柄头（见图1），柄头毂凸出长度F，应为0.50mm（公差js12）。2型柄头（见图1)，柄头毂末端F应凹进配1型和2型密封管的柄头中0.10mm（公差js12），凹进配3型密封管的柄头中0.20mm（公差js12）。1型和2型柄头（见图1和表1)，柄头毂的直径D：定义如下：D=d4-0.08mm和D≥Dz+0.27mm
3型柄头（见图1和表2），柄头毂凸出长度F应为1.60mm~2.60mm（公差js12）3型柄头（见图1和表3），柄头毂槽的位置尺寸F，应为1.40mm~2.00mm（公差js12）5.2密封管
为了保持1、23型密封管（见图2）在d,=1.50mm和1.60mm时管外末端的平整性，密封管的边缘应呈曲率过渡（朝向管的末端），并保持与直径d1所指示的外表面相切。1、2、3和4型密封管的尺寸和公差见表3至表5中的规定。对于管壁厚度小于0.125mm的密封管应焊接。对于阶梯型密封管，阶梯的最小长度应不小于阶梯直径。密封管的总长度/应视情况而定：建议值从0.10mm起间隔0.10mm。应根据ISO22810对成品表进行密封性检验。1、2和3型柄头可允许使用两个密封圈。对于金密封管，不建议使用以下尺寸：1型和2型密封管：d=1.50mmzd，=1.60mm；3型密封管：di=1.50mm；
4型密封管：d，=1.40mm
6命名
柄头的缩写命名为D.XDXD：XP,XF.型GB/T34839。示例1：
4.00XS0.80X1.17X0.501型GB/T348394.00XS0.80X1.05X1.803型GB/T348392
密封管的缩写命名为d，X,XI....型GB/T34839。示例2：
2.00X1.90X3.502型GB/T34839
柄头尺寸图
GB/T34839—2017/ISO10552:2014GB/T34839—2017/ISO10552.2014表11型和2型柄头的尺寸和公差
23型柄头的尺寸和公差
单位为毫米
单位为毫米
上条柄
密封管尺寸图
GB/T34839—2017/ISO10552:2014单位为毫米
1型和2型密封管的尺寸和公差
上条柄
单位为毫米
GB/T34839—2017/IS010552.2014d,
上条柄
表3（续）
表43型密封管的尺寸和公差
上条柄
54型密封管的尺寸和公差
上条柄
上条柄
单位为毫米
单位为毫米
单位为毫米
GB/T34839-2017
