【QB轻工标准】 灯杆 第1部分:一般要求

ICS29.140.40
分类号：K74
备案号：58809-2017
中华人民共和国轻工行业标
QB/T5093.1-2017
灯杆第
第1部分：一般要求
Lighting columns-Part 1: general requirements2017-04-12发布
中华人民共和国工业和信息化部2017-10-01实施

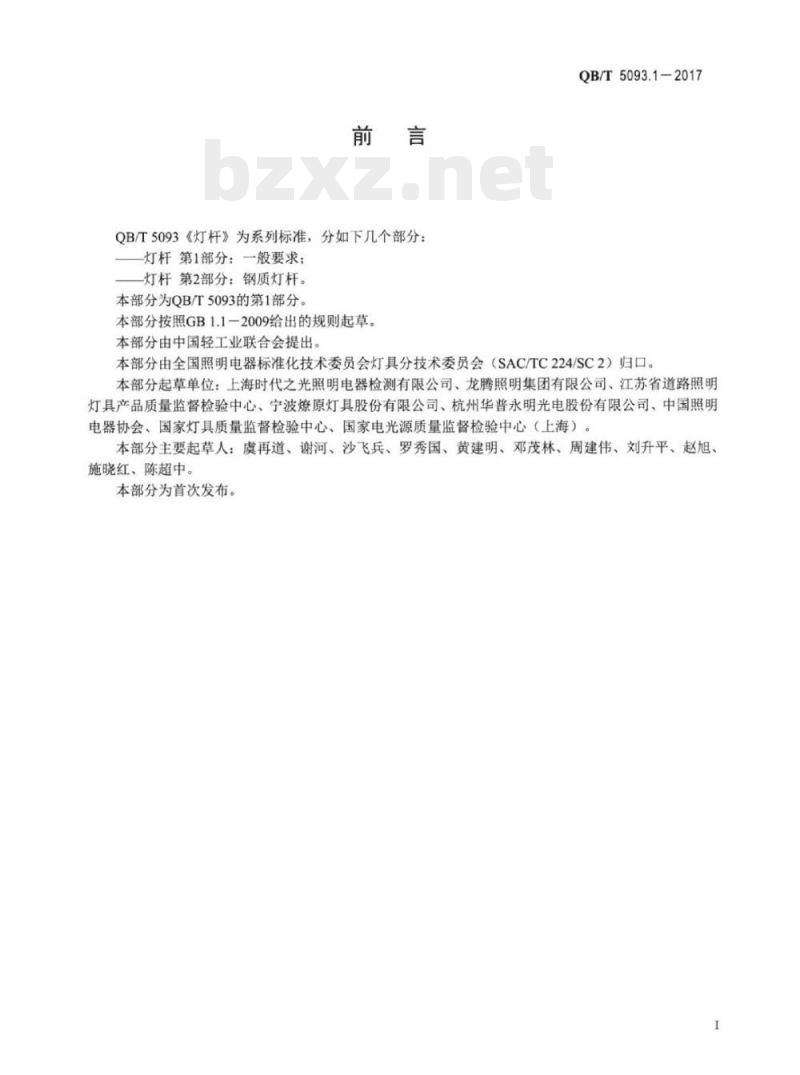

QB/T5093《灯杆》为系列标准，分如下几个部分：灯杆第1部分：一般要求；
灯杆第2部分：钢质灯杆。
本部分为QB/T5093的第1部分。
本部分按照GB1.1一2009给出的规则起草。本部分由中国轻工业联合会提出。QB/T5093.1-2017
本部分由全国照明电器标准化技术委员会灯具分技术委员会（SAC/TC224/SC2）归口。本部分起草单位：上海时代之光照明电器检测有限公司、龙腾照明集团有限公司、江苏省道路照明灯具产品质量监督检验中心、宁波燎原灯具股份有限公司、杭州华普永明光电股份有限公司、中国照明电器协会、国家灯具质量监督检验中心、国家电光源质量监督检验中心（上海）本部分主要起草人：虞再道、谢河、沙飞兵、罗秀国、黄建明、邓茂林、周建伟、刘升平、赵旭、施晓红、陈超中。
本部分为首次发布。

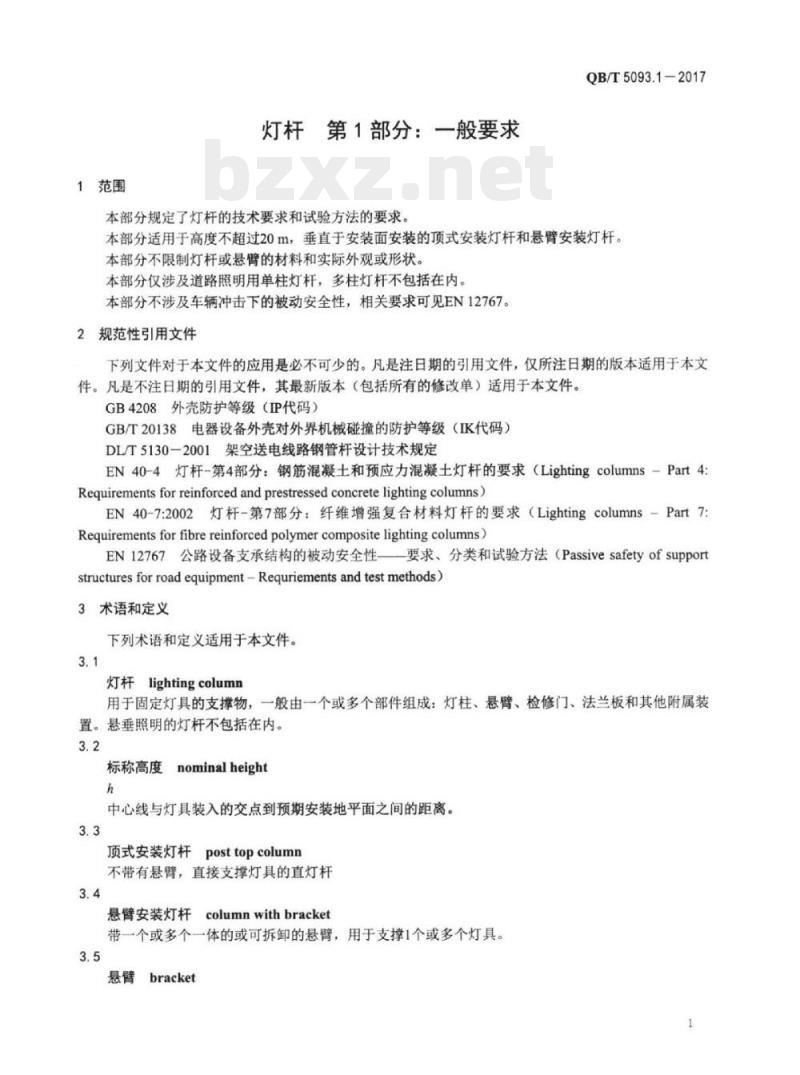

1范围
灯杆第1部分：一般要求
本部分规定了灯杆的技术要求和试验方法的要求。QB/T5093.1-2017
本部分适用于高度不超过20m，垂直于安装面安装的顶式安装灯杆和悬臂安装灯杆。本部分不限制灯杆或悬臂的材料和实际外观或形状。本部分仅涉及道路照明用单柱灯杆，多柱灯杆不包括在内。本部分不涉及车辆冲击下的被动安全性，相关要求可见EN127672规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4208外壳防护等级（IP代码）GB/T20138电器设备外壳对外界机械碰撞的防护等级（IK代码）DL/T5130一2001架空送电线路钢管杆设计技术规定EN40-4灯杆-第4部分：钢筋混凝土和预应力混凝土灯杆的要求（Lightingcolumns-Part4:Requirementsforreinforcedandprestressedconcretelightingcolumns）EN40-7:2002灯杆-第7部分：纤维增强复合材料灯杆的要求（Lightingcolumns-Part7:Requirementsforfibrereinforcedpolymercompositelightingcolumns)EN12767公路设备支承结构的被动安全性一要求、分类和试验方法（Passivesafetyof supportstructuresforroadequipment-Requriementsandtestmethods）3术语和定义
下列术语和定义适用于本文件。3.1
灯杆lightingcolumn
用于固定灯具的支撑物，一般由一个或多个部件组成：灯柱、悬臂、检修门、法兰板和其他附属装置。悬垂照明的灯杆不包括在内。3.2
标称高度
nominal height
中心线与灯具装入的交点到预期安装地平面之间的距离。3.3
顶式安装灯杆posttopcolumn
不带有悬臂，直接支撑灯具的直灯杆3.4
悬臂安装灯杆columnwithbracket带一个或多个一体的或可拆卸的悬臂，用于支撑1个或多个灯具。3.5

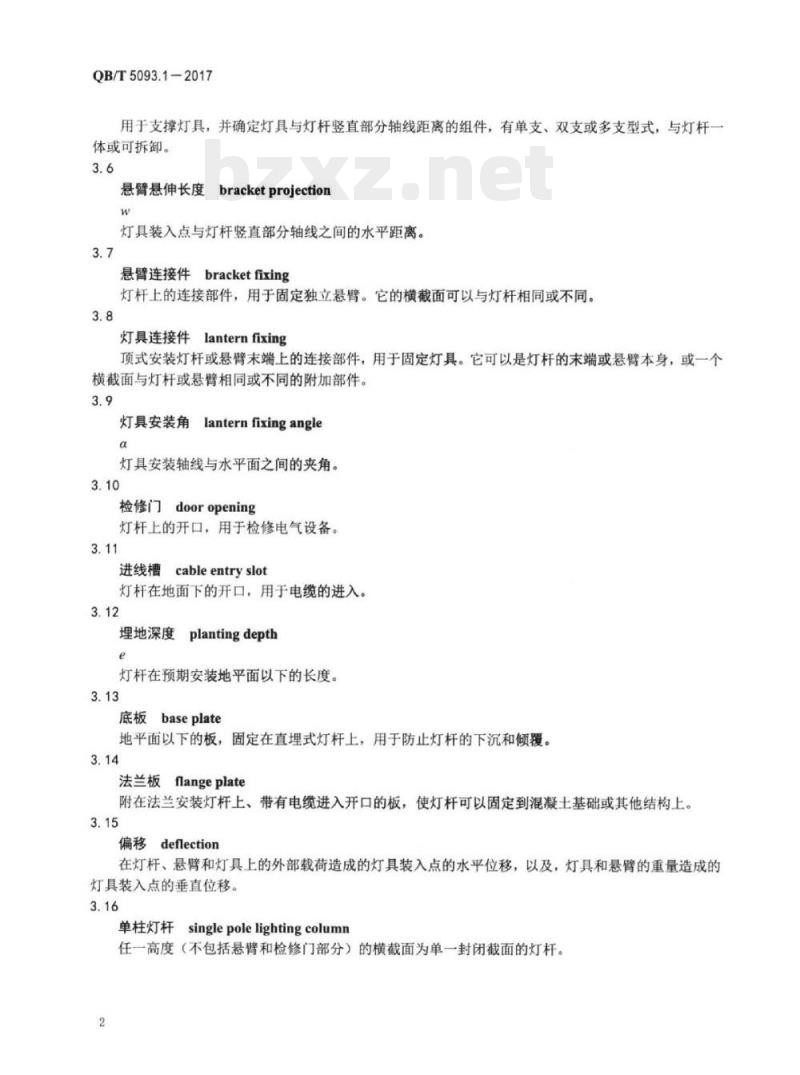

悬臂bracket
QB/T5093.1—2017
用于支撑灯具，并确定灯具与灯杆竖直部分轴线距离的组件，有单支、双支或多支型式，与灯杆一体或可拆卸。
悬臂悬伸长度bracketprojectionw
灯具装入点与灯杆竖直部分轴线之间的水平距离。3.7
bracketfixing
悬臂连接件
灯杆上的连接部件，用于固定独立悬臂。它的横截面可以与灯杆相同或不同。3.8
灯具连接件
手lanternfixing
顶式安装灯杆或悬臂末端上的连接部件，用于固定灯具。它可以是灯杆的末端或悬臂本身，或一个横截面与灯杆或悬臂相同或不同的附加部件。3.9
lanternfixingangle
灯具安装角
灯具安装轴线与水平面之间的夹角。3.10
检修门dooropening
灯杆上的开口，用于检修电气设备。3.11
进线槽
cableentryslot
灯杆在地面下的开口，用于电缆的进入。3.12
埋地深度
plantingdepth
灯杆在预期安装地平面以下的长度。3.13
底板baseplate
地平面以下的板，固定在直埋式灯杆上，用于防止灯杆的下沉和倾覆。3.14
法兰板flangeplate
附在法兰安装灯杆上、带有电缆进入开口的板，使灯杆可以固定到混凝土基础或其他结构上。3.15
偏移deflection
在灯杆、悬臂和灯具上的外部载荷造成的灯具装入点的水平位移，以及，灯具和悬臂的重量造成的灯具装入点的垂直位移。
单柱灯杆singlepolelightingcolumn任一高度（不包括悬臂和检修门部分）的横截面为单一封闭截面的灯杆。2
4技术要求和试验方法
4.1尺寸及公差
4.1.1标称高度
4.1.1.1尺寸规格

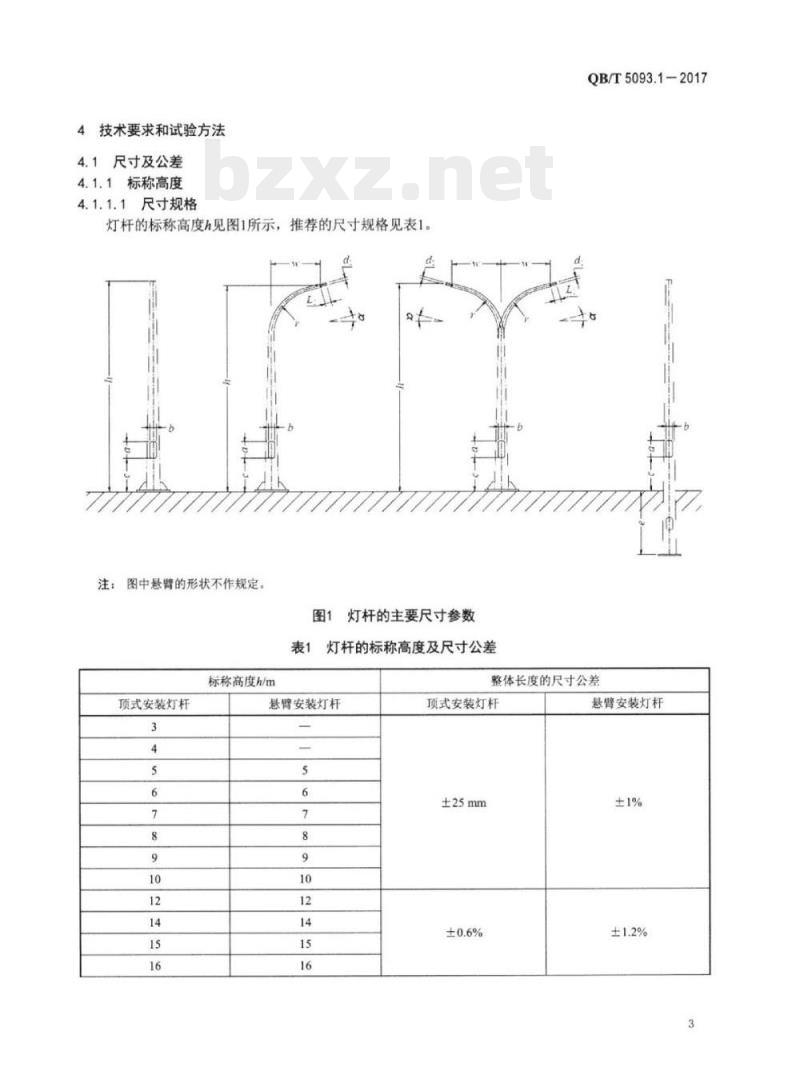

灯杆的标称高度h见图1所示，推荐的尺寸规格见表1注：图中悬臀的形状不作规定。图1灯杆的主要尺寸参数
表1灯杆的标称高度及尺寸公差
标称高度h/m
顶式安装灯杆
悬臂安装灯杆
QB/T5093.1-2017
整体长度的尺寸公差
顶式安装灯杆
±25mm
悬臂安装灯杆
QB/T5093.1-2017
顶式安装灯杆
整体长度是指：
标称高度h/m
悬臂安装灯杆
1）带法兰板的灯杆的整体长度为h：2）直埋式灯杆的整体长度为h+e。表1（续）
4.1.1.2顶式安装灯杆的整体长度的尺寸公差整体长度的尺寸公差
顶式安装灯杆
顶式安装灯杆的整体长度的尺寸公差应满足表1的要求。4.1.1.3悬臂安装灯杆的整体长度的尺寸公差悬臂安装灯杆的整体长度的尺寸公差应满足表1的要求。注：独立悬臂可通过悬臂连接件固定到灯杆上。4.1.1.4合格判定
合格性通过测量检验。
4.1.2悬臂悬伸长度
悬臂悬伸长度w的要求如下：
悬臂悬伸长度由具体道路情况而定，但W值不宜大于h/4；a）
悬臂安装灯杆
推荐的悬臂悬伸长度规格为0.3m、0.5m、0.75m、1.0m、1.25m、1.5m、2.0m、2.25m2.5m、3.0m、3.5m和4.5m；
悬臂悬伸长度的公差应为土2%。合格性通过测量检验。
4.1.3灯具安装角
灯具安装角α的要求如下：
a）灯具安装角由具体道路情况而定，推荐优选的规格为5°8%10%、12°和15°b）无负载情况下，灯具安装角的公差应为土2°，悬臂轴和安装轴之间的偏移不应超过土2°。合格性通过测量检验。
4.1.4灯具连接件尺寸
灯具连接件尺寸的要求如下：bzxZ.net
a）灯具连接件的直径d应符合表2的要求，一体成形锥形杆的灯具连接件尺寸见图2，其直径d,应在{处测得：
图2锥形杆灯具连接件尺寸图
b）长度1由具体灯具和灯杆的材质情况而定，推荐的尺寸规格见表2。表2灯具连接件的尺寸
顶式安装灯杆
≥130
QB/T5093.1-2017
单位为毫米
悬臂安装灯杆
≥100
≥130
c）灯具连接件的直径di的公差为（0，-0.03d）mm，长度1的公差为土2mm。
合格性通过测量检验。
4.1.5检修门
检修门的要求如下：
a）检修门的尺寸图见图3。离地高度c应符合表3的要求，圆角半径N不应小于15mm；b）推荐的开口长a和宽b见表3。合格性通过测量检验。
图3检修门尺寸图
OB/T5093.1-2017
埋地深度
3门开口尺寸
圆角N
单位为毫米
离地高度c
≥300
直埋式灯杆的埋地深度e应考虑安装的土壤和基础条件，通过设计计算或试验来确定，推荐的最小值见表4。直埋式灯杆宜带有进线槽，便于电缆的进入。合格性通过测量检验。
标称高度h
9、10
12、14、15、16、18
埋地深度
单位为米
最小埋地深度e
若直埋式灯杆带有底板，如图4所示，底板的尺寸应为300mm×300mm或400mm×400mm，最小厚度为4mm。
带底板的直埋式灯杆
合格性通过测量检验。
4.1.8法兰板
法兰板的要求如下：
a）法兰板厚度、螺钉槽孔直径d和固定螺钉的设计应通过计算或试验来确定：6
法兰中间走线孔的直径d不应小于75mm：如有直槽孔，最大允许的转动应为土5°，即旋转角度B不应大于10°：法兰板的主要尺寸见图5，推荐的尺寸规格见表5。注：本部分不规定法兰板的外形。d
标称高度
合格性通过测量检验。
法兰板的主要尺寸
表5法兰板尺寸
方形法兰板
分度圆直径
4.1.9金属灯杆横截面尺寸公差
金属灯杆横截面尺寸公差的要求如下：圆形横截面直径的尺寸公差应为标称值的士3%：a)
多边形横截面两平面间距的尺寸公差应为标称值的土4%。d
QB/T5093.1—2017
圆形法兰板
分度圆直径
合格性通过量具测量，分别取顶端和底端的两个截面，每个截面上至少选择不同的3个位置进行测量，测量点应避开焊缝处，测量值均应满足要求。若有疑问，可增加测量截面。7
QB/T5093.1—2017
直线度
下要求：
直埋式灯杆的直线度公差应在无负载状态下（如图6所示，灯杆水平放置）测量，并满足以整长的直线度公差△x≤0.003l。直埋式灯杆的整体长度1为h+e：每个测量段的直线度公差△x≤0.003△l。△1为测量段的长度，△1不应小于1m。21
图6直线度公差（单位：m）
4.1.10.2对于整长的直线度，在灯杆两端固定一根线，拉紧，用直尺或卷尺测量线到灯杆表面的最大距离，该最大距离即为整长的直线度公差。4.1.10.3对于测量段的直线度，将直线度量规（见图7）置于灯杆表面，以不超过1m的间隔沿灯杆母线移动量规，如整个过程中量规两端始终不同时接触灯杆表面，则为合格。1m
说明：①接触待测物的边。
注：图中3mm的公差为（+0.01，+0.05）mm。图7直线度量规
4.1.11垂直度公差
对于带有法兰板的灯杆，灯杆垂直轴和法兰盘平面垂直轴的夹角9不应超过1°。在水平面上使用垫高等方式调整灯杆至轴线水平，即h，与h2相等，如图8所示，将标准直角尺放在水平面上靠住法兰板，测量法兰板到直角尺靠住边的最大距离6，法兰板在直角尺靠住边的投影长度为e，则夹角6=arctan(8/)
4.2结构要求
灯杆的结构应符合以下要求：
垂直度测量示意图
灯杆的可触及表面应光滑和流畅，无易造成伤害的锐边、毛刺：a)
灯杆检修门应具有防撬卸功能，维护和操作时应使用专用工具：QB/T5093.1—2017
为安装和维修安全，检修门所在的位置应便于施工人员正面观察来车情况：例如：检修门不处于机动车道一侧，也不处于背对相邻机动车道的来车位置，如图9所示。图9检修门位置示意图
如需安装防雷装置，灯杆应提供防雷装置的安装接口。合格性通过操作和目视检验。
4.3接地端子
灯杆的接地端子应符合以下要求：a）灯杆的接地应通过灯杆或底板上的接地端子，应满足以下要求：接地端子不应腐蚀：
应有足够的接触表面用于接地导体的附着：3)
应便于发现和触及。
除门外，灯杆和固定的悬臂的所有裸露金属部件与接地端子之间应具有可靠的电气连接电气连接的要求不适用于混凝土灯杆中的金属加固件：端子固定部件的设计应防止夹紧部件移动带来的转动：如端子固定部件带有螺钉，其尺寸不应小于M8；9
QB/T5093.1-2017
f）夹紧部件的设计应避免夹紧或放松时接地导体或绝缘的损坏：g）接地端子，或灯杆或毗邻端子的底板应醒目持久地标识接地符号“”。合格性通过目视检验。
4.4检修门耐冲击性能
固定在灯杆或部分灯杆上的检修门应具有GB/T20138规定的IK08冲击保护等级。试验设备应为冲击摆锤或垂直自由落锤，在相同位置冲击3次。冲击的位置见图10，应为曲面、平面或三边门的中心，两边门的冲击位置应为较大边的中心。a)曲面门
试验后：
b)平面门
c)三边门
图10门冲击试验的水平位置
a）门上的锁定机构应仍有效：
b）门应符合规定的外壳防护等级；c）门上应无可见的断裂迹象。
4.5外壳防护等级
地平面以上的部件，包括固定的门，应满足GB4208规定的以下外壳防护等级：所有检修门，不管离地高度，均应满足IP3X；a)
离地不高于2.5m的部分应满足IP3X：b）
离地高于2.5m的部分应满足IP2Xc)
合格性通过GB4208规定的试验进行。4.6强度设计和校核
4.6.1灯杆的强度设计应能支持附录A中规定的恒载和风载。4.6.2使用套接、搭接等连接工艺的灯杆，不应降低其强度。4.6.3检修门的结构应满足灯杆强度的要求。合格性应通过符合附录B的计算或符合附录C的试验来检验。注：附录D给出了风级对应的不同高度的特征风压，可简化风载荷的计算。d)两边门
在进行计算校核时，灯杆应分成高度不超过2m的几部分，每个部分的水平设计力应使用合适的投影面积、形状系数和设计风压进行单独计算。应对灯杆的下述横截面进行计算校核：a）杆的安装点（通常在地面上）：b）开门孔底边。如果开门孔和悬臂的位置可相对转换并且未指定具体位置，则需要计算最薄弱轴线方向的开门孔底边，如果提供两个或两个以上的门洞，每个门洞的强度都应当被验证：锥形杆除b）的计算要求外还需计算开门孔的顶部。如果提供两个或两个以上的门洞，每个门洞的强度都应当被验证；
如果在悬臂起始点悬臂和灯杆是连成一体的或悬臂可拆卸的，并需要校核悬臂与灯杆的连接；e)
当杆从一个直径到另一直径的过渡或材料厚度发生改变：
