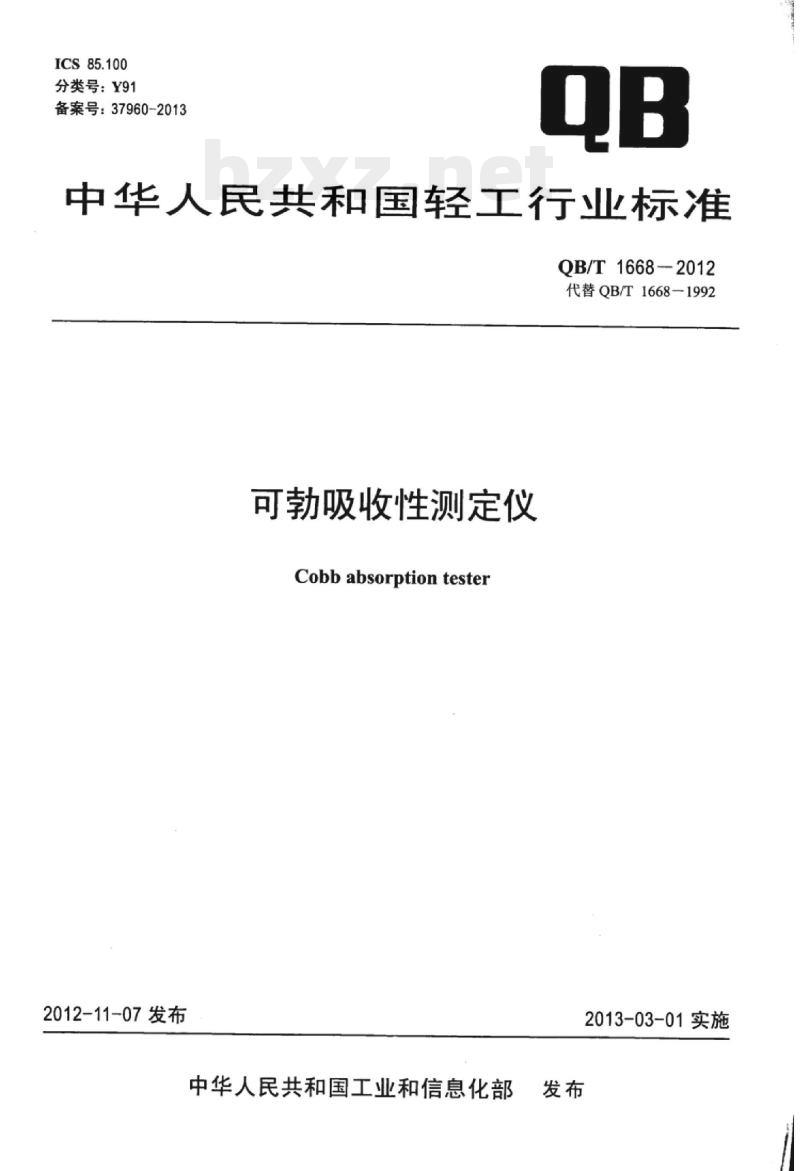

【QB轻工标准】 可勃吸收性测定仪

ICS85.100
分类号：Y91
备案号：37960-2013
中华人民共和国轻工行业标准
QB/T1668-2012
代替QB/T1668-1992
可勃吸收性测定仪bzxZ.net
Cobbabsorptiontester
2012-11-07发布
中华人民共和国工业和信息化部2013-03-01实施

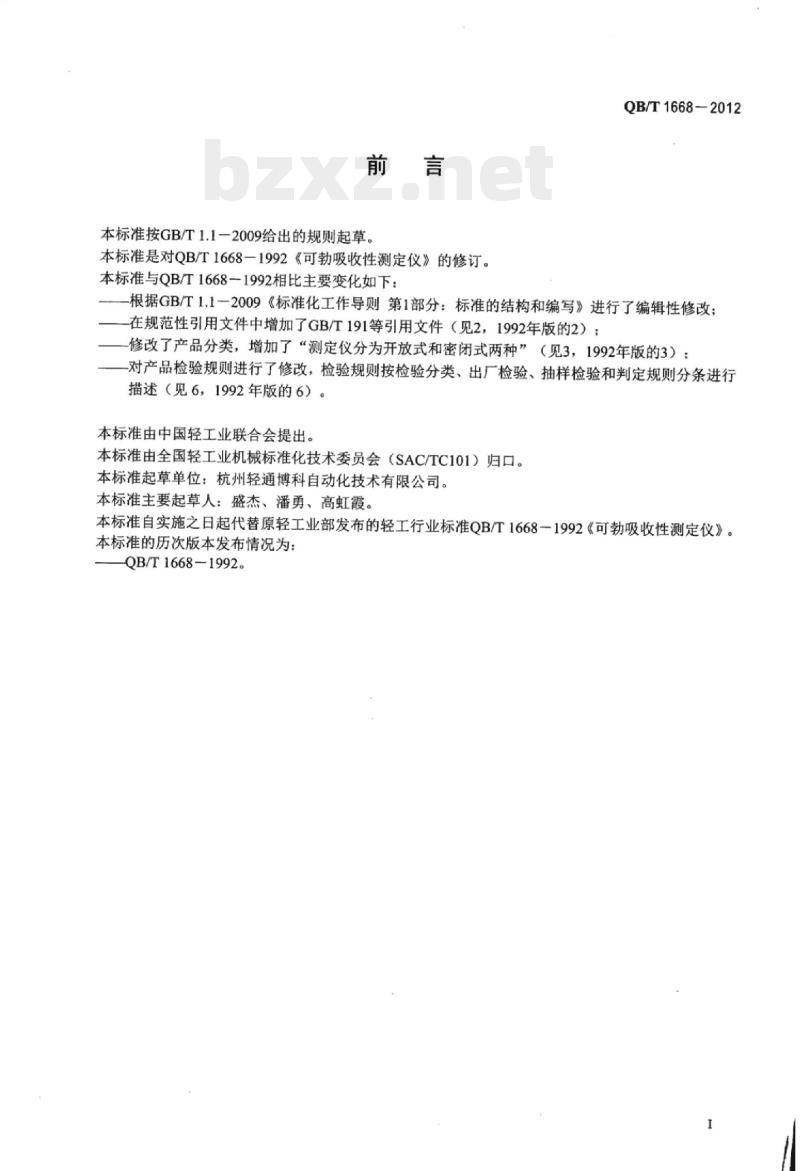

本标准按GB/T1.1一2009给出的规则起草。本标准是对QB/T1668一1992《可勃吸收性测定仪》的修订。本标准与QB/T1668-1992相比主要变化如下：QB/T1668-2012
-根据GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》进行了编辑性修改；在规范性引用文件中增加了GB/T191等引用文件（见2，1992年版的2）：修改了产品分类，增加了“测定仪分为开放式和密闭式两种”（见3，1992年版的3）：-对产品检验规则进行了修改，检验规则按检验分类、出厂检验、抽样检验和判定规则分条进行描述（见6，1992年版的6）。
本标准由中国轻工业联合会提出。本标准由全国轻工业机械标准化技术委员会（SAC/TC101）归口。本标准起草单位：杭州轻通博科自动化技术有限公司。本标准主要起草人：盛杰、潘勇、高虹霞。本标准自实施之日起代替原轻工业部发布的轻工行业标准QB/T1668一1992《可勃吸收性测定仪》。本标准的历次版本发布情况为：QB/T1668-1992。

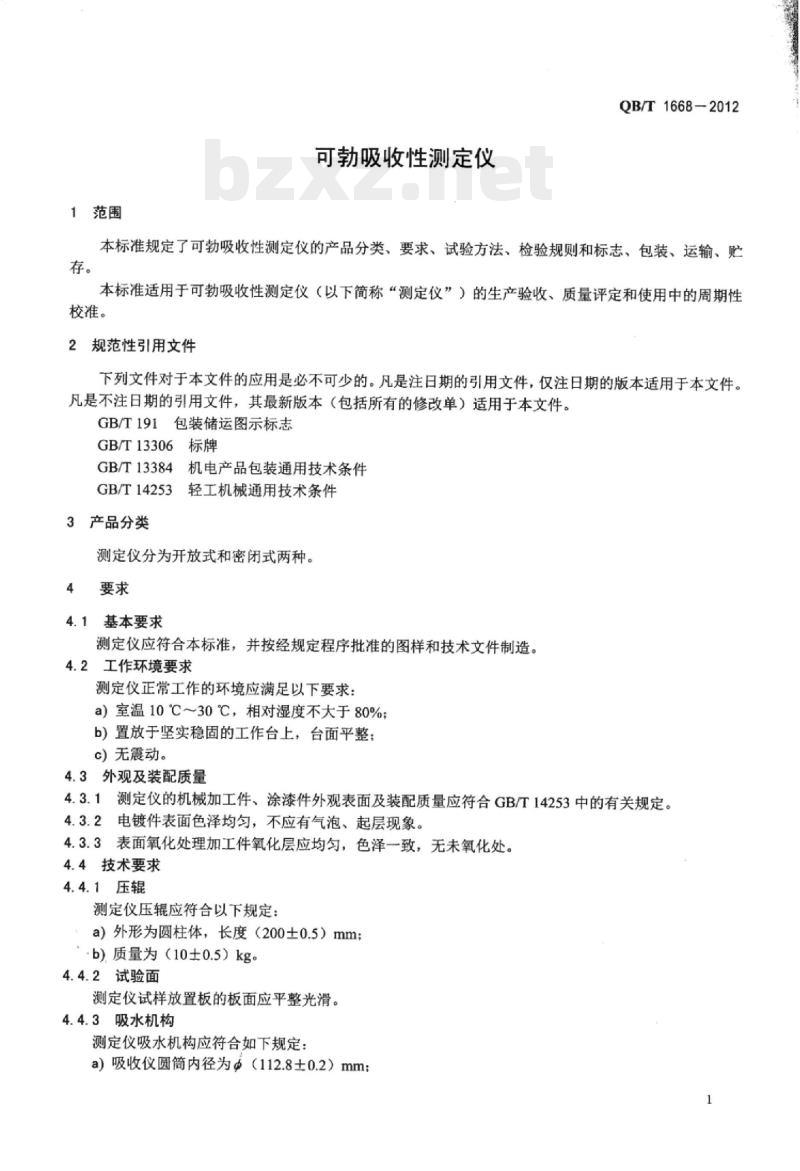

1范围
可勃吸收性测定仪
QB/T1668-2012
本标准规定了可勃吸收性测定仪的产品分类、要求、试验方法、检验规则和标志、包装、运输、贮本标准适用于可勃吸收性测定仪（以下简称“测定仪”）的生产验收、质量评定和使用中的周期性校准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T13306标牌
GB/T13384机电产品包装通用技术条件GB/T14253
3产品分类
轻工机械通用技术条件
测定仪分为开放式和密闭式两种。4
4.1基本要求
测定仪应符合本标准，并按经规定程序批准的图样和技术文件制造。4.2工作环境要求
测定仪正常工作的环境应满足以下要求：a）室温10℃～30℃，相对湿度不大于80%；b）置放于坚实稳固的工作台上，台面平整；c）无震动。
4.3外观及装配质量
4.3.1测定仪的机械加工件、涂漆件外观表面及装配质量应符合GB/T14253中的有关规定。4.3.2电镀件表面色泽均匀，不应有气泡、起层现象。4.3.3表面氧化处理加工件氧化层应均匀，色泽一致，无未氧化处。4.4技术要求
4.4.1压辊
测定仪压辊应符合以下规定：
a）外形为圆柱体，长度（200土0.5）mm；·b）质量为（10士0.5）kg。
4.4.2试验面
测定仪试样放置板的板面应平整光滑。4.4.3吸水机构
测定仪吸水机构应符合如下规定：a）吸收仪圆筒内径为（112.8±0.2）mm；QB/T1668—2012

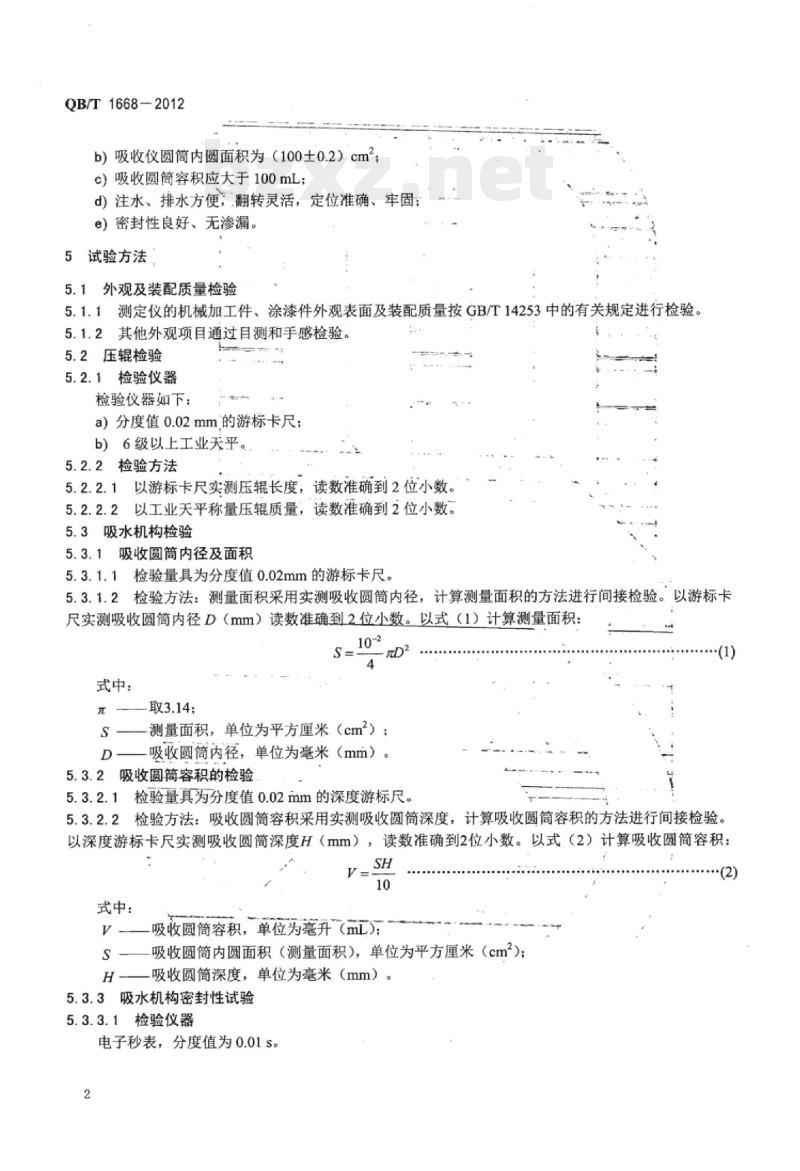

b）吸收仪圆筒内圆面积为（100土0.2）cm2；c）吸收圆筒容积应大于100mL
d）注水、排水方便，翻转灵活，定位准确、牢固：e）密封性良好、无渗漏。
5试验方法
5.1外观及装配质量检验
5.1.1测定仪的机械加工件、涂漆件外观表面及装配质量按GB/T14253中的有关规定进行检验。5.1.2其他外观项目通过目测和手感检验。5.2压辊检验
5.2.1检验仪器
检验仪器如下：
a）分度值0.02mm的游标卡尺；
b）6级以上工业天平。
5.2.2检验方法
5.2.2.1以游标卡尺实测压辊长度，读数准确到2位小数。5.2.2.2以工业天平称量压辊质量，读数准确到2位小数。5.3吸水机构检验
5.3.1吸收圆筒内径及面积
5.3.1.1检验量具为分度值0.02mm的游标卡尺。5.3.1.2检验方法：测量面积采用实测吸收圆筒内径，计算测量面积的方法进行间接检验。以游标卡尺实测吸收圆筒内径D（mm）读数准确到2位小数。以式（1）计算测量面积：S
式中：
取3.14；
测量面积，单位为平方厘米（cm2）：吸收圆筒内径，单位为毫米（mm）。5.3.2吸收圆筒容积的检验
检验量真为分度值0.02mm的深度游标尺。-(1)
检验方法：吸收圆筒容积采用实测吸收圆筒深度，计算吸收圆筒容积的方法进行间接检验。以深度游标卡尺实测吸收圆筒深度H（mm），读数准确到2位小数。以式（2）计算吸收圆筒容积：V
式中：
吸收圆筒容积，单位为毫升（mL）：吸收圆筒内圆面积（测量面积），单位为平方厘米（cm2)：吸收圆筒深度，单位为毫米（mm）。5.3.3吸水机构密封性试验
5.3.3.1检验仪器
电子秒表，分度值为0.01s。

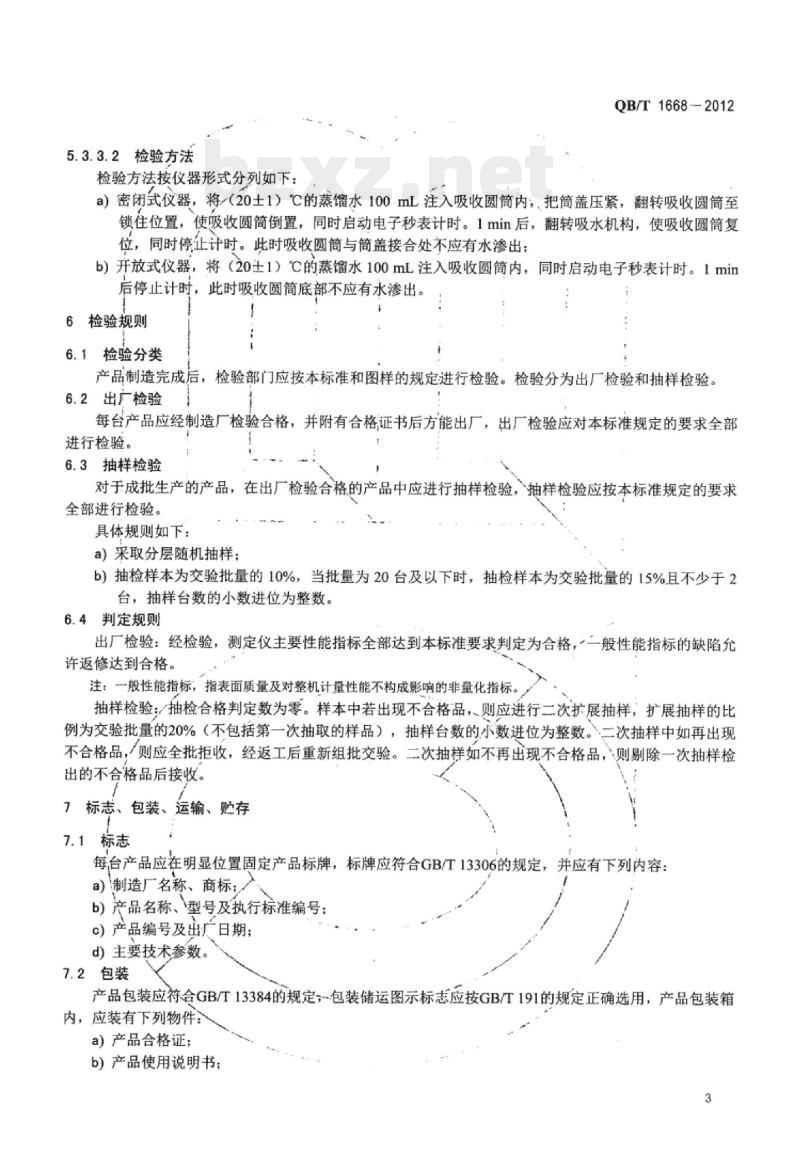

5.3.3.2检验方法
检验方法按仪器形式分列如下：QB/T1668-2012
a）密闭式仪器，将（20土1）℃的蒸馏水100mL注入吸收圆筒内，把筒盖压紧，翻转吸收圆筒至锁住位置，使吸收圆筒倒置，同时启动电子秒表计时。1min后，翻转吸水机构，使吸收圆筒复位，同时停止计时。此时吸收圆简与筒盖接合处不应有水渗出；b）开放式仪器，将（20土1）℃的蒸馏水100mL注入吸收圆筒内，同时启动电子秒表计时。1min后停止计时，此时吸收圆筒底部不应有水渗出。6检验规则
6.1检验分类
产品制造完成后，检验部门应按本标准和图样的规定进行检验。检验分为出厂检验和抽样检验。6.2出广检验
每台产品应经制造厂检验合格，并附有合格证书后方能出厂，出厂检验应对本标准规定的要求全部进行检验。
6.3抽样检验
对于成批生产的产品，在出厂检验合格的产品中应进行抽样检验，抽样检验应按本标准规定的要求全部进行检验。
具体规则如下：
a）采取分层随机抽样：
b）抽检样本为交验批量的10%，当批量为20台及以下时，抽检样本为交验批量的15%且不少于2台，抽样台数的小数进位为整数。6.4判定规则
出厂检验：经检验，测定仪主要性能指标全部达到本标准要求判定为合格，一般性能指标的缺陷允许返修达到合格。
注：一般性能指标，指表面质量及对整机计量性能不构成影响的非量化指标。抽样检验：抽检合格判定数为零。样本中若出现不合格品，则应进行二次扩展抽样，扩展抽样的比例为交验批量的20%（不包括第一次抽取的样品），抽样台数的小数进位为整数。二次抽样中如再出现不合格品，则应全批拒收，经返工后重新组批交验。二次抽样如不再出现不合格品，则剔除一次抽样检出的不合格品后接收。
7标志、包装、运输、购存
每台产品应在明显位置固定产品标牌，标牌应符合GB/T13306的规定，并应有下列内容：a）制造厂名称、商标；
b）产品名称、型号及执行标准编号：c）产品编号及出广日期；
d）主要技术参数。
7.2包装
产品包装应符合GB/T13384的规定包装储运图示标志应按GB/T191的规定正确选用，产品包装箱内，应装有下列物件：
a）产品合格证；
b）产品使用说明书；
QB/T1668-2012
c）装箱单：
d）必要的随机备件和工具。
7.3运输
包装后的产品在运输过程中应符合铁路、陆路、水路等交通部门的有关文件规定。对有特殊要求的产品，应规定运输要求。
7.4贮存
包装后的产品应贮存在干燥、通风、防雨的场所并应平稳放置。在规定的存期内，产品不应发生锈蚀现象。
中华人民共和国
轻工行业标准
可勃吸收性测定仪
QB/T1668-2012
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http：//chlip.com.cnEmail: [email protected]
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：(010)68049923/24/25
版权所有侵权必究
书号：155019·3889
QB/T1668-2012
印数：1-200册
定价：14.00元
