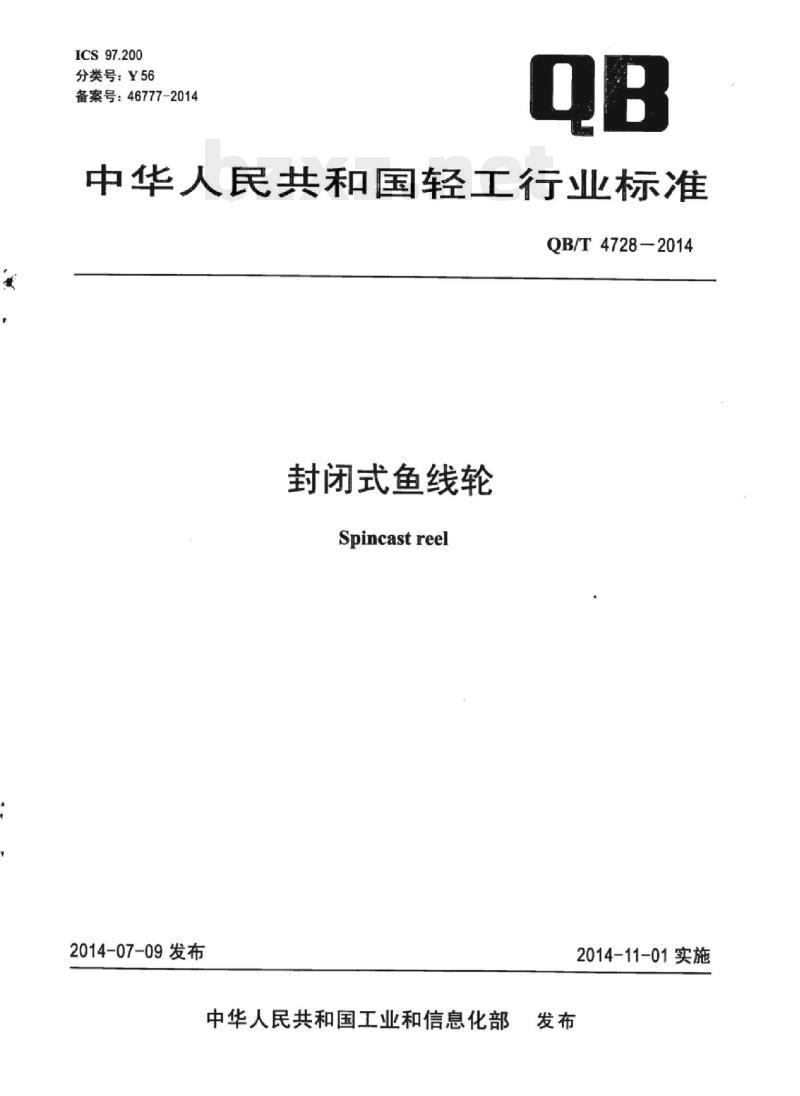

【QB轻工标准】 封闭式鱼线轮

ICS97.200
分类号：Y56
备案号：46777-2014
中华人民共和国轻工行业标准
QB/T4728-2014
封闭式鱼线轮
Spincast reel
2014-07-09发布
中华人民共和国工业和信息化部发布
2014-11-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国文体用品标准化中心归口。QB/T4728-2014

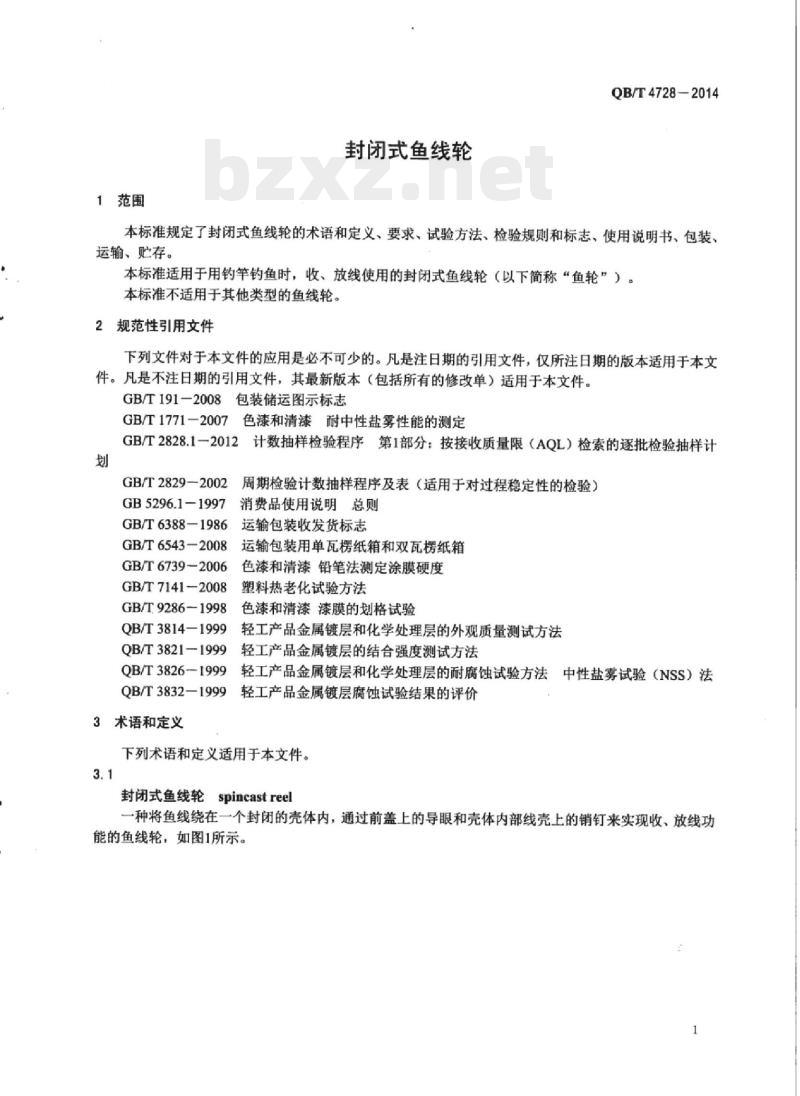

本标准起草单位：扬州久扬渔具有限公司、宁波中源欧佳渔具股份有限公司、威海光威集团有限责任公司、宁波市北仑海伯精密机械制造有限公司、威海市浪宝渔具有限公司。本标准主要起草人：王康壮、陈卫平、朱国华、吴玉坤、武海云、孙义晓。1范围
封闭式鱼线轮
QB/T4728-2014
本标准规定了封闭式鱼线轮的术语和定义、要求、试验方法、检验规则和标志、使用说明书、包装、运输、贮存。
本标准适用于用钓竿钓鱼时，收、放线使用的封闭式鱼线轮（以下简称“鱼轮”）。本标准不适用于其他类型的鱼线轮。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191-2008包装储运图示标志GB/T1771一2007色漆和清漆耐中性盐雾性能的测定划
GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计GB/T2829-2002
GB5296.11997
GB/T6388—1986
GB/T65432008
GB/T6739-2006
GB/T7141-2008
GB/T9286-1998
QB/T3814-1999
QB/T3821-1999
QB/T3826-1999
QB/T3832—1999
3术语和定义
周期检验计数抽样程序及表（适用于对过程稳定性的检验）消费品使用说明总则
运输包装收发货标志
运输包装用单瓦楞纸箱和双瓦楞纸箱色漆和清漆铅笔法测定涂膜硬度塑料热老化试验方法
色漆和清漆漆膜的划格试验
轻工产品金属镀层和化学处理层的外观质量测试方法轻工产品金属镀层的结合强度测试方法轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性盐雾试验（NSS）法轻工产品金属镀层腐蚀试验结果的评价下列术语和定义适用于本文件。3.1
封闭式鱼线轮spincastreel
一种将鱼线绕在一个封闭的壳体内，通过前盖上的导眼和壳体内部线壳上的销钉来实现收、放线功能的鱼线轮，如图1所示。
QB/T4728-2014
1-放线开关：2一后盖；3—主体：4调力旋钮：5-7一摇臂
一逆止
线轮：
前盖：6一手把：
（压线环）
封闭式鱼线轮示意
11一轮脚
静钓力
static power
鱼轮在调力旋钮锁至最紧和逆止有效时，在静止状态下，鱼轮各部位所能承受的施加在鱼线上的拉力。
动钓力rotatingpower
鱼轮在正常收线运行状态时，各部位所能承受的施加在鱼线上的拉历3.4
空载扭矩emptyloadtwistmoment在不加钓力时，驱使鱼轮从静止开始至30r/min回转，摇臂转动1圈以上行程所需要的最小力矩。摇臂系统
handle systen
由手把、臂等组合而成的鱼轮驱动部件。3.6
主体/body
用来安装线轮、/传动部件、
止部件等的壳体。
front coyer
有导线孔的盖子。
安装在主体前部、
用来容纳鱼线的部件
线容量linecapacity
线轮容纳标定直径鱼线的长度。3.10
后盖rear cover
安装在主体后部的盖子。
调力旋钮
dragknob
用来调节线轮转动摩擦力的部件。3.12
放线开关
release/switct
控制放线的部件。
线壳rptor
QB/T4728—2014
装置在线轮外面，其侧边装有可控伸缩的销钉，旋转时带动销钉可收线，按劫放线开关销钉缩回，可抛放线的十个圆壳型的部件。3.14
轮脚reelfoot
主体上用来将鱼轮安放在鱼竿上的部分。3.15
逆止钮
anti-reverse button
用来操作逆止机构的控制钮。
4要求
4.1总体要求
4.1.1产品完整性
所有部件均应完好无缺，无断裂和松动。4.1.2前、后盖和主体配合性
前、后盖和主体及其相配的饰件，外形高低不应超过0.2mm，配合平面间隙不应超过0.lmm。4.1.3安装牢固性
前盖和后盖或主体应安装牢固且易拆，线壳也间样需能易拆。4.1.4放线性能
按下放线开关，轻松拉出鱼线2m左右，然后转动手把，应能收起鱼线到线轮上。4.1.5刹车性能
调力旋钮调整到刹车力大于20N，用力按住放线开关，线壳应能压住鱼线，鱼线可承受b.9kg的重物。
4.1.6轮脚尺寸
轮脚尺付应符合图2所示，以保证适合钓竿。QB/T4728-2014
L=61~64
图2轮脚尺寸
单位为毫米
4.1.7主体或后盖上的轮脚强度
主体或后盖上的脚座强度经测试后，主体和脚座不应断裂或松动，变形量不应超过1mm，且不影响外观和使用。
4.2绕线系统
4.2.1绕线性能
根据表1要求，将线轮缠线80%，24h后，线轮变形不应超过0.5mm，且运转正常无干涉。将线拆除后应恢复到原来尺寸。
表1线规格与线张力
线轮直径/mm
线轮宽度/mm
线规格/mm
4.2.2线轮外径和线壳内径单边间隙线轮外径和线壳内径单边间隙应符合表2要求。线张力/N
非金属
线规格/mm
表2线轮外径和线壳内径单边间隙线轮直径
线轮与线壳的径向间隙
4.2.3线壳径向跳动和端面跳动
线壳径向跳动和端面跳动应符合表3要求。47~56
线张力/N
单位为毫米
线轮直径
线壳的径向跳动
线壳的端面跳动
4.2.4滴答装置性能
表3线壳径向跳动和端面跳动
带有嘀嗒装置的线轮经试验后，仍有均匀的滴答声。4.2.5防缠线装置的杂音
线轮装有防缠线装置的，线壳转动时，应无过大的杂音。4.3刹车系统
4.3.1最小刹车力
将调力旋钮调整到最松，同时鱼轮处于收线状态，最小刹车力不应超过1.96N。4.3.2调力旋钮空载无效距离
调力旋钮空载无效距离不应大于1圈。4.3.3静钓力
静钓力应符合表4要求。
表4静钓力
线轮直径/mm
静钓力/N
4.3.4静钓力的二次测试要求
经4.3.3测试后，再测静钓力，与原来被测状态的力对比，变化不应超过10%。4.3.5调力旋钮承受力矩性能
调力旋钮应能承受2N-m的力矩不破坏。4.3.6调力旋钮的声响性能
设计有嘀嗒声的调力旋钮，转动时应有均匀嘀嗒声。4.3.7刹车平稳性免费标准bzxz.net
刹车平稳性应符合表5要求。
刹车平稳性
出线长度/m
任意0.5
4.4逆止性能
4.4.1逆止强度
刹车变化/（%）
4.4.1.1逆止状态时，当用10N力反向转动摇臂时，摇臂反转不应超过3°QB/T4728—2014
单位为毫米
4.4.1.2将鱼线放出约5m，重复收线和反向转动摇臂，重复10次，逆止动作时摇臂机构需承受9.8Nm的力矩，鱼轮应无机件损坏。
4.4.2逆止功能
经测试后，逆止装置应无机件损坏且有效。5
QB/T4728—2014
4.5传动系统
4.5.1齿感
4.5.1.1传动系统经试验后，齿感应无紧点、无过多的转动阻力、转动平滑无不正常的声音。
4.5.1.2将调力旋钮调整到静钓力的40%，经试验后，转动摇臂，感觉齿感，应无紧点，无过多的转
动阻力、转劫平滑、无不正常的声音。4.5.2齿轮耐力
用专用试验机试验后，鱼轮应无机件损坏且正常工作。4.5.3空载扭矩
空载扭矩应符合表6要求
空载扭矩
线轮直径/mm
空载扭矩（N·m）
齿轮强度
齿轮经试验后，齿轮强度应达到封样的标准实样水平。4756
4.5.5动钧力
用专用测试机及规定重物按表7要求测试，无机件损坏、脱落或永久变形、松动表7动钓力重物
线轮直径/mm
重物/kg
4.6放线开关离合性能
4.6.1放线开关力量
用测力计测量垂直作用于放线开关所需要的力量，不应大于5N。4.6.2放线开关和收线销回复耐久性经5.6.2测试后，鱼轮放线开关和收线销回复功能应正常。4.7摇臂性能
4.7.1铆接
手把铆钉和摇臂应铆接光滑，无伤手边缘和毛刺。4.7.2手把
手把应转动灵洁，在所有产品检验和测试过程中，应无杂音。4.7.3手把径向间隙
在手把两端（铆钉长度范围内）测量手把的径向间隙，不应超过0.2mm。4.7.4手把和摇臂的轴商间隙
手把和摇臂的轴商间隙不应超过0.3mm。￥57
4.7.5摇臂转动
摇臂转动时不应松动，正、反转施力时摇臂也无松动。防松装置应在原来要录位置上。4.7.6摇臂强度
摇臂经试验后，铆钉应无松动，摇臂不应发生永久变形，且防松装置和摇臂均无松动。4.8.紧固件
鱼轮上各紧固件不应松动，且拧紧扭矩值不小于附录A规定的最小值。6
4.9塑料件
4.9.1塑料件外观
外露表面应光洁、色泽均匀，无飞边、粗大合模线、
4.9.2耐老化性能
鱼轮整机老化试验后：
a）不应发生粉化、龟裂、斑点、趣泡、变色b）静钓力应符合要求。
4.10金属件
外露表面应光滑，
裂纹、变形、凹坑、
划痕、
QB/T4728—2014
缺损等。
其变形不应影响正常使用：
褪色等外观的变化，
无毛刺、
无明显的缺陷及其他机械性损伤。4.11涂层
4.11.1外观
剥落、露底、橘皮、气泡、
漆膜应平整、光洁，无明显的划痕、泛色等。
4.11.2漆膜耐溶剂性
漆膜表面应具有耐溶剂性。
4.11.3磷膜硬度
漆膜硬度不应小于2H。
4.11.4涂层附着力
涂层附着力不应低于2级。
4.11.5漆膜耐腐蚀性能
漆膜耐腐蚀性能不应超过2级。
4.12金属镀层
4.12.1镀层要求
流挂、烤熊、针孔、污迹、裂皱、金属镀层与基体应结合牢固，外表面不应起皮、脱落、变色、针孔等4.12.2镀层耐腐蚀性能
金属镀层经耐腐蚀性能试验不应小于6级。4.13印刷
4.13.1印刷外观
印刷字体、商标图案应清晰
印刷表面的耐溶剂
印刷表面应具有规定的耐溶剂性。4.13.3印刷表面硬度
印刷表面硬度指标为不低卡2H。4.13.4印刷表面附着性能
印刷表面与基体应结合牢固。
5试验方法
5.1总体要求
5.1.1产品完整性
感官检查。
5.1.2前、后盖和主体配合性
用分度值为0.02mm的游标卡尺和塞尺测量。QB/T4728-2014
5.1.3安装牢固性
目测和手感检查安装牢固：用安装工具拆开，感官判断。5.1.4鱼线放线性能
感官检查。
5.1.5刹车性能
码加感官检查。
5.1.6轮脚尺寸
用分度值为0.02mm的游标卡尺和角度尺测量。5.1.7主体或后盖上的脚座强度
将鱼轮安装在金属杆质量为0.25kg的夹具上，如图3所示，以610mm高度自由下落，共10次。2
1一金属杆：2一锁紧螺母：3一鱼轮：4一底座，图3主体或后盖上的脚座强度测试装置示意5.2绕线系统
5.2.1绕线系统的绕线性能
按要求试验，用分度值为0.02mm的游标卡尺测量。5.2.2线轮外径和线壳内径单边间隙用分度值为0.02mm的游标卡尺测量。5.2.3线壳径向跳动和端面跳动
将鱼轮固定后用百分表测量。
5.2.4滴答装置性能
QB/T4728-2014
将鱼轮处于收线状态，并将调力旋钮完全松开，以120r/min转速从鱼轮拉线，应能有均匀的嘀嗒声：再将调力旋钮调整到最大刹车力的80%左右，同样以120r/min转速拉线，也应能有均匀的嘀嗒声。感官检查。
5.2.5防缠线装置的杂音
按要求检验，感官检查。
5.3刹车系统
5.3.1最小刹车力
按要求，用测力计测量。
5.3.2调力旋钮空载无效距离
摇动摇臂将鱼轮处于收线状态，在调力旋钮最松状态下的调力旋钮正中及对应的后盖处用黑笔做记号，在鱼线系上200g码，逐步调整调力旋钮加大刹车力并用手抓住鱼轮并能提起码，目测调力旋钮转过的角度判断是否小于1圈。5.3.3静钓力
当线轮缠线80%时，将调力旋钮调整到最大，并且鱼轮处于逆止状态，从线端测静钓力，用测力计测量。
5.3.4静钓力的二次测试要求
经5.3.3试验后，静放24h，再用测力计测试静钓力，其变化值应符合要求。5.3.5调力旋钮承受力矩性能
按要求，用扭力板子测量并测试。5.3.6调力旋钮的声响性能
按要求，听觉判断。
5.3.7刹车平稳性
用刹车力测试机测量。具体为：将线轮缠线80%，刹车设置在静钓力30%的线拉力值（线张力不超过规定值的土10%），以60m/min以上的速度出线15m，再以25m/min速度把线拉出鱼轮0.5m，至少3次。
5.4逆止性能
在环境温度为0℃条件下进行下述试验。5.4.1逆止强度
5.4.1.1反转手把至刚开始有阻逆，再施10N力，用专用测量角度的检具测量摇臂的两次角度，取算术平均值，计算反转角度。
5.4.1.2用扭力扳子按要求测试，感观检查。5.4.2逆止功能
按要求，用300g重物测试。在线轮上绕上80%的鱼线，将鱼轮装在一个固定的装置上并设置成收线状态，调整调力旋钮至最大，把一个300g的重物挂在线端：使重物自然下落1.5m，重复3次，感观检查，逆止装置应有效。
5.5传动系统
5.5.1齿感
5.5.1.1按动放线开关将鱼线放出约5m，将调力旋钮调整到约1.96N刹车力，以约40r/min的转速转动摇臂，感官判断其齿感。
5.5.1.2将调力旋钮调整到静钓力的40%，以约40r/min的转速转动摇臂，感官判断其齿感。9
QB/T4728-2014
5.5.2齿轮耐力
将鱼轮固定并将前盖打开，在线壳上施加1N·cm的力矩时，以86T/main的转速按图4箭头方向转动感观检查，鱼轮应正常工作，
如图4所示。
摇臂，持续72
施力装置
图4齿轮耐力测试示意
5.5.3空载扭矩
将被测鱼轮固定，并将前盖打开，常温下使线轮不受载，用扭力表测试摇臂处，转动摇臂1圈以上，读取最大扭矩数，如图5所示。
图5空载扭矩测试示意
5.5.4齿轮强度
在试验机上的负载线轮上绕上1Nm的鱼线，将负载调整到7N，将此鱼线接到固定鱼轮的鱼线上，并收回10米，重复15次，感观检查齿感等各项性能达到样品水平，如图6所示。10
