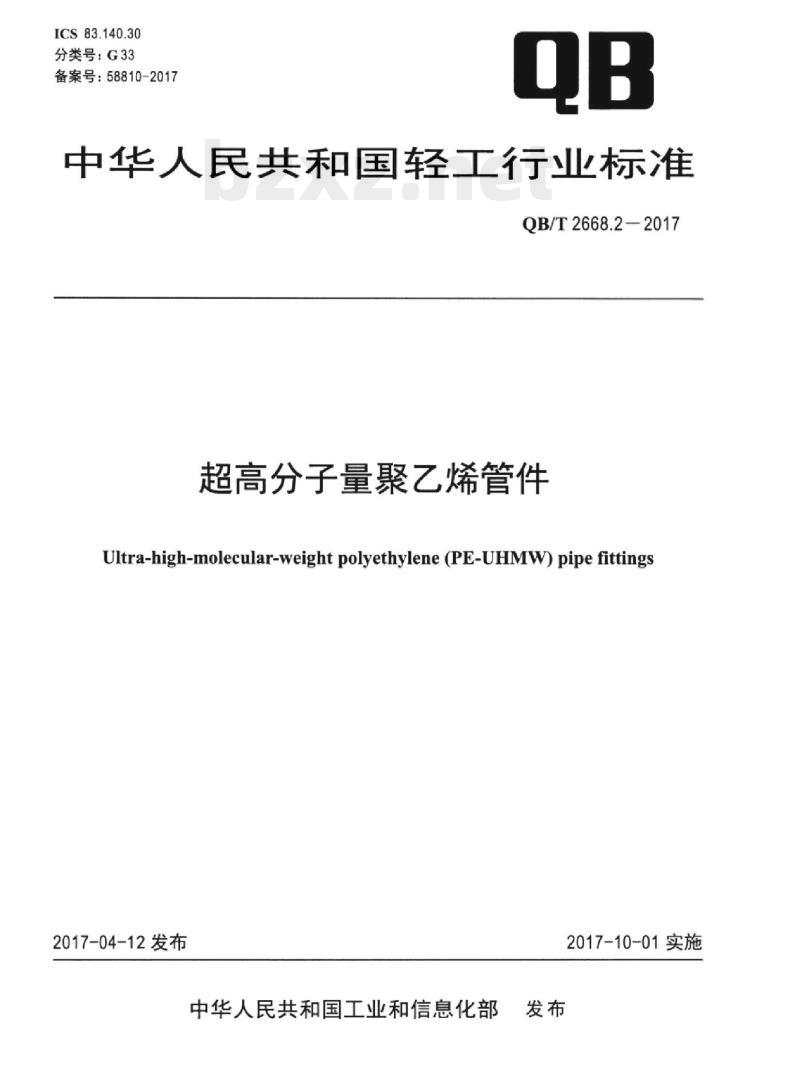

【QB轻工标准】 超高分子量聚乙烯管件

ICS83.140.30
分类号：G33
备案号：58810-2017
中华人民共和国轻工行业标准
QB/T2668.2-2017
超高分子量聚乙烯管件
Ultra-high-molecular-weight polyethylene (PE-UHMW) pipe fittings2017-04-12发布
中华人民共和国工业和信息化部发布
2017-10-01实施

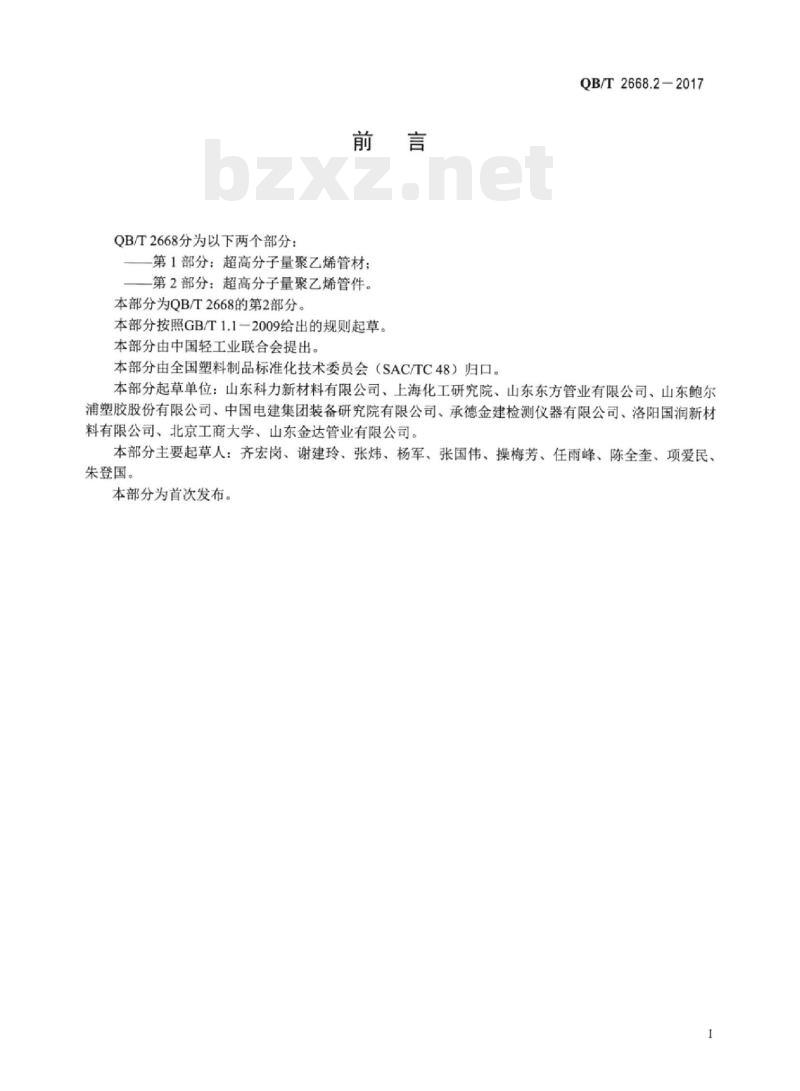

QB/T2668分为以下两个部分：
-第1部分：超高分子量聚乙烯管材：第2部分：超高分子量聚乙烯管件。本部分为QB/T2668的第2部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分由中国轻工业联合会提出。本部分由全国塑料制品标准化技术委员会（SAC/TC48）归口。QB/T2668.2-2017
本部分起草单位：山东科力新材料有限公司、上海化工研究院、山东东方管业有限公司、山东鲍尔浦塑胶股份有限公司、中国电建集团装备研究院有限公司、承德金建检测仪器有限公司、洛阳国润新材料有限公司、北京工商大学、山东金达管业有限公司。本部分主要起草人：齐宏岗、谢建玲、张炜、杨军、张国伟、操梅芳、任雨峰、陈全奎、项爱民、朱登国。
本部分为首次发布。

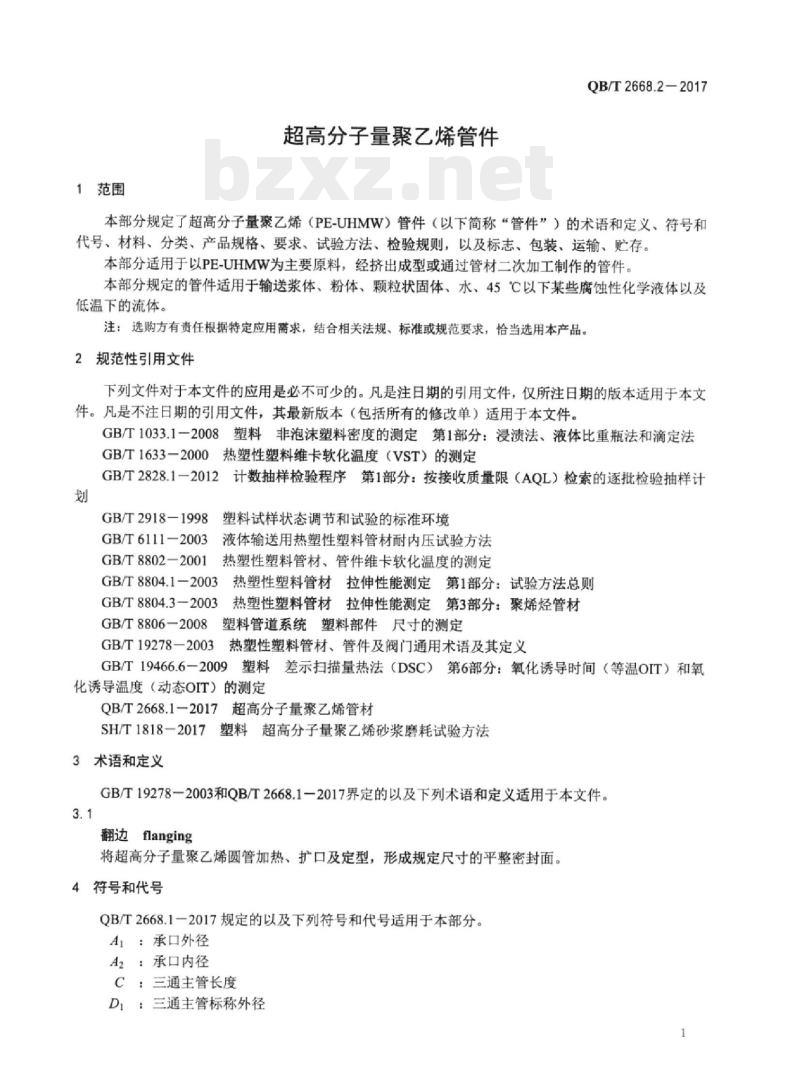

1范围
超高分子量聚乙烯管件
QB/T2668.2—2017
本部分规定了超高分子量聚乙烯（PE-UHMW）管件（以下简称“管件”）的术语和定义、符号和代号、材料、分类、产品规格、要求、试验方法、检验规则，以及标志、包装、运输、贮存。本部分适用于以PE-UHMW为主要原料，经挤出成型或通过管材二次加工制作的管件。本部分规定的管件适用于输送浆体、粉体、颗粒状固体、水、45℃以下某些腐蚀性化学液体以及低温下的流体。
注：选购方有责任根据特定应用需求，结合相关法规、标准或规范要求，恰当选用本产品。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1033.1一2008塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法GB/T1633-2000热塑性塑料维卡软化温度（VST）的测定GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T2918-1998塑料试样状态调节和试验的标准环境3液体输送用热塑性塑料管材耐内压试验方法GB/T6111-2003
热塑性塑料管材、管件维卡软化温度的测定GB/T8802-2001
GB/T8804.1一2003热塑性塑料管材拉伸性能测定第1部分：试验方法总则3热塑性塑料管材拉伸性能测定第3部分：聚烯烃管材GB/T8804.3-2003
塑料管道系统塑料部件尺寸的测定GB/T8806-2008
GB/T19278一2003热塑性塑料管材、管件及阀门通用术语及其定义GB/T19466.6一2009塑料差示扫描量热法（DSC）第6部分：氧化诱导时间（等温OIT）和氧化诱导温度（动态OIT）的测定
QB/T2668.1-2017超高分子量聚乙烯管材SH/T1818-2017塑料超高分子量聚乙烯砂浆磨耗试验方法3术语和定义
GB/T19278一2003和QB/T2668.1一2017界定的以及下列术语和定义适用于本文件。3.1
翻边flanging
将超高分子量聚乙烯圆管加热、扩口及定型，形成规定尺寸的平整密封面。4符号和代号
QB/T2668.1一2017规定的以及下列符号和代号适用于本部分。A1：承口外径
A2：承口内径
C：三通主管长度
DI：三通主管标称外径
QB/T2668.2-2017

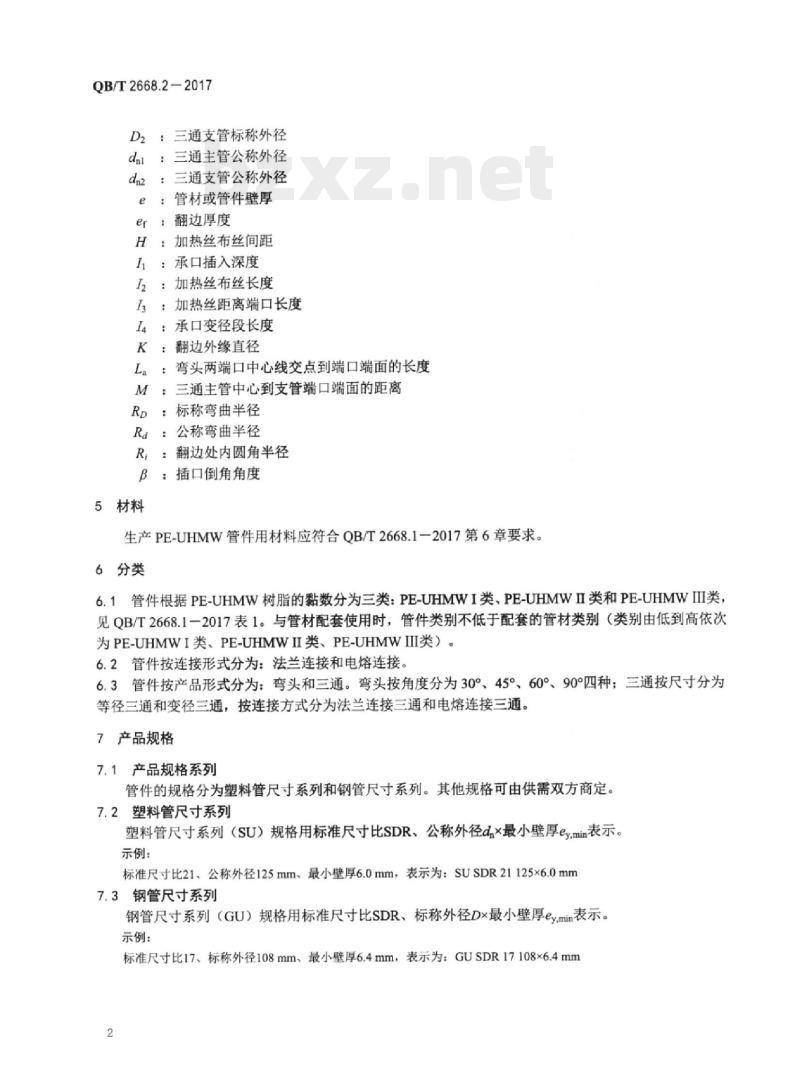

D2：三通支管标称外径
dnl：三通主管公称外径
de2：三通支管公称外径
e：管材或管件壁厚
er：翻边厚度
H：加热丝布丝间距
I：承口插入深度Www.bzxZ.net
I2：加热丝布丝长度
：加热丝距离端口长度
I4：承口变径段长度
K：翻边外缘直径
L。：弯头两端口中心线交点到端口端面的长度M：三通主管中心到支管端口端面的距离Rp：标称弯曲半径
Ra：公称弯曲半径
R，：翻边处内圆角半径
β：插口倒角角度
5材料
生产PE-UHMW管件用材料应符合QB/T2668.1-2017第6章要求。6分类
6.1管件根据PE-UHMW树脂的黏数分为三类：PE-UHMWI类、PE-UHMWIⅡI类和PE-UHMWII类，见QB/T2668.1一2017表1。与管材配套使用时，管件类别不低于配套的管材类别（类别由低到高依次为PE-UHMWI类、PE-UHMWI类、PE-UHMWI类）。6.2管件按连接形式分为：法兰连接和电熔连接。6.3管件按产品形式分为：弯头和三通。弯头按角度分为30°、45°、60°、90°四种；三通按尺寸分为等径三通和变径三通，按连接方式分为法兰连接三通和电熔连接三通。7产品规格
7.1产品规格系列
管件的规格分为塑料管尺寸系列和钢管尺寸系列。其他规格可由供需双方商定。7.2塑料管尺寸系列
塑料管尺寸系列（SU）规格用标准尺寸比SDR、公称外径d×最小壁厚eymin表示，示例：
标准尺寸比21、公称外径125mm、最小壁厚6.0mm，表示为：SUSDR21125×6.0mm7.3钢管尺寸系列
钢管尺寸系列（GU）规格用标准尺寸比SDR、标称外径Dx最小壁厚eymin表示。示例：
标准尺寸比17、标称外径108mm、最小壁厚6.4mm，表示为：GUSDR17108×6.4mm2

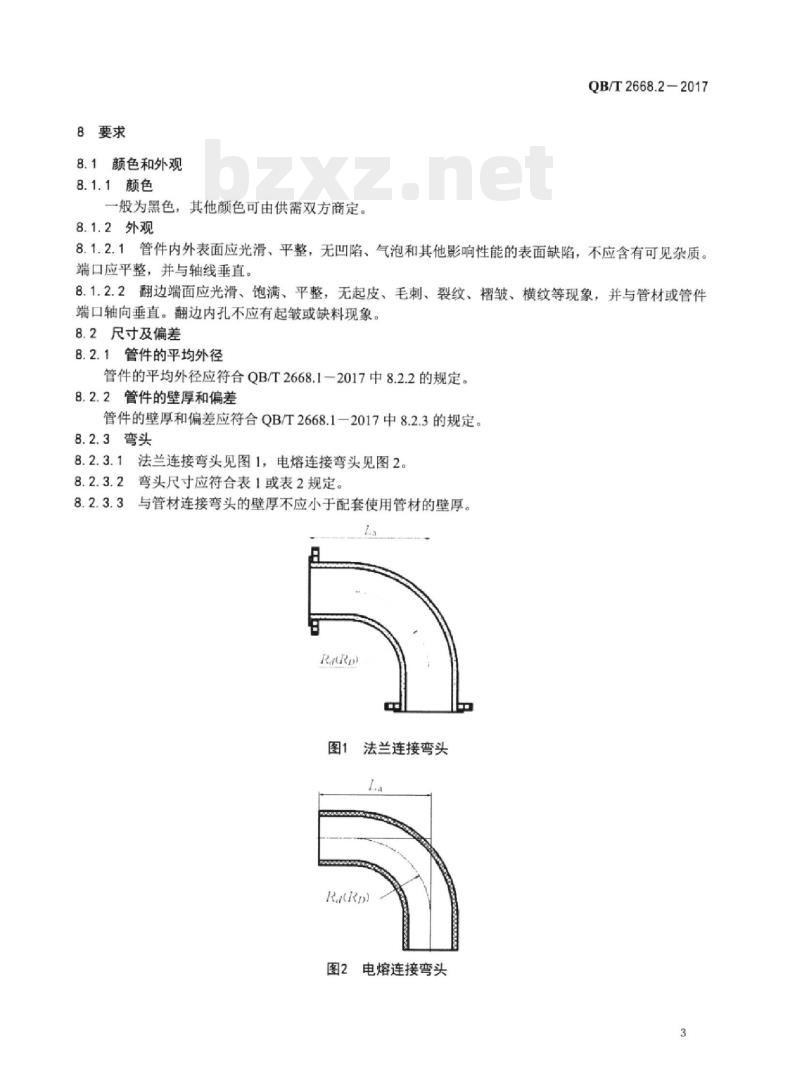

8要求
8.1颜色和外观
8.1.1颜色
一般为黑色，其他颜色可由供需双方商定。8.1.2外观
QB/T2668.2-2017
8.1.2.1管件内外表面应光滑、平整，无凹陷、气泡和其他影响性能的表面缺陷，不应含有可见杂质。端口应平整，并与轴线垂直。
8.1.2.2翻边端面应光滑、饱满、平整，无起皮、毛刺、裂纹、褶皱、横纹等现象，并与管材或管件端口轴向垂直。翻边内孔不应有起皱或缺料现象。8.2尺寸及偏差
8.2.1管件的平均外径
管件的平均外径应符合QB/T2668.1一2017中8.2.2的规定。8.2.2管件的壁厚和偏差
管件的壁厚和偏差应符合QB/T2668.1-2017中8.2.3的规定。8.2.3弯头
8.2.3.1法兰连接弯头见图1，电熔连接弯头见图2。8.2.3.2弯头尺寸应符合表1或表2规定。8.2.3.3与管材连接弯头的壁厚不应小于配套使用管材的壁厚。RatRp
法兰连接弯头
图2电熔连接弯头
QB/T2668.2-2017
公称外径
注：其他角度弯头可由供需双方商定。表2
标称外径
注：其他角度弯头可由供需双方商定。8.2.4
弯头尺寸规格表（塑料管尺寸系列）Ra
公称外径
弯头尺寸规格表
（钢管尺寸系列
法兰连接三通见图3，电熔连接三通见图4。标称外径
三通尺寸应符合表3、表4，或表5、表6的规定，制作三通的管段应选用比配套管材壁厚更厚的SDR系列。La
单位为毫米
单位为毫米
d(D）≥dz(Dz)
d（D）≥dn2（D2）
dD:）
法兰连接三通
图4电熔连接三通
QB/T2668.2—2017
QB/T2668.2—2017
QB/T2668.2-2017
路0中
QB/T2668.2-2017
QB/T2668.2-2017
深乐心理
0元01
QB/T2668.2-2017
