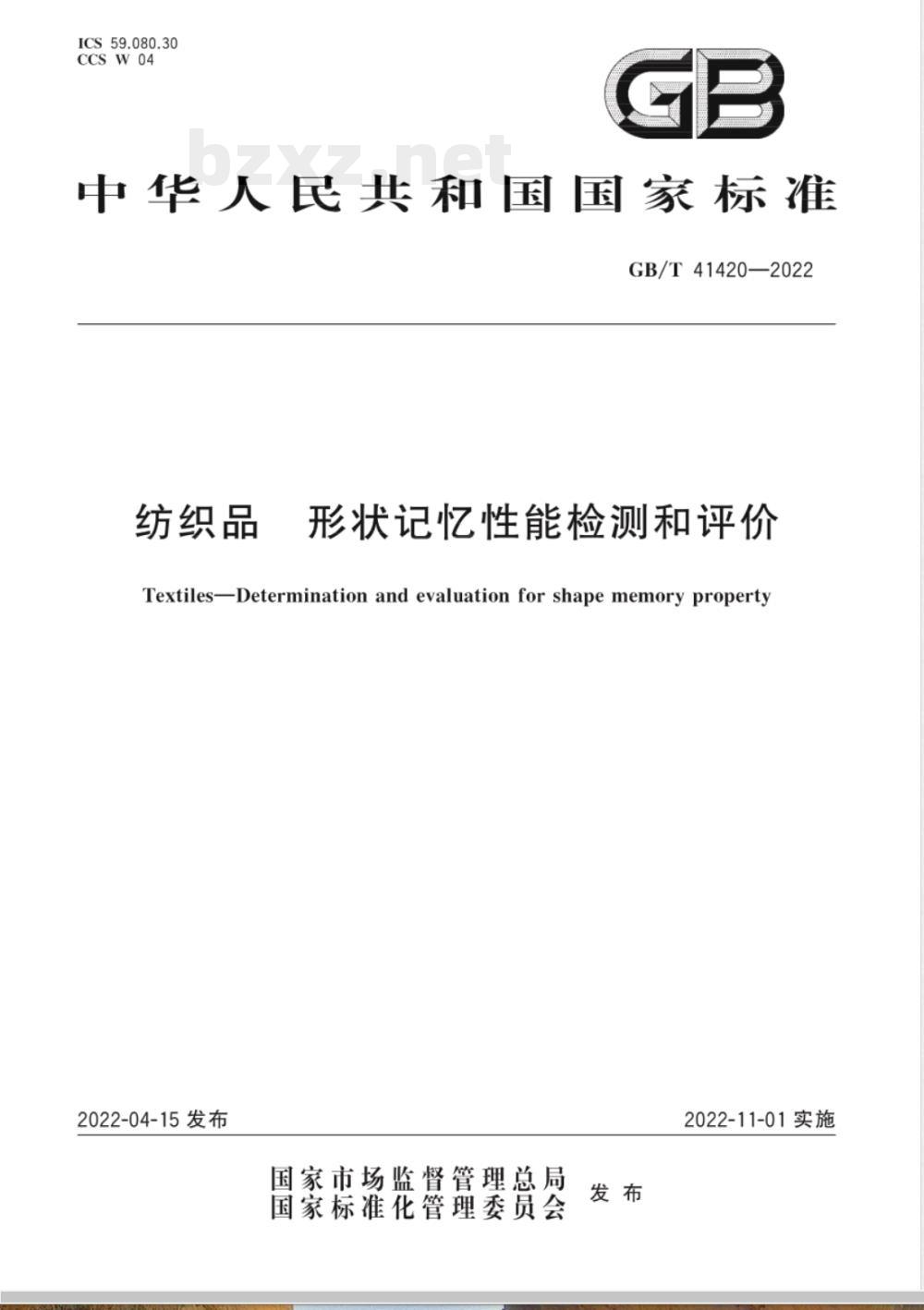

【国家标准】 纺织品 形状记忆性能检测和评价

ICS59.080.30
CCSW04
中华人民共和国国家标准
GB/T41420—2022
纺织品
形状记忆性能检测和评价
Textiles-Determination and evaluation for shape memory property2022-04-15发布
国家市场监督管理总局
国家标准花管理委员会
2022-11-01实施

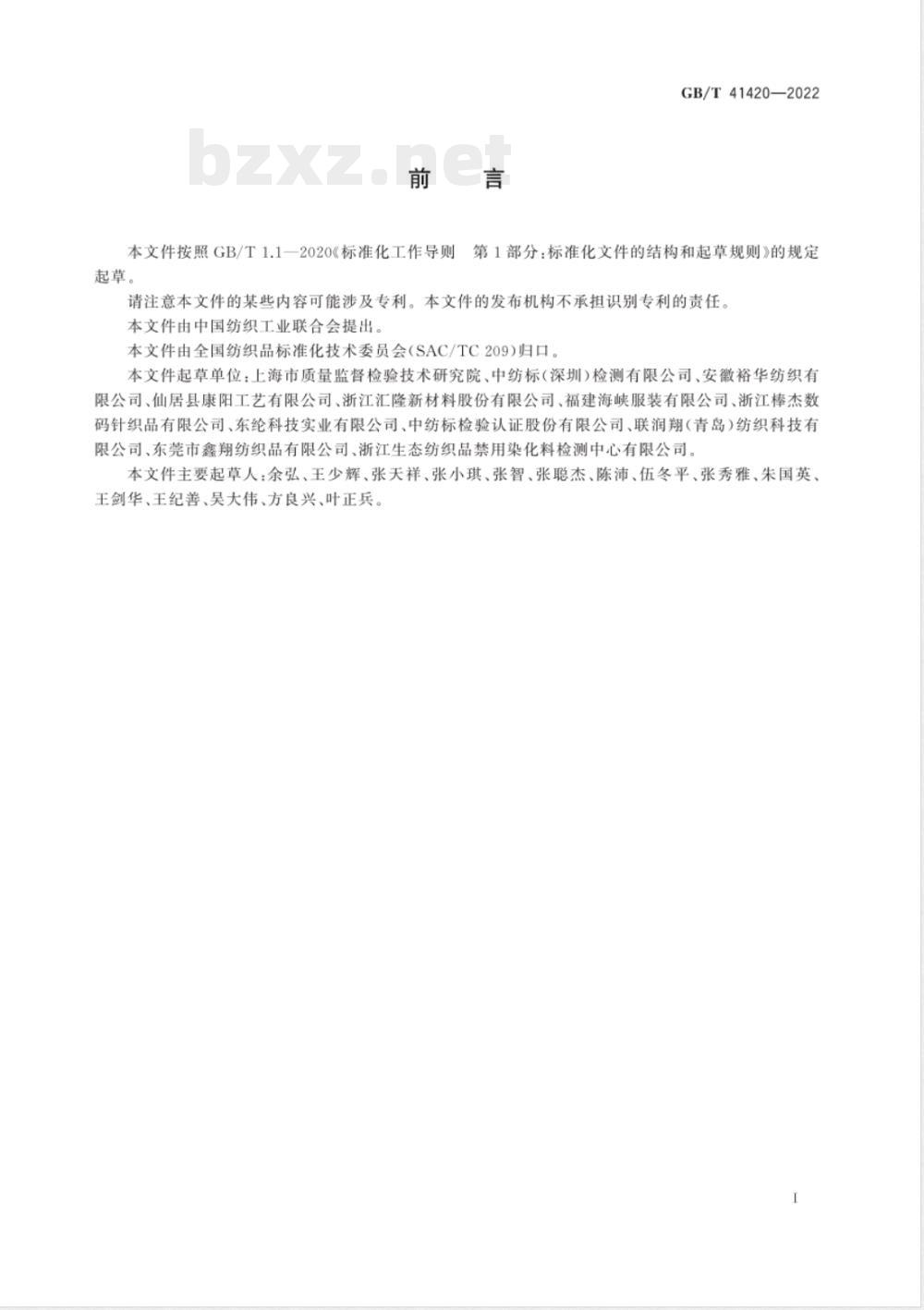

本文件接照GB/T1.1一2020《标准化工作导则起草。
GB/T41420—2022
第1部分：标准化文件的结构和起草规则》的规定请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国纺织工业联合会提出。本文件由全国纺织品标准化技术委员会（SAC/TC209）归口。本文件起草单位：上海市质量监督检验技术研究院、中纺标（深圳)检测有限公司、安徽裕华纺织有限公司、仙居县康阳工艺有限公司、浙江汇隆新材料股份有限公司、福建海峡服装有限公司、浙江棒杰数码针织品有限公司、东纶科技实业有限公司、中纺标检验认证股份有限公司、联润翔（青岛）纺织科技有限公司、东莞市鑫翔纺织品有限公司、浙江生态纺织品禁用染化料检测中心有限公司。本文件主要起草人：余弘、王少辉、张天祥、张小琪、张智、张聪杰、陈沛、伍冬平、张秀雅、朱国英、王剑华、王纪善、吴大伟、方良兴、叶正兵1范围

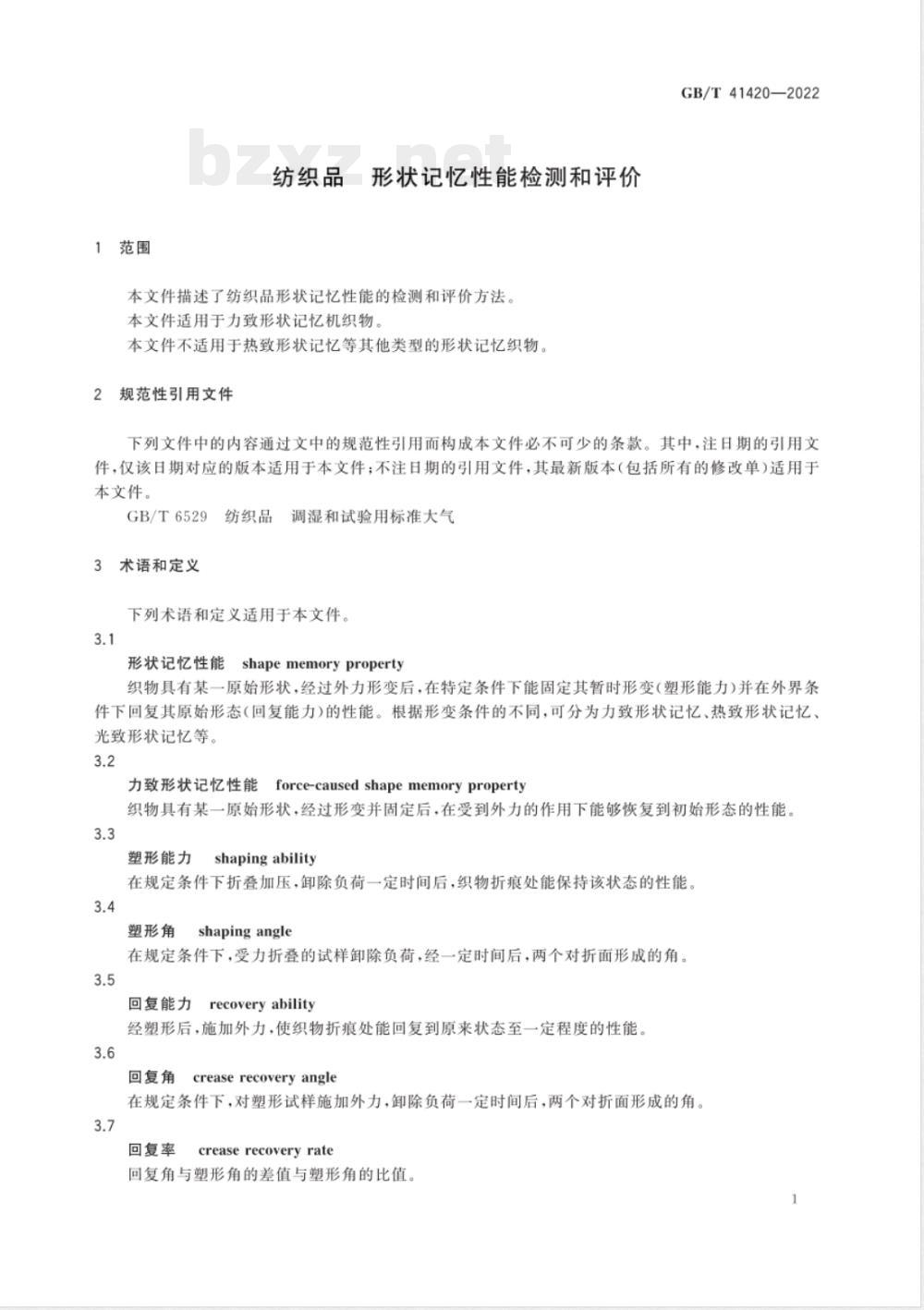

纺织品
形状记忆性能检测和评价
本文件描述了纺织品形状记忆性能的检测和评价方法本文件适用于力致形状记忆机织物。本文件不适用于热致形状记忆等其他类型的形状记忆织物。2规范性引用文件
GB/T41420—2022
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T6529
3术语和定义
纺织品
调湿和试验用标准大气
下列术语和定义适用于本文件。3.1
shapememoryproperty
形状记忆性能
织物具有某一原始形状，经过外力形变后，在特定条件下能固定其暂时形变（塑形能力)并在外界条件下回复其原始形态（回复能力）的性能。根据形变条件的不同，可分为力致形状记忆、热致形状记忆、光致形状记忆等。
力致形状记忆性能
force-causedshapememoryproperty织物具有某一原始形状，经过形变并固定后，在受到外力的作用下能够恢复到初始形态的性能。3.3
塑形能力
shaping ability
在规定条件下折叠加压，卸除负荷一定时间后，织物折痕处能保持该状态的性能。3.4bzxZ.net
塑形角
shaping angle
在规定条件下，受力折叠的试样卸除负荷，经一定时间后，两个对折面形成的角。3.5
回复能力
recovery ability
经塑形后，施加外力，使织物折痕处能回复到原来状态至一定程度的性能3.6
回复角
creaserecoveryangle
在规定条件下，对塑形试样施加外力，卸除负荷一定时间后，两个对折面形成的角。3.7
回复率
crease recovery rate
回复角与塑形角的差值与塑形角的比值。GB/T41420—2022
4原理
一定形状和尺寸的试样，在规定条件下折叠加压保持一定时间，卸除负荷后，让其经过一定的回复时间，以其塑形角来表示织物的塑形能力；对已塑形的试样施加外力，卸除外力一定时间后测量回复角，以计算得到的回复率来表示织物的回复能力。结合塑形能力和回复能力来综合评价织物的形状记忆性能。
调湿和试验用大气
调湿和试验用大气应按GB/T6529中标准大气的规定执行。6仪器
塑形重锤：压力负荷为（1000士20）g，承受压力负荷的面积为15mm×15mm。6.1
回复重锤：（20士0.5）g，重锤底边为圆形，直径为（22士2）mm，大小应能覆盖全部折痕。6.2
6.3角度测量装置：主要由刻有角度的圆盘和试样夹组成。试样夹刃口边缘离刻度盘轴心2mm，并能保证试样折痕线与刻度盘轴线相重合。试样夹可绕刻度盘轴心旋转，以使试样自由翼保持垂直位置，回复角测量器刻度盘的分度值为1°。6.4镊子：边缘平滑，夹持时不与试样表面发生勾连。6.5秒表：精度0.1s。
6.6其他：原理相同，符合本文件技术条件的仪器均可使用。试样准备
7.1取样时应具有代表性，在距离布边150mm以上处取样，应避开折皱、破洞、变形处，在平整的面料上进行截取。
7.2试样尺寸为40mm×15mm的长方形。每个样品的试样数量至少10个，即试样的经向和纬向各5个。试样的长度方向应平行于试样的经向或纬向。10个试样应在不同位置取样，确保每个试样不含有相同纱线
7.3试样应在符合第5章要求的环境中进行调湿平衡处理试验步骤
8.1在试样长度方向反面朝重，两端对齐折叠，用镊子夹住试样边缘，夹住位置离试样短边边缘不超过5mm，置于试验平台上，紧沿折痕边缘施加塑形重锤（6.1），加压面积为225mm。8.2施压5min后卸除负荷，用镊子夹持试样，转移至角度测量装置的试样夹上，此过程应在5s内完成，用镀子夹持试样时不应夹持到试样折痕处，使试样的一翼被夹住，另一翼自由悬垂，调整试样夹，使悬垂下来的自由翼始终保持垂直位置。8.3试样卸除负荷后2min读得塑形角9，读至临近1°，若自由翼有轻微卷曲或扭转情况，则以翼中心为准，测量塑形角。
8.4用镊子夹持试样一翼，凹面朝上，轻放于平整的台面上，将20g回复重锤居中置于试样折痕处1s后，立即移去回复重锤，用镊子夹持试样，转移至角度测量装置的试样夹上，此过程应在5S内完成，使2
GB/T41420—2022
试样的一翼被夹住，另一翼自由悬垂，调整试样夹，使悬垂下来的自由翼始终保持垂直位置8.5试样移去回复重锤后2min读得回复角02读至临近1°重复8.1～8.5的测试步骤，直至所有试样测试完毕，8.6
结果计算和表示
分别计算试样经向、纬向的塑形角平均值，和回复角平均值03，修约至1°按式（1)分别计算试样经向、纬向的回复率R，修约至1%。00.
式中：
试样的回复率；
试样的平均塑形角，单位为度（)；试样的平均回复角，单位为度（\）。形状记忆性能的评价
如需评价，可按照表1对样品进行评价。X100%
纺织品形状记忆性能的评价
项目和指标
塑形角6
回复率R
试验报告
经向：70°~125°
经向：≥20%
试验报告应包括下列内容：
本文件的编号：
样品名称、描述等相关信息；
试样数量以及试验的环境条件：纬向：70°~110°
纬向：≥40%
试验结果（包括经纬向的塑形角和回复率）；如果需要，参照第10章给出评价结果；任何偏离本文件的细节。
具有形状记忆性能
..（1)
GB/T41420-2022
人民共和国
国家标准
纺织品
形状记忆性能检测和评价
GB/T 41420—2022
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：www.spc.org.cn
服务热线：400-168-0010
2022年4月第一版
书号：155066·1-70009
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
