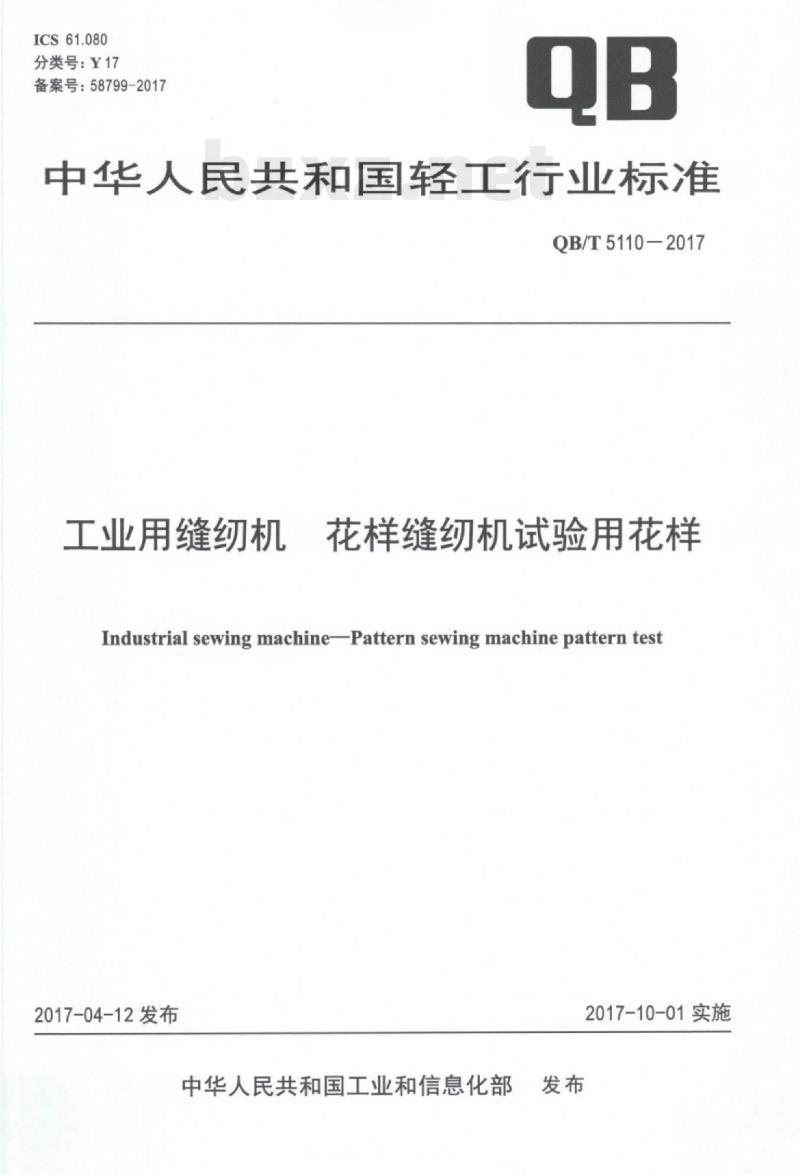

【QB轻工标准】 工业用缝纫机花样缝纫机试验用花样

ICS61.080
分类号：Y17
备案号：58799-2017bzxZ.net
中华人民共和国轻工行业标
QB/T5110—2017
工业用缝纫机
花样缝纫机试验用花样
Industrial sewing machine-Pattern sewing machine pattern test2017-04-12发布
中华人民共和国工业和信息化部发布
2017-10-01实施

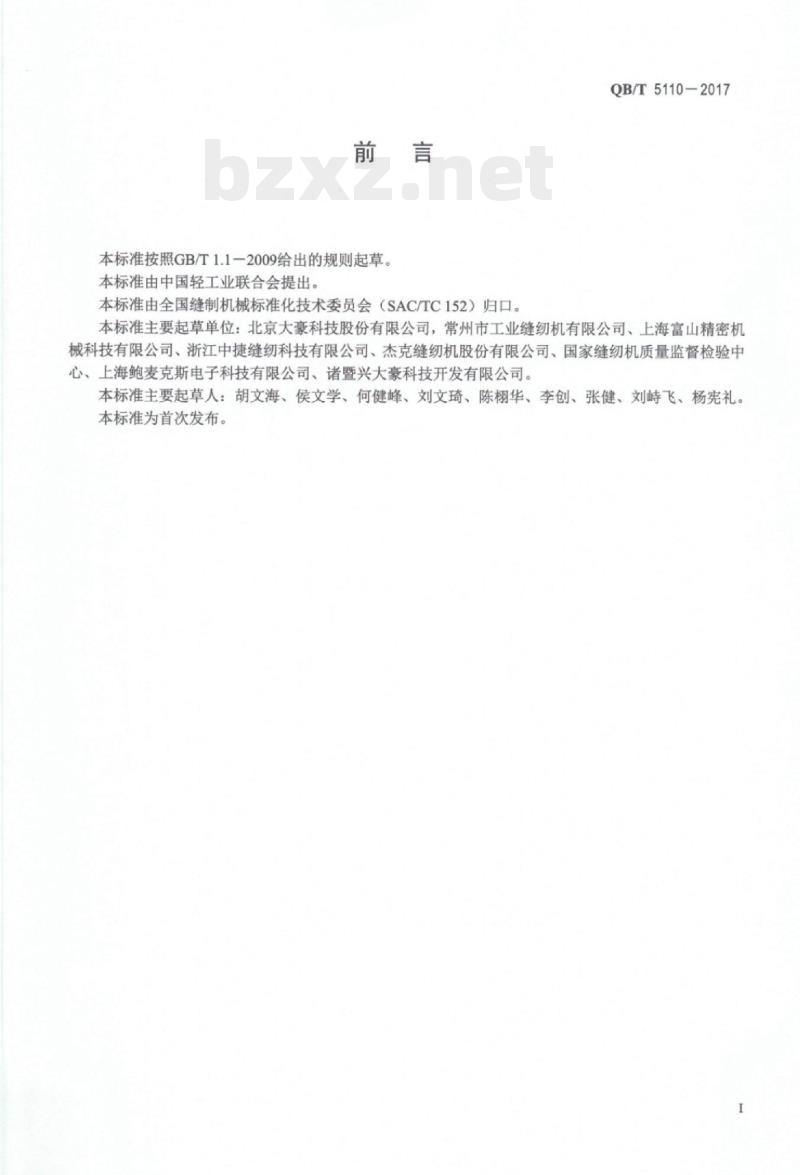

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国缝制机械标准化技术委员会（SAC/TC152）归口。QB/T5110-2017
本标准主要起草单位：北京大豪科技股份有限公司，常州市工业缝纫机有限公司、上海富山精密机械科技有限公司、浙江中捷缝纫科技有限公司、杰克缝纫机股份有限公司、国家缝纫机质量监督检验中心、上海鲍麦克斯电子科技有限公司、诸暨兴大豪科技开发有限公司。本标准主要起草人：胡文海、侯文学、何健峰、刘文琦、陈栩华、李创、张健、刘峙飞、杨宪礼。本标准为首次发布。

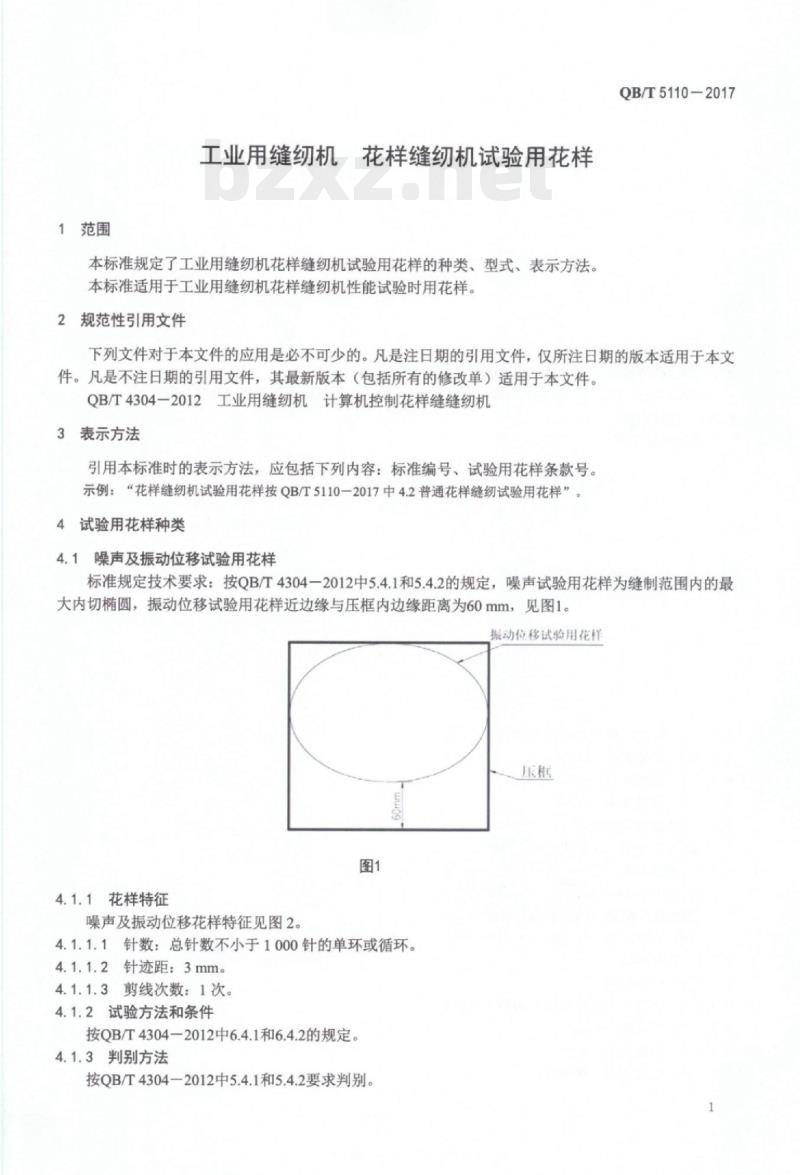

工业用缝纫机花样缝纫机试验用花样本标准规定了工业用缝纫机花样缝纫机试验用花样的种类、型式、表示方法。本标准适用于工业用缝纫机花样缝纫机性能试验时用花样。2规范性引用文件
QB/T5110—2017
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。QB/T4304-2012工业用缝纫机计算机控制花样缝缝纫机3表示方法
引用本标准时的表示方法，应包括下列内容：标准编号、试验用花样条款号。示例：“花样缝纫机试验用花样按QB/T5110一2017中4.2普通花样缝纫试验用花样”。4试验用花样种类
4.1噪声及振动位移试验用花样
标准规定技术要求：按QB/T4304一2012中5.4.1和5.4.2的规定，噪声试验用花样为缝制范围内的最大内切椭圆，振动位移试验用花样近边缘与压框内边缘距离为60mm，见图1。振动位移试验用花样
4.1.1花样特征
噪声及振动位移花样特征见图2。4.1.1.1针数：总针数不小于1000针的单环或循环。4.1.1.2针迹距：3mm。
4.1.1.3剪线次数：1次。
4.1.2试验方法和条件
按QB/T4304—2012中6.4.1和6.4.2的规定。4.1.3判别方法
按QB/T4304-2012中5.4.1和5.4.2要求判别。QB/T5110-2017

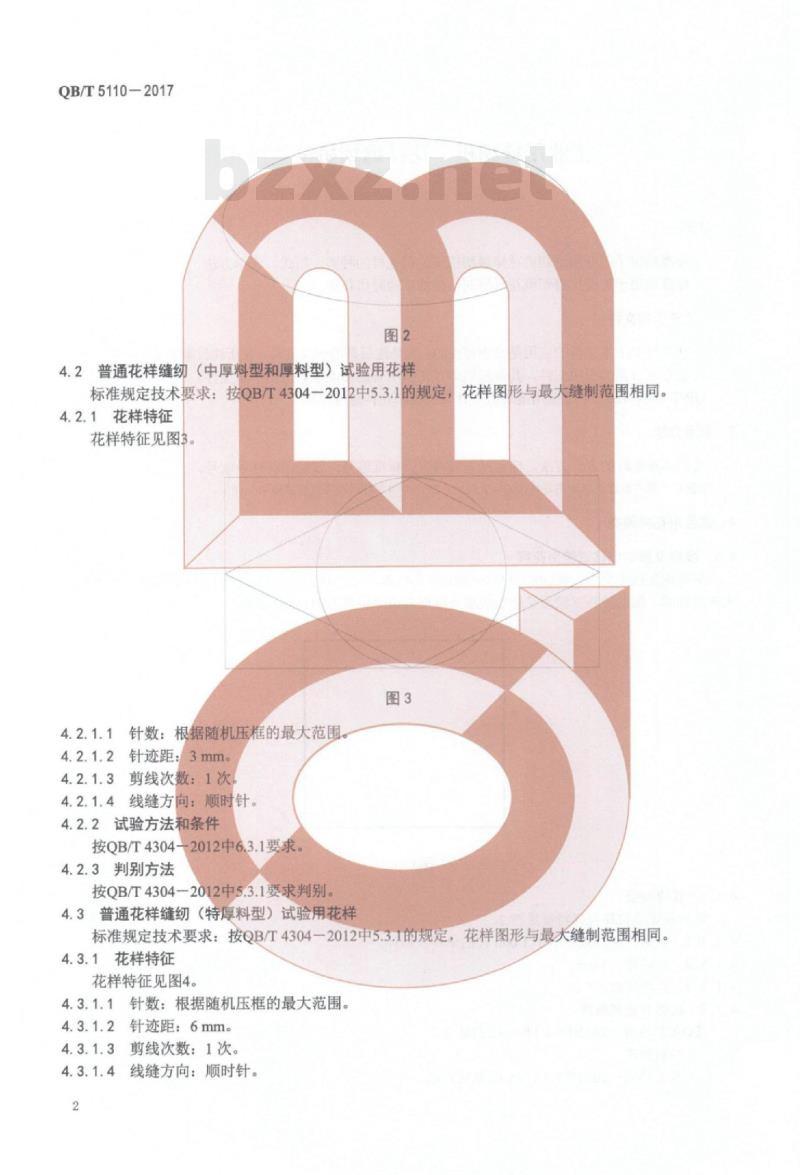

4.2普通花样缝纫（中厚料型和厚料型）试验用花样标准规定技术要求：按QB/T4304一2012中5.3.1的规定，花样图形与最大缝制范围相同。4.2.1花样特征
花样特征见图3
4.2.1.1针数：根据随机压框的最大范围4.2.1.2针迹距：3mm。
4.2.1.3剪线次数：1次
4.2.1.4线缝方向：顺时针。
4.2.2试验方法和条件
—2012中6.3.1要求
按QB/T4304-
4.2.3判别方法
按QB/T4304—2012中5.3.1要求判别。4.3普通花样缝纫（特厚料型）试验用花样标准规定技术要求：按QB/T4304一2012中5.3.1的规定，花样图形与最大缝制范围相同。4.3.1花样特征
花样特征见图4。
4.3.1.1针数：根据随机压框的最大范围。针迹距：6mm。
剪线次数：1次。
线缝方向：顺时针。
4.3.2试验方法和条件
按QB/T4304—2012中6.3.1的要求4.3.3判别方法
按QB/T43042012中5.3.1要求判别图4

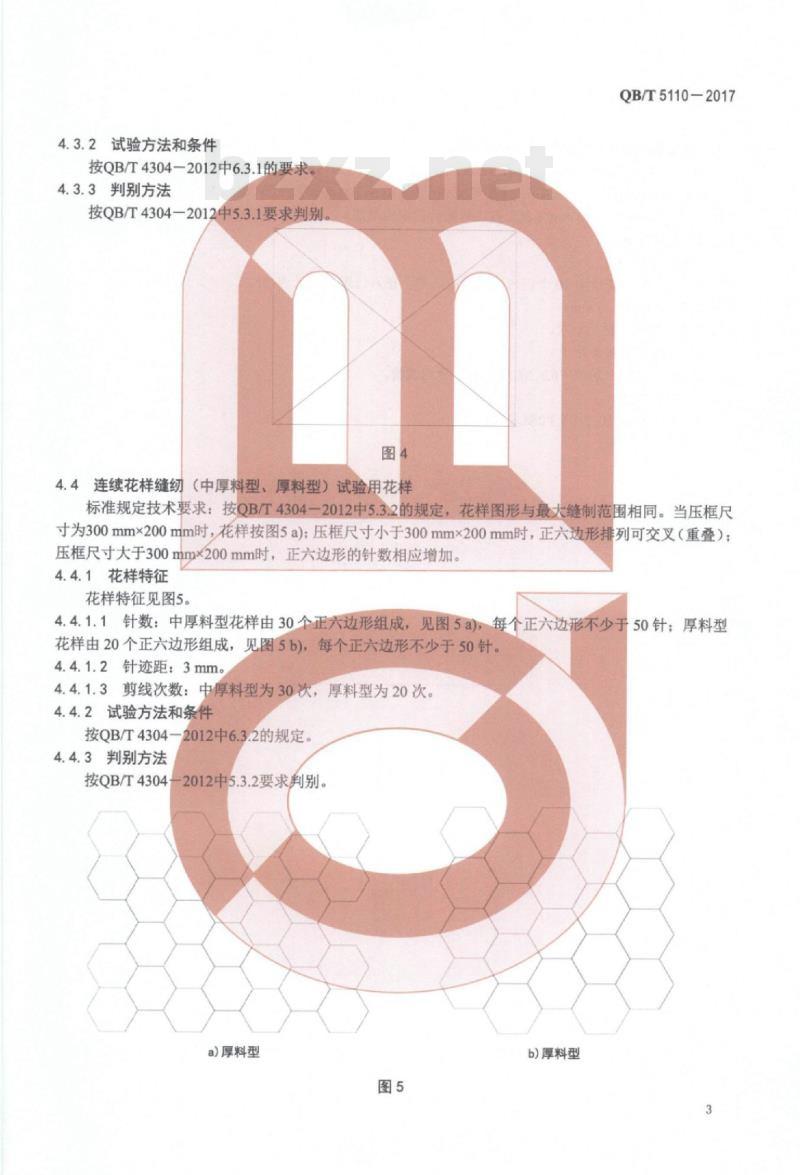

4.4连续花样缝纫（中厚料型、厚料型）试验用花样QB/T5110-2017
标准规定技术要求：按QB/T4304-2012中5.3.2的规定，花样图形与最大缝制范围相同。当压框尺寸为300mm×200mm时，花样按图5a)：压框尺寸小于300mmx200mm时，正六边形排列可交叉（重叠）；压框尺寸大于300mm×200mm时，正六边形的针数相应增加。4.4.1花样特征
花样特征见图5。
4.4.1.1针数：中厚料型花样由30个正六边形组成，见图5a)，每个正六边形不少于50针；厚料型花样由20个正六边形组成，见图5b)，每个正六边形不少于50针。4.4.1.2针迹距：3mm。
4.4.1.3剪线次数：中厚料型为30次，厚料型为20次。4.4.2试验方法和条件
按QB/T4304—2012中6.3.2的规定。4.4.3判别方法
按QB/T4304
4—2012中5.3.2要求判别。
a)厚料型
b)厚料型
QB/T5110-2017
4.5连续花样缝纫（特厚料型）试验用花样技术要求：按QB/T4304一2012中5.3.2的规定，花样图形与最大缝制范围相同。当压框尺寸为300mmx200mm时，花样按图6：压框尺寸小于300mm×200mm时，正六边形排列可交叉（重叠）；压框尺寸大于300mmx200mm时，正六边形的针数相应增加。4.5.1花样特征
花样特征见图6。
4.5.1.1针数：花样由10个正六边形组成，每个正六边形不少于30针。4.5.1.2针迹距：6mm。
4.5.1.3剪线次数：10次。
4.5.2试验方法和条件
按QB/T4304一2012中6.3.2的规定进行缝纫试验。4.5.3判别方法
按QB/T4304-2012中5.3.2要求判别。图6
