【国家标准(GB)】 PVC塑料窗力学性能、耐候性技术条件

工程建设标准全文信息系统

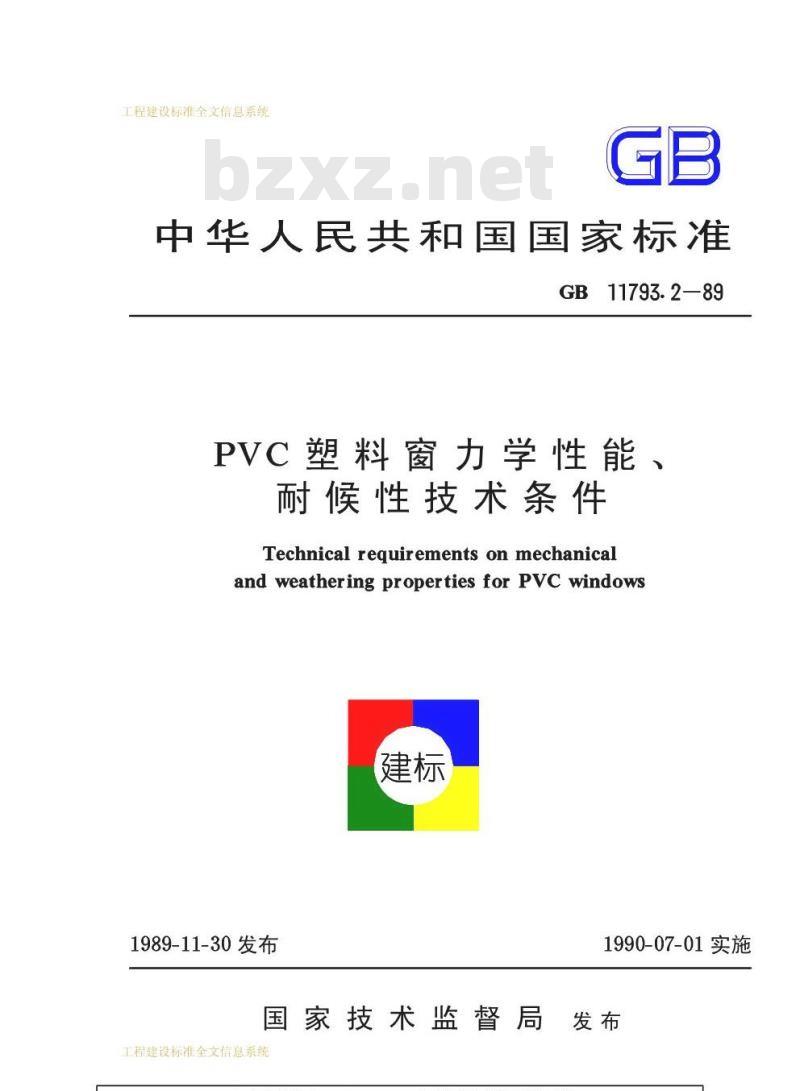

中华人民共和国国家标准
GB11793.2—89
PVC塑料窗力学性能、
耐候性技术条件
Technical requirements on mechanicaland weathering properties for PvC windows建标
1989-11-30发布
1990-07-01实施
国家技术监督局发布
工程建设标准全文信息系统此内容来自标准下载网
工程建设标准全文信息系统

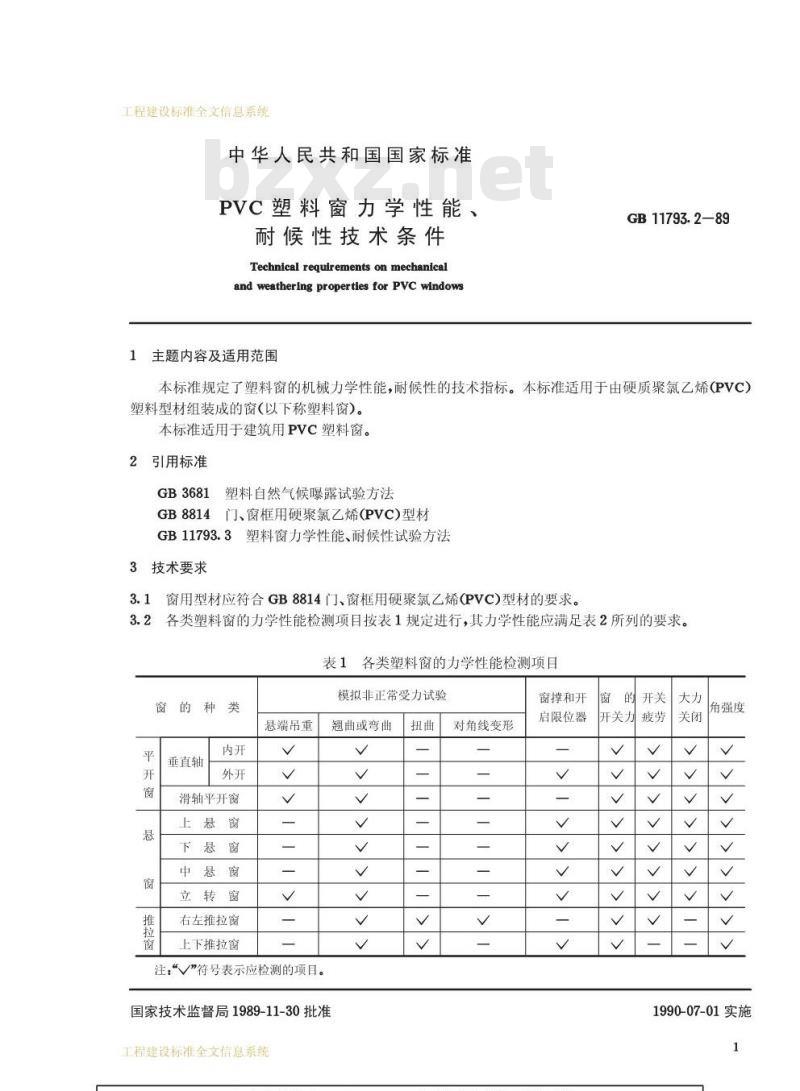

中华人民共和国国家标准
PVC塑料窗力学性能
耐候性技术条件
Technical requirements on mechanicalandweatheringpropertiesforPvCwindows主题内容及适用范围
GB11793.2—89
本标准规定了塑料窗的机械力学性能，耐候性的技术指标。本标准适用于由硬质聚氯乙烯(PVC)塑料型材组装成的窗（以下称塑料窗）。本标准适用于建筑用PVC塑料窗。2
引用标准
GB3681
塑料自然气候曝露试验方法
GB8814门、窗框用硬聚氯乙烯(PVC)型材GB11793.3塑料窗力学性能、耐候性试验方法3技术要求
窗用型材应符合GB8814门、窗框用硬聚氯乙烯(PVC)型材的要求。3.1
3.2各类塑料窗的力学性能检测项目按表1规定进行，其力学性能应满足表2所列的要求。表1
1各类塑料窗的力学性能检测项目窗的种类
垂直轴
滑轴平开窗
上悬窗
下悬窗
中悬窗
立转窗
右左推拉窗
上下推拉窗
悬端吊重
注，“V”符号表示应检测的项目。模拟非正常受力试验
翘曲或弯曲
国家技术监督局1989-11-30批准工程建设标准全文信息系统
对角线变形
窗撑和开
启限位器
开关力
角强度
1990-07-01实施
工程建设标准全文信息系统

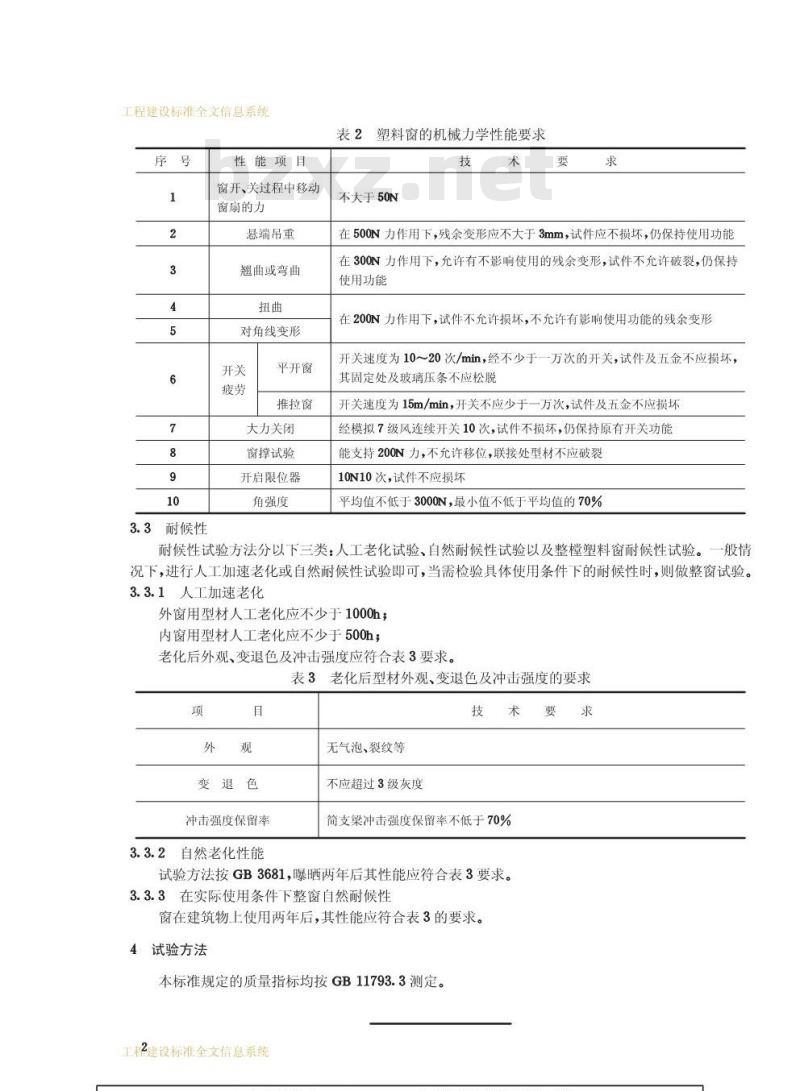

3耐候性
性能项目
窗开、关过程中移动
窗扇的力
悬端吊重
翘曲或弯曲
对角线变形
平开窗
推拉窗
大力关闭
窗撑试验
开启限位器
角强度
塑料窗的机械力学性能要求
不大于50N
在500N力作用下，残余变形应不大于3mm，试件应不损坏，仍保持使用功能在300N力作用下，允许有不影响使用的残余变形，试件不允许破裂，仍保持使用功能
在200N力作用下，试件不允许损坏，不允许有影响使用功能的残余变形开关速度为10～20次/min，经不少于一万次的开关，试件及五金不应损坏，其固定处及玻璃压条不应松脱
开关速度为15m/min，开关不应少于一万次，试件及五金不应损坏经模拟7级风连续开关10次，试件不损坏，仍保持原有开关功能能支持200N力，不允许移位，联接处型材不应破裂10N10次，试件不应损坏
平均值不低于3000N，最小值不低于平均值的70%耐候性试验方法分以下三类：人工老化试验、自然耐候性试验以及整槿塑料窗耐候性试验。一般情况下，进行人工加速老化或自然耐候性试验即可，当需检验具体使用条件下的耐候性时，则做整窗试验。3.3.1人工加速老化
外窗用型材人工老化应不少于1000h；内窗用型材人工老化应不少于500h；老化后外观、变退色及冲击强度应符合表3要求。表3老化后型材外观、变退色及冲击强度的要求项
变退色
冲击强度保留率
自然老化性能
无气泡、裂纹等
不应超过3级灰度
简支梁冲击强度保留率不低于70%试验方法按GB3681，曝晒两年后其性能应符合表3要求。3在实际使用条件下整窗自然耐候性3.3.3
窗在建筑物上使用两年后，其性能应符合表3的要求。4
试验方法
本标准规定的质量指标均按GB11793.3测定。工程建设标准全文信息系统
工程建设标准全文信息系统

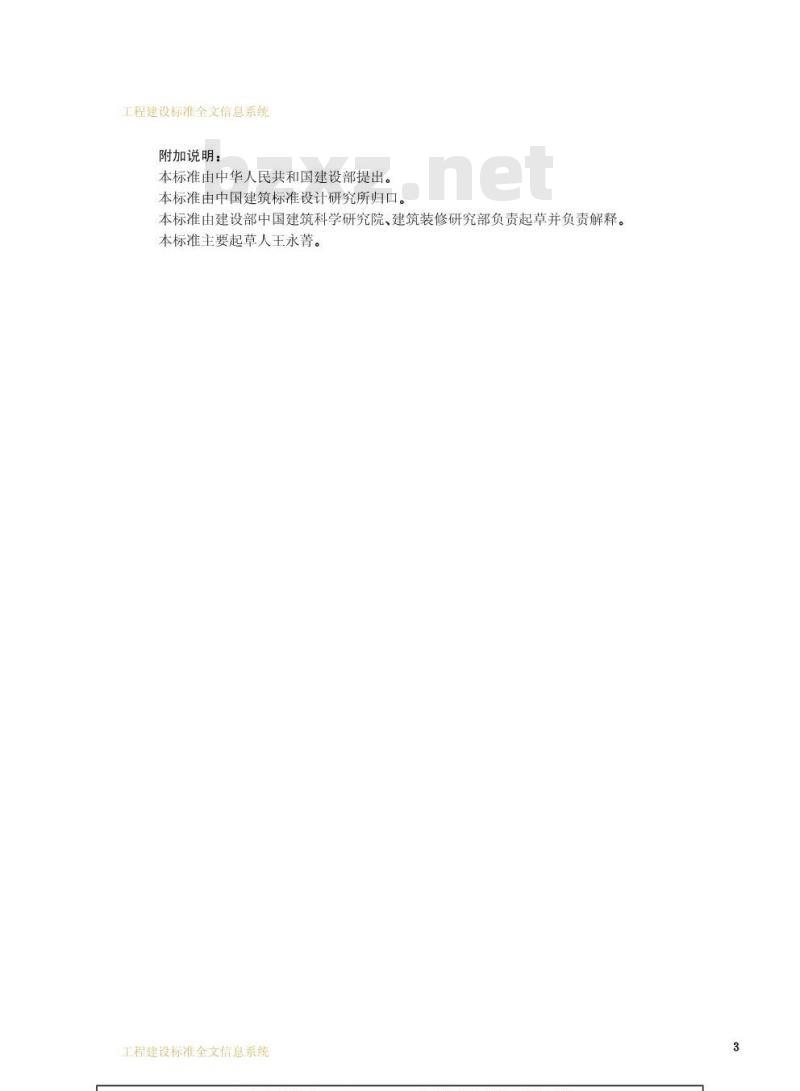

附加说明：
本标准由中华人民共和国建设部提出。本标准由中国建筑标准设计研究所归口。本标准由建设部中国建筑科学研究院、建筑装修研究部负责起草并负责解释。本标准主要起草人王永菁。
工程建设标准全文信息系统
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
