【国家标准(GB)】 绳索和绳索制品 系船用的天然纤维绳索与化学纤维绳索之间的等效性

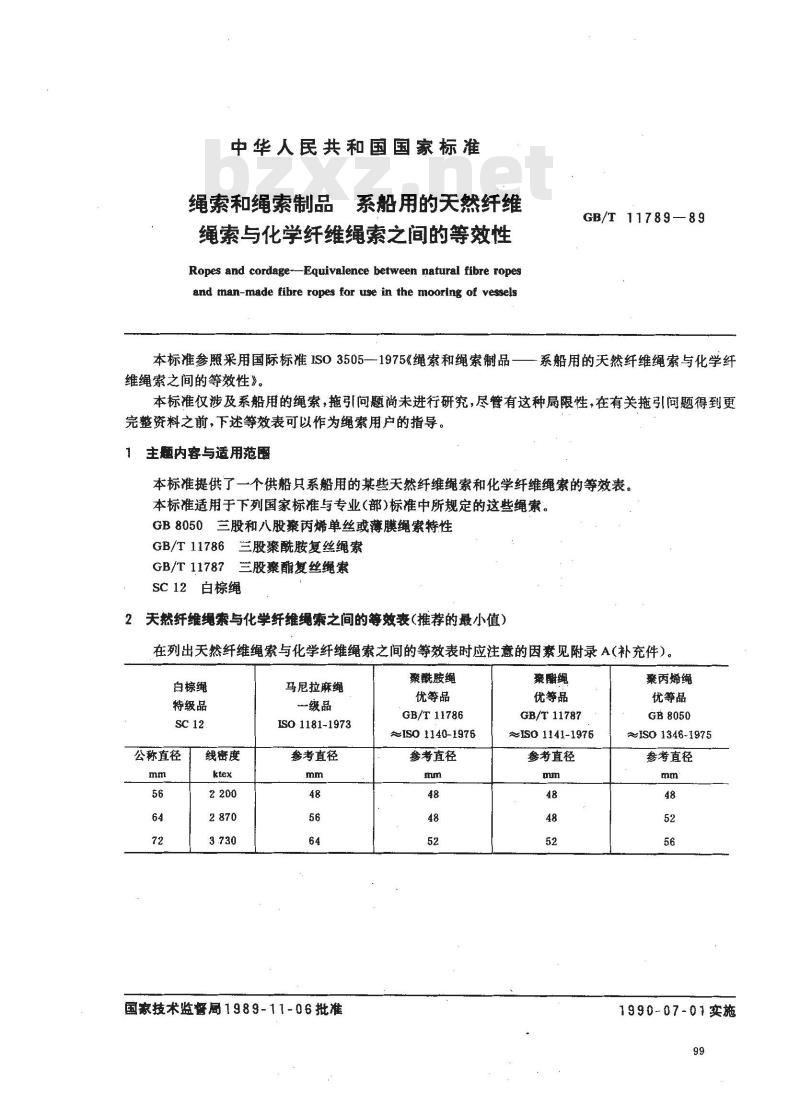

中华人民共和国国家标准
绳索和绳索制品
系船用的天然纤维
绳索与化学纤维绳索之间的等效性Ropes and cordage--Equivalence between natural fibre ropesand man-made fibre ropes for use in the mooring of vessels本标准参照采用国际标准1S03505—1975《绳索和绳索制品-维绳索之间的等效性》。
GB/T11789—89
一系船用的天然纤维绳索与化学纤本标准仅涉及系船用的绳索，拖引问题尚未进行研究，尽管有这种局限性，在有关拖引问题得到更完整资料之前，下述等效表可以作为绳索察用户的指导。主题内容与适用范围
本标准提供了一个供船只系船用的某些天然纤维绳索和化学纤维绳索的等效表。本标准适用于下列国家标准与专业(部)标准中所规定的这些绳索。GB8050三股和八股丙烯单丝或薄膜绳索特性GB/T11786三股聚酰胺复丝绳索
GB/T 11787兰股酯复丝绳素
SC 12白棕绳
2天然纤维绳索与化学纤维绳索之间的等效表（推荐的最小值）在列出天然纤维绳索与化学纤维绳索之间的等效表时应注意的因素见附录A(补充件)。白棕绳
特级品
公称直径
线密度
马尼拉麻绳
一级品此内容来自标准下载网
ISO 1181-1973
参考直径
国家技术监督局1989-11-06批准聚酰胺绳
优等品
GB/T 11786
ISO 1140-1976
参考直径
优等品
GB/T 11787
ISO 1141-1976
参考直径
聚丙烯绳
优等品
GB8050
IS0 1346-1975
参考直径
1990-07-01实施

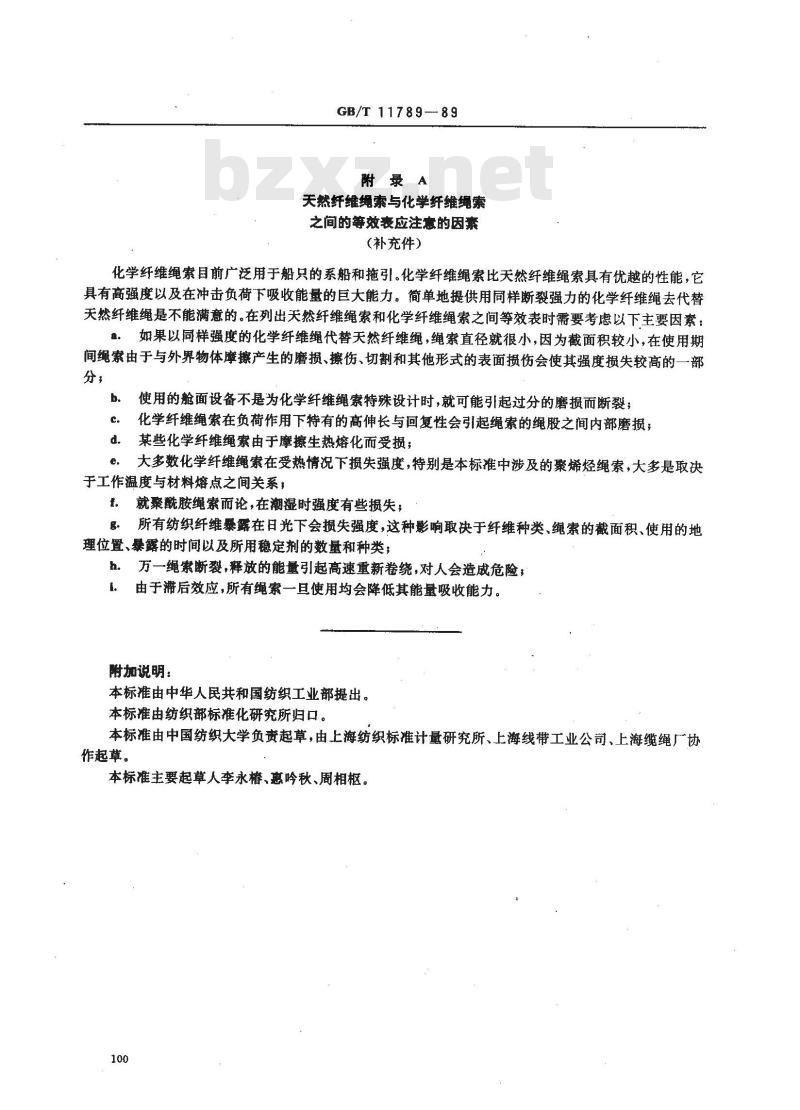

GB/T 11789--89
附录A
天然纤维绳索与化学纤维绳索
之间的筹效表应注意的因素
（补充件）
化学纤维绳索目前广泛用于船只的系船和拖引。化学纤维绳索比天然纤维绳索具有优越的性能，它具有高强度以及在冲击负荷下吸收能量的巨大能力。简单地提供用同样断裂强力的化学纤维绳去代替天然纤维绳是不能满意的。在列出天然纤维绳索和化学纤维绳索之间等效表时需要考虑以下主要因素：如果以同样强度的化学纤维绳代替天然纤维绳，绳索直径就很小，因为截面积较小，在使用期鱼
间绳索由于与外界物体摩擦产生的磨损、擦伤、切割和其他形式的表面损伤会使其强度损失较高的一部分，
使用的舱面设备不是为化学纤维绳索特殊设计时，就可能引起过分的磨损而断裂；化学纤维绳索在负荷作用下特有的高伸长与回复性会引起绳索的绳股之间内部磨损；某些化学纤维绳索由于摩擦生热熔化而受损；d.
大多数化学纤维绳索在受热情况下损失强度，特别是本标准中涉及的聚烯烃绳索，大多是取决于工作温度与材料熔点之间关系，1。就聚酰胺绳索而论，在潮湿时强度有些损失；&。所有纺织纤维暴露在日光下会损失强度，这种影响取决于纤维种类、绳索的截面积、使用的地理位置、暴露的时间以及所用稳定剂的数量和种类；h。万一绳索断裂，释放的能量引起高速重新卷绕，对人会造成危险，由于滞后效应,所有绳索一旦使用均会降低其能量吸收能力。附加说明：
本标准由中华人民共和国纺织工业部提出。本标准由纺织部标准化研究所归口。本标由中国纺织大学负责起草，由上海纺织标准计量研究所、上海线带工业公司、上海缆绳厂协作起草。
本标准主要起草人李永椿、惠吟秋、周相枢。100
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
