【国家标准(GB)】 在分组装拆(PAD)设施与分组式DTE或另一个PAD之间交换控制信息和用户数据的规程

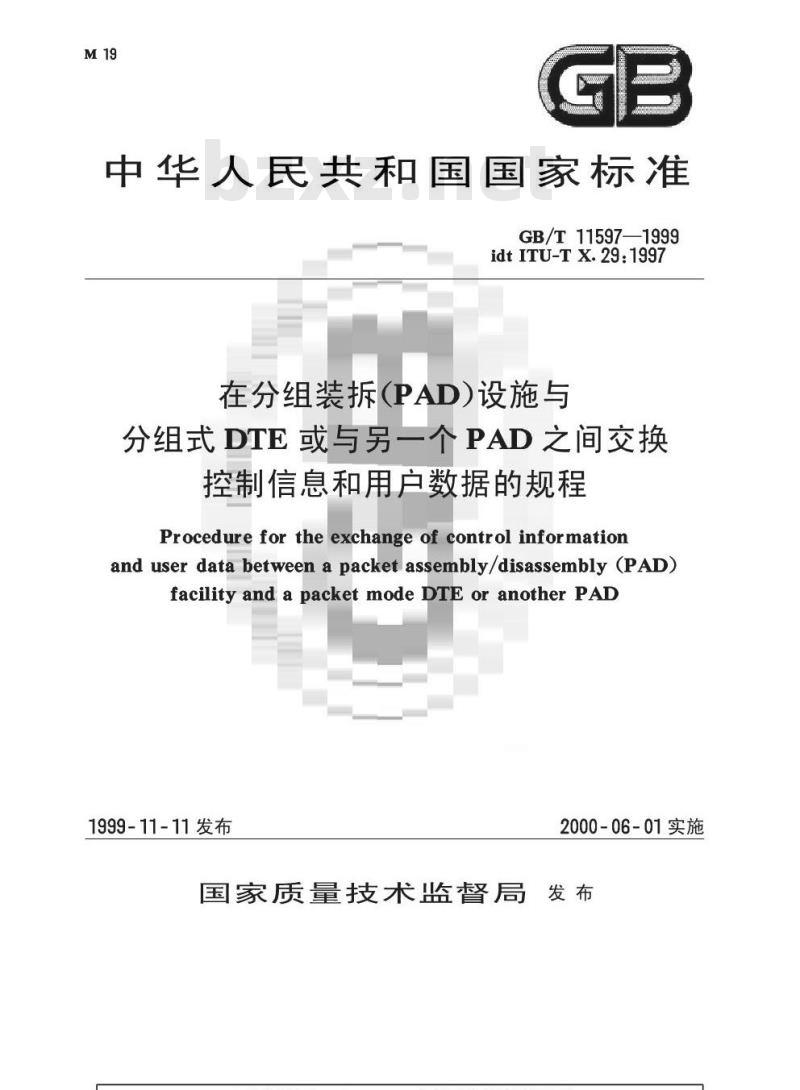

中华人民共和国国家标准
GB/T11597—1999
idtITU-TX.29：1997
在分组装拆(PAD)设施与
分组式DTE或与另一个PAD之间交换控制信息和用户数据的规程
Procedure for theexchangeof control informationand user data between a packetassembly/disassembly (PAD)facilityandapacket modeDTEor another PAD1999-11-11发布
2000-06-01实施
国家质量技术监督局
GB/T11597—1999
本标准等同采用ITU-TX.29：1997标准建议。本标准定义了在分组交换网中一个PAD和一个分组式DTE或者和另一个PAD之间交换控制信息和用户数据的过程。规定了呼叫用户数据格式、用户序列格式和控制消息格式。本标准适用于公用数据网。
本标准此次修订的主要内容如下：1）对前一版叙述的控制消息做了一些扩充（详见正文4.4.1，4.4.2，4.4.11)；2）呼叫数据字段增加了同快速选择设施一起使用时的规定（详见正文4.2.2，4.4.10,4.4.11)；3）增加有关多功能PAD内容（详见正文3.3.8,3.7，4.4.7)。本标准引用的标准如下：
GB/T 11589—1999
(eqyITU-TX.1:1996)）
公用数据网和综合业务数字网（ISDN）的国际用户业务类别和接入种类GB/T11590—1999公用数据网的国际数据传输业务和任选的用户业务设施（eqVITU-TX.21996)
GB/T11591—1999公用数据网中的分组装拆设施（idtITU-TX.3：1993）GB/T11595一1999用专用电路连接到公用数据网上的分组式数据终端设备（DTE）与数据电路终接设备(DCE）之间的接口(idtITU-TX.25：1996)GB/T11596—1999起止式数据终端进入本国公用数据网的分组装拆（PAD）设施的DCE/DTE之间的接口(idtITU-TX.28：1997)本标准附录A为标准的附录。
本标准自实施之日起，同时代替GB/T11597-—1989本标准由中华人民共和国邮电部提出。本标准由邮电部电信科学研究规划院归口。本标准由邮电部数据通信技术研究所起草。本标准主要起草人：高海燕。
本标准委托邮电部数据通信技术研究所负责解释。I
GB/T11597—1999

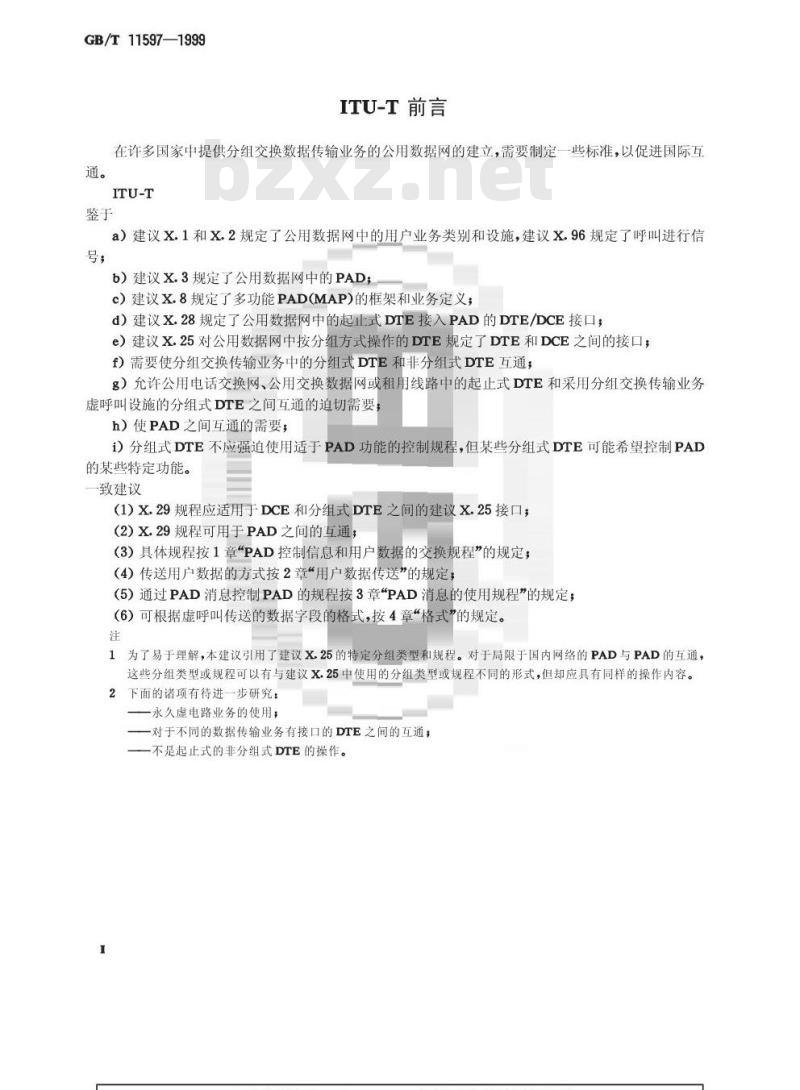

ITU-T前言
在许多国家中提供分组交换数据传输业务的公用数据网的建立，需要制定一些标准，以促进国际互通。
a）建议×.1和×.2规定了公用数据网中的用户业务类别和设施，建议X.96规定了呼叫进行信号，
b）建议X.3规定了公用数据网中的PAD；c）建议X.8规定了多功能PAD(MAP)的框架和业务定义；d）建议X.28规定了公用数据网中的起止式DTE接入PAD的DTE/DCE接口；e）建议X.25对公用数据网中按分组方式操作的DTE规定了DTE和DCE之间的接口；f）需要使分组交换传输业务中的分组式DTE和非分组式DTE互通；g）允许公用电话交换网、公用交换数据网或租用线路中的起止式DTE和采用分组交换传输业务虚呼叫设施的分组式DTE之间互通的迫切需要h）使PAD之间互通的需要，
i）分组式DTE不应强迫使用适于PAD功能的控制规程，但某些分组式DTE可能希望控制PAD的某些特定功能。
致建议
（1）X.29规程应适用于DCE和分组式DTE之间的建议X.25接口；(2)X.29规程可用于PAD之间的互通（3）具体规程按1章“PAD控制信息和用户数据的交换规程”的规定；（4）传送用户数据的方式按2章“用户数据传送”的规定（5）通过PAD消息控制PAD的规程按3章“PAD消息的使用规程”的规定；（6）可根据虚呼叫传送的数据字段的格式，按4章“格式”的规定。注
1为了易于理解，本建议引用了建议X.25的特定分组类型和规程。对于局限于国内网络的PAD与PAD的互通，这些分组类型或规程可以有与建议X.25中使用的分组类型或规程不同的形式，但却应具有同样的操作内容。2下面的诸项有待进一步研究：
一永久虚电路业务的使用；
一对于不同的数据传输业务有接口的DTE之间的互通；-不是起止式的非分组式DTE的操作。中华人民共和国国家标准

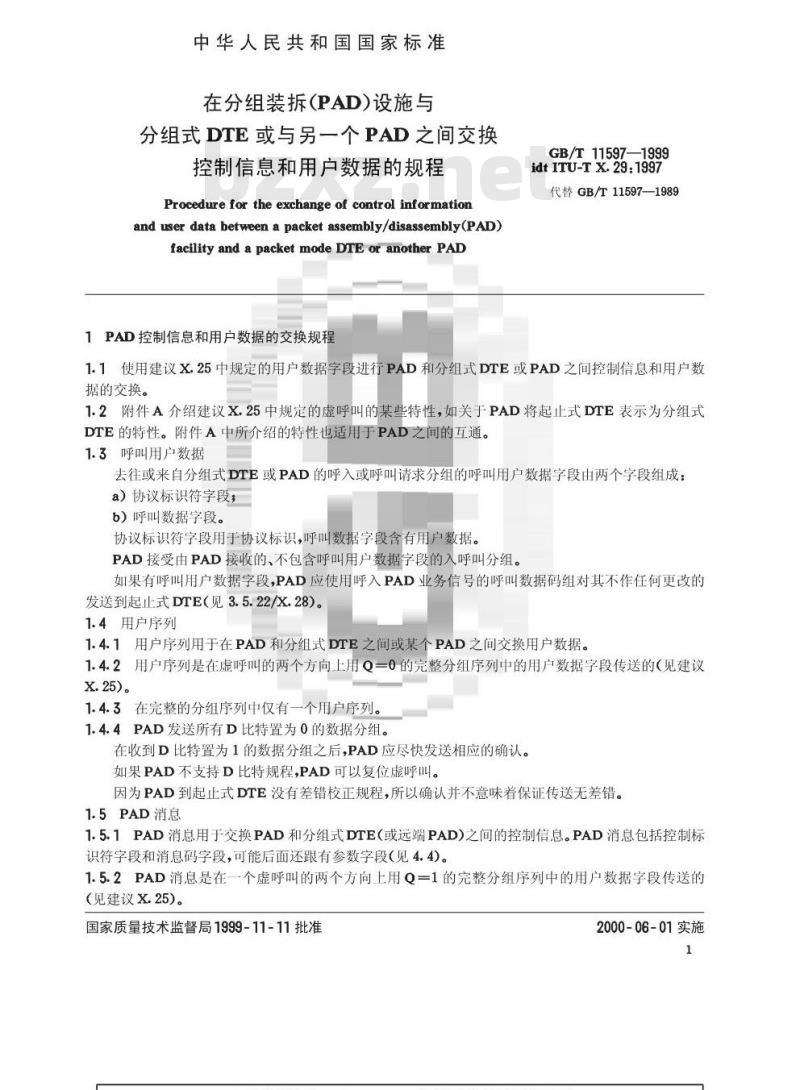

在分组装拆（PAD)设施与
分组式DTE或与另一个PAD之间交换控制信息和用户数据的规程
Procedure for the exchange of control informationand user data between a packet assembly/disassembly(PAD)facility and a packet mode DTE or another PAD1PAD控制信息和用户数据的交换规程GB/T11597——1999
idtITU-Tx.29：1997
代替GB/T11597—1989
1.1使用建议X.25中规定的用户数据字段进行PAD和分组式DTE或PAD之间控制信息和用户数据的交换。
1.2附件A介绍建议X.25中规定的虚呼叫的某些特性，如关于PAD将起止式DTE表示为分组式DTE的特性。附件A中所介绍的特性也适用于PAD之间的互通。1.3呼叫用户数据
去往或来自分组式DTE或PAD的呼入或呼叫请求分组的呼叫用户数据字段由两个字段组成：a）协议标识符字段，
b）呼叫数据字段。
协议标识符字段用于协议标识，呼叫数据字段含有用户数据。PAD接受由PAD接收的、不包含呼叫用户数据字段的入呼叫分组。如果有呼叫用户数据字段，PAD应使用呼入PAD业务信号的呼叫数据码组对其不作任何更改的发送到起止式DTE（见3.5.22/X.28）。1.4用户序列
1.4.1用户序列用于在PAD和分组式DTE之间或某个PAD之间交换用户数据。1.4.2用户序列是在虚呼叫的两个方向上用Q一0的完整分组序列中的用户数据字段传送的（见建议X.25)。
1.4.3在完整的分组序列中仅有一个用户序列。1.4.4PAD发送所有D比特置为0的数据分组。在收到D比特置为1的数据分组之后,PAD应尽快发送相应的确认。如果PAD不支持D比特规程，PAD可以复位虚呼叫。因为PAD到起止式DTE没有差错校正规程，所以确认并不意味着保证传送无差错。1.5PAD消息
1.5.1PAD消息用于交换PAD和分组式DTE(或远端PAD)之间的控制信息。PAD消息包括控制标识符字段和消息码字段，可能后面还跟有参数字段（见4.4)。1.5.2PAD消息是在一个虚呼叫的两个方向上用Q=1的完整分组序列中的用户数据字段传送的（见建议X.25)。
国家质量技术监督局1999-11-11批准2000-06-01实施
GB/T 11597—1999

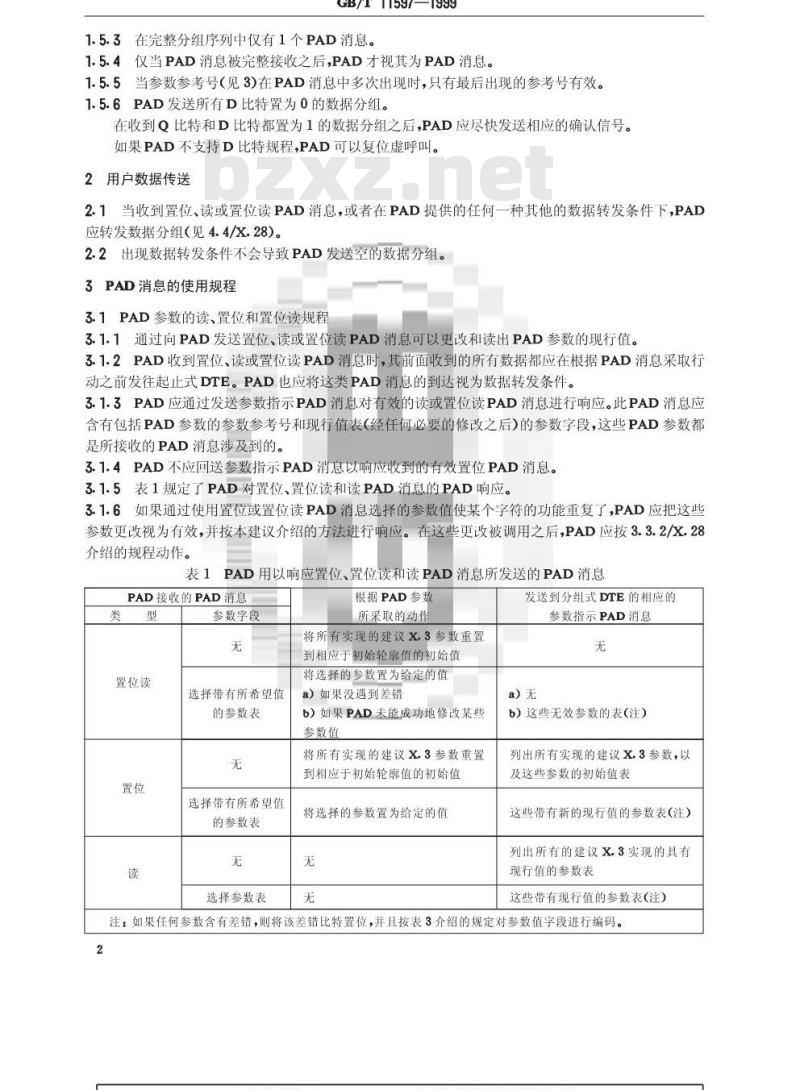

1.5.3在完整分组序列中仅有1个PAD消息。1.5.4仅当PAD消息被完整接收之后，PAD才视其为PAD消息。1.5.5当参数参考号（见3)在PAD消息中多次出现时，只有最后出现的参考号有效。1.5.6PAD发送所有D比特置为0的数据分组。在收到O比特和D比特都置为1的数据分组之后，PAD应尽快发送相应的确认信号。如果PAD不支持D比特规程,PAD可以复位虚呼叫。2用户数据传送
2.1当收到置位、读或置位读PAD消息，或者在PAD提供的任何一种其他的数据转发条件下，PAD应转发数据分组（见4.4/X.28)。2.2出现数据转发条件不会导致PAD发送空的数据分组。3PAD消息的使用规程
3.1PAD参数的读、置位和置位读规程3.1.1通过向PAD发送置位、读或置位读PAD消息可以更改和读出PAD参数的现行值。3.1.2PAD收到置位、读或置位读PAD消息时，其前面收到的所有数据都应在根据PAD消息采取行动之前发往起止式DTE。PAD也应将这类PAD消息的到达视为数据转发条件。3.1.3PAD应通过发送参数指示PAD消息对有效的读或置位读PAD消息进行响应。此PAD消息应含有包括PAD参数的参数参考号和现行值表（经任何必要的修改之后）的参数字段，这些PAD参数都是所接收的PAD消息涉及到的。
3.1.4PAD不应回送参数指示PAD消息以响应收到的有效置位PAD消息。3.1.5表1规定了PAD对置位、置位读和读PAD消息的PAD响应。3.1.6如果通过使用置位或置位读PAD消息选择的参数值使某个字符的功能重复了，PAD应把这些参数更改视为有效，并按本建议介绍的方法进行响应。在这些更改被调用之后，PAD应按3.3.2/X.28介绍的规程动作。
表1PAD用以响应置位、置位读和读PAD消息所发送的PAD消息PAD接收的PAD消息
置位读
参数字段
选择带有所希望值
的参数表
选择带有所希望值
的参数表
选择参数表
根据PAD参数
所采取的动作
将所有实现的建议X.3参数重置
到相应于初始轮廓值的初始值
将选择的参数置为给定的值
a）如果没遇到差错
b）如果PAD未能成功地修改某些参数值
将所有实现的建议X.3参数重置
到相应于初始轮廓值的初始值
将选择的参数置为给定的值
发送到分组式DTE的相应的
参数指示PAD消息
a）无
b）这些无效参数的表(注）
列出所有实现的建议X.3参数，以及这些参数的初始值表
这些带有新的现行值的参数表（注）列出所有的建议X.3实现的具有
现行值的参数表
这些带有现行值的参数表(注)
注：如果任何参数含有差错，则将该差错比特置位，并且按表3介绍的规定对参数值字段进行编码。2
3.2请求清除PAD的规程
GB/T11597—1999
3.2.1请求清除PAD消息是用于请求PAD在传输完所有前面已发送到起止式DTE的数据之后清除虚呼叫。
注：PAD在传输完到起止式DTE的最后一个字符之后所发送的清除请求分组要含有置DTE清除的清除原因字段。
3.3中断和丢弃规程
3.3.1如果参数7被置为21，为了示出在起止式DTE的请求下，PAD正在丢弃收到的用户序列，PAD应发送所有中断用户数据字段中的比特都置为0的中断分组，后面跟有断指示PAD消息。该PAD消息在其参数字段含有参数8已被置为1的指示（丢弃输出）。3.3.2在向PAD数据传输重新开始之前，对断指示PAD消息的响应将是置位或置位读PAD消息，以示出参数8被置为0（正常数据传送）。在发送此PAD消息之前，正在向PAD发送的任何完整分组序列必须按建议X.25规定的规程（使用将由PAD丢弃的分组)终止发送。3.3.3如果PAD收到含有3.3.1规定的参数字段的断指示PAD消息，PAD应按上述3.3.2介绍的规定通过发送置位PAD消息进行响应，并向起止式DTE发送断信号。如果PAD收到不含有参数字段的断指示PAD消息，则PAD不对分组式DTE或PAD进行响应，但PAD应向起止式DTE发送断信号。
3.3.4当PAD在收到来自起止式DTE的中断PAD命令信号或断信号之后发送了一个中断分组，如果参数7被置为1，中断用户数据字段第8至第1比特的编码为00000001。3.3.5如果PAD收到一个中断分组，PAD应按建议X.25规定的规程证实该中断分组。PAD不应向起止式DTE发送中断用户数据字段的内容。PAD应不处理中断用户数据字段的值。3.3.6如果参数7被置为5,PAD应发送中断分组的用户数据字段所有比特都置为0的中断分组，后面跟有断指示PAD消息，此PAD消息不含有4.4.7介绍的参数字段。3.3.7某些PAD总是可以根据收到的中断分组而不是根据收到的断指示PAD消息向起止式DTE发送断信号。
3.3.8支持符合建议X.8多功能的PAD，用断指示PAD消息指示3.3.1中所定义的PAD功能的修改。由于在建议X.28中有关如何请求和/或指示远端的修改待定，所以本建议中有关如何请求和/或指示远端的修改以及此信号是否必须传到本地起止式DTE接口待定。3.4复位规程
可以按照建议X.25规定的规程复位虚呼叫。复位PAD参数8的值的规程作用是将其值重置为0（正常数据传送）。但所有其他PAD参数的现行值都不受影响。3.5PAD的差错处理规程
3.5.1如果PAD收到含有对PAD参数无效的参考号的置位、读或置位读PAD消息，在由PAD发送的参数指示PAD消息中的参数字段应含有表示已经出现该情况的指示。其余的对PAD参数有效的参考号都由PAD进行处理。
出现对PAD参数无效访问的原因可能是：a）在PAD中没有实现该参数参考号；b）在PAD中没有实现该参数值，或者不能由目前的值更改；c）参数是只读参数（只对置位和置位读PAD消息而言）d）参数跟在无效参数分隔符之后（见4.4.5.4)。3.5.2PAD发送差错PAD消息，该消息含有在下述条件下收到的无效PAD消息的消息码：a）如果PAD收到一个不可识别的消息码，b）如果在可识别消息码后面的参数字段是不正确的或者与消息码不兼容；3
GB/T11597—1999
c）如果在可识别消息码后面的参数字段的格式无效：d）如果PAD收到一个不是所要求的参数指示PAD消息；e）如果PAD收到的PAD消息太长。3.5.3如果收到的PAD消息少于8比特，PAD应发送差错PAD消息。3.5.4如果PAD收到差错PAD消息PAD不应使用任何类型的PAD消息进行响应。3.6请求PAD重新选择被叫DTE的规程PAD在向起止式DTE传输完分组式DTE的所有前已发送的数据之后，分组式DTE要使用重新选择或带有TOA/NPI（地址类型/编号计划指示符）的重新选择PAD消息请求PAD清除虚呼叫，然后，PAD应建立至被重新选择的DTE的呼叫。注：TOA/NPI地址预约设施是在建议X.2内设定的。在收到重新选择PAD消息之后，PAD应发送差错PAD消息，该消息带有在下列情况下无权重新选择PAD消息（00000110)的差错类型：a）分组式DTE已经建立了虚呼叫：b）起止式DTE已经请求了阻止被叫DTE重新选择设施，c）已经收到了多于N次的重新选择PAD消息（其中N值待定）。重新选择PAD消息的格式在4.4.9中给出。带有TOA/NPI的重新选择PAD消息在4.4.10中给出。这些消息都包含PAD建立新的虚呼叫所需要的信息。一接收到重新选择或带有TOA/NPI的重新选择PAD消息，PAD应：一向起止式DTE发送所有以前已收到的数据；一清除己建立的虚呼叫，
一按3.2.5/X.28的规定完成了适当的状态变更之后，建立至被重新选择的DTE的虚呼叫。PAD发送的呼叫请求分组应只包含起止式DTE所预定的和/或默认值所分配的设施，重新选择PAD消息所包含的任何其他设施都应不予理踩，特别是：i）闭合用户群信号一—PAD应采用与始发呼叫相同的闭合用户群，这与重新选择PAD消息中示出的闭合用户群无关。
i）反向计费一一如果没有对始发呼叫的起止式DTE计费，被重新选择的呼叫亦不应对该起止式DTE计费，这与重新选择PAD消息中的指示无关（即PAD应在呼叫请求分组中使用反向计费设施）。如果对始发呼叫的起止式DTE计费了，则当重新选择PAD消息包含反向计费设施，重新选择的呼叫也应对重新选择的DTE计费。违）计费信息
·这项设施在商定的合同期内分配使用：则在清除各个（始发的或重新选择的）呼叫时，或在清除上一次重新选择的呼叫时，应向起止式DTE发送该计费信息。如果选择后一规程（即选择清除上一次重新选择的呼叫时向起止式DTE发送计费信息），则PAD应发送总的计费信息，而不发送各个（始发的和重新选择的)呼叫的计费。·这一设施是根据每次呼叫使用：则PAD按上面指出的规程处理（由起止式DTE或分组式DTE)从第一个计费信息设施请求开始计费。iv）ROA选择：待定
1表4/X.28中注2示出的其他设施待定。2此规程是PAD的一种任选性能，那些不实现此性能的PAD应将重新选择和带有TOA/NPI的重新选择PAD消息视为无效。PAD可以通过接受1)重新选择PAD消息或2)重新选择和带有TOA/NPI的重新选择PAD消息来实现此性能。如何由PAD发送重新选择或带有TOA/NPI的重新选择PAD消息待定。3.7支持MAP的规程
GB/T11597—1999
如果PAD支持多功能（如建议X.8定义），则在起止式DTE请求时，应发送中断分组通知PAD功能的修改。发送的中断分组的用户数据字段的所有比特置为0,后面的断指示PAD消息通知PAD功能的修改，如同下面4.4.7.1中说明。参考号字段的编码应是00000001（表示PAD功能修改），参数值字段应用表示远端PAD已调用的功能类型的第一个字符的十进制值编码。表11/X.28完整列出当前PAD功能，符合建议X,28和本建议的MAP支持的PAD功能操作。与建议X.28相关部分类似，关于如何支持MAP的本地PAD功能操作可以通知远地MAP，实现远地PAD功能修改待定。
4格式
4.1引言
八比特组的各比特按8到1编号，其中比特1是低位比特并首先发送。呼叫用户数据、用户序列、PAD消息和中断用户数据的八比特组都是从1开始顺序编号的，并按这个次序发送。4.2呼叫用户数据格式（见图1）E
协设识别
呼叫邀垢
注：N可以在4和16之间取值，或在4和128（同快速选择设施一起使用时)之间取值图1呼叫用户数据字段格式
4.2.1协议标识符格式
协议标识符字段由4个八比特组组成。第1个八比特组的编码如下：
比特8和7=00，供ITU-T使用；
=01，供国内使用；
=10，留作国际用户团体使用
=11,供DTE-DTE使用。
当比特8和7等于00时，比特6至比特1等于000001则表示有关起止式DTE的分组组装/分解设施的PAD消息。比特6至比特1的其他编码属于建议X.244的规则，由ITU-T将其标准化。第2、3、4八比特组的所有比特都置为0,这些八比特组是为将来向被叫PAD或分组式DTE提供与主叫部分有关的附加信息的机理而保留的。4.2.2呼叫数据格式
呼叫数据字段的各八比特组应包括在呼叫建立阶段PAD从起止式DTE收到的用户字符。这些八比特组的编码类似于用户序列的编码（见4.3）。呼叫数据字段限制在12个八比特组之内，或连同快速选择设施一起使用时限制在124个八比特组之内（见图1)。4.3用户序列格式
GB/T11597—1999
4.3.1从PAD发出的比特次序与从起止式DTE接收的比特次序相同。传送到起止式DTE的比特次序与其接收的比特次序也相同。4.3.2用户序列的最大长度不作规定。4.4控制消息格式
4.4.1Q=1的完整分组序列的用户数据字段八比特组1的比特8、7、6、5规定为控制标识符字段，用以识别要被控制的设施，如PAD等。控制标识符字段的编码如下：
比特8、7、6和5—
-0000到0011：留待PAD控制；
-0100到0111：留待业务扩展；
—1000到1111：留待专用扩展。对于起止式DTE来说，控制PAD的PAD消息的控制标识符字段编码是0000。在0000到0011范围内控制标识符的其他编码留待ITU-T进一步标准化。控制特定设备的远程信息处理业务消息的控制标识符字段编码是0100。在0100到0111范围内控制标识符字段的其他编码由ITU-T标准化。注
1当一个PAD收到带有该PAD不支持的控制标识符字段的消息时，那些消息将被作为不可识别的消息码。2扩展控制标识符字段的可能性备用。4.4.2当控制标识符字段（见4.4.1)被置为0000时，八比特组1的比特4、3、2、1规定为消息码字段。消息码字段是用于识别表2给出的特定的PAD消息类型。当控制标识符字段（见4.4.1)被置为0100时，八比特组1的比特4、3、2、1规定为远程信息处理业务码字段。远程信息处理业务码字段用来识别一个特定的远程信息处理业务；对于可视图文，其值为0000。其他值留待ITU-T标准化。远程信息处理业务消息格式在4.4.11中给出。表2PAD消息八比特组1的类型和编码类
置位PAD消息
读PAD消息
置位读PAD消息
参数指示PAD消息
请求清除PAD消息
断指示PAD消息
重新选择PAD消息
差错PAD消息
带有TOA/NPI的重新选择
注：其他消息码为扩展消息码字段备用。消息码
比特4321
4.4.3所有的PAD消息都由控制标识符字段（八比特组1的比特8、7、6、5等于0000)和消息码字段（八比特组1的比特4、3、2、1)组成。置位、读、置位读和参数指示PAD消息都由可能后面跟有1个或多个参数字段的八比特组1组成，每个参数字段又由参数参考号八比特组和参数值八比特组组成。读PAD消息的参数值八比特组为0值。差错PAD消息由八比特组1和一个或两个给出差错原因的八比特组组成。断指示PAD消息由可能后面跟有参数字段的八比特组1组成。请求清除PAD消息仅由八比特组1组成。4.4.4PAD消息的最大长度是与网络有关的，但至少应为128个八比特组。6
GB/T11597—1999
4.4.5置位、读、置位读和参数指示PAD消息的参数字段（见图2）任何一个这样的PAD消息中的参数字段都由参考号字段和参数值字段组成。不使用扩展机理时，参数字段的长度为2个八比特组（见4.4.5.1)。6765
比待理
教疗的，
(社2)
会教务考号
益说（让1)
地教专号
值注1）
消息码：0010-
1在读PAD消息中这些八比特组为全0。2不需要出现参数字段（见表1）。2
消总码
置位读
参数指示
—1效据分组
的教据宁段
图2置位、读、置位读和参数指示PAD消息格式4.4.5.1参考号字段包含参数的参考号，在建议X.3中用十进制数标出。参考号字段的第7至第1比特按二进制编码，其中比特1是低位比特。参考号字段不需要按参数参考号升值的顺序排序。参考号字段中的第7至第1比特的编码1111111（十进制的127)用于扩展参考号字段。该编码表示后面跟有另一个八比特组，该八比特组按建议X.3的参数参考号减去127编码。4.4.5.2在PAD收到的PAD消息中，对各八比特组的比特8是不予理躲的。按3.5内所述，在参数指示PAD消息中，各参考号字段的比特8被置为1表示对有关参数的访问是无效的。4.4.5.3参数值字段由参数参考号的值组成，在建议X.3中用十进制数标出。参数值字段的第8至第1比特按二进制编码，其中比特1为低位比特。读PAD消息中的参数值字段的编码全为二进制0。在置位和置位读PAD消息中，参数值字段示出要求的参数值。在参数指示PAD消息中，参数值字段表示PAD参数的现行值。如果有任何修改，则表示修改之后的PAD参数的现行值。如果在前面的八比特组（参数参考号字段)中的比特8(差错比特)被置为1,则参数值字段表示表3给出的差错原因。表3差错情况下参数值字段的编码参数值字段编码
差错类型
无附加信息
不存在的参数参考号或在PAD中未被实现参数值是无效的或在PAD中未被实现比特
87654321
00000000
00000001
00000010
十进制
差错类型
参数值不能由当前置位的值更改参数是只读的
后面跟有无效参数分隔符的参数注：0值是必需的，其他值是任意的。GB/T11597—1999
表3(完)
参数值字段编码
87654321
00000011
00000100
00000101
十进制
4.4.5.4可以支持未经ITU-T标准化的参数。PAD消息中使用的参数分隔符把建议X.3中规定的参数和其他国家或地区实现的任何其他参数之间分隔开来。参数分隔符由包括置为00000000的参考号字段和置为00000000的参数值字段的参数字段组成。若出现参数分隔符和国家或地区的参数字段，则必需将其置于PAD消息中所有ITU-T标准化参数字段之后。
注：建议与不同国家或不同网络的PAD通信时，只采用建议X.3规定的参数。4.4.6差错PAD消息的格式（见图3）7
差错设型（见表
元效滑息码（）
注：差错类型为00000000时，无该八比特组。图3差错PAD消息格式
差错PAD消息的八比特组2按表4所示进行编码-1
对于表4的情况b、c、d、e和f，差错PAD消息的八比特组3将含有收到的PAD消息的消息表4
差错PAD消息八比特组2的编码和含义义
收到的PAD消息少于8比特
不认识收到的PAD消息中的消息码收到的PAD消息中参数字段格式是不正确的或与消息码不兼容
收到的PAD消息不是整数个八比特组收到的参数指示PAD消息不是所请求的收到的PAD消息太长
未授权的重新选择PAD消息
断指示PAD消息的参数字段（见图4）编码
比特8765
这个PAD消息可以不含有参数字段，也可以含有2个八比特组组成的类型字段（即1个参考号字段和1个参数值字段)，其编码如下。4.4.7.1对于通知PAD功能修改的断指示PAD消息，参考号字段的编码应是00000001（表示PAD8
GB/T 11597—1999
功能修改），参数值字段应用表示远端PAD已调用的功能类型的第一个字符的十进制值编码。表11/X.28完整列出当前PAD功能，符合建议X.28和本建议的MAP支持的PAD功能操作。4.4.7.2对于通知基于建议X.3参数集值的中断的断指示PAD消息，参考号字段的编码应是00001000（表示参数8)，参数值字段的编码应是00000001（表示十进制1)。8
2的数据字段
图4断指示PAD消息格式
4.4.8请求消除PAD消息的参数字段（见图5)此PAD消息不应含有参数字段。
儿比持组
重新选择PAD消息格式
此消息格式在图6中给出。
请求清除PAD消息格式
互新选择的DT已迪址长度下载标准就来标准下载网
重新选择的D汀E地址(注1)
谢施长度
呼叫,用户激据(（注2）
1此图是假定DTE地址中半个八比特组的个数是奇数。数
的粒据字
数据分白
创数据段
2可以存在最大12个八比特组，或当同快速选择设施一起使用时为124个八比特组。图6重新选择PAD消息格式
4.4.9.1重新选择的DTE地址长度字段重新选择的DTE地址长度字段中的比特4、3、2和1表示以半个八比特组为单位的重新选择的DTE的地址长度。地址长度为二进制编码，且比特1是该指示符的低位比特。4.4.9.2地址字段
八比特组3和其后的诸八比特组组成了重新选择的DTE地址。地址中的每个数字都按半个八比特组进行二-十进制编码，其中比特5或1是数字的低位比特。八比特组3中编码的地址从高位数字开始，后续的诸八比特组中每个八比特组组成2位数字，高位数字为各八比特组中的比特8、7、6和5的编码。如果需要的话，地址字段应通过在该字段最后一个八比特组的比特4、3、2和1插入0的办法，使诸9
