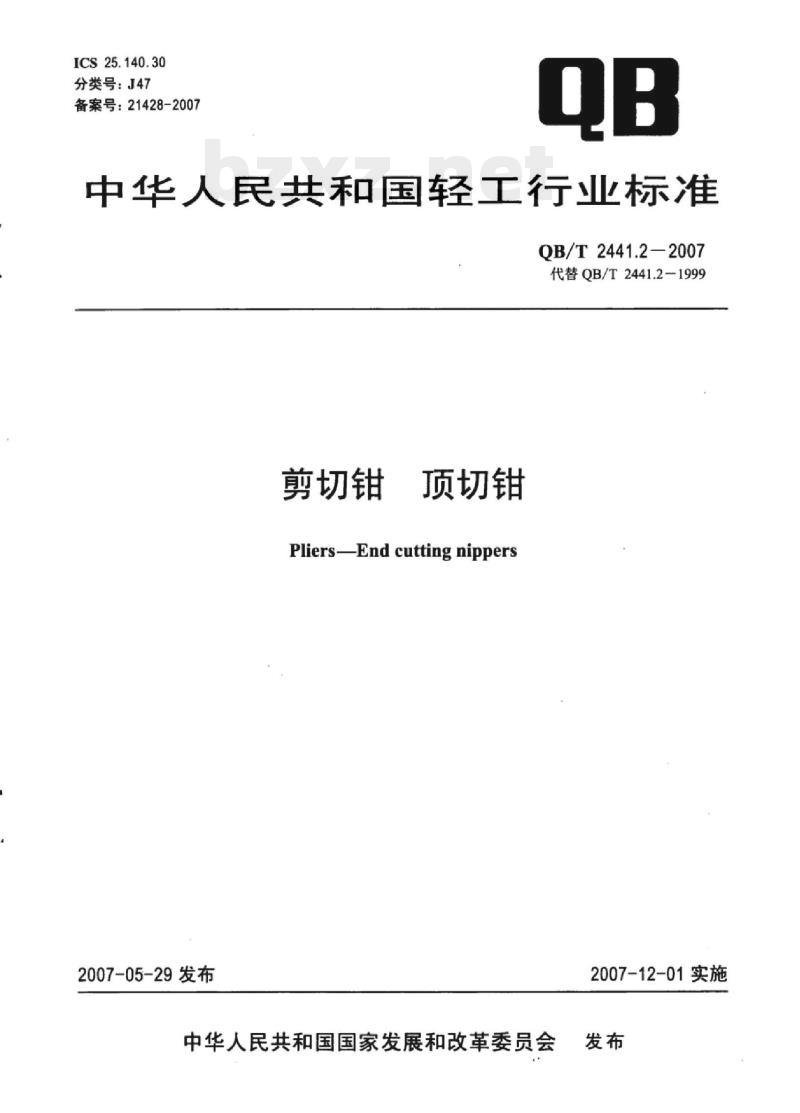

【QB轻工标准】 剪切钳顶切钳

ICS25.140.30
分类号：J47
备案号：21428-2007
中华人民共和国轻工行业标准
QB/T2441.2-2007
代替QB/T2441.2-1999
剪切钳
顶切钳
Pliers-End cutting nippers
2007-05-29发布
中华人民共和国国家发展和改革委员会2007-12-01实施

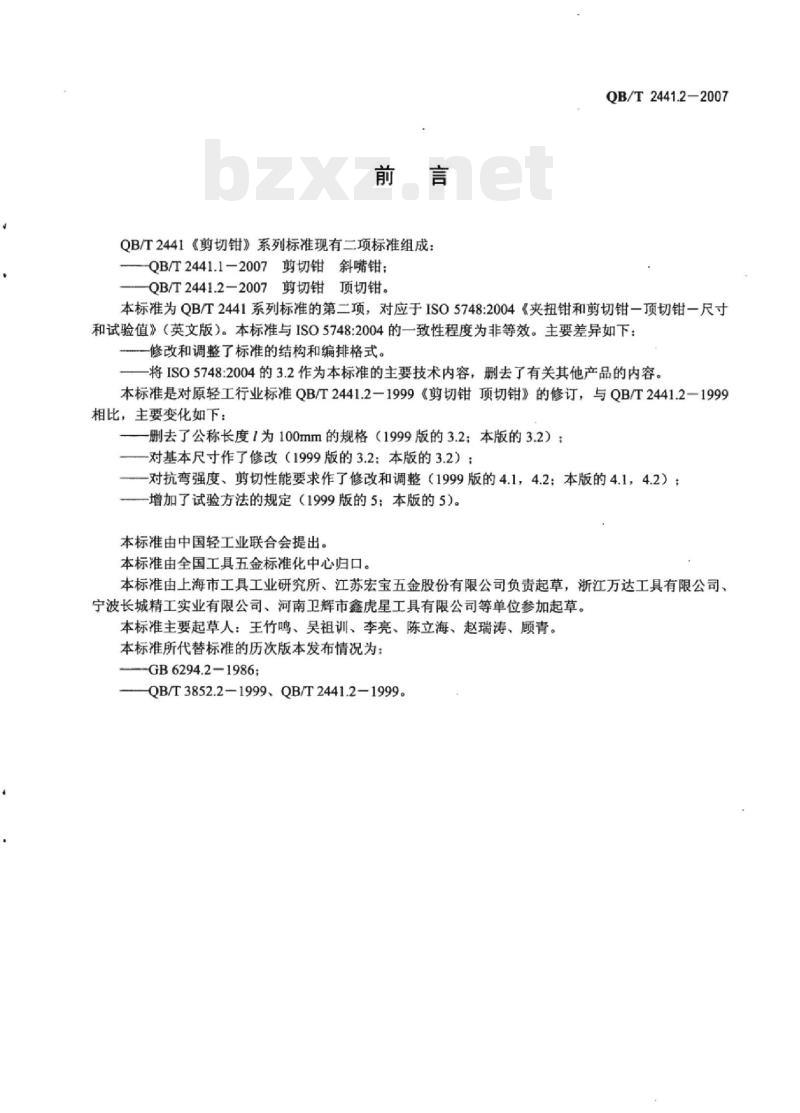

QB/T2441《剪切钳》系列标准现有二项标准组成：QB/T2441.1-2007剪切钳斜嘴钳：QB/T2441.2一2007剪切钳顶切钳。QB/T2441.2-2007
本标准为QB/T2441系列标准的第二项，对应于ISO5748:2004《夹扭钳和剪切钳一顶切钳一尺寸和试验值》（英文版）。本标准与ISO5748:2004的一致性程度为非等效。主要差异如下：修改和调整了标准的结构和编排格式。将ISO5748:2004的3.2作为本标准的主要技术内容，删去了有关其他产品的内容。本标准是对原轻工行业标准QB/T2441.2-1999《剪切钳顶切钳》的修订，与QB/T2441.2一1999相比，主要变化如下：
一删去了公称长度1为100mm的规格（1999版的3.2；本版的3.2）：-对基本尺寸作了修改（1999版的3.2：本版的3.2）：对抗弯强度、剪切性能要求作了修改和调整（1999版的4.1，4.2：本版的4.1，4.2）；增加了试验方法的规定（1999版的5：本版的5）。本标准由中国轻工业联合会提出。本标准由全国工具五金标准化中心归口。本标准由上海市工具工业研究所、江苏宏宝五金股份有限公司负责起草，浙江万达工具有限公司、宁波长城精工实业有限公司、河南卫辉市鑫虎星工具有限公司等单位参加起草。本标准主要起草人：王竹鸣、吴祖训、李亮、陈立海、赵瑞涛、顾青。本标准所代替标准的历次版本发布情况为：GB6294.2-1986
QB/T3852.2-1999、QB/T2441.2—1999。1范围
剪切钳
顶切钳
QB/T2441.2-2007

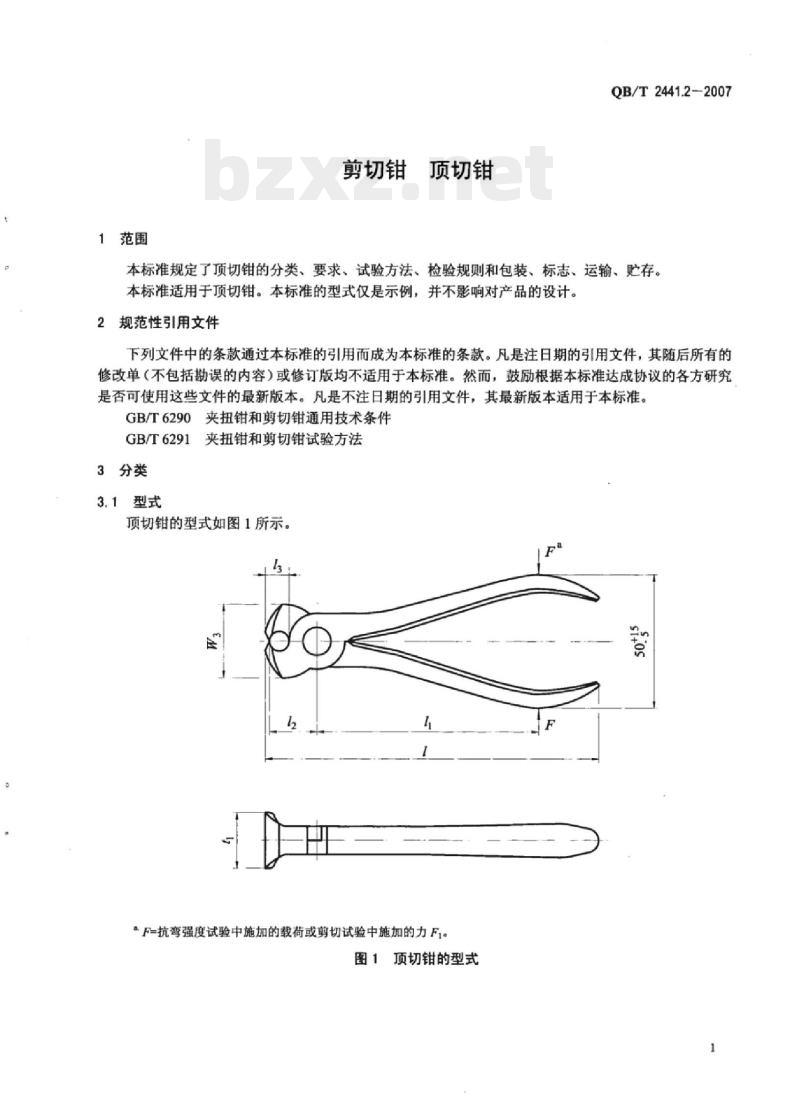

本标准规定了顶切钳的分类、要求、试验方法、检验规则和包装、标志、运输、贮存。本标准适用于顶切钳。本标准的型式仅是示例，并不影响对产品的设计。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6290夹扭钳和剪切钳通用技术条件GB/T6291夹扭钳和剪切钳试验方法3分类
3.1型式
顶切钳的型式如图1所示。
F=抗弯强度试验中施加的载荷或剪切试验中施加的力F1。图1顶切钳的型式
QB/T2441.2-2007

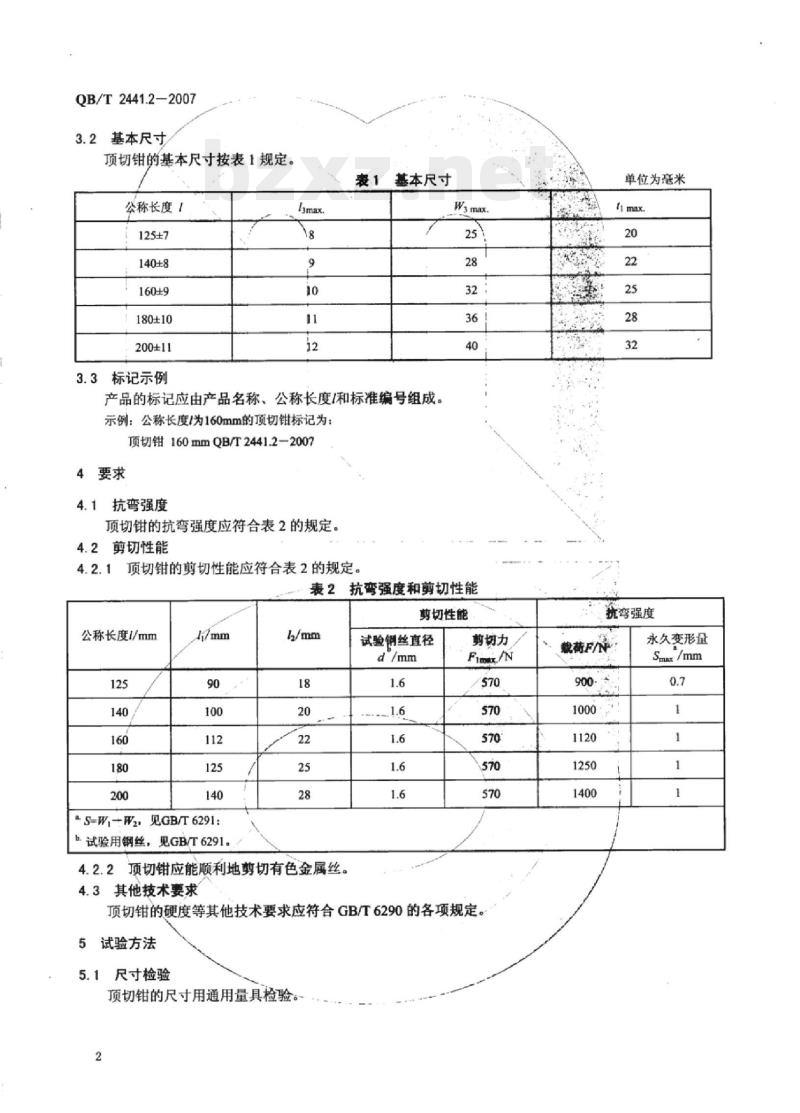

3.2基本尺寸
项切钳的基本尺寸按表1规定。
公称长度！
125±7
140±8
160±9
180±10
200±11
3.3标记示例
基本尺寸
产品的标记应由产品名称、公称长度/和标准编号组成。示例：公称长度/为160mm的顶切钳标记为：顶切钳160mmQB/T2441.2-2007
4要求
4.1抗弯强度
顶切钳的抗弯强度应符合表2的规定。4.2剪切性能
4.2.1顶切钳的剪切性能应符合表2的规定。表2抗弯强度和剪切性能
剪切性能
公称长度1/mm
见GB/T6291：
b试验用钢丝，
见GB/T6291。
顶切钳应能顺利地剪切有色金属丝。4.2.2
试验钢丝直径
剪均力
4.3其他技术要求
顶切钳的硬度等其他技术要求应符合GB/T6290的各项规定。5试验方法
尺寸检验
顶切钳的尺寸用通用量具检验
单位为毫米
抗弯强度
载荷F/N
永久变形量
Smax/mm

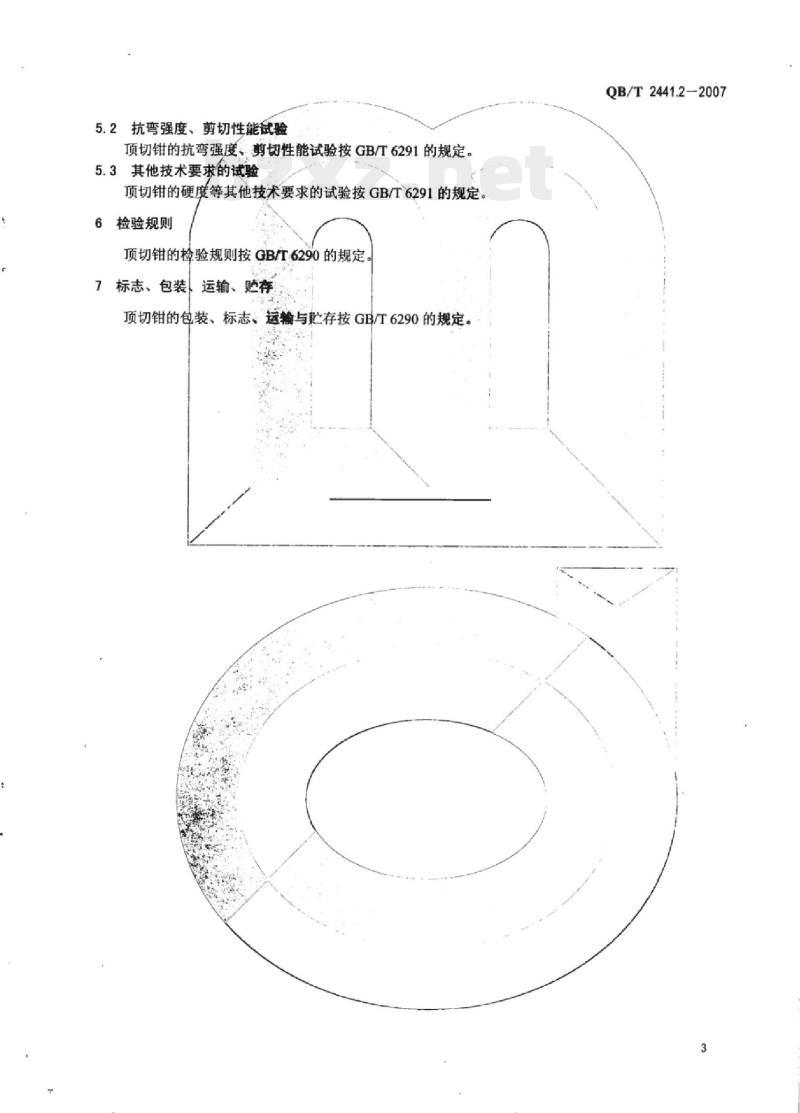

5.2抗弯强度、剪切性能试验
顶切钳的抗弯强度、剪切性能试验按GB/T6291的规定。5.3其他技术要求的试验
顶切钳的硬度等其他技术要求的试验按GB/T6291的规定。检验规则
顶切钳的检验规则按GB/T6290的规定标志、包装
运输、贮存
项切钳的包装、标志、运输与贮存按GB/T6290的规定。QB/T2441.2-2007
中华人民共和国
轻工行业标准
剪切钳顶切钳
QB/T2441.2-2007
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http：//chlip.com.cnEmail:club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区月坛北小街6号邮政编码：100037
电话：(010)68049923
版权所有
侵权必究
书号：155019-3053
印数：1-200册bzxz.net
定价：8.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
