本标准适用于方形波导法兰盘,它是全套波导法兰盘标准的一部分,并应与GB 11449.1《波导法兰盘 第1部分:一般要求》结合使用。 GB/T 11449.6-1989 波导法兰盘 第7部分:方形波导法兰盘规范 GB/T11449.6-1989

部分标准内容:

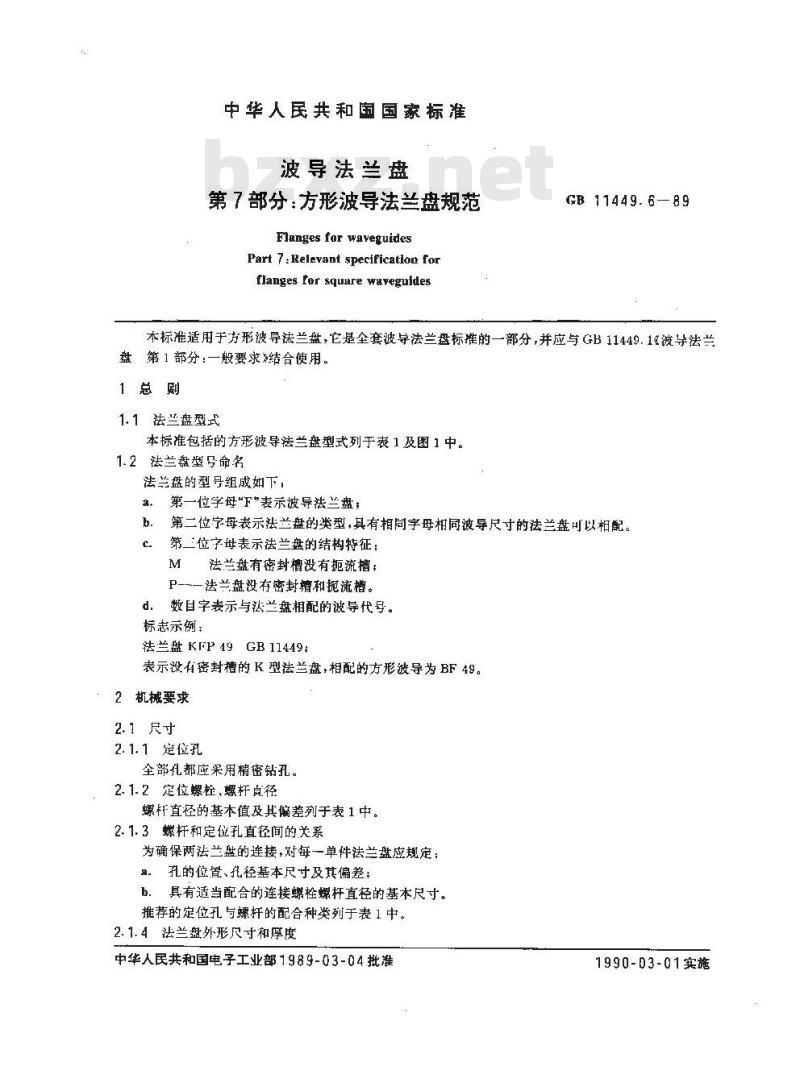

中华人民共和国国家标准
波导法兰盘
第7部分:方形波导法兰盘规范
Flanges for waveguides
Part 7 : Relevaat specificatlon forflanges for square wuveguidesGB11449.6—89
本标准适用于方形波导法兰盘,它是全套波导法兰盘标推的一部分,并应与GB11449.1≤波导法兰盘第1部分:一般要求》结合使用。1总则
1.1 法兰盘型式
本标准包括的方形波导法兰盘型式列于表1及图1中。1.2法兰盘型号命名
法兰盘的型号组成如下,
第一位学母\F\表示波导法兰盘;第二位字母表示法兰盘的类型,具有相同字母相同波导尺寸的法兰盘可以相配。第二位字母表示法兰盘的结构特征:M
法兰盘有密封槽没有拒流槽;
P--—法兰盘没有密封槽和扼流槽。数目字表示与汰兰盘相配的波导代号。d.
标志示例:
法兰盘KFP49GB11449
表示没有密封槽的K型法兰盘,相配的方形波导为BF49。2机械要求
2.1尺寸
2.1. 1定位孔
全部孔都应采用精密钻孔。免费标准bzxz.net
2.1.2定位螺轻、螺杆点径
螺杆直径的基本值及其偏差列于表1中。2.1.3螺杆和定位孔直径间的关系为确保两法兰盘的连接,对每一单件法兰盘应规定:3.孔的位置、托径基本尺寸及其偏差;.具有适当配合的连接螺栓螺杆直径的基本尺寸。推荐的定位孔与螺杆的配合种类列于表1中。2.1.4法兰盘外形尺寸和厚度
中华人民共和国电子工业部1989-03-04批准1990-03-01实施
GB 11449.6—89
法兰盘的外形尺寸和厚度分别列于表1中。所给出的值是采用黄铜为材料,若采用其他材料应取其他更合适的值。
2.1.5法兰盘接触面的表面粗糙度法兰盘接触面表面粗糙度R.值应不大于1.6m。2.1.6接触面平面度
接触面平面度应不低于0.02mm。2.1.7孔轴线的垂直度
孔的轴线对法兰盘接触面的垂直度为90土1/4°。2.2对已装配法兰盘的总要求
2.2.1孔的定位
孔的定位应以波导内截面的理论对称线为基准。2.2.2接触面的垂直度
法兰盘接触面对波导轴线的垂度应为90士1/4°。23对未装配的法兰盘的附加要求2. 3. 1装配型式
本标准图中所示为已装配的法兰盘。作为例子给出了法兰盘和波导管的安装型式,然而这并不排除其他的安装型式。
2. 3.2口径形状
法兰盘与波导管配合的那部份尺寸应与GB11450.6方形波导有关规范》中波导管外部基本尺寸相同,口径尺寸的偏差取决于所用材料和装配方法。因此应由供需双方根据需要协商确定。2.3.3孔的定位
对于预先钻孔的法兰盘,孔的定位应以法兰盘口径理论对称线为基准。2.3.4订货须知
当订购未安装的法兰盘时,对某些装配后需加工的尺寸,应留有一定的加工余量。K型法兰盘
CB11449.6-89

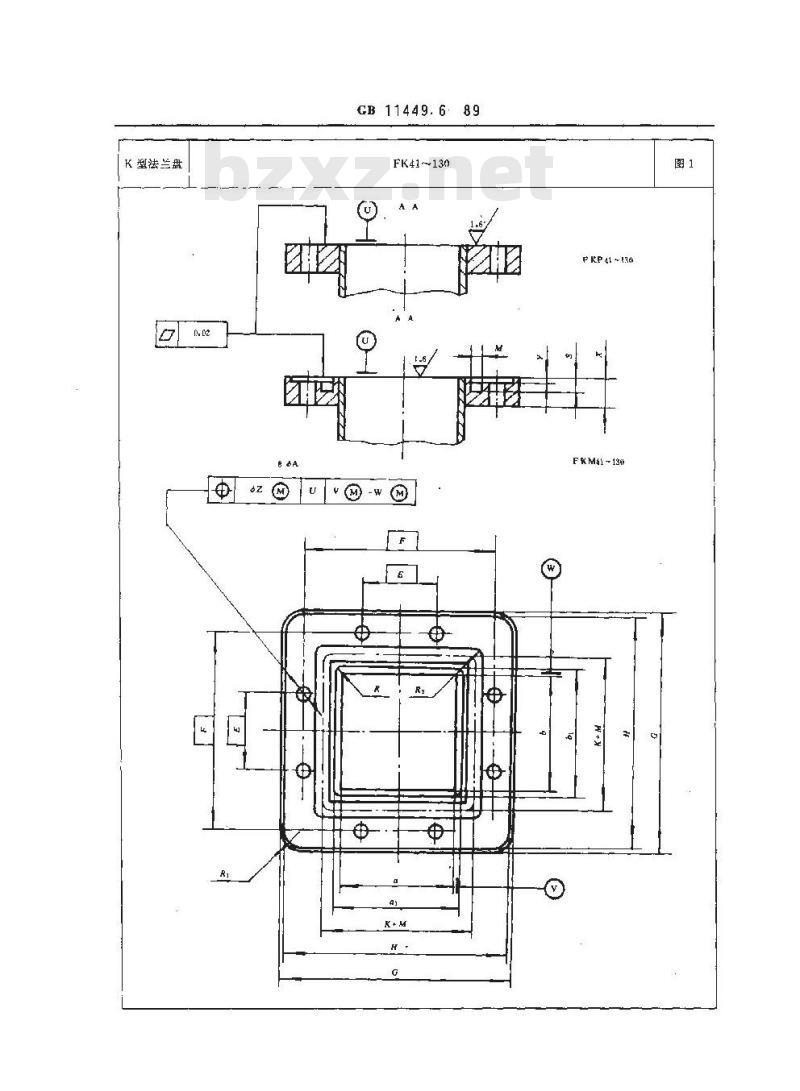

FK41~130
PKP41-130
FKM41-13%
法兰盘型号
法兰盘型号
*参考尺寸
法兰盘型号
GB 11449.6—89

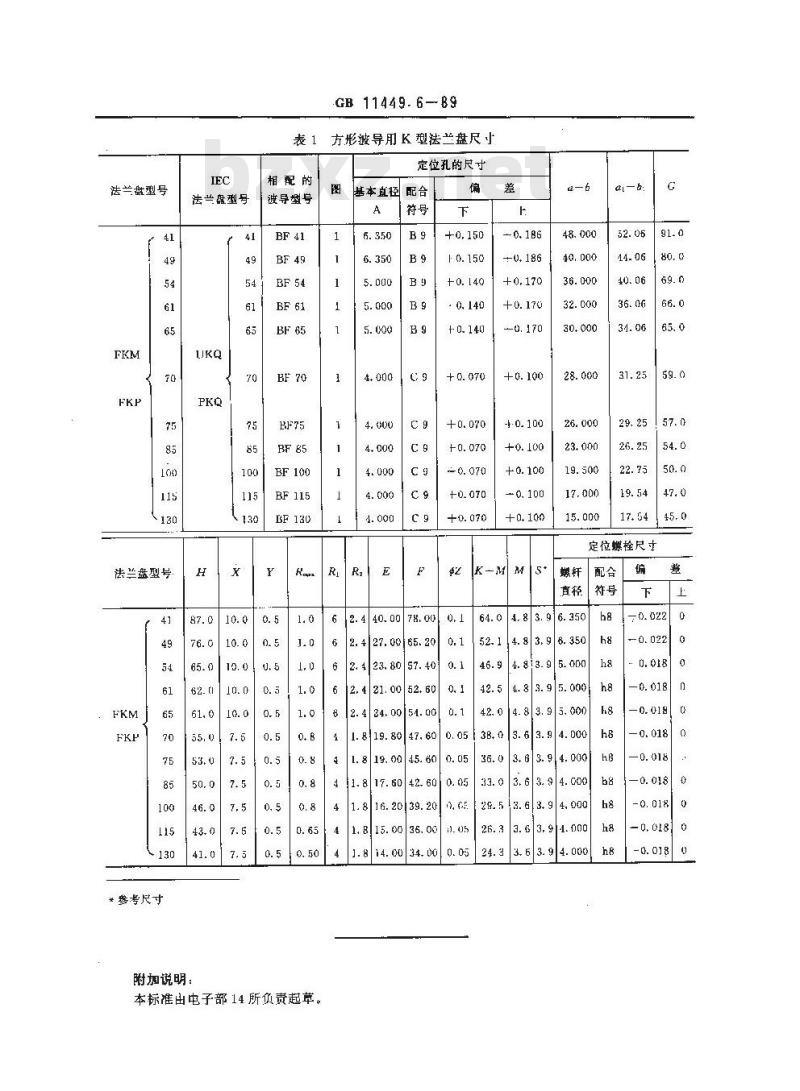

表1方形波导用K型法兰盘尺
定位孔的尺寸
相配的
波导塑号
附加说明:
BF 130
本标准由电子部14所负责起革。基本直径
国配合
40.0075.00
2.427.0065.20
1.819.004
16.2039.20
ai—b
定位螺栓尺寸
4.83.96.350
4.83.95.000
4.83.95,000
3.63.94.000
-0,018
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
波导法兰盘
第7部分:方形波导法兰盘规范
Flanges for waveguides
Part 7 : Relevaat specificatlon forflanges for square wuveguidesGB11449.6—89
本标准适用于方形波导法兰盘,它是全套波导法兰盘标推的一部分,并应与GB11449.1≤波导法兰盘第1部分:一般要求》结合使用。1总则
1.1 法兰盘型式
本标准包括的方形波导法兰盘型式列于表1及图1中。1.2法兰盘型号命名
法兰盘的型号组成如下,
第一位学母\F\表示波导法兰盘;第二位字母表示法兰盘的类型,具有相同字母相同波导尺寸的法兰盘可以相配。第二位字母表示法兰盘的结构特征:M
法兰盘有密封槽没有拒流槽;
P--—法兰盘没有密封槽和扼流槽。数目字表示与汰兰盘相配的波导代号。d.
标志示例:
法兰盘KFP49GB11449
表示没有密封槽的K型法兰盘,相配的方形波导为BF49。2机械要求
2.1尺寸
2.1. 1定位孔
全部孔都应采用精密钻孔。免费标准bzxz.net
2.1.2定位螺轻、螺杆点径
螺杆直径的基本值及其偏差列于表1中。2.1.3螺杆和定位孔直径间的关系为确保两法兰盘的连接,对每一单件法兰盘应规定:3.孔的位置、托径基本尺寸及其偏差;.具有适当配合的连接螺栓螺杆直径的基本尺寸。推荐的定位孔与螺杆的配合种类列于表1中。2.1.4法兰盘外形尺寸和厚度
中华人民共和国电子工业部1989-03-04批准1990-03-01实施
GB 11449.6—89

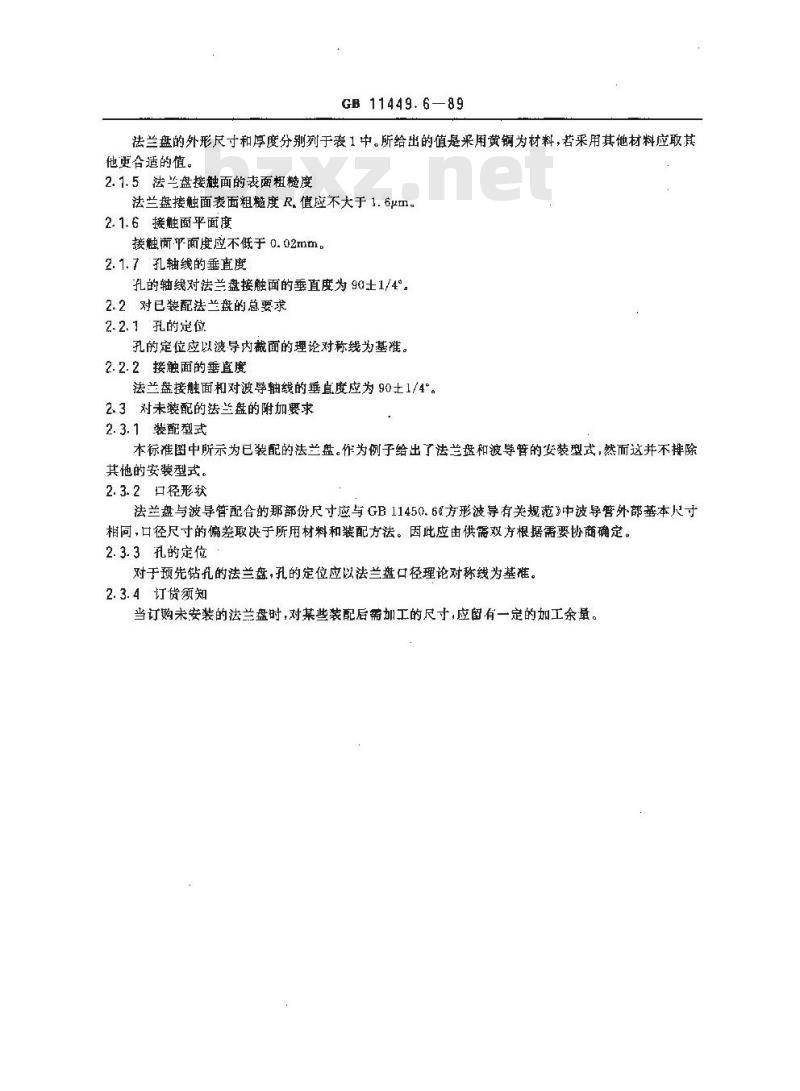

法兰盘的外形尺寸和厚度分别列于表1中。所给出的值是采用黄铜为材料,若采用其他材料应取其他更合适的值。
